AIWA HS-PL55 复活，音质不错。

jerryfbm

nyy508 发表于 2020-11-3 12:32
也收了个pl55,换电容后，正面无声，反面正常，是怎么回事？磁头排线正常。

可能性很多，只能一点点排查了。

最有可能的事换面开关有问题，用万用表量一下

2623934828

换向好像是磁头放大IC内部完成的，外面不知道有没有机械开关，先对比测量磁头双向阻抗看看，确定磁头完好。

2623934828

楼主的这个PL55，不知道你的机器是不是正向比反向声音要好一些？

jerryfbm

2623934828 发表于 2020-11-5 08:55
换向好像是磁头放大IC内部完成的，外面不知道有没有机械开关，先对比测量磁头双向阻抗看看，确定磁头完好。

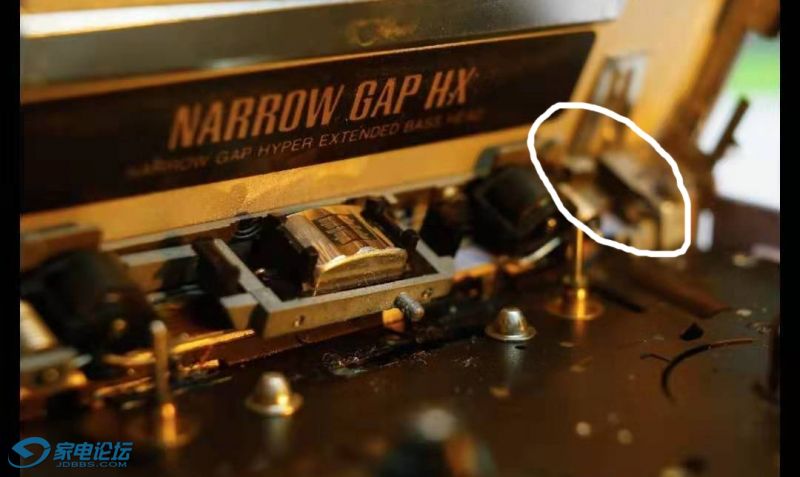

图中那个黄圈里的开关就是换面的，
是通过换向机械装置里的一个小拨杆来拨动这个开关的。
当然，音轨的切换是通过放大IC内部完成的，这点没错。这个开关只是提供给IC一个信号。


如果这个开关接触不良的换向就会出问题。

jerryfbm

2623934828 发表于 2020-11-5 08:59
楼主的这个PL55，不知道你的机器是不是正向比反向声音要好一些？

俺一共修了9台PL55了，大部分反面音质要差一些。。。我觉得事磁头方位角的问题，
但这个机器没法调方位角

2623934828

jerryfbm 发表于 2020-11-5 10:56
图中那个黄圈里的开关就是换面的，
是通过换向机械装置里的一个小拨杆来拨动这个开关的。
当然，音轨的 ...

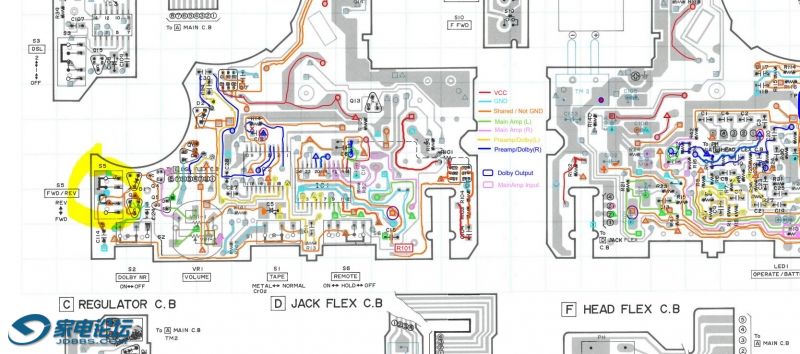

就是线路板下面的开关吗？怪不得我一开始看你的帖子，线路板下面的开关外面找不到对应的拨扭，一时不知道干什么用的，还有，这个印刷线路图能给个发一份吗？谢谢。2623934828@qq.com

2623934828

2623934828 发表于 2020-11-7 10:37
就是线路板下面的开关吗？怪不得我一开始看你的帖子，线路板下面的开关外面找不到对应的拨扭，一时不知道 ...

收到，太感谢了。

2623934828

楼主你的机器，反向压带轮左侧横梁角上有弹簧吗？我的机器没有。有影响吗？谢谢。

jerryfbm

2623934828 发表于 2020-11-10 08:42
楼主你的机器，反向压带轮左侧横梁角上有弹簧吗？我的机器没有。有影响吗？谢谢。

有照片吗？ 比较好对比。

2623934828

jerryfbm 发表于 2020-11-13 18:24
有照片吗？ 比较好对比。

这个位置，我的没有弹簧。

jerryfbm

2623934828 发表于 2020-11-16 08:45
这个位置，我的没有弹簧。

图太虚了，看不清楚。

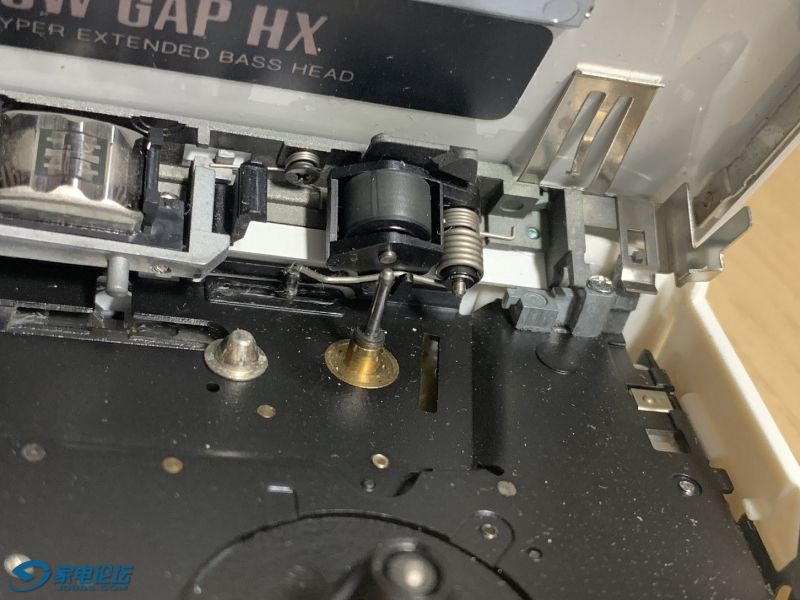

上张我的，你自己看看把，好像没有弹簧

nyy508

jerryfbm 发表于 2020-11-5 10:56
图中那个黄圈里的开关就是换面的，
是通过换向机械装置里的一个小拨杆来拨动这个开关的。
当然，音轨的 ...

同求一份电路图，370624497@qq.com，非常感谢。

nyy508

jerryfbm 发表于 2020-11-17 09:06
图太虚了，看不清楚。
上张我的，你自己看看把，好像没有弹簧

这个地方原配是有弹簧的，不过没有也关系不大。

2623934828

jerryfbm 发表于 2020-11-17 09:06
图太虚了，看不清楚。
上张我的，你自己看看把，好像没有弹簧

我的也没有。楼主这台反向压带轮有压痕了。

ysch56

焊功不错，圆润饱满
