求助，哪位大神有松下SX75的维修手册或线控资料

ccwzjsy · 发表于 2020-10-4 08:51

马上注册家电论坛，众多有奖活动等你来参与！

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由 ccwzjsy 于 2020-10-4 09:01 编辑

或者采用相同主控芯片M34561M6的其它机型的图纸也行。想改个音效键。网上搜不到这个芯片的相关资料，对比其它类似机型采用不同型号的芯片发现还是有区别的，定义完全不同。。
手里有SX46/56或52/72之类的图纸，大部分都是通过一条控制线，主控芯片的(20脚)串联不同阻值的电阻接地，来实现播放停止快进退或者音效等不同的功能。
而SX75这个机器完全不是这样的方式，每个按键都单独连接到主控芯片的不同引脚，没有电阻分压，直接接地就可以。由于是机械HOLD锁定，所以也不存在阻值变化和接触不良的问题，这样的好处是这款机器永远也不会串键。不过改造线控音效就难了。

下图是SX75的控制芯片

中四个引脚分别是播放，停止。快进和快退

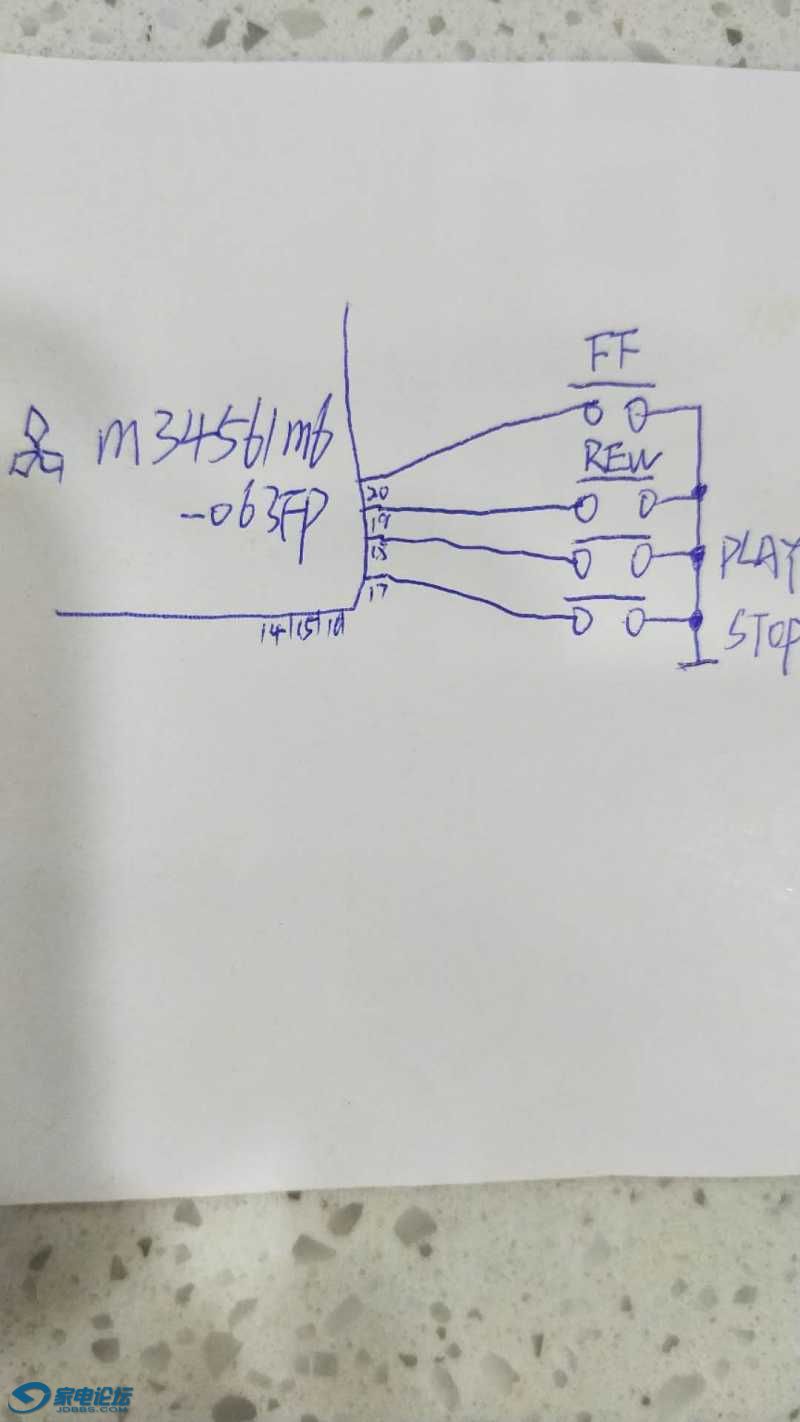

手动画的草图

下面这个是SX52的图纸
可见通过20脚串联一个170K左右的电阻就可以开启音效。

SX75就不是这种方式，有没有改造过75音效成功的大神分享一下经验。

徐黄州 · 发表于 2020-10-4 08:56

交易区新帖推荐

本帖最后由徐黄州于 2020-10-4 09:42 编辑

75的确是好机！帮顶

ccwzjsy · 发表于 2020-10-4 09:04

徐黄州发表于 2020-10-4 08:56
75的确是好机！帮顶

论倒带速度确实是无敌，哈哈，不过声音，我觉得比不过爱华和索尼，默认状态比索尼后期超薄机EX631好一点，声音暖，低音有一点。
现在就想开音效试试效果。这机器线控比较难配

linhaiying1974 · 发表于 2020-10-4 09:12

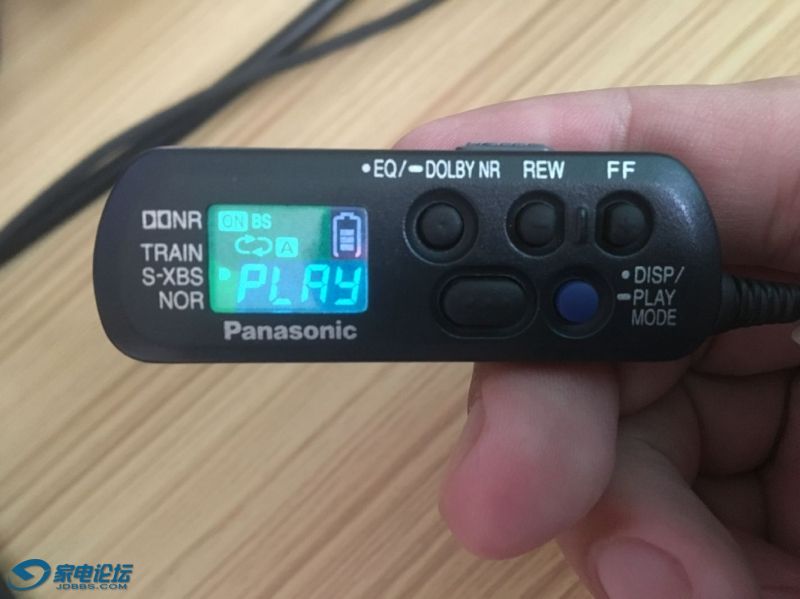

我有线控拍给你研究一下吧

ccwzjsy · 发表于 2020-10-4 09:33

linhaiying1974 发表于 2020-10-4 09:12
我有线控拍给你研究一下吧

不胜感激！顺便问下线控出吗

ccwzjsy · 发表于 2020-10-4 10:31

交易区新帖推荐

徐黄州发表于 2020-10-4 08:56
75的确是好机！帮顶

彩屏的，很难找啊，问一下，这个音效有几种模式，只有开启和关闭吗？？还是分几个档

徐黄州 · 发表于 2020-10-4 10:39

ccwzjsy 发表于 2020-10-4 10:31
彩屏的，很难找啊，问一下，这个音效有几种模式，只有开启和关闭吗？？还是分几个档

三种模式啊，普通、S-XBS、Train，短按切换，长按开启（关闭）降噪

ccwzjsy · 发表于 2020-10-4 10:41

徐黄州发表于 2020-10-4 10:39
三种模式啊，普通、S-XBS、Train，短按切换，长按开启（关闭）降噪

train是不是类似于索尼的AVLS，属于一种限制音量模式，避免声音外泄。。
如果是那样的话，那么应该还是只有SXBS一种音效，默认和开启，两种模式

徐黄州 · 发表于 2020-10-4 10:47

ccwzjsy 发表于 2020-10-4 10:41
train是不是类似于索尼的AVLS，属于一种限制音量模式，避免声音外泄。。
如果是那样的话，那么应该还是 ...

音效某些方面类似，但是并不限制音量，只是适当削弱高音。

linhaiying1974 · 发表于 2020-10-4 11:58

ccwzjsy 发表于 2020-10-4 09:33
不胜感激！顺便问下线控出吗

出，多少钱你说，背夹坏了，价高换个背夹，价低就背夹坏给你

laozhz28 · 发表于 2020-10-4 12:23

好像我还有2个

ccwzjsy · 发表于 2020-10-4 13:06

linhaiying1974 发表于 2020-10-4 11:58
出，多少钱你说，背夹坏了，价高换个背夹，价低就背夹坏给你

好的，等我改装失败，就研究你这个。。

ayumi00 · 发表于 2021-2-28 01:14

松下的F面颤音真是难搞，带齿轮传动的比爱华难搞多了，此机音频芯片用BA3632，爱华后期JX899之流也是此芯片，确切的说此机的SX-BASS应该叫DSL

cls-cqdiy · 发表于 2021-2-28 12:00

支持diy，找到一个打不开

panasonic_rq-sx75.part01.rar (500 KB, 下载次数: 1627)

panasonic_rq-sx75.part02.rar (500 KB, 下载次数: 1549)

panasonic_rq-sx75.part03.rar (500 KB, 下载次数: 1613)

panasonic_rq-sx75.part04.rar (500 KB, 下载次数: 1581)

panasonic_rq-sx75.part05.rar (500 KB, 下载次数: 1612)

panasonic_rq-sx75.part06.rar (500 KB, 下载次数: 1634)

panasonic_rq-sx75.part07.rar (500 KB, 下载次数: 1635)

panasonic_rq-sx75.part08.rar (500 KB, 下载次数: 1623)

panasonic_rq-sx75.part09.rar (500 KB, 下载次数: 1713)

panasonic_rq-sx75.part10.rar (500 KB, 下载次数: 1617)

panasonic_rq-sx75.part11.rar (500 KB, 下载次数: 1620)

panasonic_rq-sx75.part12.rar (121.59 KB, 下载次数: 1666)
