TEAC v-7000/5000 v-8030/6060卡座机芯自停维修

chenlifuyj

TEAC V-7000/5000 8030/6030等相关卡座，故障为放几秒自停，有时能快进和倒带，有时不能，还有时能放一段时间后自停，不能快进或倒带或自停时，再播放用手拨动一下转带轮，又能播放或快进快退。
这类故障是典型的转带轮电机问题。此电机为三克油电机，没有原电机购，但可从TB上购长轴500电机代换，问题是有干扰。
此电机可以手动修复，效果不错。
现将两种此机芯电机的维修方法及拆装顺序注意事项给同行参考。
先来典型的7000机芯。

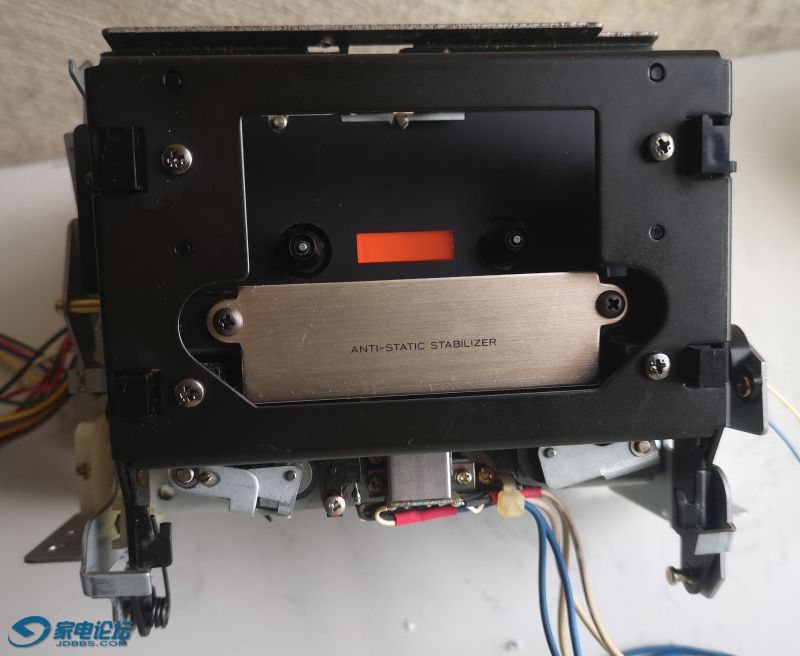

机芯正面

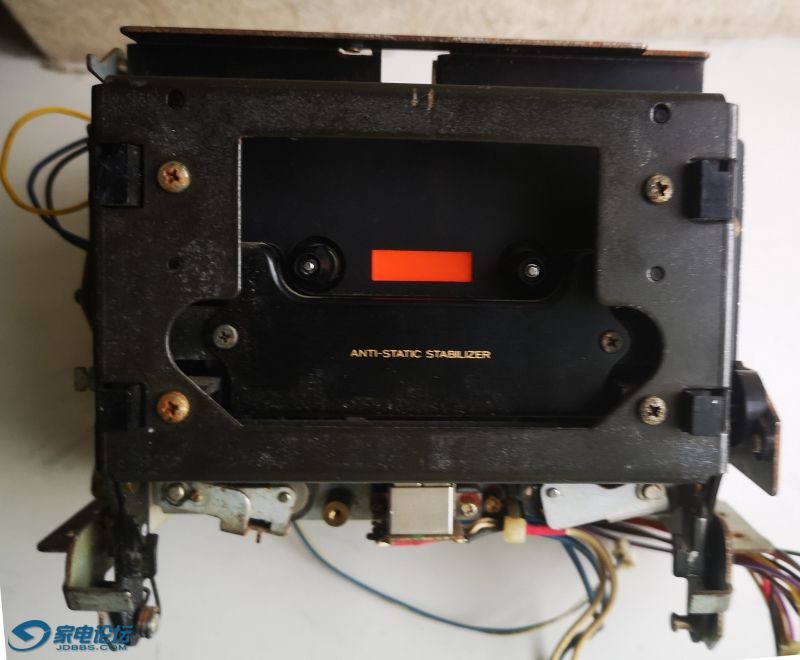

7000机芯正面

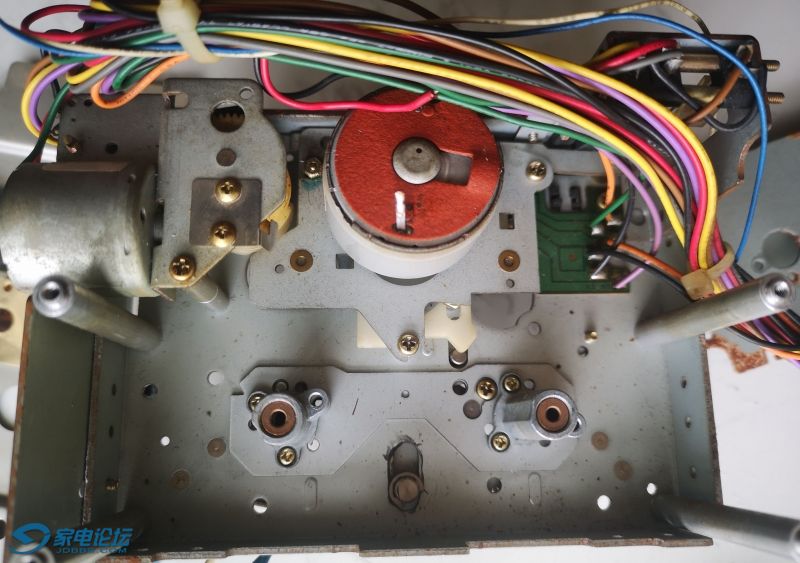

机芯背面

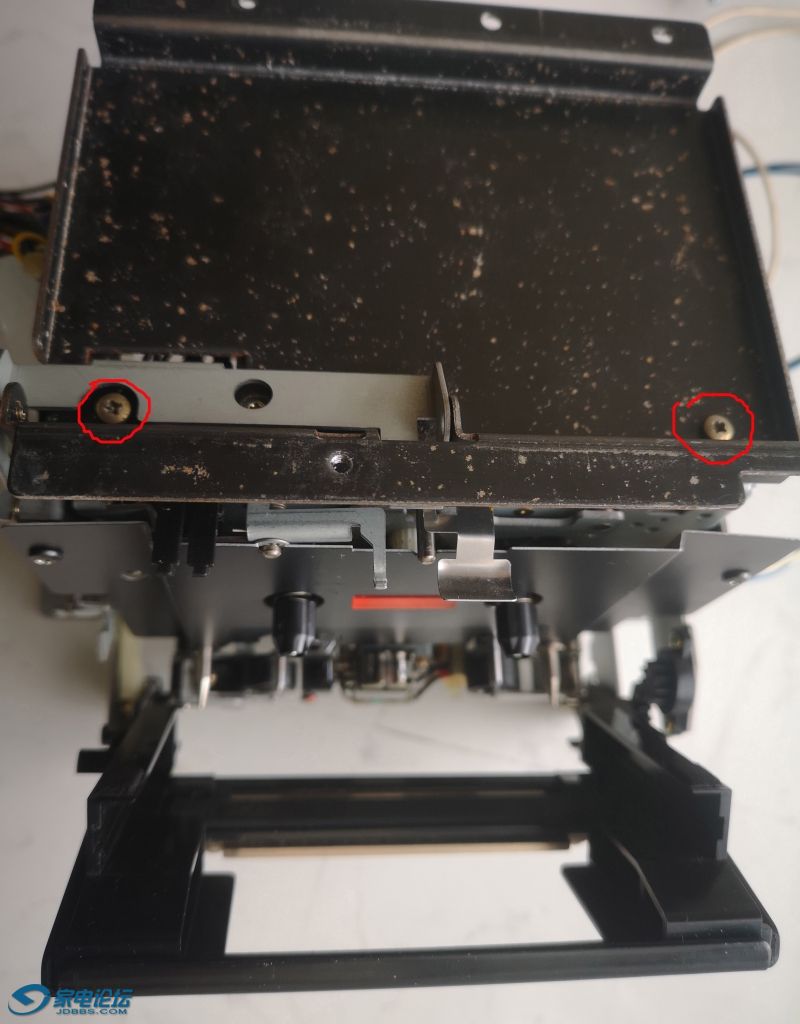

拆下上盖两棵螺丝，取下上盖

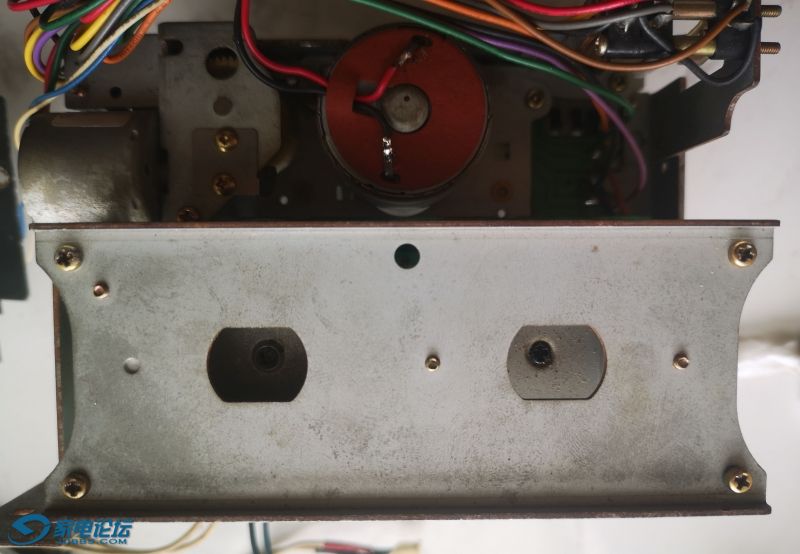

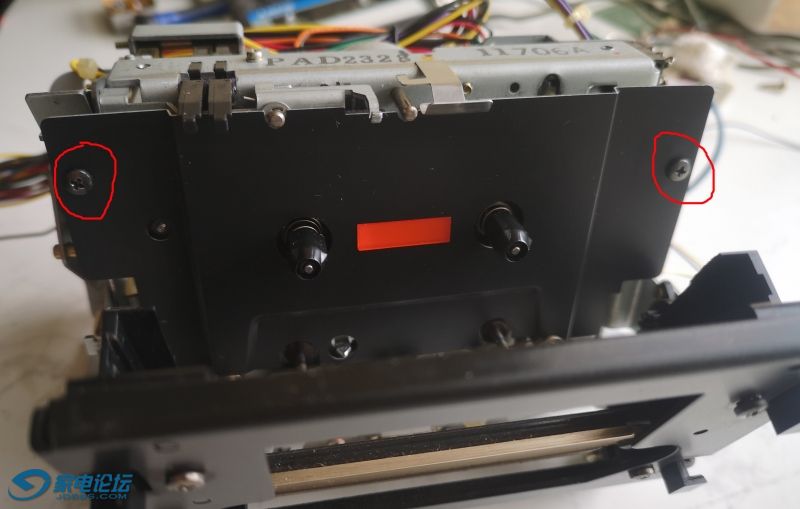

拆下磁带档板两棵螺丝，取下档板

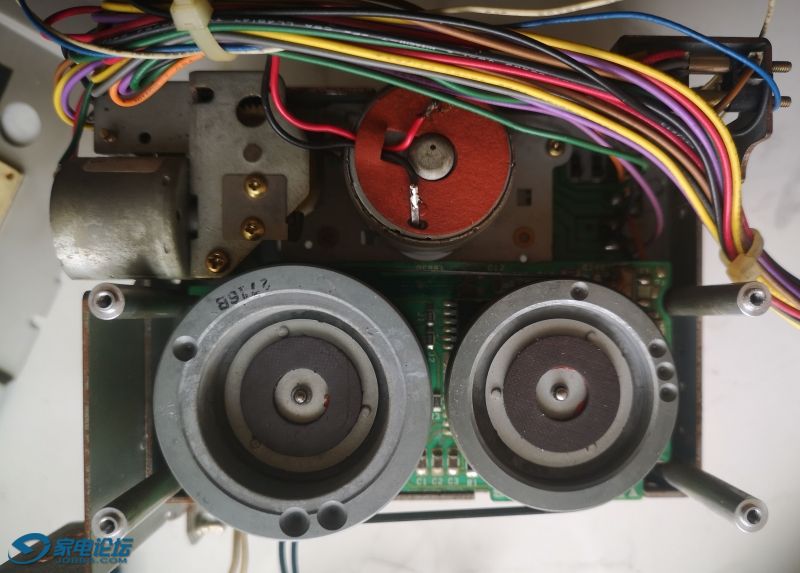

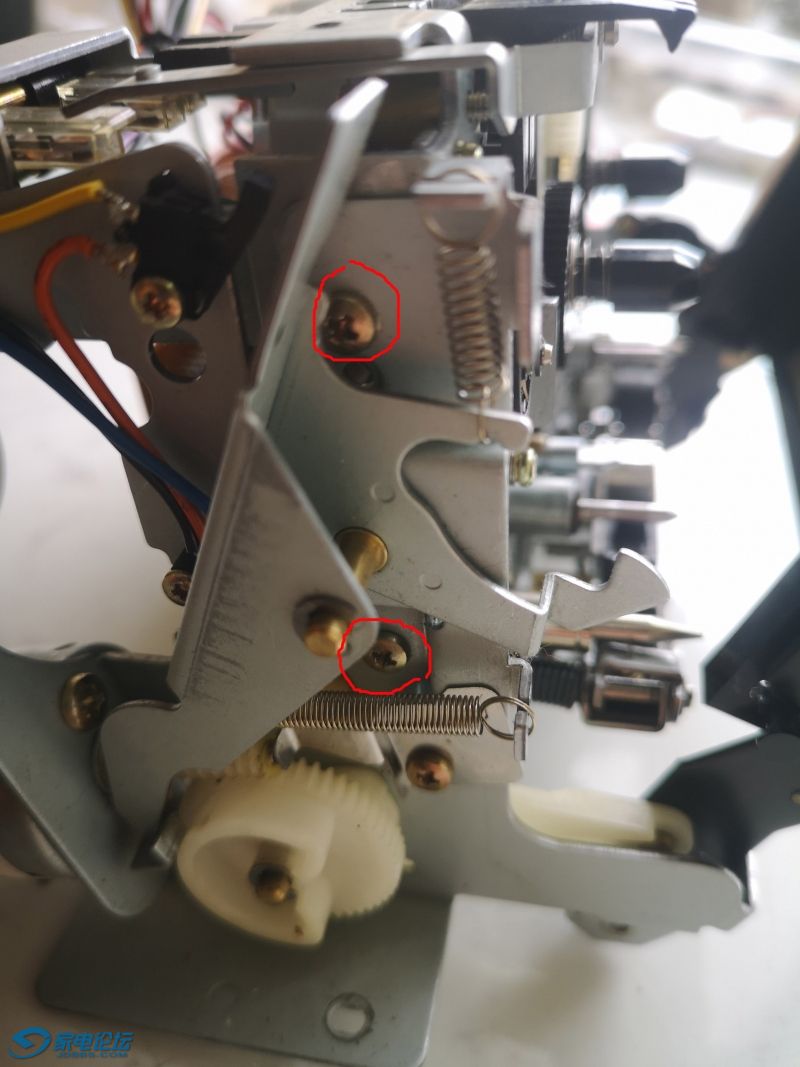

拆下自动开门件的两棵螺丝，拆下开门组件及门。

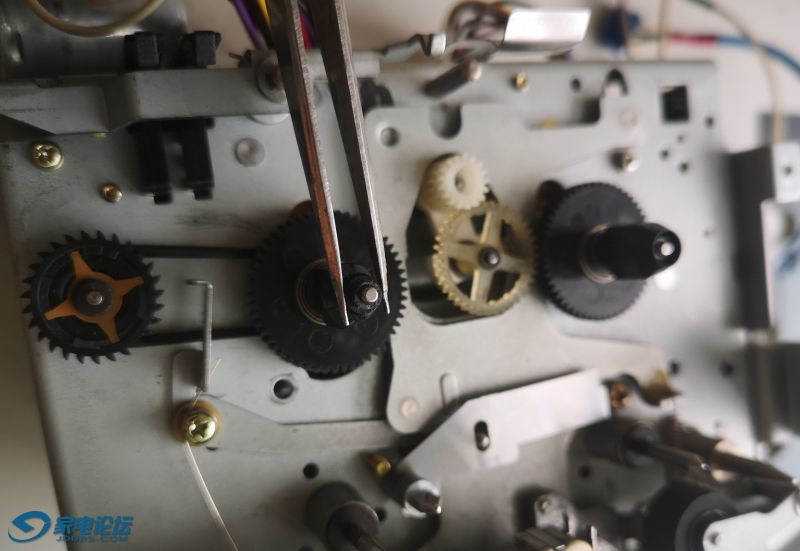

取下收带轮上的小扣圈，取下两个收带轮

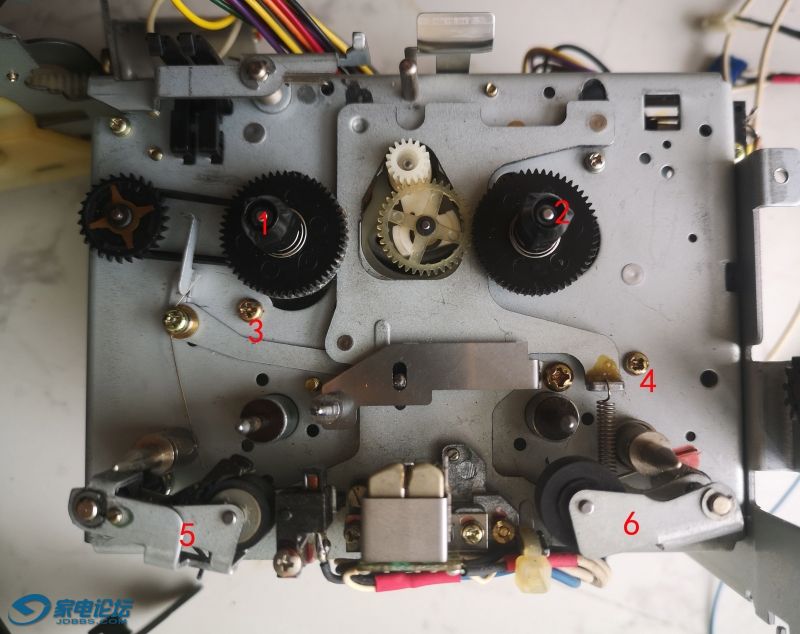

拆下3-6位置的4棵螺丝，注意压带轮下方有两棵，要装压带轮向上推一下才能取下，取下主轴电机组件。

注意，收带轮上的扣圈很小，容易丢失。

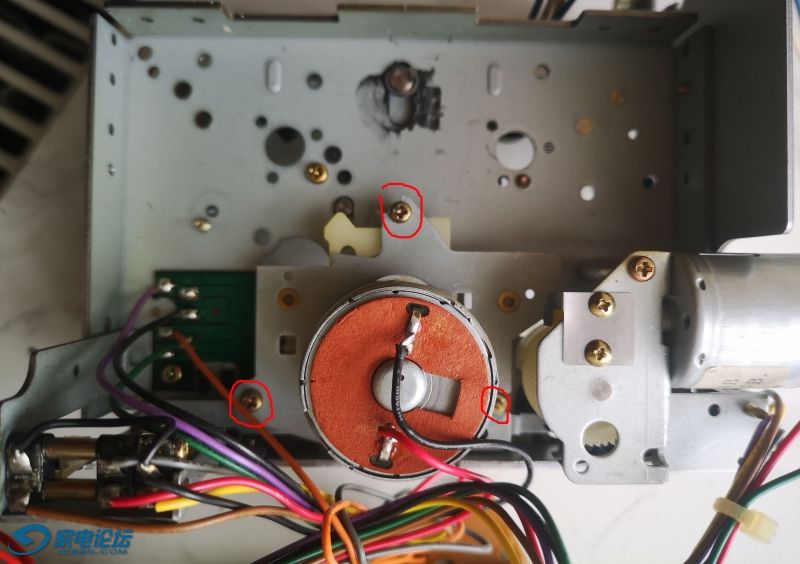

拆下主导轴电机组件后，可看到收带电机，拆下两棵螺丝和一个螺帽，可取下收带电机。

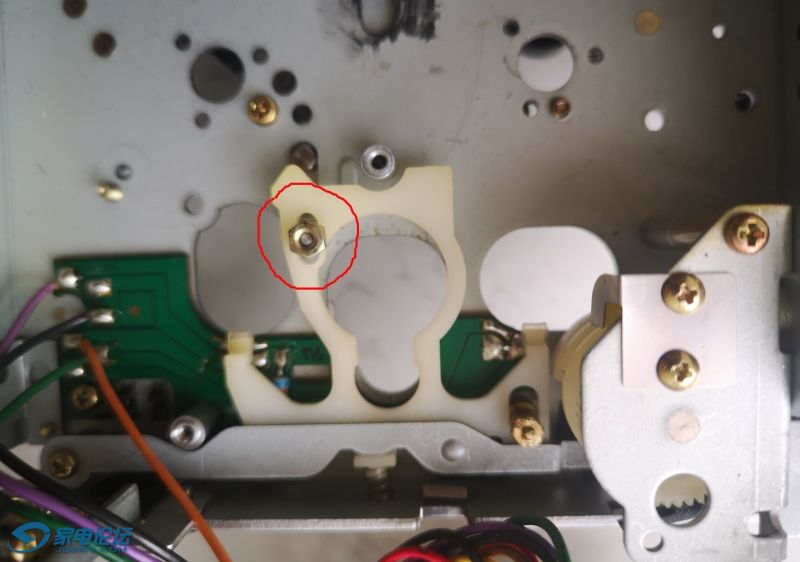

注意，这里有棵没有螺杆固定的螺帽，安装时不要丢失。

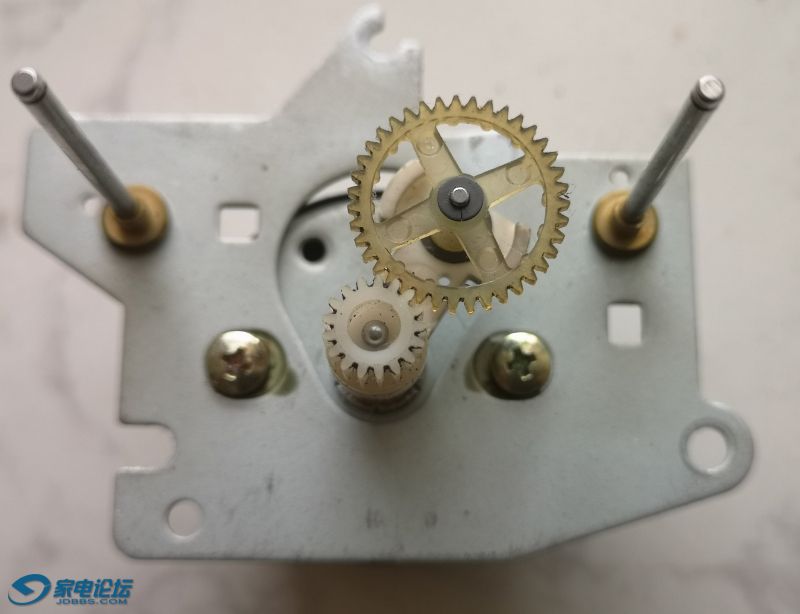

这是圈带电机组件

拆下这两棵螺丝，可将电机拆下来

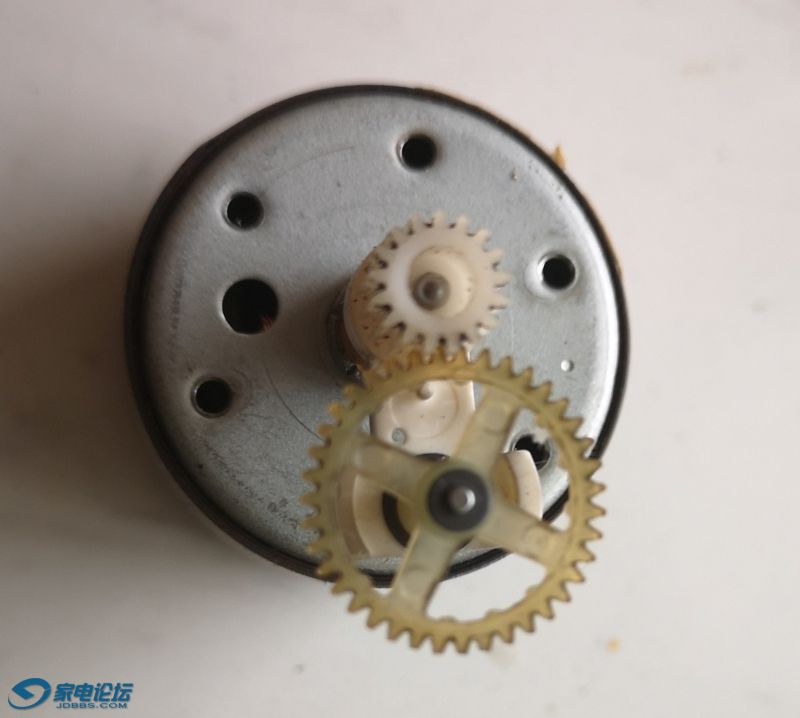

用力将轴上的齿轮往外拉，可取下齿轮组件

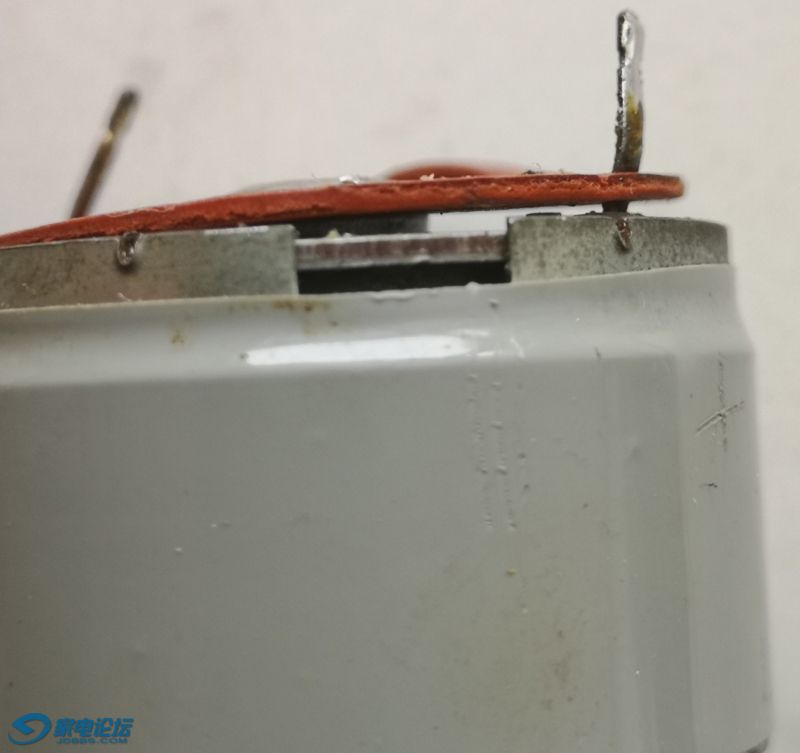

电机是今天的主角，拆下不难，在电机的尾部两边各有一个小槽，用小的一字起子可撬开后盖。
注意：撬开之前，做好标记，装上时按原位置安装。

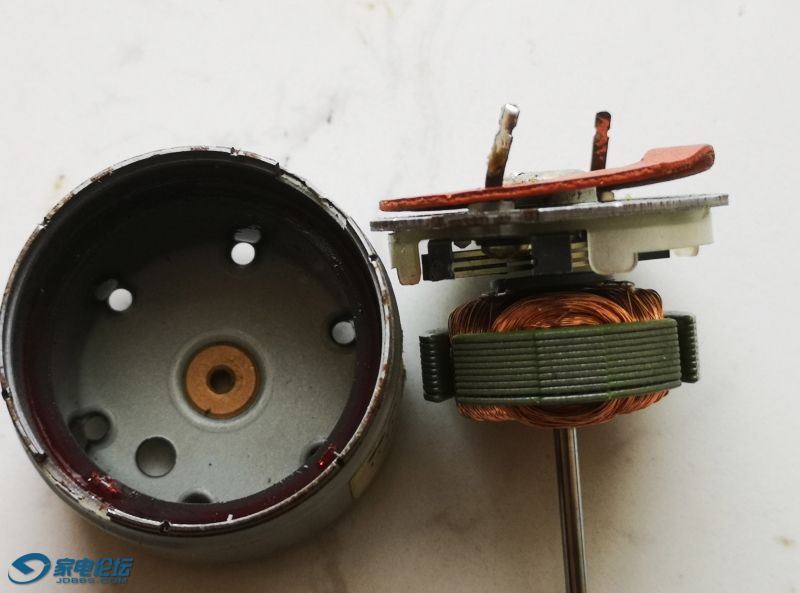

用手顶前轴，将转子及电刷后盖平推出来。

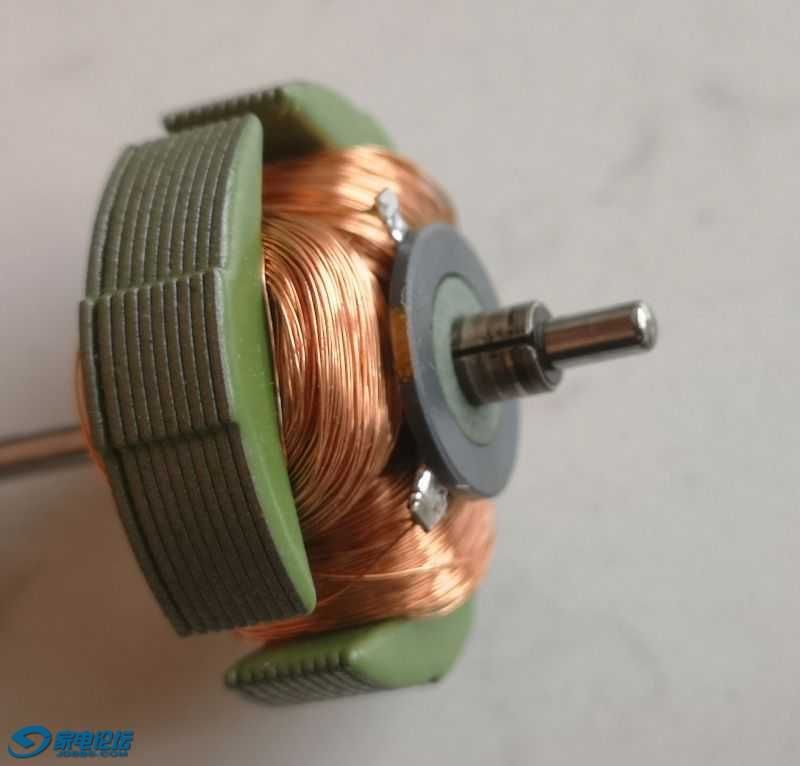

用牙签小心将电刷拨开，取出转子。

取下转子电刷位置前的塑料片，可对转子换放器进行清洗，清洗后按原样装好塑料片。

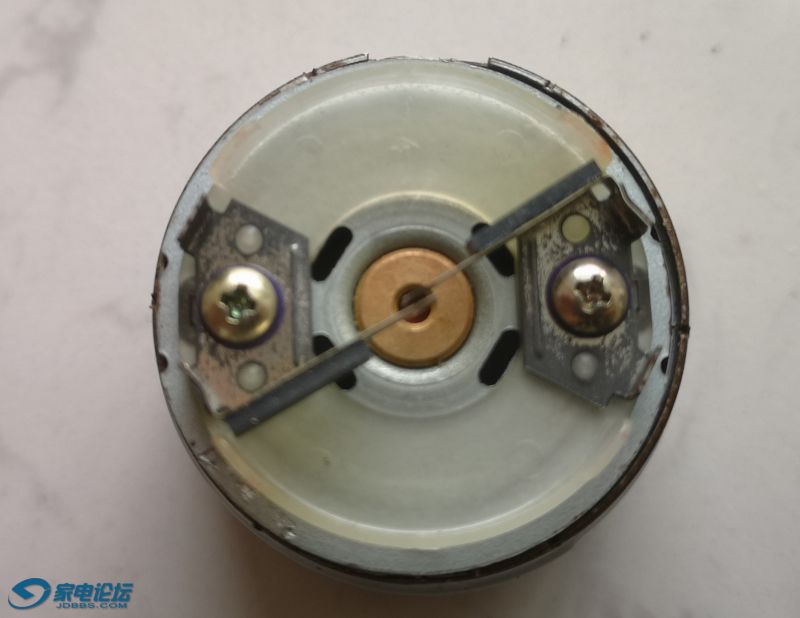

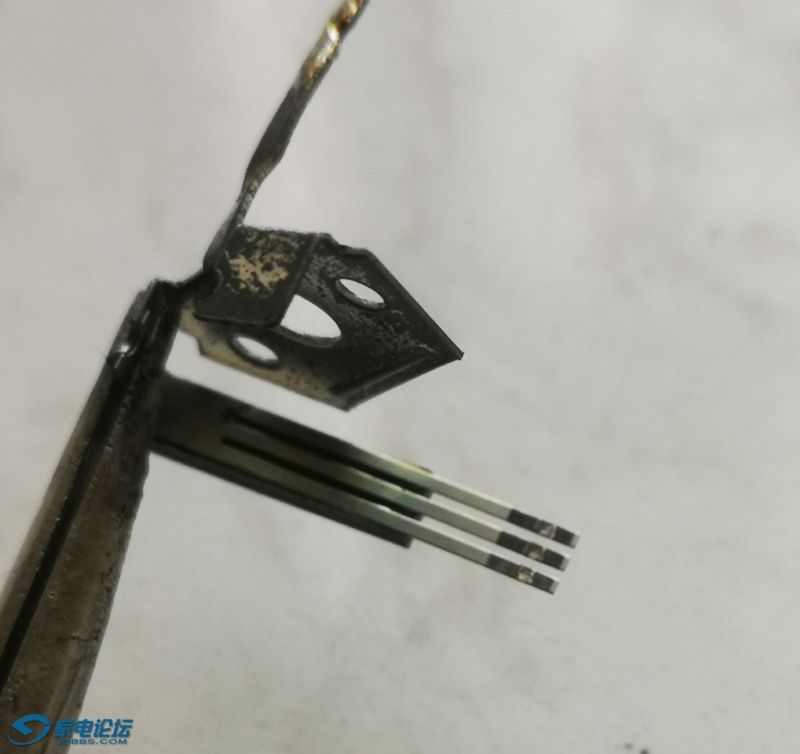

后盖电刷需要取下来清洗，拧下两棵螺丝可分别取下电刷。

用清洗剂清洗后的电刷，按原样安装就可。安装时注意不要损坏电刷。

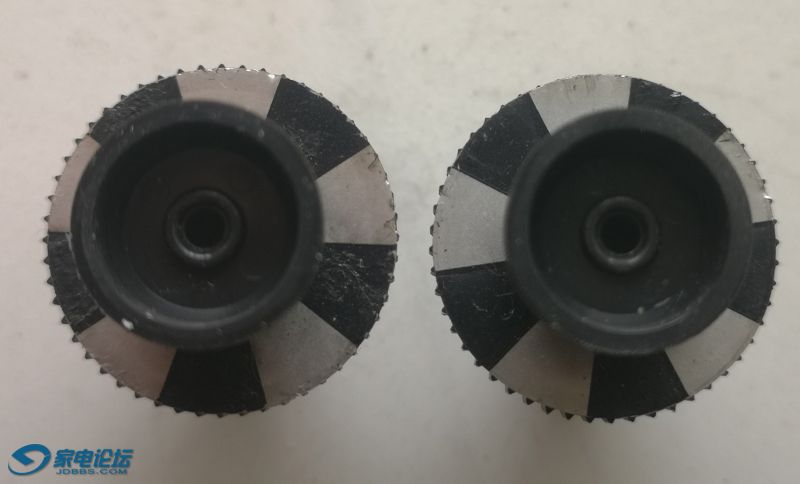

顺便装收带轮下面的光电传感件清洗一下。

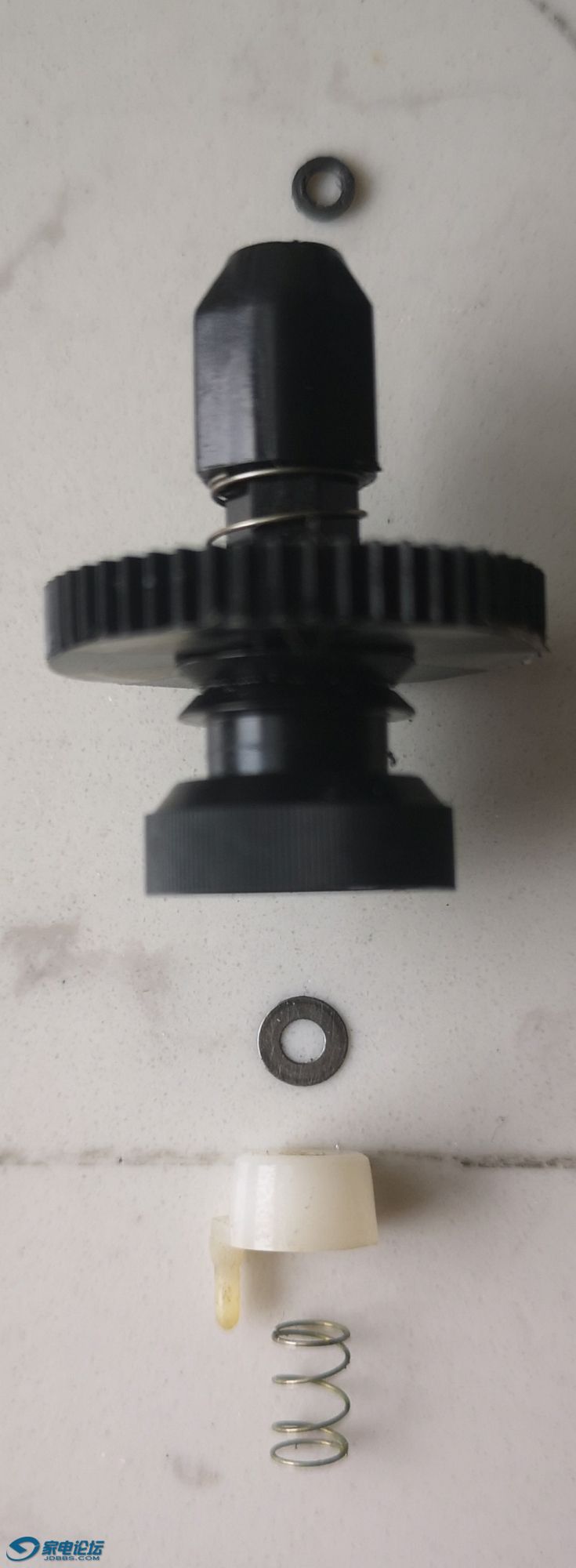

收带轮的元件顺序。

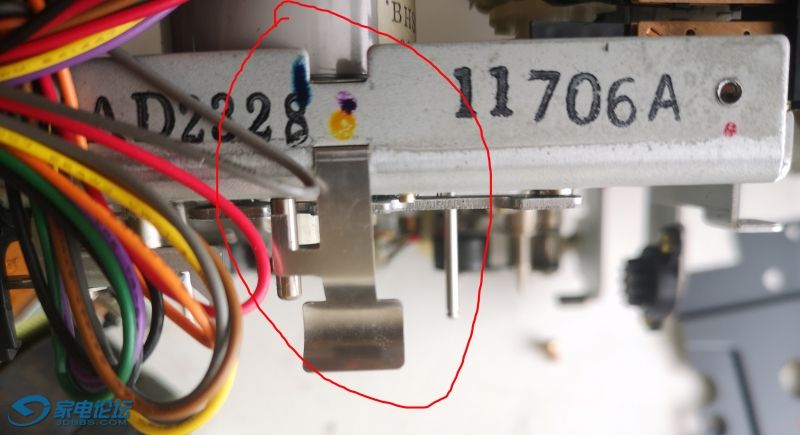

安装收带电机到机芯时，注意先装此簧片的安装好，再装收带电机组件螺丝。


另一机芯为8030/6030的电机与此机芯一样，但主轴电机不一样，两者可以互换。

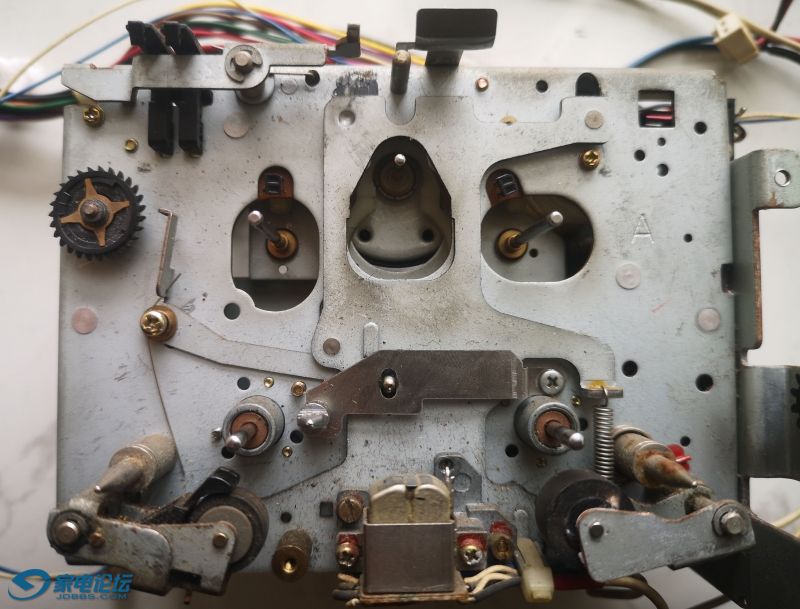

机芯正面图

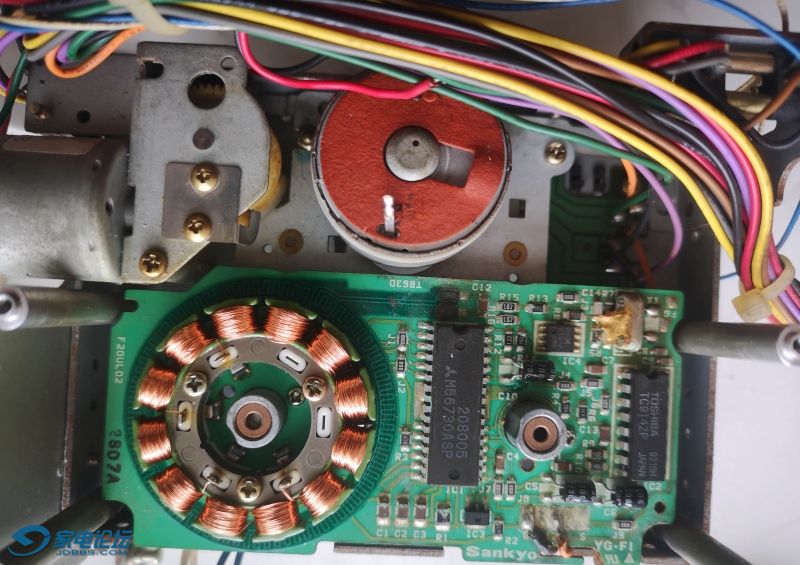

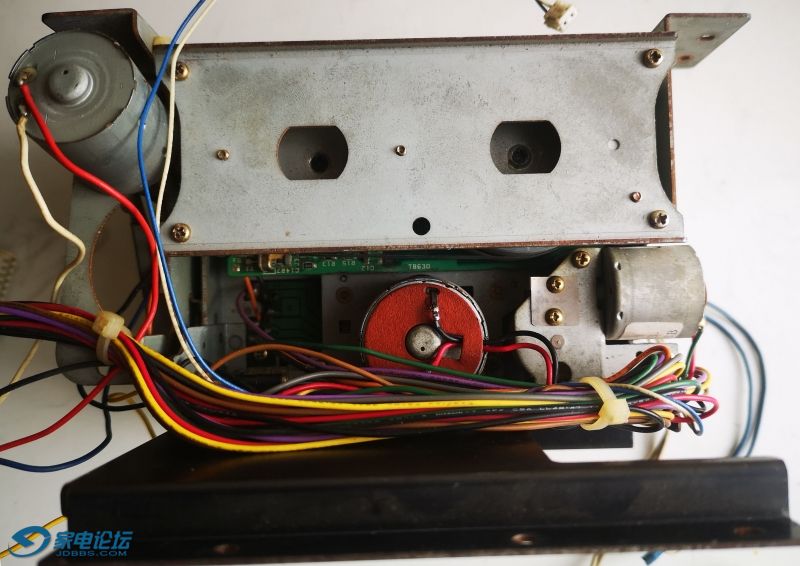

机芯背面图

拆机方法见以下图片，不详细说明了

suline

交易区新帖推荐

图片很多，赞，不过貌似清洗过也坚持不了多久

兄弟我不乖

点赞收藏，感谢技术流分享

鹰熊

我刚修复的mr1也是这机芯，这电机确实不好拆

老顽豆

转子打磨光滑，电刷看能不能扳下调整一下与转子接触的位置，或转变态电刷接触面，变正转，看图片是反转的，然后将接线电机正负极反接，这样效果可能会比较好。

jazzyoung

交易区新帖推荐

大部分情况不用那么麻烦，喷点wd40也能解决问题。好帖版主可以射精了

chenlifuyj

jazzyoung 发表于 2020-10-20 20:05
大部分情况不用那么麻烦，喷点wd40也能解决问题。好帖版主可以射精了

电机图片是后面这台的，前面的V-7000机器很新，电刷磨损也很小，但就是不能正常工作。将电机后盖打开，用390CCS（干性与油性）两种喷过，问题依旧，甚至让我怀疑电图上有问题。最后采取这种方法才解决问题。

jazzyoung

chenlifuyj 发表于 2020-10-20 20:16
电机图片是后面这台的，前面的V-7000机器很新，电刷磨损也很小，但就是不能正常工作。将电机后盖打开，用 ...

飞利浦390没用的，一定要蓝瓶wd40，那种可以除锈，从电机壳的孔里喷进去。当然你这样拆开清洗也很好，更彻底一些。

qldtk

v7000刚好有此现象。谢谢啦

tshgf

收藏

hizhengnan

感谢分享，思路清晰

david-ease

好贴
这个转子电刷接触部分磨损了，最好用极细砂纸打磨平整光滑再装回去，轴承部分再加一点点油，这样才能用得长久

水库浪子

我的6030S目前前进后退无反应 电机能转 皮带没断，播放磁带左边能转几下就停了 右边不转，请问这是什么问题 好维修吗

chenlifuyj

水库浪子 发表于 2020-11-17 10:03
我的6030S目前前进后退无反应 电机能转 皮带没断，播放磁带左边能转几下就停了 右边不转，请问这是什么问题 ...

这个好维修。

老冒

chenlifuyj 发表于 2020-11-17 14:05
这个好维修。

能否请楼主请提示一下故障问题点，便于学习。感谢
