索尼D6C快进快退功能失效修复过程

keying_tseung

按版规出一台胆耳放，型号是凯音傲森MM-2，与斯巴克HH60互为马甲，450元包邮非偏远，无退换。详见咸鱼：https://item.taobao.com/item.htm?ft=t&id=642670625772
有坛友遇到D6c快退快进功能失效的故障，刚好我手里这台D6c也有同样的问题，具体故障现象：按下快进或快退键，只看到电机能带动盘驱轮不停转，卷带轮一动不动。按播放则能正常放音，在放音过程中按下快进或快退键时磁带不会再走带，正常是可以在播放键不弹起情况下能够快进或快退，松开快进或快退键后则能正常播放。下面是修复过程：
从故障现象看可以判定机芯有故障，拆开D6c电路主板，露出机芯，从机构上分析快进快退工作原理如下图，动力传递路线为盘驱轮-》橡胶外圈胶轮-》白色齿轮-》黄色齿轮-》前后卷带轮

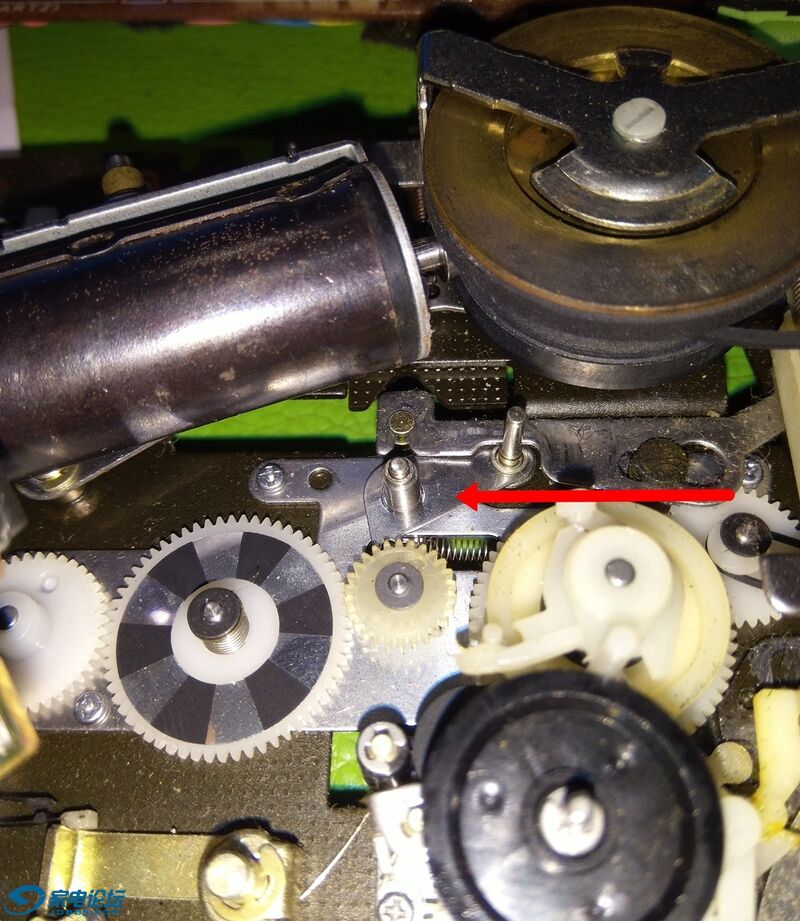

当按下快进或快退键时，只看到盘驱轮旋转，但橡胶外圈胶轮没有跟着转动，用镊子把橡胶外圈胶轮往上顶一下，橡胶外圈胶轮接触到了盘驱轮，会跟着旋转，然后带动白色齿轮黄色齿轮旋转，快进或快退功能都正常了。然而重复按几次快进或快退键，又会出现橡胶外圈胶轮没有跟着转动情况，仔细检查，当故障时可以看到橡胶外圈胶轮与盘驱轮之间有间隙，并没有接触到，见下图


故障点找到了，下面就是修复了，先把橡胶外圈胶轮拆下，用镊子夹着转轴活动下，发现转起来有很大阻滞感，把转轴往下压，下面的弹簧都无法拉动复位。

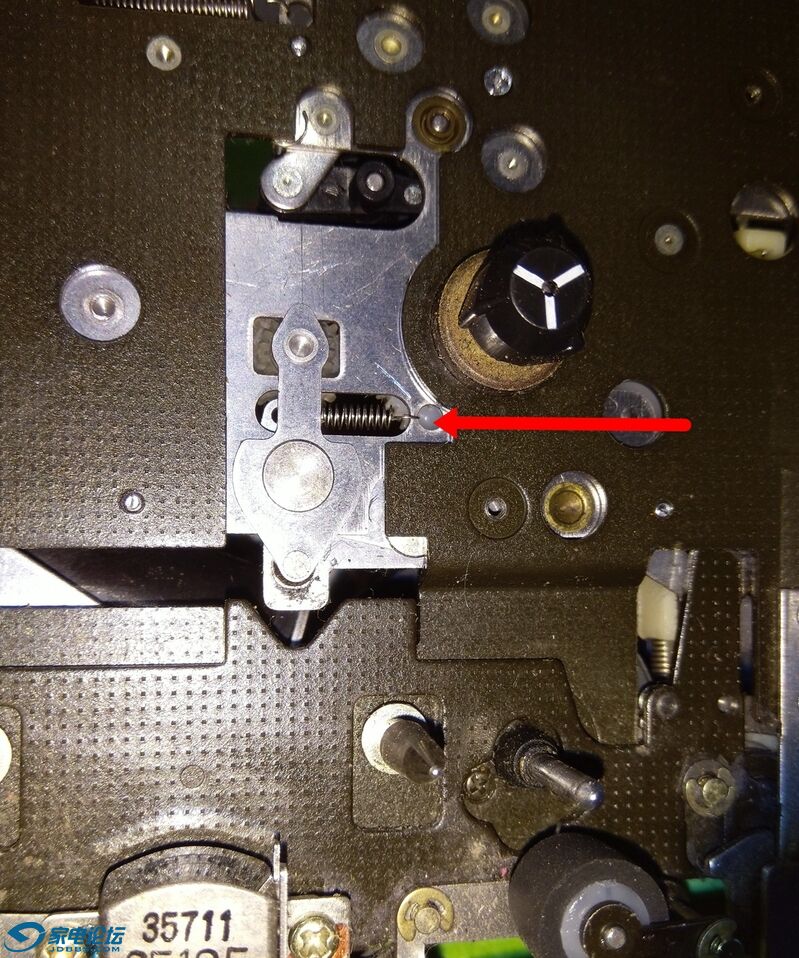

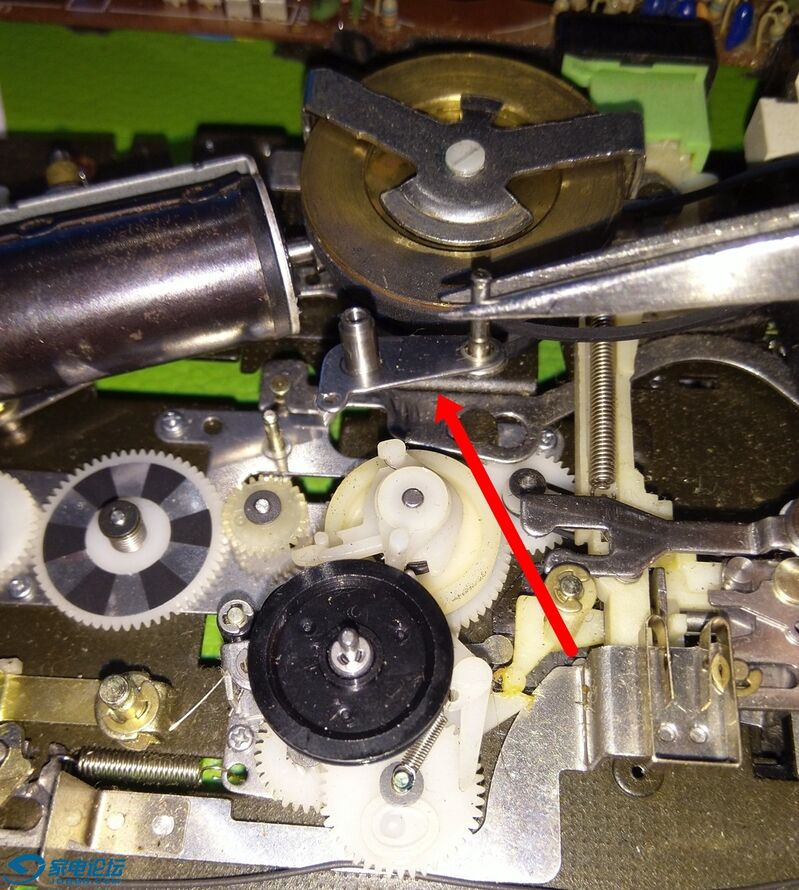

把白色齿轮也拆下，可以看到整个橡胶外圈胶轮支架，这个支架目测很好拆卸，从带仓这边把弹簧挂钩取下，慢慢摇动支架，把整个支架取出

拆下支架后，可以看到支架旋转轴上有明显的黄色脏污，应该是以前加的润滑油脂干掉后留下的残渣，起不到润滑作用，反而起反作用了

下面就是把转轴清洗干净，重新加润滑油脂，然而把拆下的零件装回，试机，快进快退功能都正常了，至此，故障修复。

jone154

交易区新帖推荐

技术贴，支持下！

Philips828

很好很好很好很好！

zy0778

好帖子,,,必须顶,,,,,,,,,虽然没玩过dat.....

轻舞疯刀

后面的同学，我觉得可以不拆卸了，用WD40喷进去，快进快退几分钟，那个干枯油脂应该会溶解，然后，就OK了。。。。虽然没玩过黑胶。。。

群雄割据

交易区新帖推荐

机械问题基本不是问题，

川页

zy0778 发表于 2021-7-27 09:24
好帖子,,,必须顶,,,,,,,,,虽然没玩过dat.....

这个是D6C{:1_9:

zy0778

川页 发表于 2021-7-27 11:19
这个是D6C{:1_9:

哈哈,,,,原来是专业磁带机....

Sxl0419

从来不用D6C 快进或倒带，都是用台机，D6C只播放。

joy021

我新买的2850也是这个问题 不知道是不是类似故障，能播放 不能快进快退
