索尼录音卡座TC-K7交流声故障维修实例

bumingbai6565

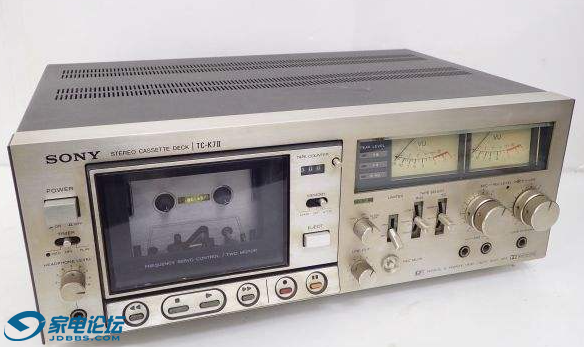

收到客户请求维修的卡座一台,双表头的那种2磁头卡座

检查故障：
1，进带退带无力，更换换向轮胶圈解决。
2，放音有交流声，放音的时候有，其他时候有MUTE,听不到。这个故障折腾了我2个星期
     更换电源滤波电容若干，故障依旧
     将输出端的输出线改为屏蔽线，无效
     也曾经认为电机引起的故障，观察电机正常，且很新

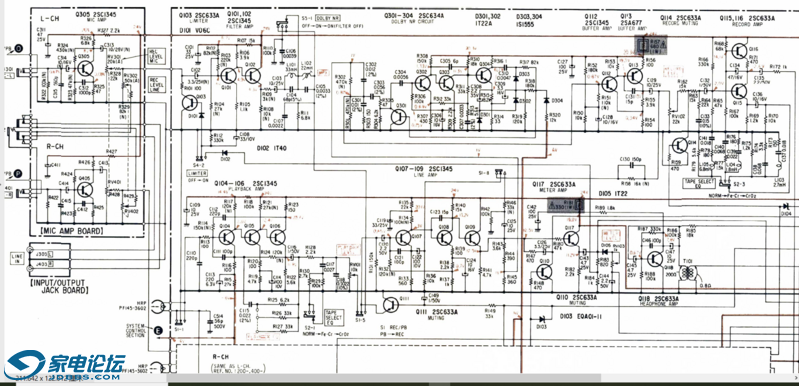

     仔细观察，磁头放大器输出到录音开关，然后回到放大电路送到表头和耳机，怀疑录音开关问题，于是，将一个通道短路，直接回到下级放大，开机放音，这个声道问题解决，放音干净清澈，声音优美，这个机器听起来还真不错，是80年代的机器，已经40年了。
     于是，在淘宝找到相同的录放开关，更换后问题解决。

把这个故障及解决方法介绍给同好，希望同学们少走弯路。
我的闲鱼号是 索尼卡座维修部，方便的同学们有机会看到去帮我点个赞。

jjgg12688

交易区新帖推荐

支持技术贴

wmhhzzj

suline

同样故障现象碰到两台，一台是长条录放开关个别管脚之间有脏污堆积导致漏电，清洗了即可。另外还有一台是桥式整流有一个二极管反向漏电，整流输出锯齿波严重，带负载能力不行，导致电机重载时电压下降直接影响到主电路。

maodi22

很喜欢看这种分析故障原因以及介绍解决方法的技术帖子

bumingbai6565

交易区新帖推荐

这个录放开关是信号的交通枢纽，各路信号通过它转接，多年使用后，里面产生污垢，导电将交流声传递到信号通道，曾经打开清理过这种开关，太麻烦，如果能找到，直接换新不商量。可是有的结构特殊，找不到，这种情况只好拆修，用W40之类的东西喷不治本。

轻舞疯刀

bumingbai6565 发表于 2022-1-23 19:40
这个录放开关是信号的交通枢纽，各路信号通过它转接，多年使用后，里面产生污垢，导电将交流声传递到信号通 ...

一先锋表卡放音正常录音无声，卖家便宜出货，我用的正版WD40把莲花输入和DIN5针输入的选择开关喷了后，3年了，依然正常
