3D打印自制Hi-MD电池

lflysx · 发表于 2022-4-12 01:19

马上注册家电论坛，众多有奖活动等你来参与！

您需要登录才可以下载或查看，没有账号？注册

x

临时起意的瞎折腾产物，起因于给RH1的原电换电芯，因为原装电芯是金属封装，强度比较高，所以原电外壳仅起保护和绝缘作用，几乎无强度可言，导致换完软包电芯后电池变的松松垮垮，很容易变形，给后期存储留下隐患，所以有了自制外壳的想法，随自己建模，打印，几番试模之后有了较为理想的成品。

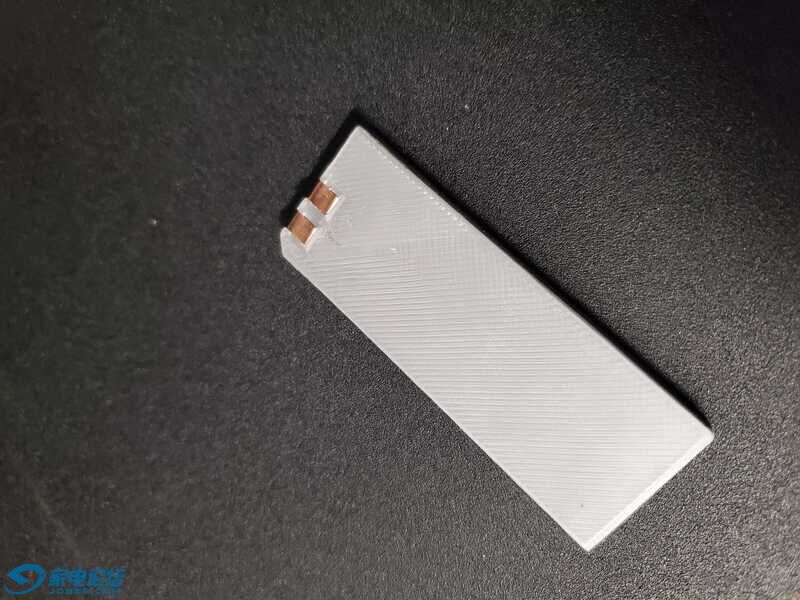

外壳为ABS打印（PLA也可以，做这种小件ABS和PLA强度没什么区别），内装400毫安时电芯（同尺寸规格有标称450毫安时的，但实际测试容量还不如这个标称400的），磷铜导电片，尺寸完美契合Hi-MD的电池仓，可以轻松装入/倒出，顺滑无比。

缺陷么，因为没有原装的保护板，装到机身充电无法正确显示剩余时间，RH1显示15分钟，NH1则很短时间久会灭灯，但是都不影响完全放电后的电池在1小时多一点充满。电池使用中电量显示正常。

谁要有兴趣，我可以接活儿做几个

活在生活 · 发表于 2022-4-12 08:34

交易区新帖推荐

致敬手艺人

黑鸟战士 · 发表于 2022-4-12 10:19

lflysx · 发表于 2022-4-12 11:26

链接挂咸鱼了，有兴趣的可以看下
【闲鱼】https://m.tb.cn/h.fJk57li?tk=sq6n27UpubL「我在闲鱼发布了【Hi-MD自制电池 NH1/NH3D/EH1/RH1适用】」
点击链接直接打开

cls-cqdiy · 发表于 2022-4-12 11:41

这个不错，400的实测多少？
有一种3.8V，570的，实测充电到4.2v，容量只有450多一点

shgshg · 发表于 2022-4-12 11:52

交易区新帖推荐

多少钱是关键

超级胡搅蛮缠 · 发表于 2022-4-12 11:58

这玩意最大问题就是容量太小。

lflysx · 发表于 2022-4-12 12:28

本帖最后由 lflysx 于 2022-4-12 12:30 编辑

cls-cqdiy 发表于 2022-4-12 11:41
这个不错，400的实测多少？
有一种3.8V，570的，实测充电到4.2v，容量只有450多一点

实测380，最大能到390，基本相当于满血原电，不错了。标称570那个电芯尺寸已经比原电不拆壳还大一圈了，除非糊个胶带做软包电芯没用处

yjjel · 发表于 2022-4-12 12:30

lflysx · 发表于 2022-4-12 12:31

shgshg 发表于 2022-4-12 11:52
多少钱是关键

40一块，两块包邮

palmfuns · 发表于 2022-4-12 22:36

lflysx 发表于 2022-4-12 12:31
40一块，两块包邮

支持下，来2块NH1电池。

lflysx · 发表于 2022-4-13 01:14

palmfuns 发表于 2022-4-12 22:36
支持下，来2块NH1电池。

去闲鱼拍吧，楼上有链接

cls-cqdiy · 发表于 2022-4-13 17:57

lflysx 发表于 2022-4-12 12:28
实测380，最大能到390，基本相当于满血原电，不错了。标称570那个电芯尺寸已经比原电不拆壳还大一圈了 ...

我单面加了个0.5的U型外壳，硬度没问题，就是有点紧，胶带做了个拉手拔出来

cls-cqdiy · 发表于 2022-4-13 17:58

lflysx 发表于 2022-4-12 12:28
实测380，最大能到390，基本相当于满血原电，不错了。标称570那个电芯尺寸已经比原电不拆壳还大一圈了 ...

另外请教一下，N10的保护板在NH1上能正确识别吗？

lflysx · 发表于 2022-4-13 20:03

cls-cqdiy 发表于 2022-4-13 17:58
另外请教一下，N10的保护板在NH1上能正确识别吗？

这个我还真没试过，手头已经没有N10了，也没法再去验证。但是NH1和N10的电源管理IC不同，电池保护板也未必就通用
