用audio tester测量频响和失真

coffee_bean

    频响、失真和信噪比是磁带录音机的三大指标，机械部分搞好后，若能测一下这些指标，可以客观地评价机器的状态。下面以三磁头卡座为例，简单说下用audio tester（以下简称at）这款小软件测频响和失真的步骤。软件此处下载：https://pan.baidu.com/s/1BtIXauTGFJOPrc8zTNRC6w?pwd=msni

1、放音频响

    放音频响极其重要，直接关系到听原版带的效果，也关系到你的录音是否具有互换性。测放音频响需要频响测试带，两点频响带不够全面，一般至少三个频点，如315Hz、1k/3k、10k/12.5k，有MTT256系列多点频响带更好。但这类点频测试带不太适合at这款软件，因为它用扫频方式绘制曲线，需要一个扫描信号源。三频测试带直接用毫伏表抄数字就好了，如果是MTT256系列那种多频点的，毫伏表也麻烦，最佳方案是用Adobe Audition把放音录下来看波形包络，软件有dB刻度直接反映频响。

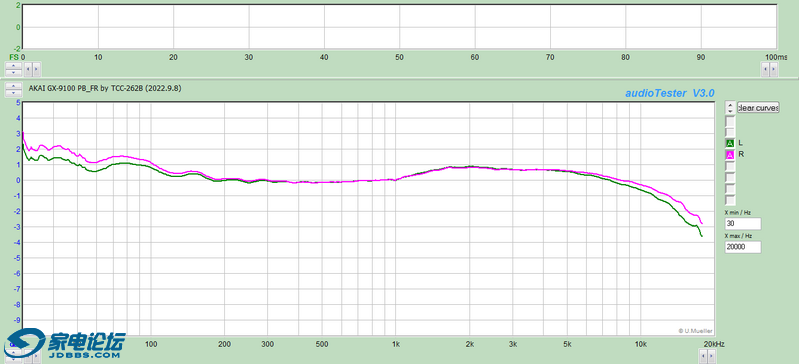

    但是，如果你刚好有一盘TCC-262B这类扫频测试带，那么你可以用at绘制出一条如同工厂测试那样专业的曲线图来，全频带的起起伏伏看得一清二楚。如教主所言，如果闲鱼上的大师们都像这样给客户提供测试结果，他们的专业度和可信度都会加分很多。

测试步骤：

    （1）连接好卡座输出和声卡输入，声卡的录音电平调到适中以免过载。TCC-262B测试带播放至1kHz提示音结束后14秒立即停止（TCC-262B的录制信号见图1，开头是8k和16k的2段方位角测试信号，接着是315Hz -24dB电平测试信号，接着是1kHz -4dB提示音，用作笔式记录仪的启动触发信号。1k测试音结束后15秒，扫频信号就开始了）

    图1  TCC-262B信号内容

    （2）点击图2 软件主界面左侧第3个图标进入扫频测量模式SweepMeasurement；点击菜单栏下方的设置按钮Setup，进入参数设置界面，见图3；

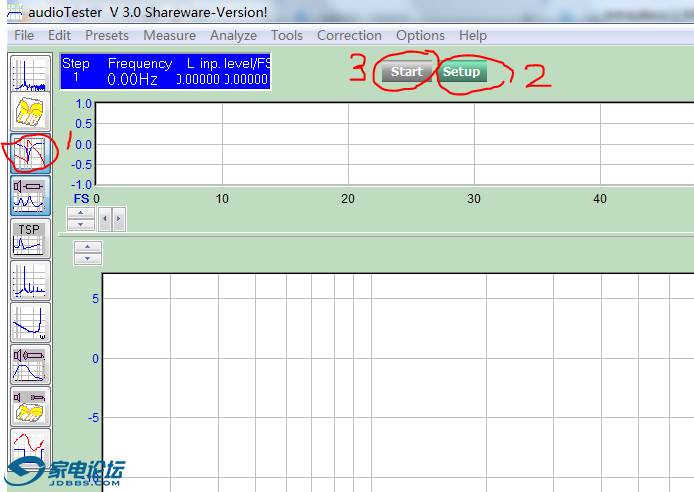

    图2  软件主界面

    图3  扫频设置界面

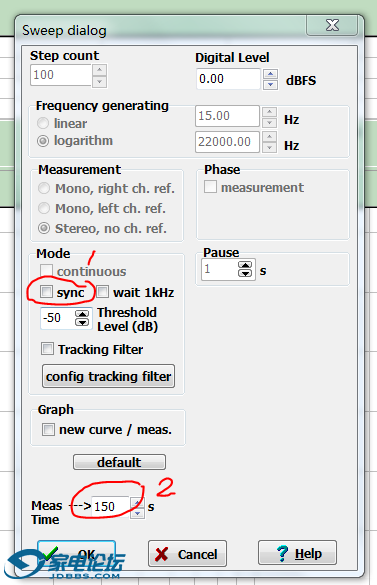

    （3）参数建议照图设置，注意必须将1#红圈处的sync选项（同步模式）的勾选去掉，改用异步测试模式。异步模式下，软件会自动分析外部扫频信号源的瞬时频率，自动记录该频率对应的信号强度。2#红圈是测试时间，也就是外部信号持续的时间，TCC-262B的扫频信号从1kHz提示音结束后14秒开始，时长约150s。

    （4）保存设置回到主界面，点击菜单栏下方的开始按钮Start，播放测试带，测试开始。

coffee_bean

交易区新帖推荐

2、录放频响

测录放频响需要准备参考空白录音带，可以参考维修手册推荐的型号，也可以用你主力使用的磁带，例如一类带主要使用TDK D，那就选它当参考带。

还是先接好卡座和电脑的连线，这次需要2条3.5立体声插头转RCA的线，一条连接卡座输出和声卡输入，另一条连接卡座输入和声卡输出。

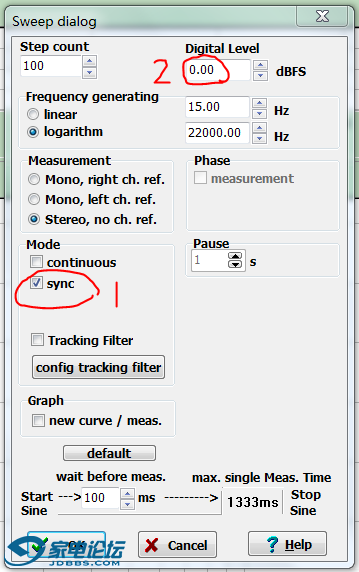

（1）选择扫频测量模式，进入扫频设置界面，参照下图进行设置：

注意一定要勾选1#红圈处的同步测量模式sync，使用软件内置的扫描信号源。2#红圈处是测试信号的电平，可根据你的需要分别设为0dBFS、-10dBFS、-20dBFS，分别对应卡座的0dB、-10dB、-20dB三种测试条件。不过仅在此处设置还不够，下面还有步骤。

（2）卡座做CAL校准，开始录音；

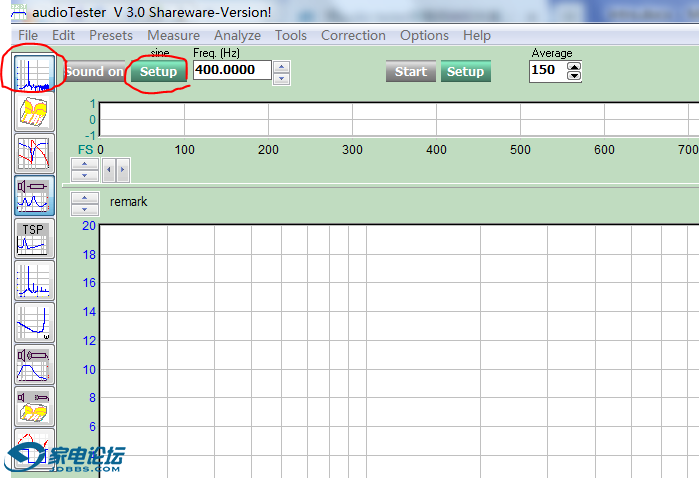

（3）点击主界面左侧第一个按钮，进入2D FFT分析模式，点击菜单栏下方左侧那个Setup按钮，进入信号源设置界面；

（4）信号模式Mode选择正弦波sine，数字电平dig.Level输入0dBFS，频率Frequency输入400Hz或1000Hz，见红圈处；

（5）点击主界面左侧第三个按钮，回到扫频测量模式Sweep Measurement。按键盘F3，开启400/1000Hz正弦信号，调节卡座录音电平达到0dB。如果想要更精确，可以用毫伏表监测线路输出，以毫伏表读数为准。录音电平调好后就不要再动了，保持到测试结束。此时再按一次F3键，关闭400/1000Hz测试音；

（6）点击主界面开始按钮Start，测试开始。

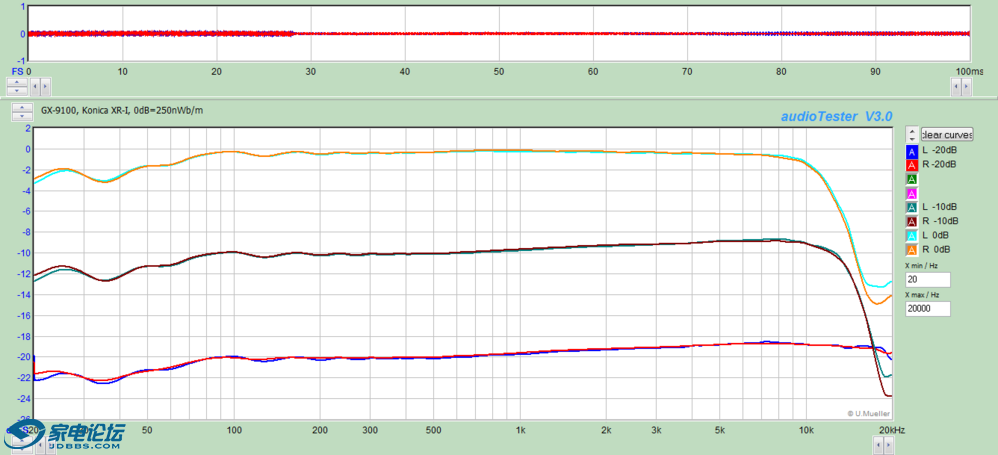

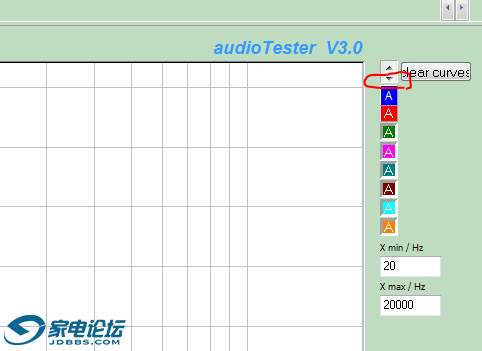

如果要测试-10dB、-20dB条件下的频响，进入扫频设置界面，将数字电平Digital Level修改为-10dBFS、-20dBFS，重复第6步即可。你或许希望将三条曲线放在同一屏上以便比较，可以这样操作：当第一条曲线测绘完毕后，点击主界面右侧红圈处的下箭头，选择下一组曲线，然后开始新测试，这样新曲线就不会覆盖先前的曲线了。

coffee_bean

3、谐波失真

补充内容 (2022-10-2 19:42):
超时不能编辑，内容见8楼。

gujiecmzx

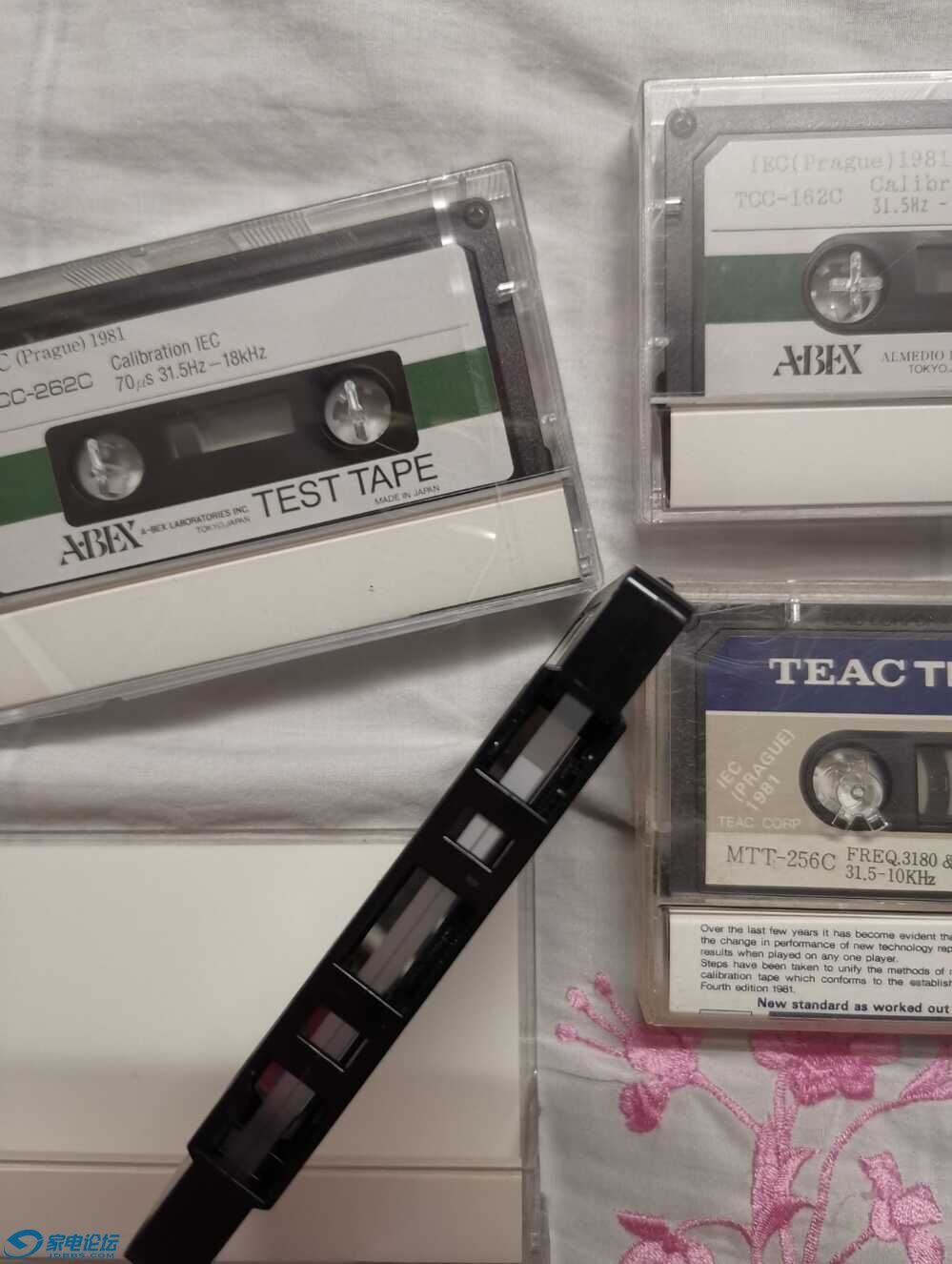

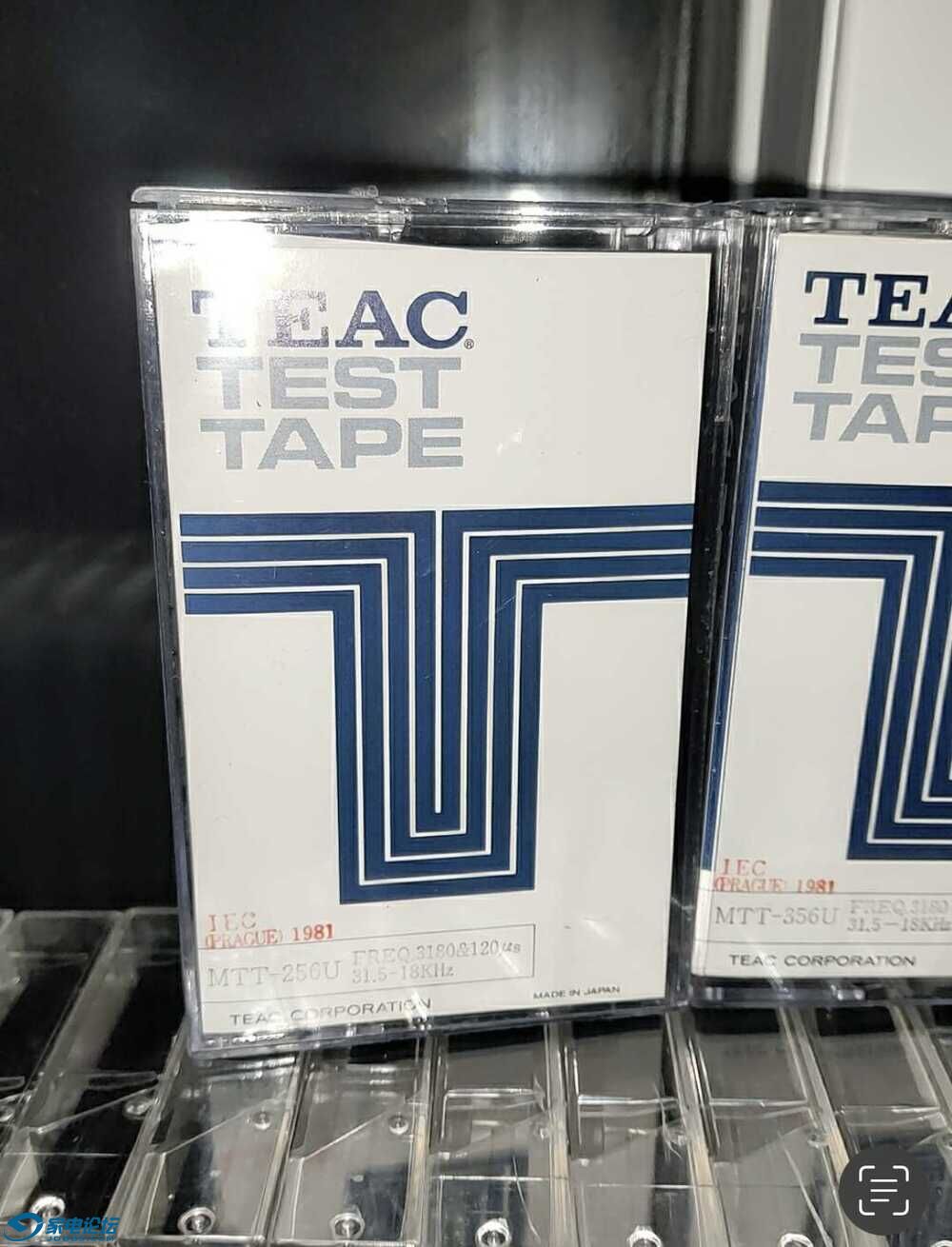

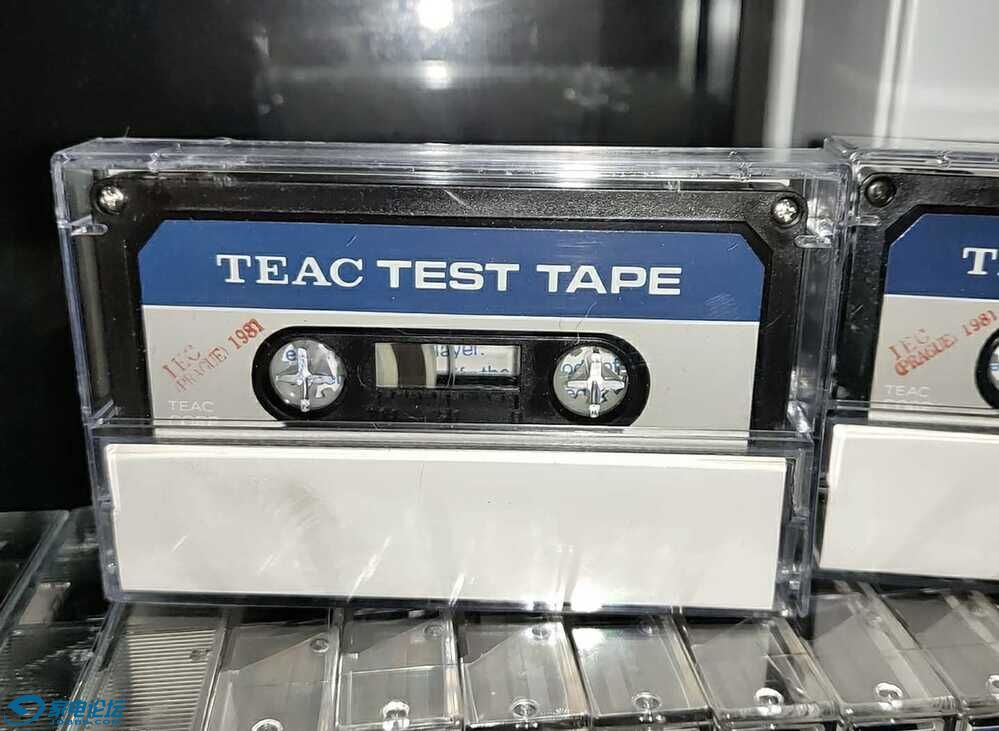

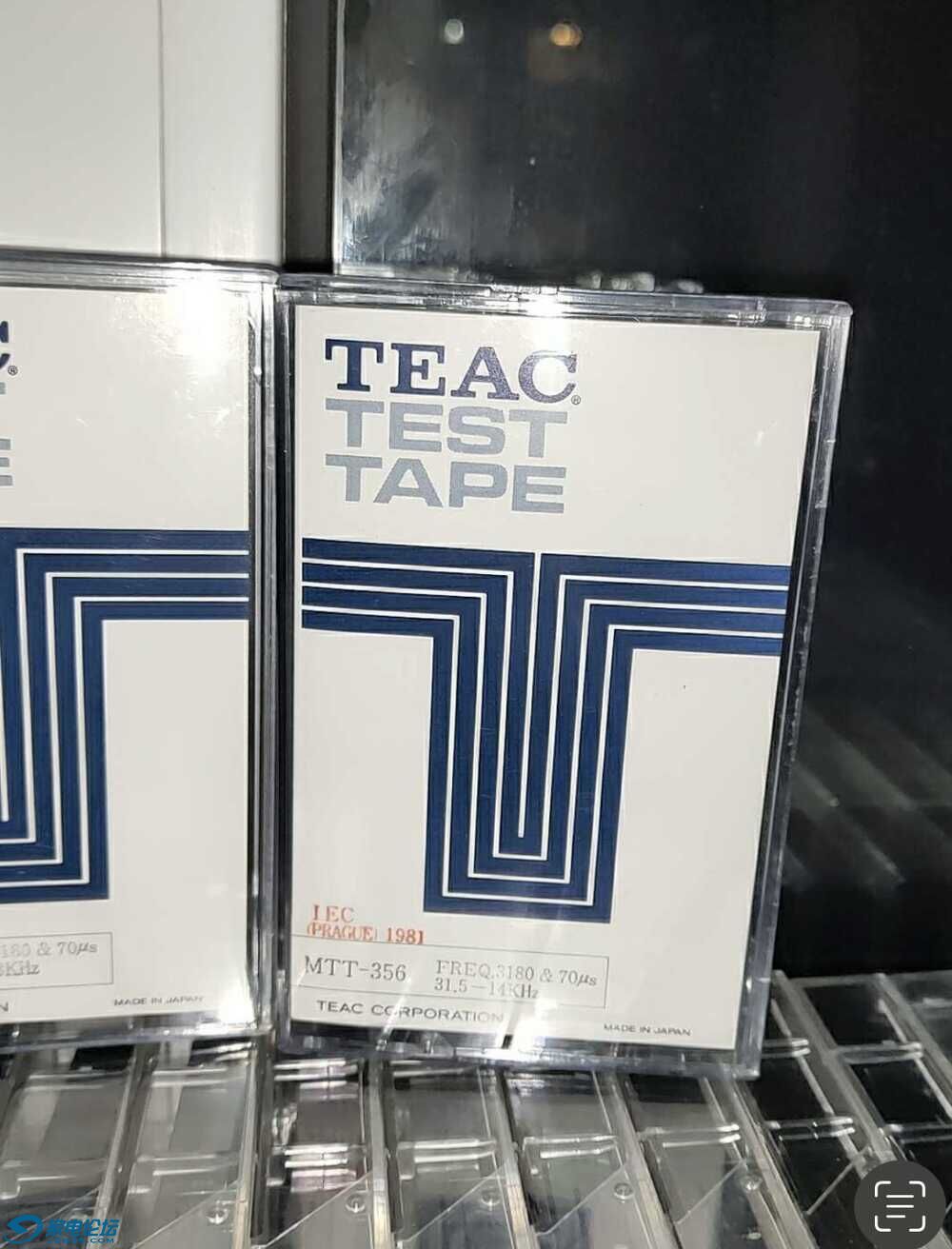

楼主介绍的很好，但是256和262B这种测试带非常罕见，价格也非常贵，不适合作为主流的测试方案，也不是厂家推荐的测试方案。

厂家最常用的测试方案就是3点频率响应带，这个带也可以调试方位角，电平，要求不高也可以调试带速。
比如录音机和随身听可以采用6.3k，1k，125Hz，-10dB；
高档录音机，随身听和入门卡座可以采用8k，1k，125Hz，-10dB
卡座可以采用10k，1k，125Hz，-10dB，比如雅佳和Victor手册里都是推荐这个类似的频率带的
高级三磁头卡座还可以采用12.5k，1k，63Hz，-24dB，这个更加接近IEC推荐的频率响应测试电平，不过个人认为-24dB的频率响应带电平过低了，使用会不太方便，没有-10dB的好用

d6x

gujiecmzx 发表于 2022-10-2 16:23
楼主介绍的很好，但是256和262B这种测试带非常罕见，价格也非常贵，不适合作为主流的测试方案，也不是厂家 ...

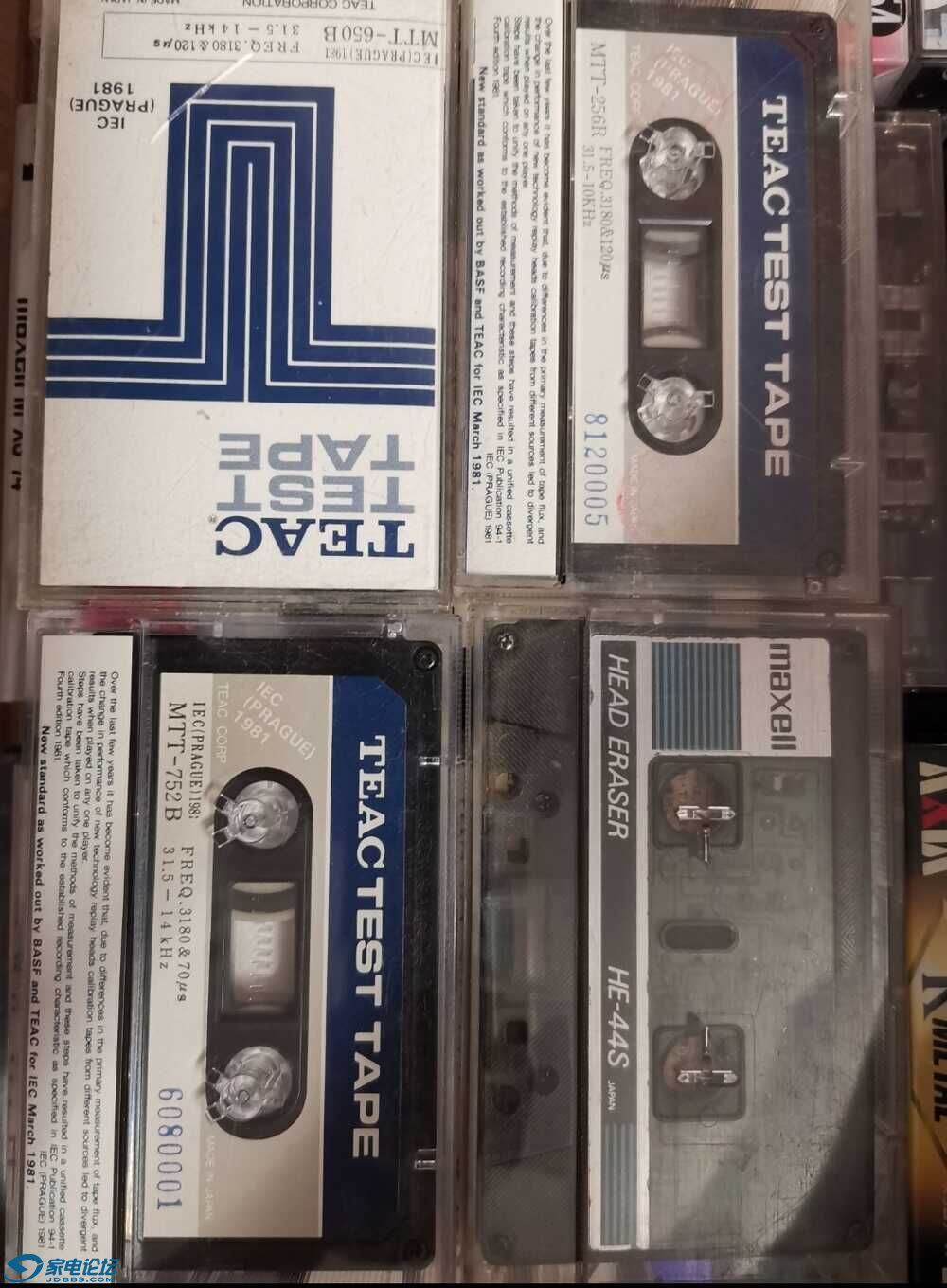

老板，测试带有吗？

gujiecmzx

交易区新帖推荐

d6x 发表于 2022-10-2 16:28
老板，测试带有吗？

不是都被你买走了嘛

coffee_bean

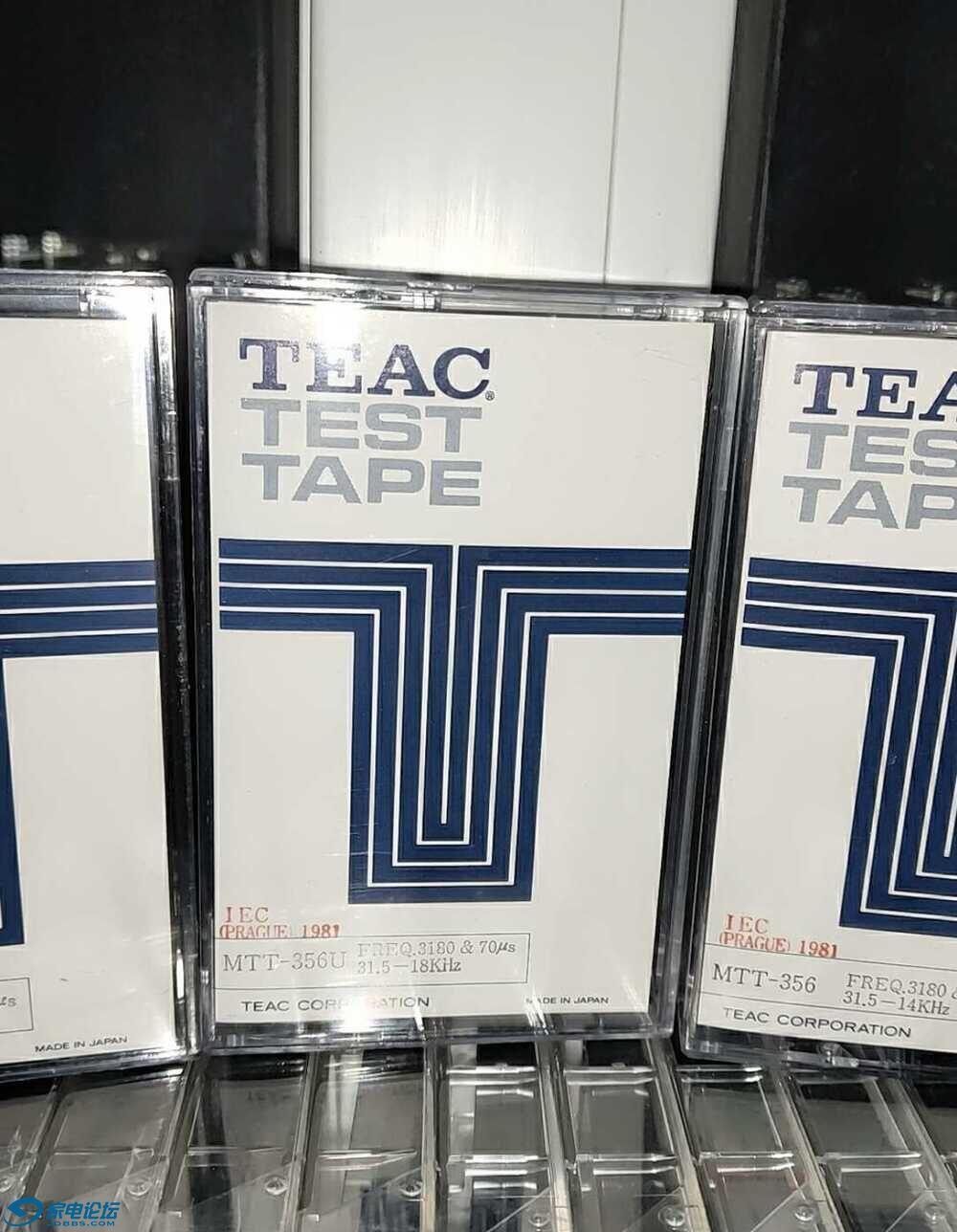

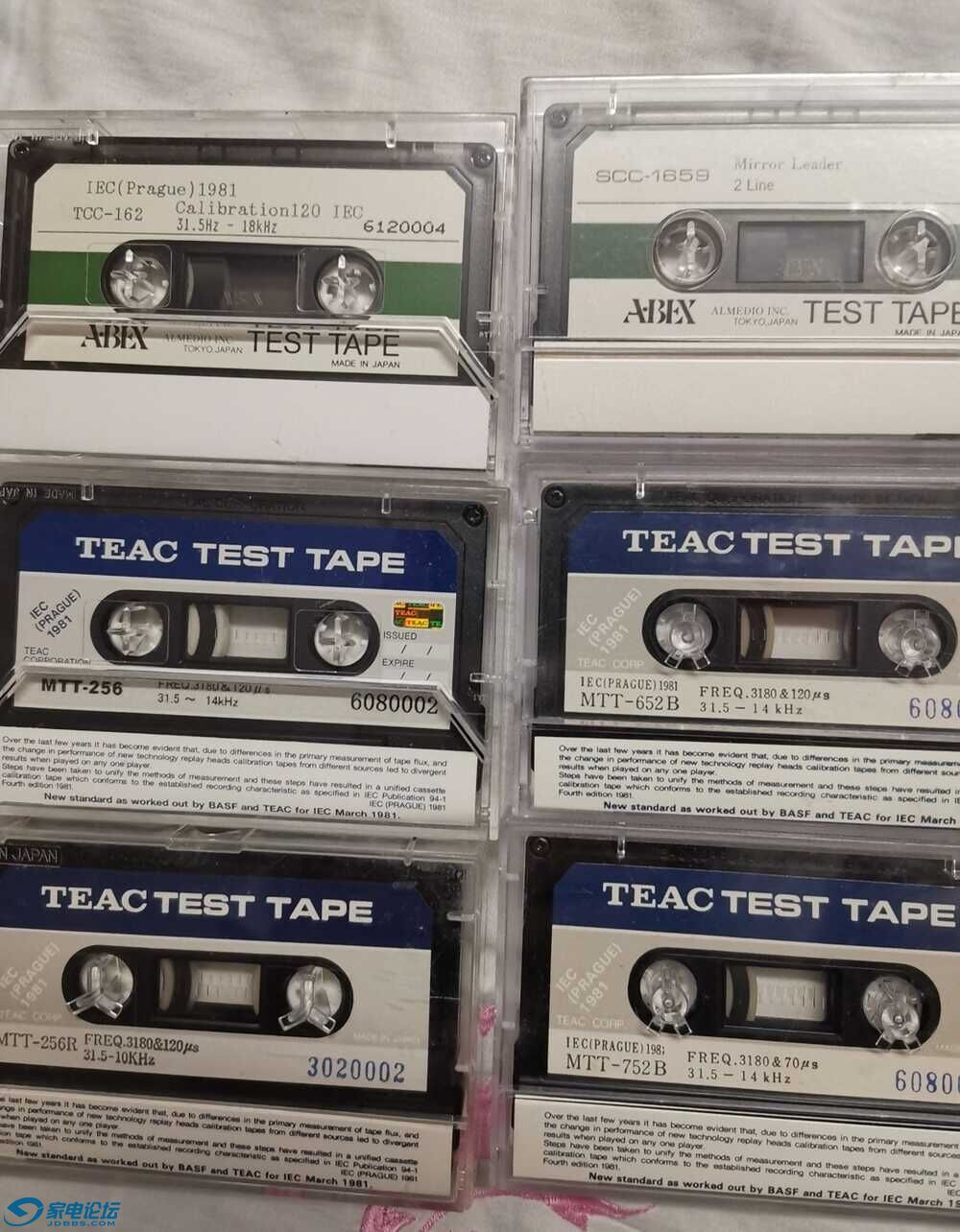

楼上2位基本上把国内经销商和录音机厂的库存都包圆了吧

coffee_bean

3楼超时不能编辑了，重启一楼。

3、谐波失真

失真测量的重要性不亚于频响。二手机磁头都有程度不等的磨损，有时候为了照顾频响，机内偏磁设得过低，录音电平高一点声音就发毛，就是失真大了。维修手一般没有核查失真的步骤，卡友们容易忽视这个问题。

失真通常在0dB录音条件下测，设定参照2楼录放频响测试的方法，卡座的录音电平还是那个位置不变，然后按以下步骤进行：

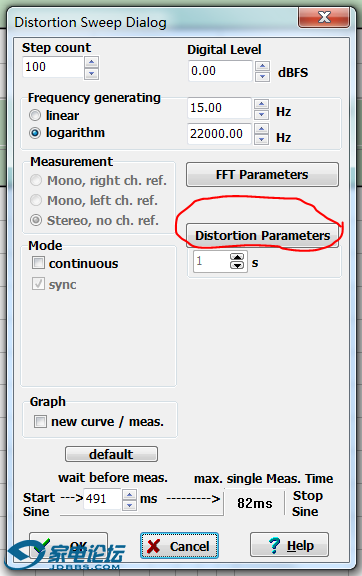

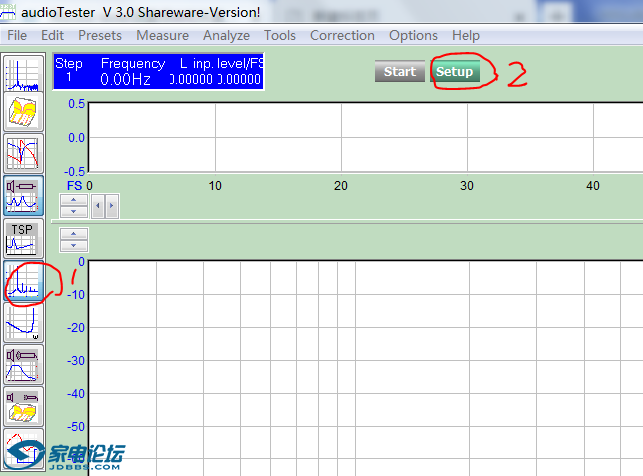

（1）点击主界面左侧第六个图标，进入失真扫频测量模式Distortion measurement vs. frequency，点击菜单栏下方的Setup按钮进入失真扫频设置界面；

（2）点击失真扫频设置界面的参数设置按钮Distortion Parameters，进入失真参数设置界面；

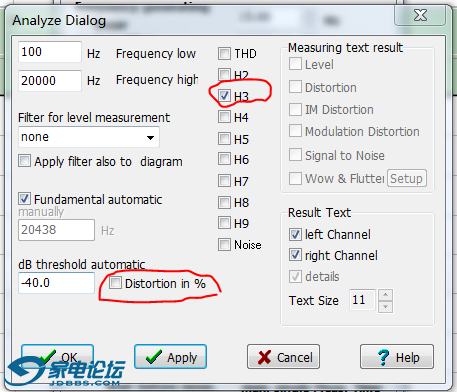

（3）谐波次数那里勾选三次谐波选项H3，其他不选，因为卡座以三次谐波为主，工厂给的也是三次谐波，这样便于对比。视习惯勾选下面红圈那个百分比失真选项，若勾选就是以百分比表示失真度，不勾则以dB数表示失真，二者可以换算。由于二者的数字差别很大，例如1%失真相当于-40dB，因此曲线图左侧的纵坐标数字可能需要用上下箭头进行移动，使曲线出现在视野中。

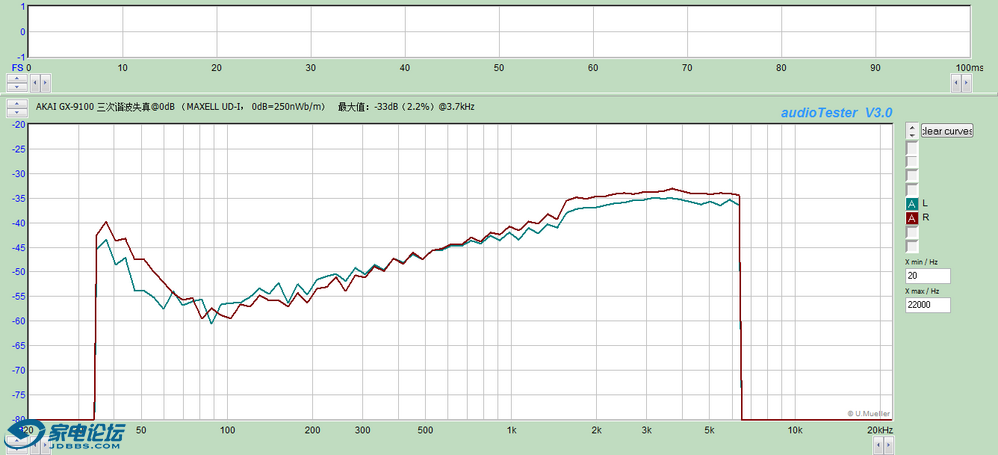

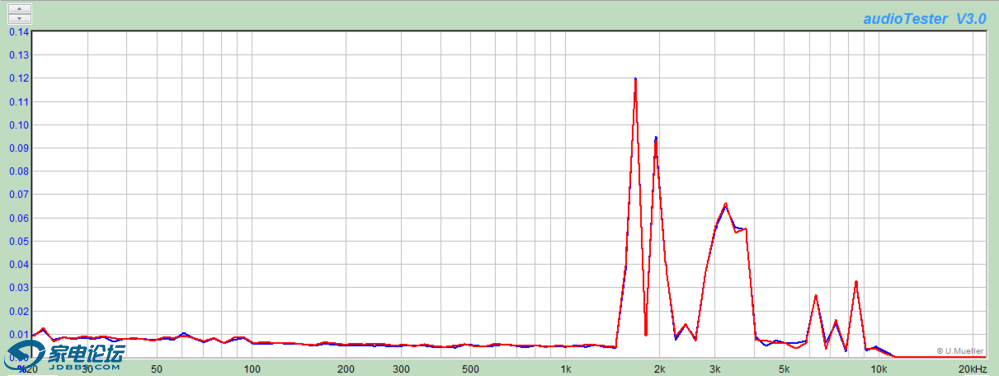

（4）回主界面，点击菜单栏下方的Start按钮，测试开始。下面第一图是9100的失真度，第二图是笔记本板载声卡在-1dBFS输出时的总谐波失真THD。

coffee_bean

可能有人对这类测试不以为然，坛子里时不时出现这样的调调：最终还不是用耳朵听，听来还好就行了嘛；这些不过是人家丢弃的电子垃圾，至于么；机器都磨损老化了，调了又如何，测了又如何...如此种种不一而足。其实还有后半句他们没说出来，我帮忙补全了：不就想装逼嘛。对于以上言论，且不说有些人听到14k都有困难（包括我自己），我就问一个问题：同款两台机器摆在面前，一台提供测试数据显示状态良好，另一台耳朵听起来良好，其他方面都差不多，你选那一台？

hdys518

没有一点实用价值，有这个钱不如买台高档收录机，有卡座的好好配个功放音箱，多买点好听的磁带更有意思。

coffee_bean

hdys518 发表于 2022-10-2 20:19
没有一点实用价值，有这个钱不如买台高档收录机，有卡座的好好配个功放音箱，多买点好听的磁带更有意思。

对你当然没有价值。ABEX 801量规1300元一个，MTT-150杜比带几百块一盘，出来就抢光。有人为了打理开盘机，海淘一盘MRL测试带都是200美元还不含运费和关税。没价值人家傻吗？

coffee_bean

而且我这个测试可以不花钱的，嘿嘿。频响测试带可以自制白噪声测试带代替，虽然精度比不了厂制测试带的扫频法，用来做个大致的参考还是可以的，至少比你耳朵强多了

hdys518

coffee_bean 发表于 2022-10-2 21:10
对你当然没有价值。ABEX 801量规1300元一个，MTT-150杜比带几百块一盘，出来就抢光。有人为了打理开盘机 ...

没猜错，你主要是卖点测试带，导致很多卡友玩来玩去，就完成鞍子比马贵，驾驶员变修车师傅了

coffee_bean

hdys518 发表于 2022-10-2 21:25
没猜错，你主要是卖点测试带，导致很多卡友玩来玩去，就完成鞍子比马贵，驾驶员变修车师傅了

你不仅水平差眼光更差，谁卖测试带坛里的都知道，嘿嘿。
再说了，你看看我的第一个贴何时发的，而坛子里N年前讨论这些打理机器的方法就已经热火朝天了。
逻辑真混乱。

hdys518

coffee_bean 发表于 2022-10-2 21:34
你不仅水平差眼光更差，谁卖测试带坛里的都知道，嘿嘿。
再说了，你看看我的第一个贴何时发的，而坛子里 ...

你打理的好为什么不把0dB输出10kHz后那一段拉直尼，而是飞流直下三千尺，10k到20k少了10kHz，代表你水平很高吗？至于发贴时间代表不了什么。
