研究一下R55低电量的问题吧

arthas_p

xcgzs 发表于 2023-10-24 11:14
这个不难，两个方案。

锂电直接接DC的脚，不需要压降芯片简单粗暴

xcgzs

交易区新帖推荐

arthas_p 发表于 2023-10-24 11:45
锂电直接接DC的脚，不需要压降芯片简单粗暴

，应该是没问题的。

arthas_p

xcgzs 发表于 2023-10-24 11:53
，应该是没问题的。

怕接5V充电冒烟

cls-cqdiy

先1.4v接入电路板，还有问题再搞主板

xcgzs

cls-cqdiy 发表于 2023-10-24 20:37
先1.4v接入电路板，还有问题再搞主板

亲测，有效

david-ease

交易区新帖推荐

xcgzs 发表于 2023-10-24 11:38
https://www.jdbbs.com/forum.php?mod=viewthread&tid=8412857&extra=page%3D1%26filter%3Dtypeid%26type ...

不用试了，那帖子分析是有问题的。那个检测是高电压输入检测，不是低电压检测。
R55低电压问题，上面有朋友说了，是由于需要启动电流高，电池老化内阻变大或触点稍有接触不良，都容易引发低电量。
r55电路板是没问题的，不需要折腾电路板。

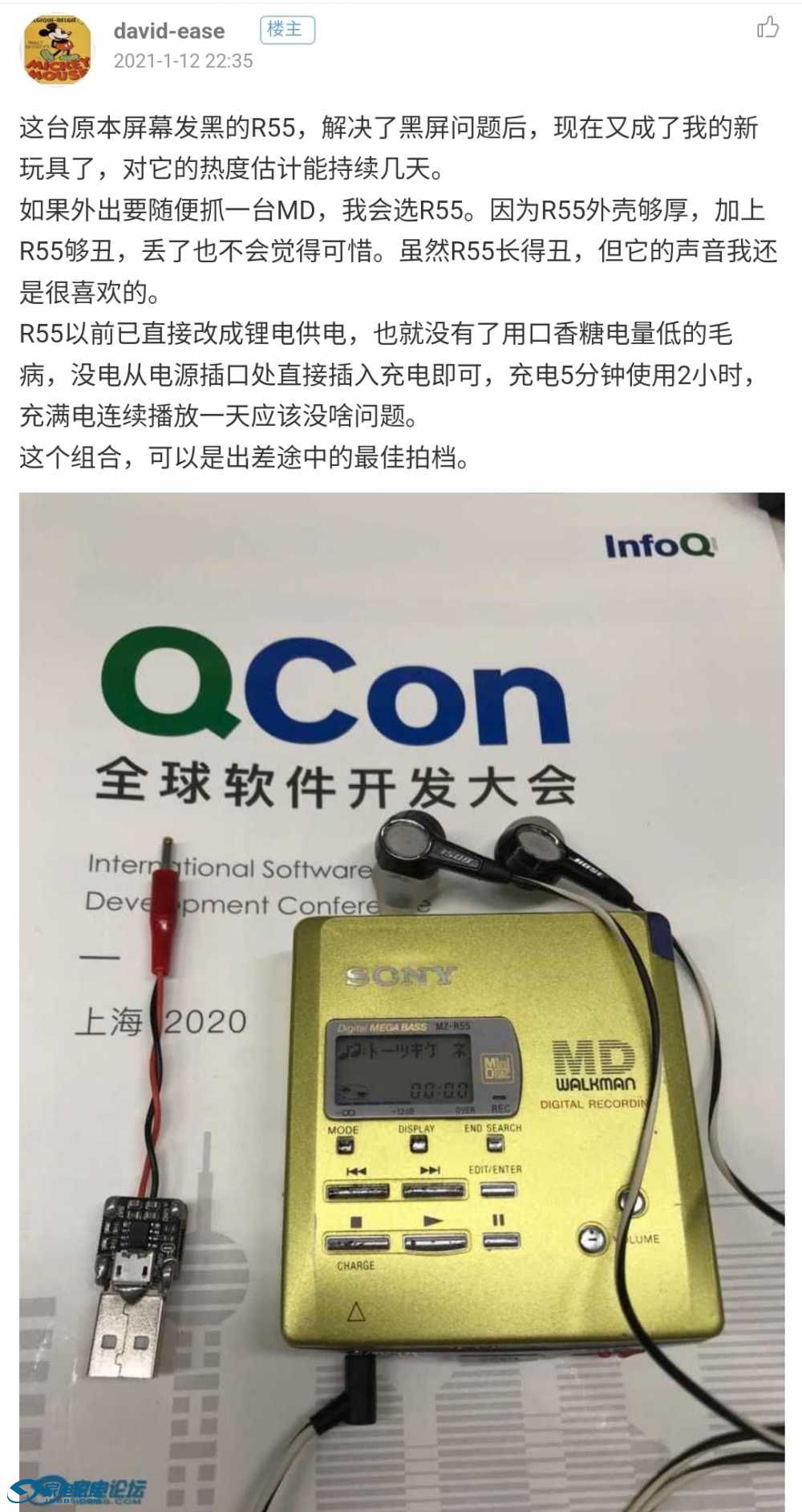

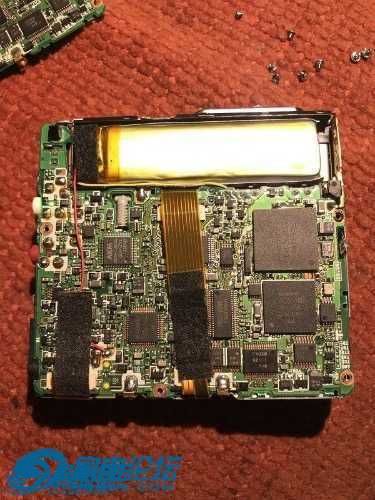

要玩r55，解决供电问题的最优方案几年前已说过了，直接内置锂电接到3v插座处，录音同步开关可以改成电池开关，通过3v插座接入充电。
r55、r90、r909等机器都可以这么玩。

xcgzs

david-ease 发表于 2023-10-26 17:44
不用试了，那帖子分析是有问题的。那个检测是高电压输入检测，不是低电压检测。
R55低电压问题，上面 ...

感谢大师的指点，您之前提过您的维修帖子里面有，我实在是没找到啊。倒是找到了您改n10的帖子，佩服得很。

arthas_p

david-ease 发表于 2023-10-26 17:44
不用试了，那帖子分析是有问题的。那个检测是高电压输入检测，不是低电压检测。
R55低电压问题，上面 ...

最大问题是电量显示就没有了像R55可不可以直接5V充，会不会烧板

arthas_p

E3这种改锂电很有必要，耗电大户

xcgzs

arthas_p 发表于 2023-10-27 08:09
最大问题是电量显示就没有了像R55可不可以直接5V充，会不会烧板

没必要冒这个险啊，降压芯片又不贵。

david-ease

arthas_p 发表于 2023-10-27 08:09
最大问题是电量显示就没有了像R55可不可以直接5V充，会不会烧板

R55本来就有最高输入电压保护的机制，如果电压过高了，屏幕会显示HIDC IN的字样。
是把充电模块放在充电线上，接入插座的最高电压是4.2v，很安全的，不需要担心烧板的问题。

david-ease

xcgzs 发表于 2023-10-27 08:36
没必要冒这个险啊，降压芯片又不贵。

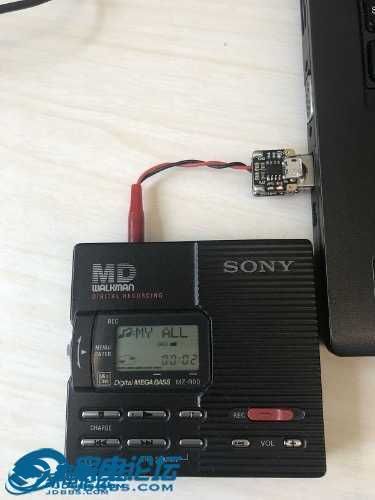

不需要降压芯片，下面这样看明白了吗
把充电模块放在usb线上

arthas_p

david-ease 发表于 2023-10-27 10:31
R55本来就有最高输入电压保护的机制，如果电压过高了，屏幕会显示HIDC IN的字样。
是把充电模块放在充电 ...

那我用5V怼一下看看，行不行，USB转接线直接有卖的

arthas_p

david-ease 发表于 2023-10-27 10:51
不需要降压芯片，下面这样看明白了吗
把充电模块放在usb线上

内置电池的尺寸是多少，买了一个装不下，太胖

arthas_p

xcgzs 发表于 2023-10-27 08:36
没必要冒这个险啊，降压芯片又不贵。

开关电源，影响音质
