请教：这个是什么管？整流的？

leen420

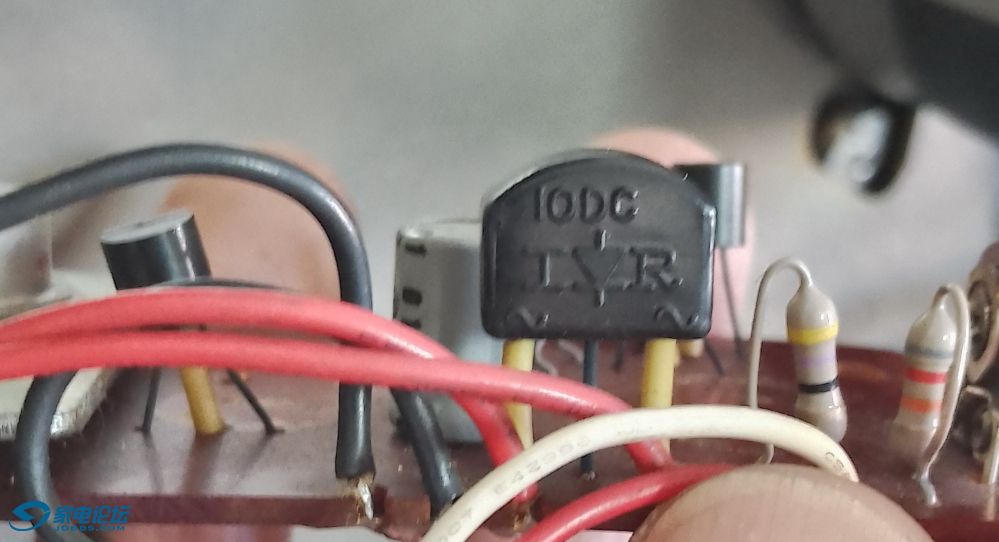

这个是什么管？电源板上的。

qihm

交易区新帖推荐

可以理解成两个二极管负极并联，这东西70年代的机器比较常用。

jiedamotuo

             半桥

leen420

qihm 发表于 2024-4-11 17:05
可以理解成两个二极管负极并联，这东西70年代的机器比较常用。

厉害，这个机器是50多年前的机器

leen420

整流的效果不如桥式整流呗？

leen420

交易区新帖推荐

这样的机器打理起来很麻烦，管脚很多都氧化发黑了，配件基本没有，替换的也不好找

咝咝入扣

leen420 发表于 2024-4-11 21:58
整流的效果不如桥式整流呗？

半桥整流效果跟全桥其实是一样的，区别在于变压器绕组半桥比全桥多一组（臂）。

胜利。

leen420 发表于 2024-4-11 22:01
这样的机器打理起来很麻烦，管脚很多都氧化发黑了，配件基本没有，替换的也不好找

DIY 两粒二极管合一，参数查手册，耐压整流安数就大不就小。

stone_hou

半波整流，要求变压器有中心抽头

leen420

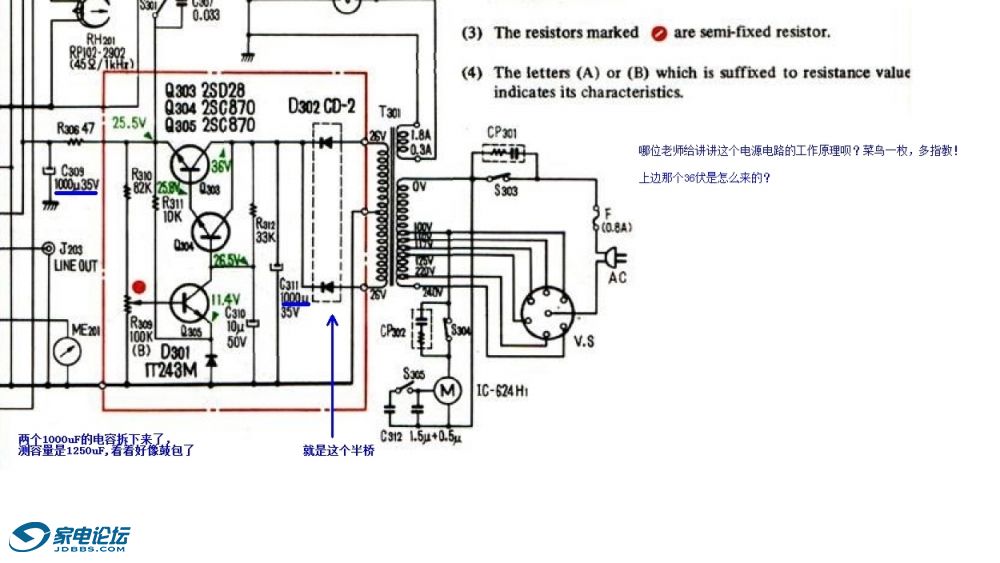

这个是电源的电路图，半桥图示就是两个二极管，哪位老师给讲讲这个电路原理呗？谢谢！

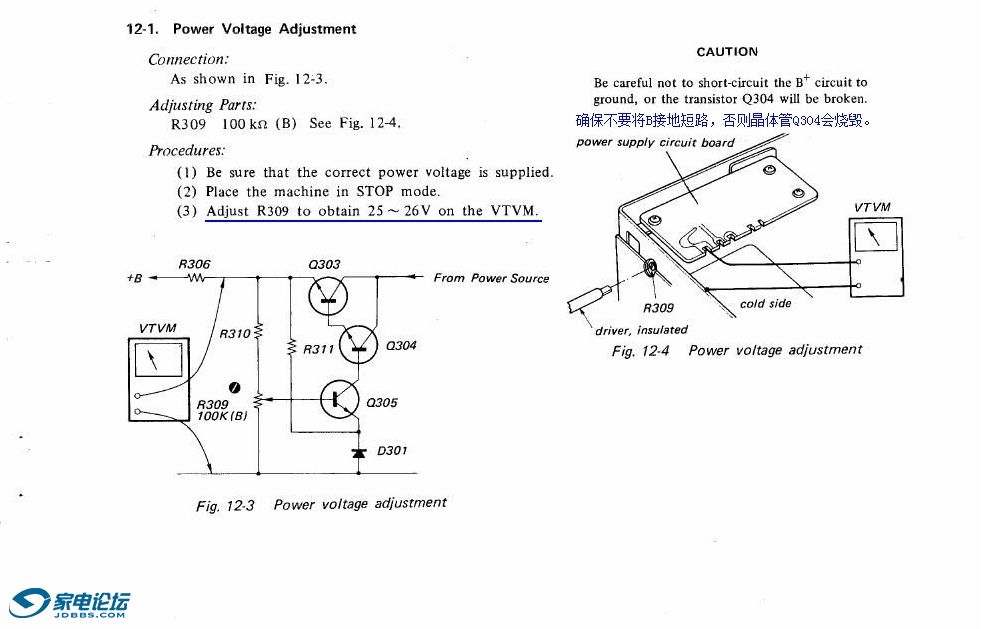

还有手册中提到测量时不能将B点短路接地量，这是不是特例啊？那上图中其他点（绿色）的电压测量是不是可以接地量？

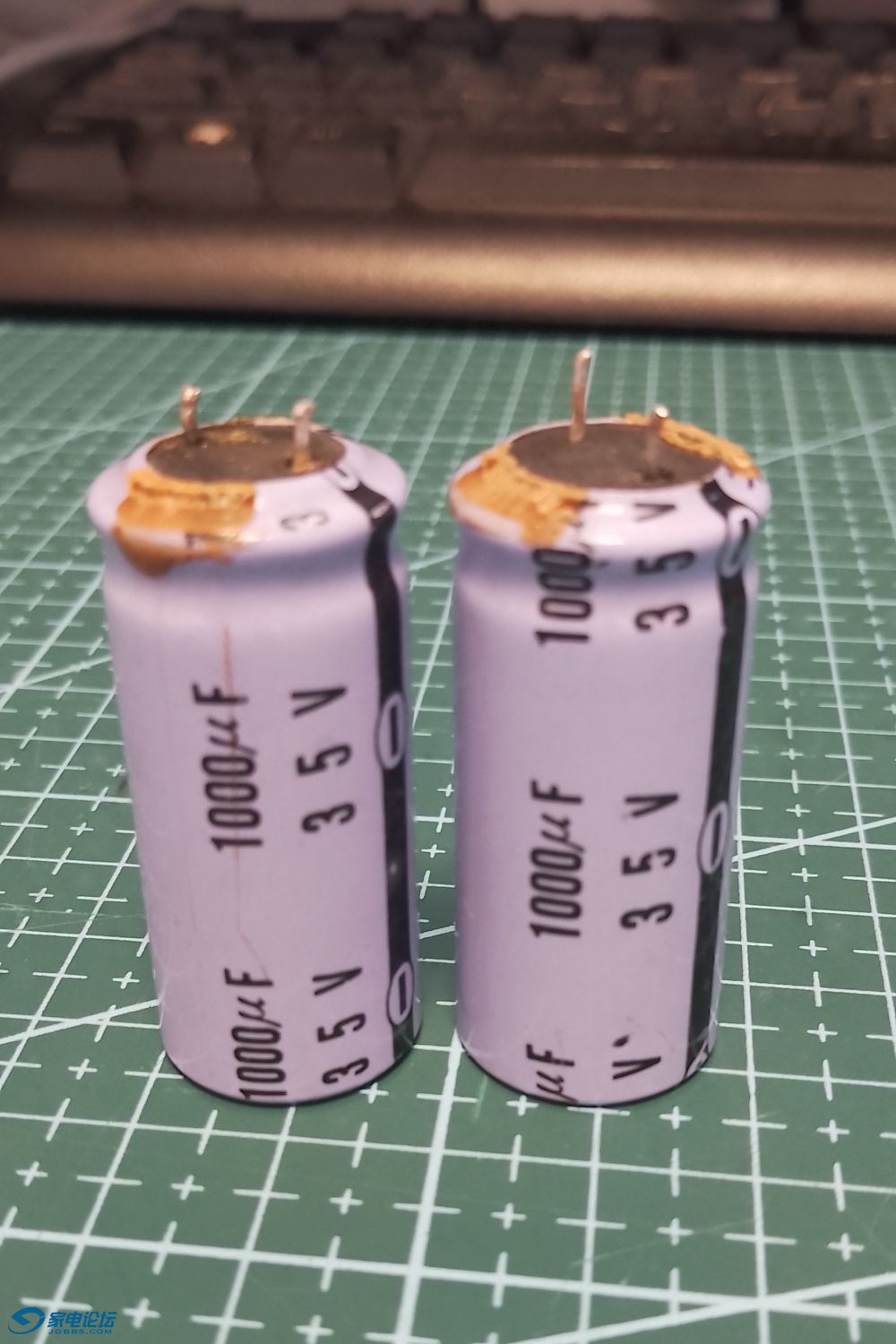

拆下来的电容

lqngk

提醒你测量的时候不要将正极短路没毛病

leen420

lqngk 发表于 2024-4-12 09:51
提醒你测量的时候不要将正极短路没毛病

请教了

otl

标准的全波整流，百度吧。所有测量都一样，不要将+和-短路而已。

建华

整流电路分析起来也挺有意思的，半波，全波，桥式，倍压。桥式又有单相和三相整流桥。

7r093

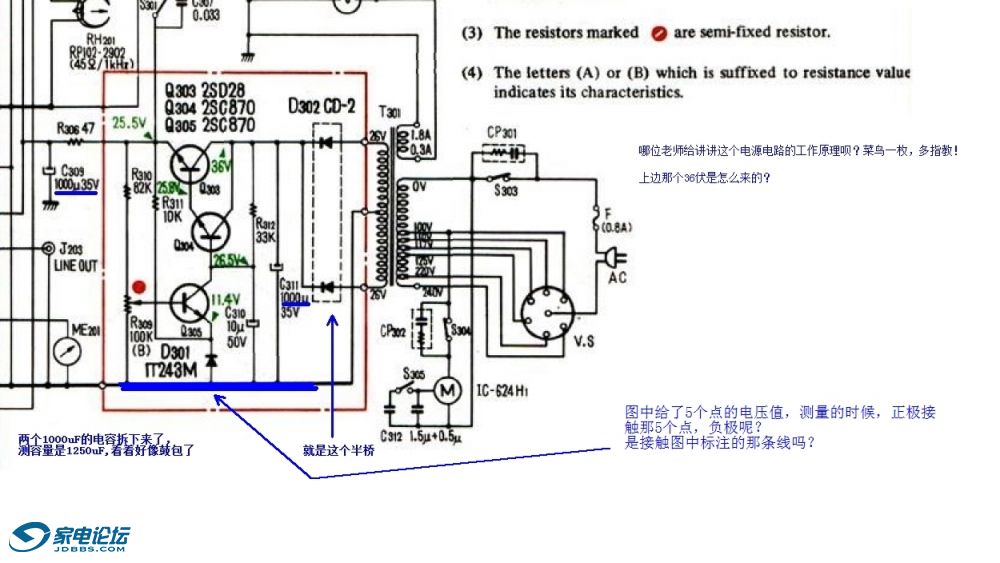

标准的全波整流，36V怎么来的？当然是变压器通过整流来的。变压器输出26V交流整流后26VX1.414=~36V（如你的市电是220V），通过Q303~Q305可调稳压电源电路输出25.5V电压。你标注的蓝线就是参考地线，图纸标注的电压都是以这个参考地测量所得。
