【求助】瘸子治成了瞎子-机子终于被我折腾坏了！

jason8763

咝咝入扣 发表于 2024-5-11 23:02
从你描述的情况，两个方面：
1、更换了变压器的话，后换的变压器次级输出电压一定要与原变压器匹配一致， ...

谢谢！
问了修理师傅之前的变压器还在，到时把机子拿过去顺便量一量那个变压器。
飞线翻折确实容易断掉，之前这个飞线就是我调方位角多次拆机芯的时候折断的（后来才发现拧方位角螺丝可以不用拆机芯，面板上有个孔能伸进螺丝刀）
现在把这根飞线重新焊牢固了，看了一下暂时没找到其他飞线脱落的，估计是有电容坏了
我刚把主板拆下翻过来焊飞线的时候发现有几个电容是的焊点跟原装的焊点不一样，应该是换上去了；不知道是不是这几个电容问题；刚刚咋没顺手测一下，正面能够到的电容之前都测了没啥问题，这几个脚在反面，当时没检查到；刚刚焊好飞线又把主板装上去了，算了，明天有空再测一下吧，太晚了不搞了，明早还要起来搬砖。
感谢入扣大佬指教！

joy021

交易区新帖推荐

找到原因了吗

jason8763

joy021 发表于 2024-5-12 17:44
找到原因了吗

感谢关注，暂时还没有，今天在上班，刚下班，晚上再找找看，到时会更新进度，还请多多指教！谢谢！

jason8763

whswhs1975 发表于 2024-5-11 22:35
最好买晚出的机器  集成度高  稳定   这么多线   太容易坏了

感谢关注。这是入坑的第一台卡座，当时也不太懂，看着录放还行就买了，知道自己又菜又爱折腾，所以就先弄个低端的练练手的，怕好的忍不住动手搞坏了可惜，后面再买就知道了，动手的时候心里也会有个数，知道哪些能动哪些不能动

jason8763

更新: 为了方便检测，我把板子从机子里拆出来了，慢慢检测，希望能找到问题

jason8763

交易区新帖推荐

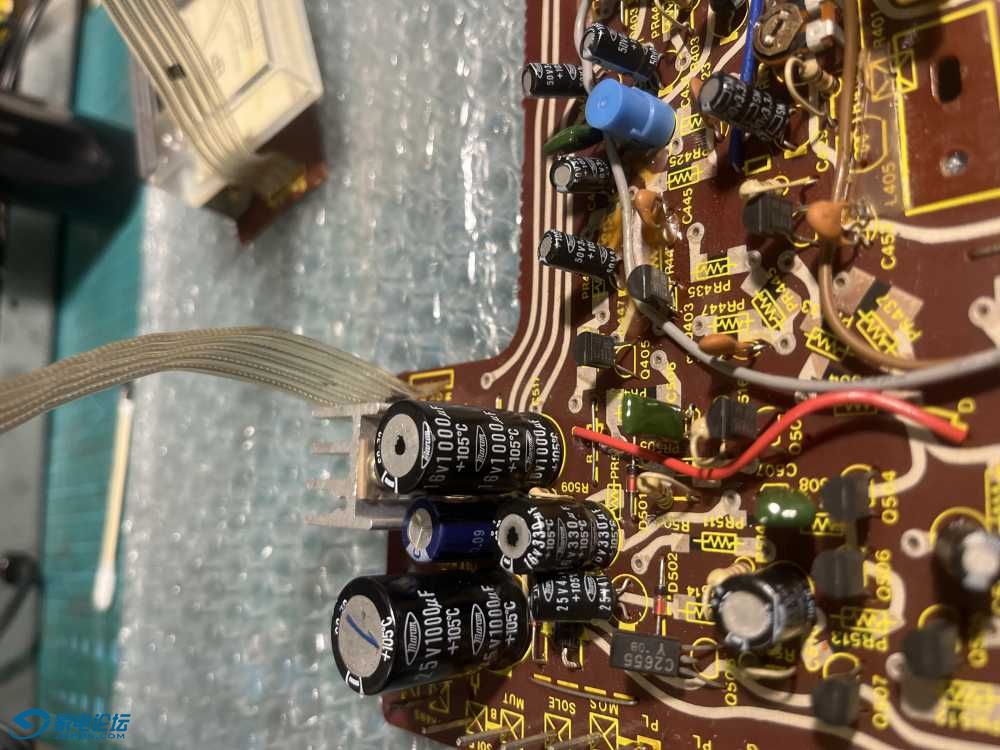

图1

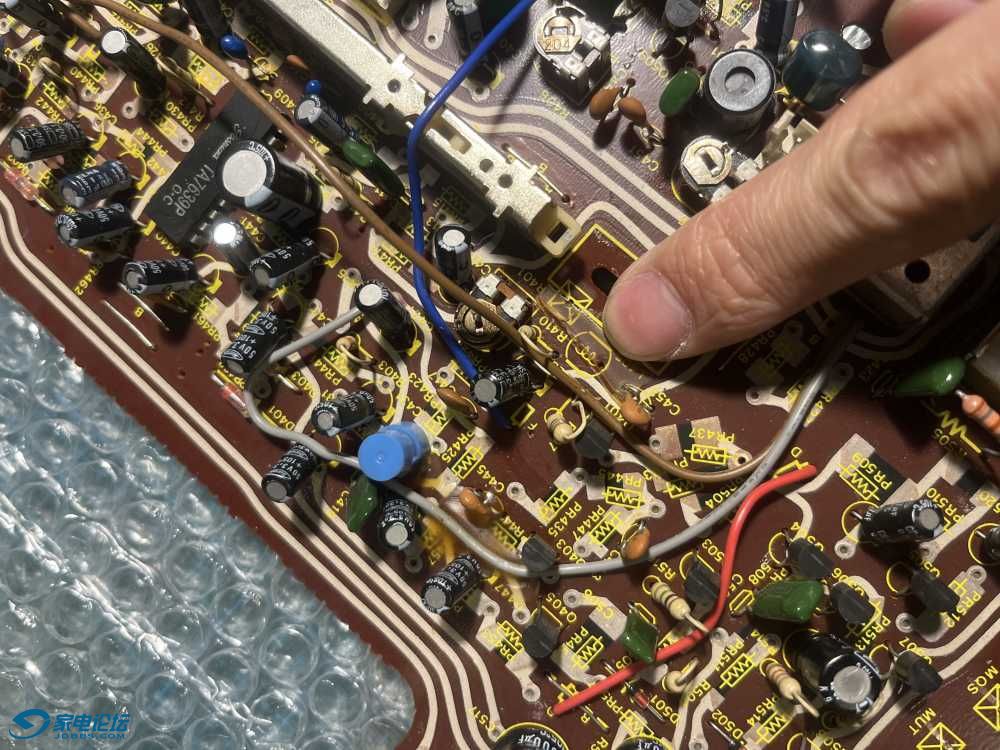

图2

图3

图4

图5



更新:
有两颗电容16V 1000uf 和16V 330uf（图3中头上被我标上黑点的）
万用表调到电阻1K档，指针校零，
黑表笔接电容正极，红表笔接电容负极，万用表指针一直向右摆到0刻度右边一点点然后又回到0上，交换红黑表笔也是同样的反应（图1图2）。

求问: 能否判断这两颗电容击穿短路？


还有图4那个蓝色的不知道是啥，上面标着223K，板子正面那个位置标的是一个线圈的标志如图5。测出来电阻是60Ω，不知道有问题不

wkz

蓝色的是电感。电容一般不会击穿短路的，你这个还焊在板子上，测出来根本不准，要短路也可能是其他地方短路了。

wkz

电感应该是正常的，怀疑电容短路的话需要从主板上焊下来再检测。

d6x

eg530负极和外壳接一起短路的，eg510不是，你直接换，可能卡座没有保护电阻直接烧了

d6x

eg530换之前把外壳和负极的焊点断开，不然有些机器直接短路烧毁。

jason8763

d6x 发表于 2024-5-13 09:12
eg530负极和外壳接一起短路的，eg510不是，你直接换，可能卡座没有保护电阻直接烧了

感谢！请问eg530是哪个？我这文科生真的是是电路小白，还请不要笑话

咝咝入扣

jason8763 发表于 2024-5-13 11:16
感谢！请问eg530是哪个？我这文科生真的是是电路小白，还请不要笑话

D大师在回应你一楼里面提到的电机啊

jason8763

d6x 发表于 2024-5-13 09:14
eg530换之前把外壳和负极的焊点断开，不然有些机器直接短路烧毁。

哦哦，您说的是电机吗？电机负极好像确实是跟外壳接上的，买来时就这样，我以为就这么接的，非常感谢，我改一下

jason8763

咝咝入扣 发表于 2024-5-13 11:23
D大师在回应你一楼里面提到的电机啊

我刚刚发现了，非常感谢！这个电机买来就是这样，我以为就该这么接，看来是它导致的电路烧毁

天籁的音

玩机的最高境界，是会折腾机器。
