请教一个电平调0的问题

seasons.lb

1.测试设备连接如图2所示。

2.播放标准录音水平的测试磁带部分(QZZCFM 315Hz)，并使用VTVM测量输出水平在测试点TP701(L-CH)，TP702(R-CH)。

3.对两个通道进行测量。

标准值:0.7±0.08V[约0.28V:在测试点TP701(L-CH)和TP702 (R-CH)

调整

1.如果测量值不在标准范围内，则调整VR1 (L-CH)或VR2(R-CH) (见图1)。

2整后，再次勾选“回放频率响应”

以上是调整0db的技术说明，但是实际在调整过程中测试点TP701与TP702按要求调成0.28v后，在lineout那里测得的电压为0.5v不到，把lineout调成0.7v后TP701与TP702的电压会变成0.4v左右，我能确定的是输出电位器已开到最大，我这倒底是调成lineout 0.7V还是测试点0.28V，请各位大神指教

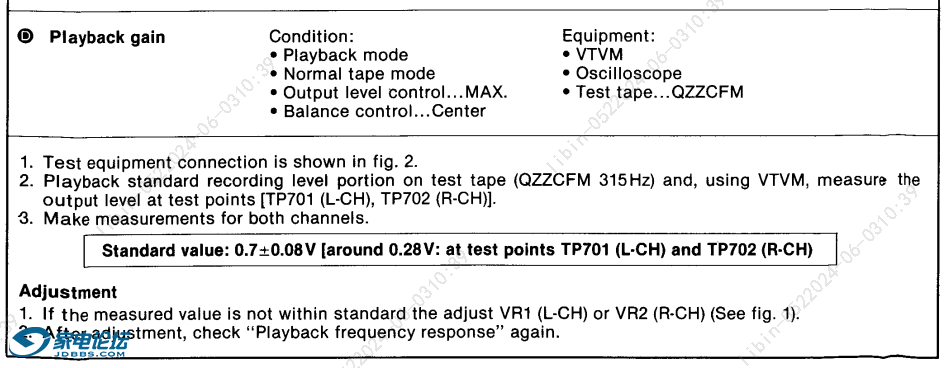

下面是原始文档

coffee_bean

交易区新帖推荐

是松下B100吧？看电路图，TP701测试点是杜比解码的输出端，之后又经过IC700-1、Q11、IC5（pin16->1)、IC3-1、IC5（pin2->3)才到线路输出。这5个缓冲放大环节的电压放大倍数约2.5倍，0.28×2.5=0.7，因此厂家的数据没问题。你选测试点或线路输出来校准都行，取决于你的需求。如果你是杜比控，想要精确校准，那就用杜比电平带调到测试点0.39V。如果像坛里多数人那样从来不用杜比，只要左右平衡那就别调，电平的精确值不太重要，实在想调就用原厂等效测试带（160nWb/m）调到0.7V。

seasons.lb

coffee_bean 发表于 2024-6-3 17:19
是松下B100吧？看电路图，TP701测试点是杜比解码的输出端，之后又经过IC700-1、Q11、IC5（pin16->1)、IC3-1 ...

老哥高手，这也能看出机型

coffee_bean

seasons.lb 发表于 2024-6-3 17:41
老哥高手，这也能看出机型

因为买过
这机虽是顶级，电路和声音却不咋样，估计你玩一阵就想扔

zazazz3123

coffee_bean 发表于 2024-6-3 17:19
是松下B100吧？看电路图，TP701测试点是杜比解码的输出端，之后又经过IC700-1、Q11、IC5（pin16->1)、IC3-1 ...

高手。跪拜。

coffee_bean

交易区新帖推荐

zazazz3123 发表于 2024-6-3 18:06
高手。跪拜。

杀手来了，失敬失敬~

seasons.lb

coffee_bean 发表于 2024-6-3 17:48
因为买过
这机虽是顶级，电路和声音却不咋样，估计你玩一阵就想扔

被严重高估的机型，板子都是一块大板

coffee_bean

楼主再确认下测试点的位置是否看错了。如果确认无误，那杜比之后的环节就有问题了，重点排查输出电位器，看是否接触不良。

tompeng

coffee_bean 发表于 2024-6-3 17:19
是松下B100吧？看电路图，TP701测试点是杜比解码的输出端，之后又经过IC700-1、Q11、IC5（pin16->1)、IC3-1 ...

这个就高手了

seasons.lb

coffee_bean 发表于 2024-6-3 18:33
楼主再确认下测试点的位置是否看错了。如果确认无误，那杜比之后的环节就有问题了，重点排查输出电位器，看 ...

电位器都清理上油了，肯定沒问题

zazazz3123

coffee_bean 发表于 2024-6-3 18:28
杀手来了，失敬失敬~

三人行必有我师，家电里面高手很多。修机器的不一定是高手。但是你一定是高手。

seasons.lb

coffee_bean 发表于 2024-6-3 18:33
楼主再确认下测试点的位置是否看错了。如果确认无误，那杜比之后的环节就有问题了，重点排查输出电位器，看 ...

应该是我的万用表测量准确度不够，已购入毫伏表

seasons.lb

coffee_bean 发表于 2024-6-3 17:48
因为买过
这机虽是顶级，电路和声音却不咋样，估计你玩一阵就想扔

老哥，这机使用的315hz 的0db测试带是160磁平的吧，我不会一开始就走错路了吧

zazazz3123

seasons.lb 发表于 2024-6-6 09:37
应该是我的万用表测量准确度不够，已购入毫伏表

万用表交流频响不够的多。 真有效值的万用表一般频响够。  不过贵。

seasons.lb

zazazz3123 发表于 2024-6-6 15:21
万用表交流频响不够的多。 真有效值的万用表一般频响够。  不过贵。

几十块的胜利表，交流2v档有四位显示
