本帖最后由 hwhan525 于 2024-6-7 10:04 编辑

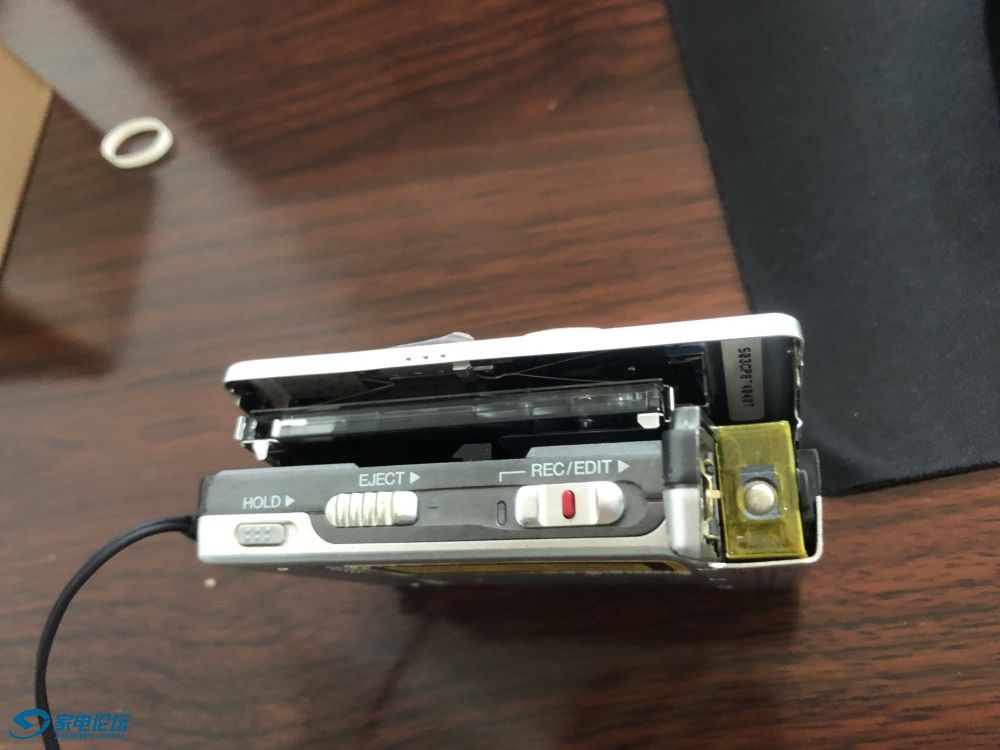

分享爱华F70锂电池换电芯增加USB充电方法。供爱动手的坛友参考，防删出图中成品电池999999元。

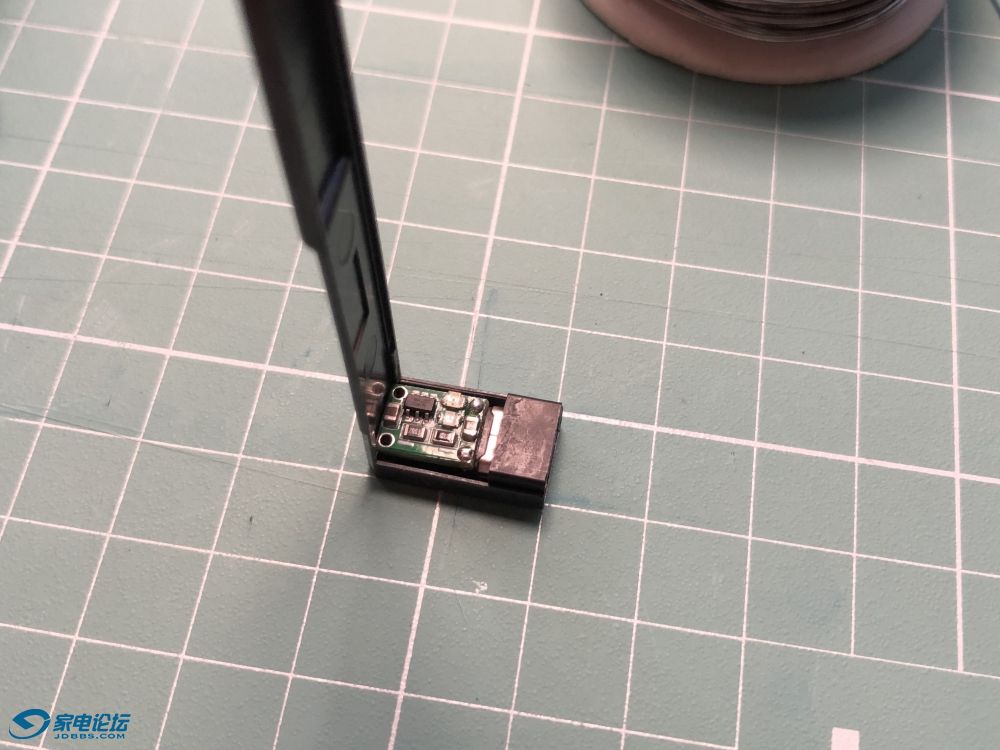

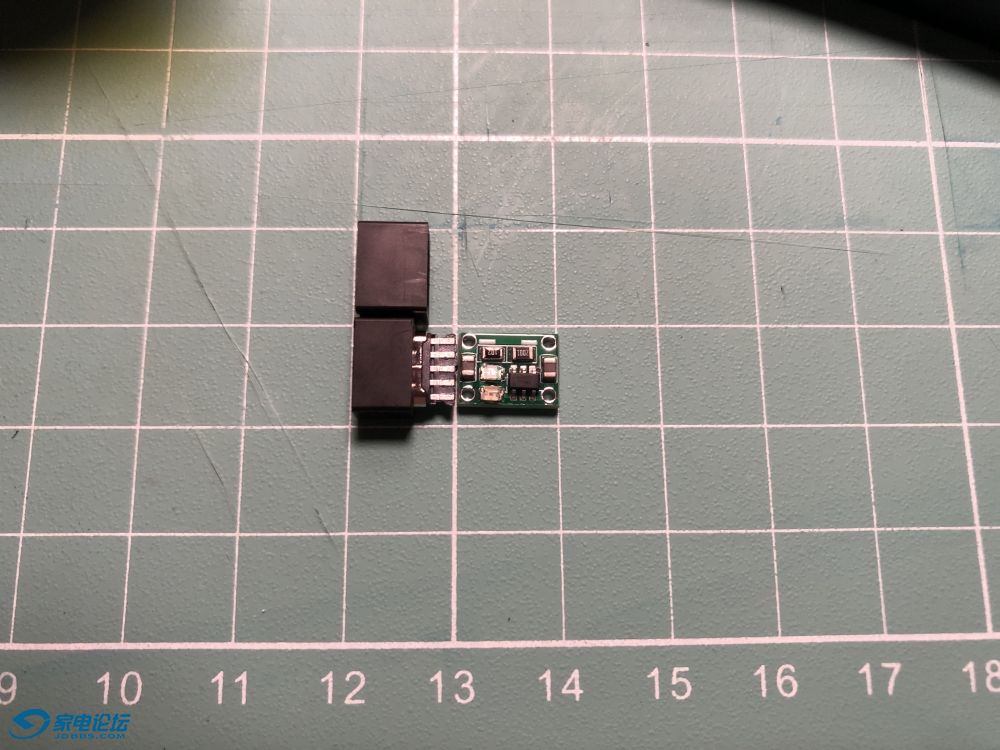

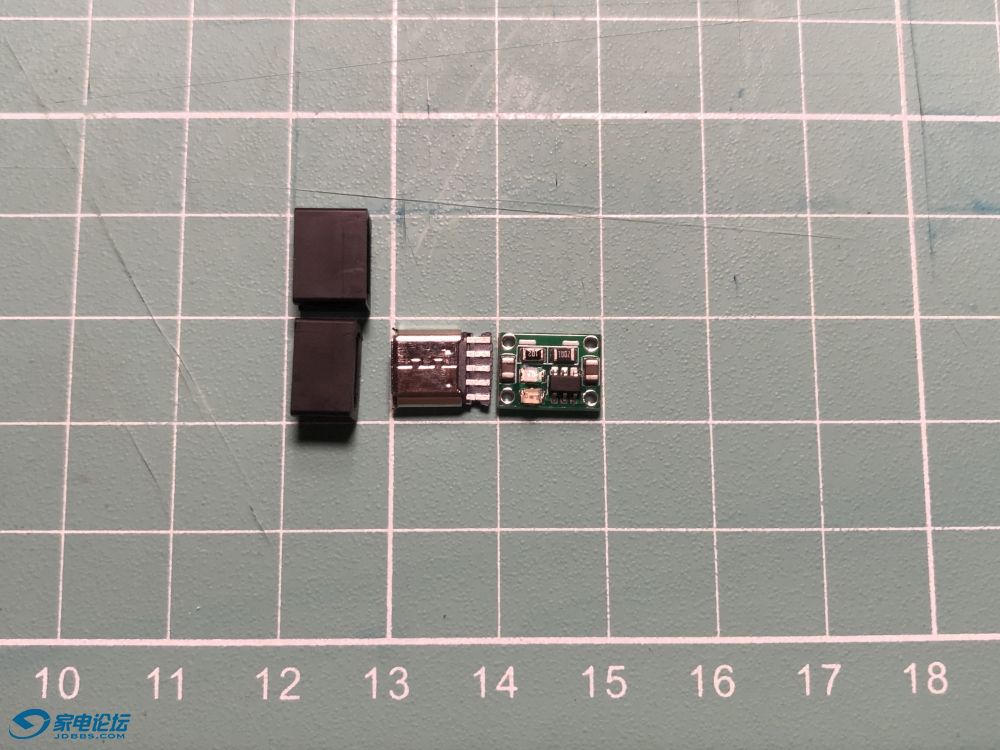

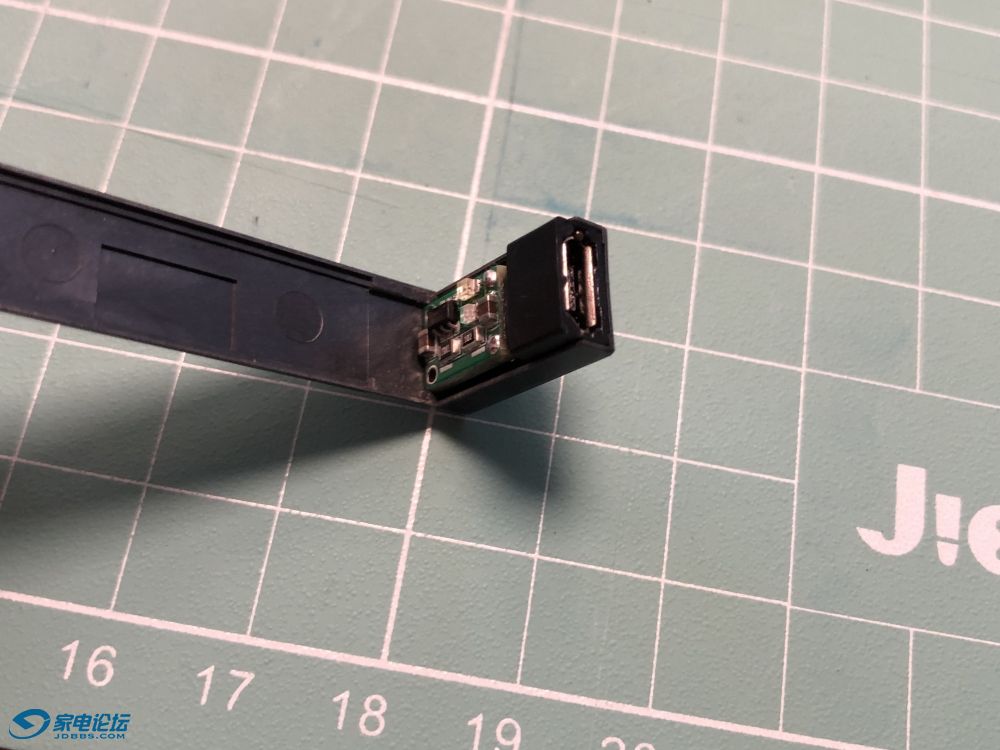

1. 准备材料：迷你充电板，micro USB插座套件，充电板有输出100MA,200MA,300MA,500MA四种规格，个人建议用200或300的，500的发热比较严重。这玩意不值钱安装好后要坏了换一个那是超级麻烦。（某宝有售，避免广告嫌疑，就不提供链接了） 2. micro USB插座黑色塑料部分长了点会挡住电池支架正极圆孔，需要用锉刀打磨些。 3. 套件组合后（要用502加固） 4. 中间三个触点用隔热胶带密封，避免跟充电板焊接时候照成连锡。 5. micro USB插座与充电板焊接，注意是焊输入端，正负极别接错，接反必烧。焊接不能太慢以免烫坏充电板。这两个配件跟量身定做的一样，完美结合。焊接后插电测试是否正常，亮蓝灯即可。 6. 组合后放入原装电池塑料支架，正常的话丝毫不差。

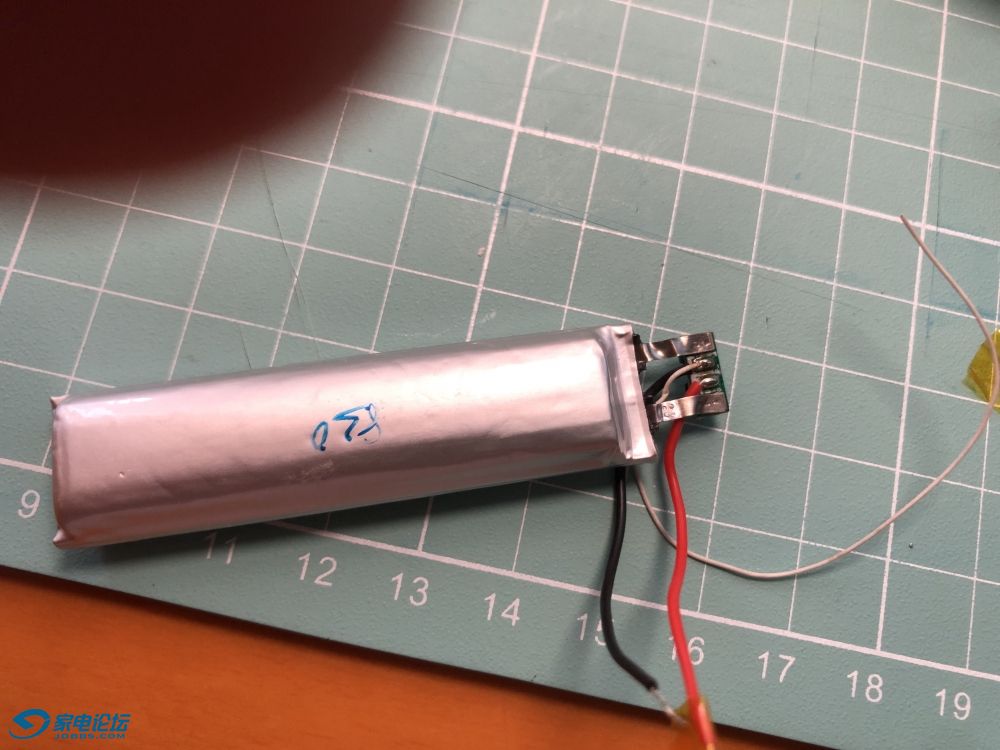

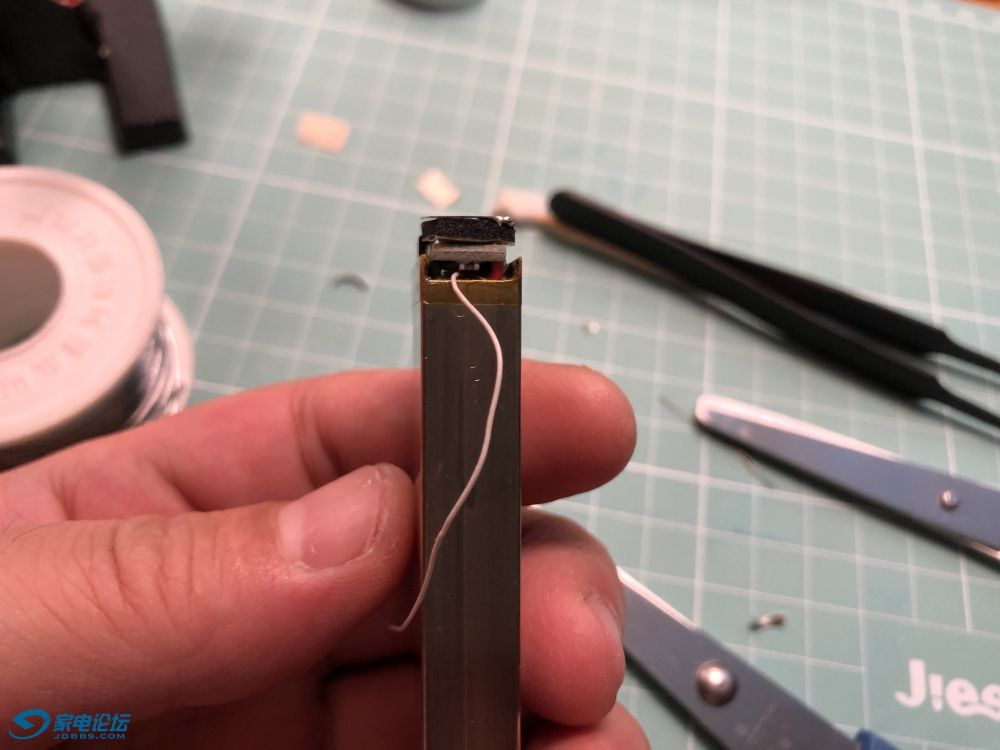

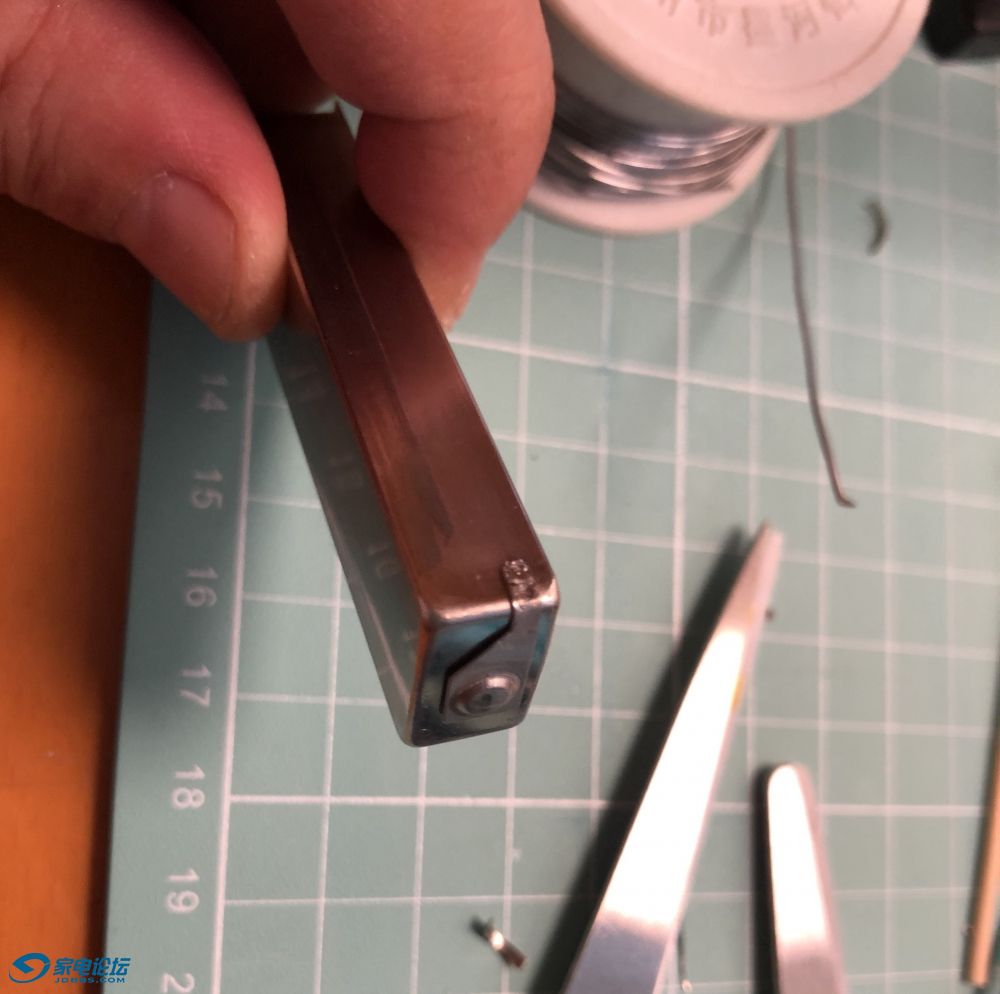

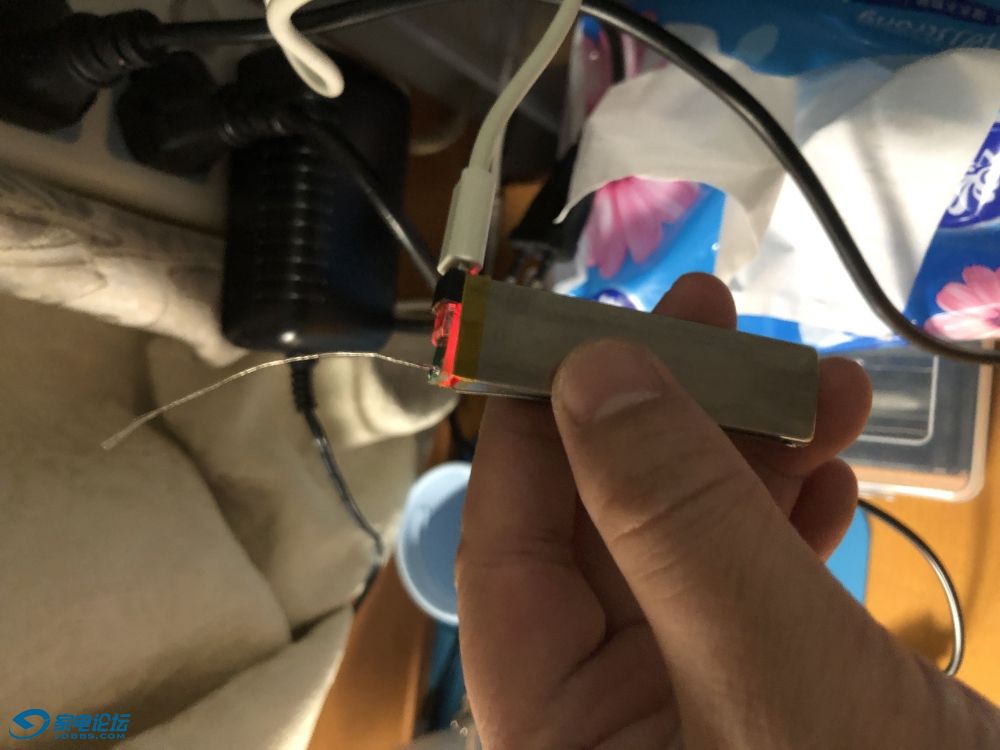

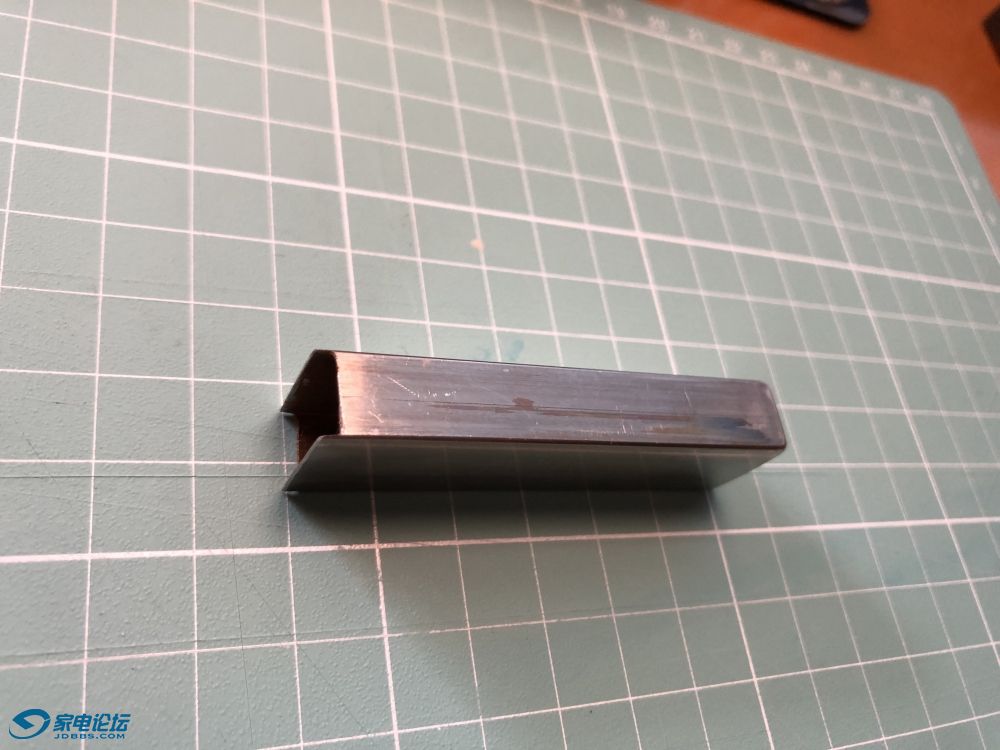

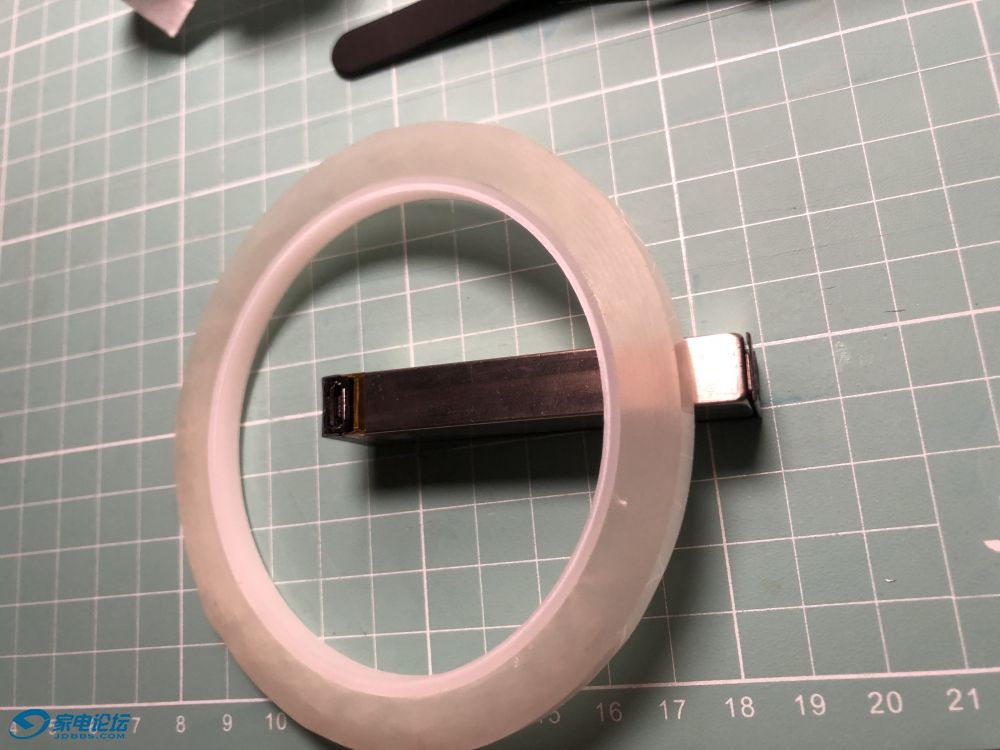

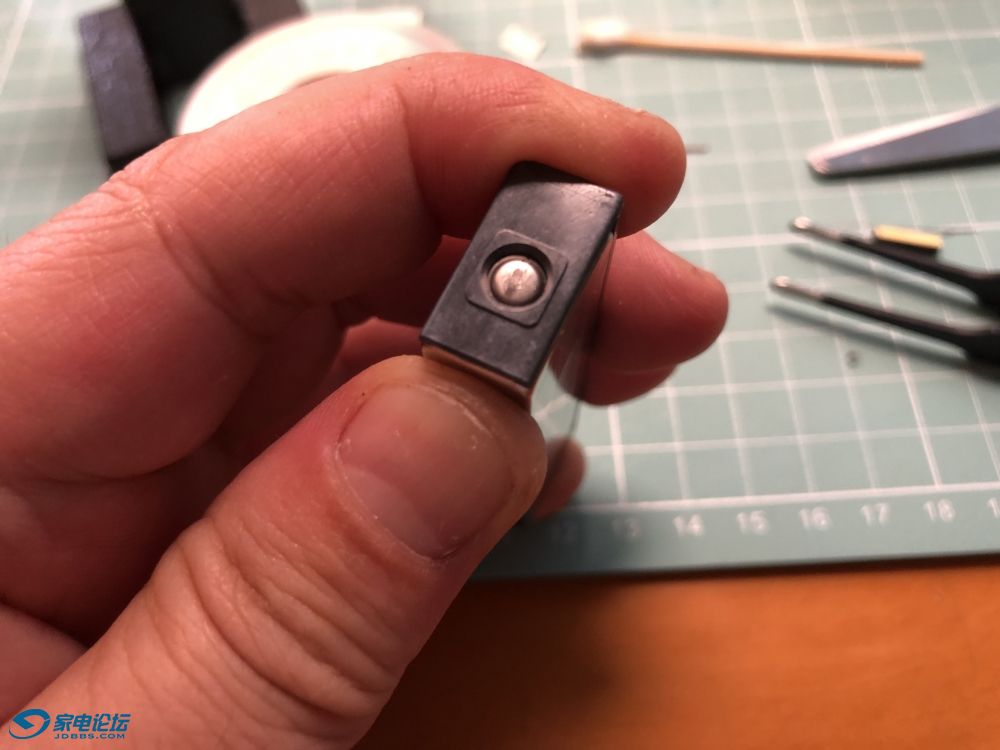

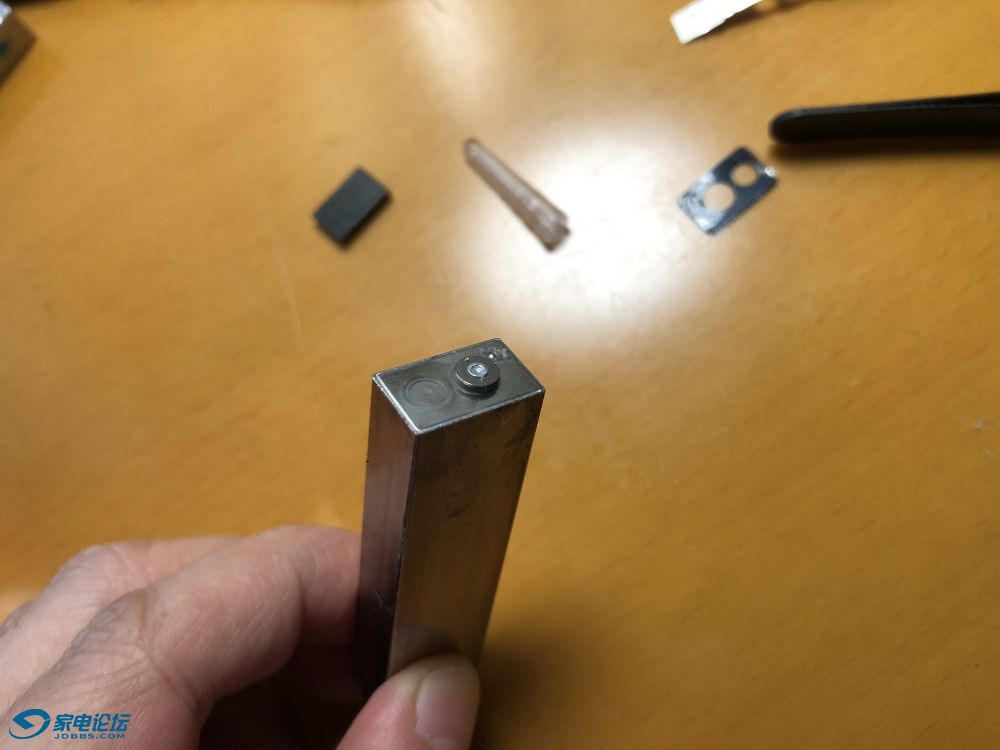

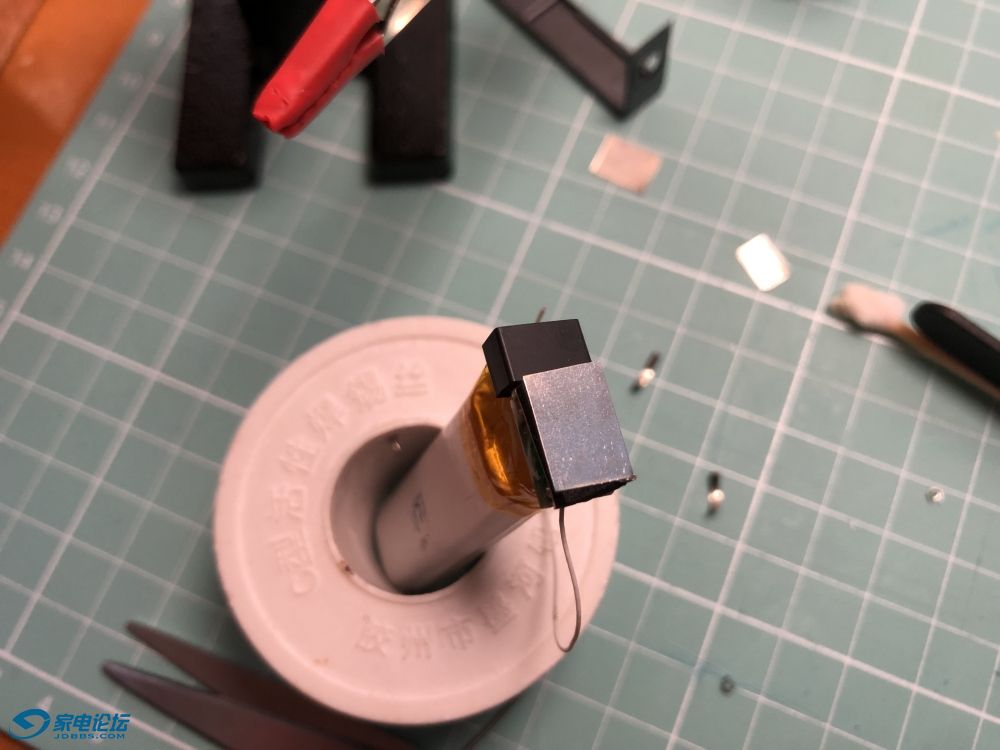

7. 原装电池铁壳，这个需要花时间取出原装电芯后慢慢打磨，缺口深度跟USB塑料件突出部分吻合即可,最累的就是这个了，要有耐心！ 8. 电芯负极部分加焊一条引线出来待用，正极不动，焊接小心不要短路，正负极离的很近。焊好后按原先的做好绝缘。（电芯规格901660，容量在800-900mAh），空间已经是极限了，不能再大了。 9. 电芯焊接到充电板上，按图中焊接，看好正负极。正极多预留一段，还要跟正极金属片焊接。白色的是负极，导线金属裸露的是正极。这里做好后再插电测试下看是否充电正常，看指示灯亮红灯就OK了。 10. 正极焊到金属片上（金属片可以用点焊条剪一小段使用），做好金属片跟充电板绝缘，这里用稍微硬点的海绵垫，正极线可以穿过海绵再焊到金属片上，厚度高出USB塑料件一些即可。海绵垫既可做到绝缘又能顶住正极金属片不会下陷。 11. 负极金属片可以用原装的，焊接点焊都可以，空间有限焊接点不能太厚，再把白色负极线焊到这里就可以，整个铁壳都是负极，白色线焊到铁壳与支架结合面的任何地方都可以。 12. 做好铁壳跟正极红线的绝缘，容易短路的地方就是那个红线跟铁壳部分，铁壳开口处用隔热胶带粘一圈，一定要做好绝缘隔离。 13. 接下来就可以装到电池支架上了，严丝合缝。

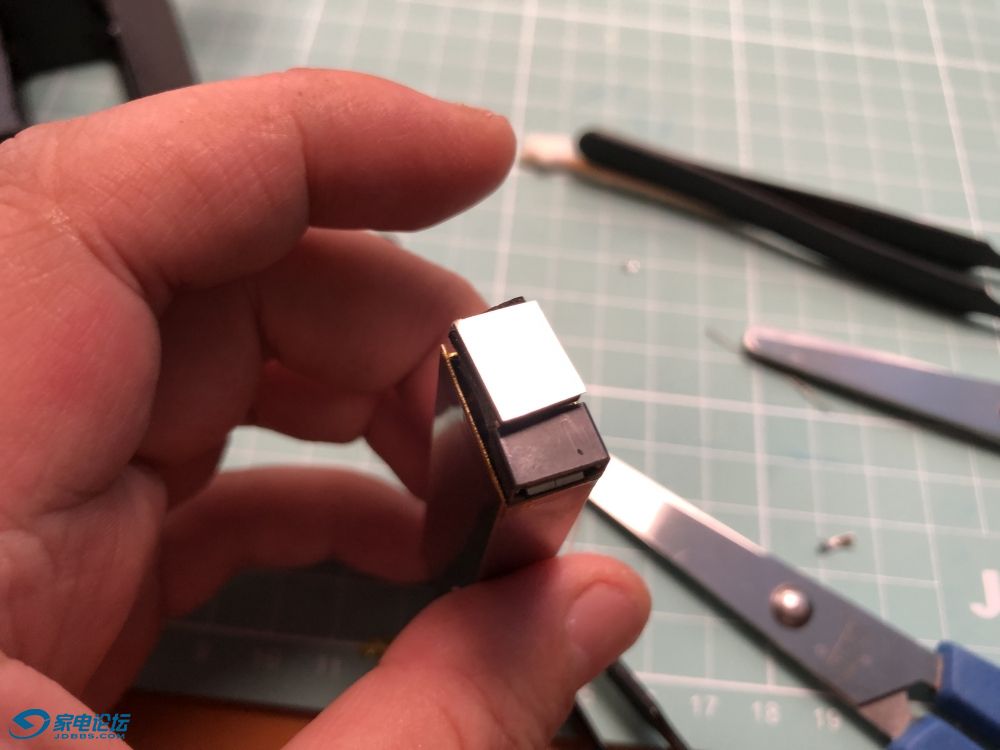

14. 一切正常后用502将USB口的塑料件跟电池支架粘合，再用玛拉胶带固定金属壳跟支架。

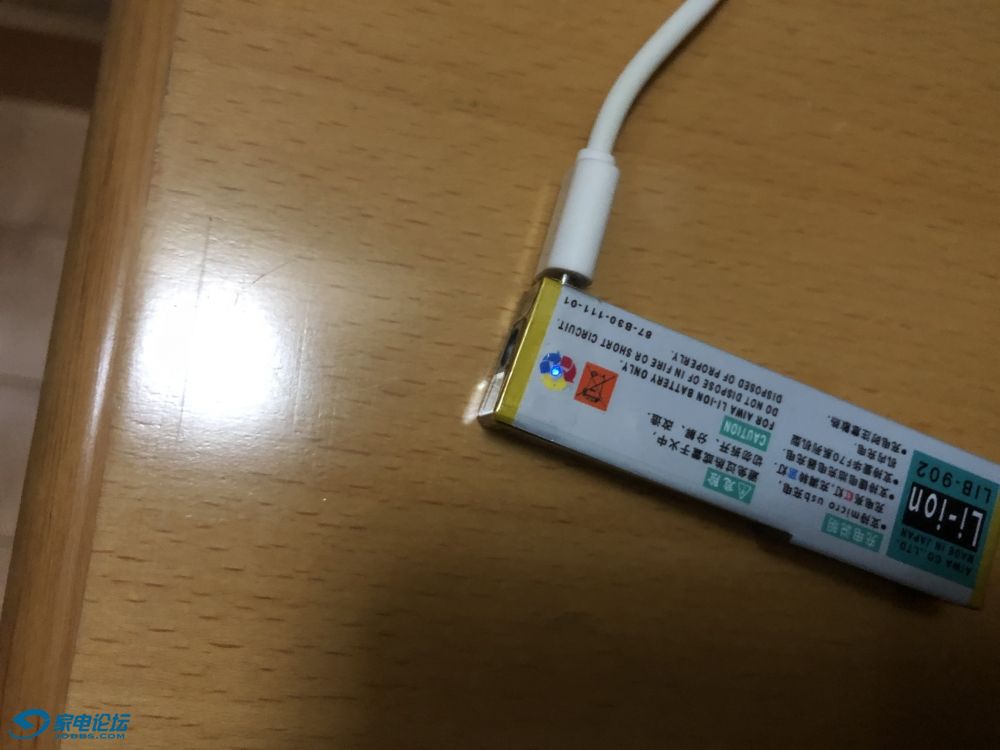

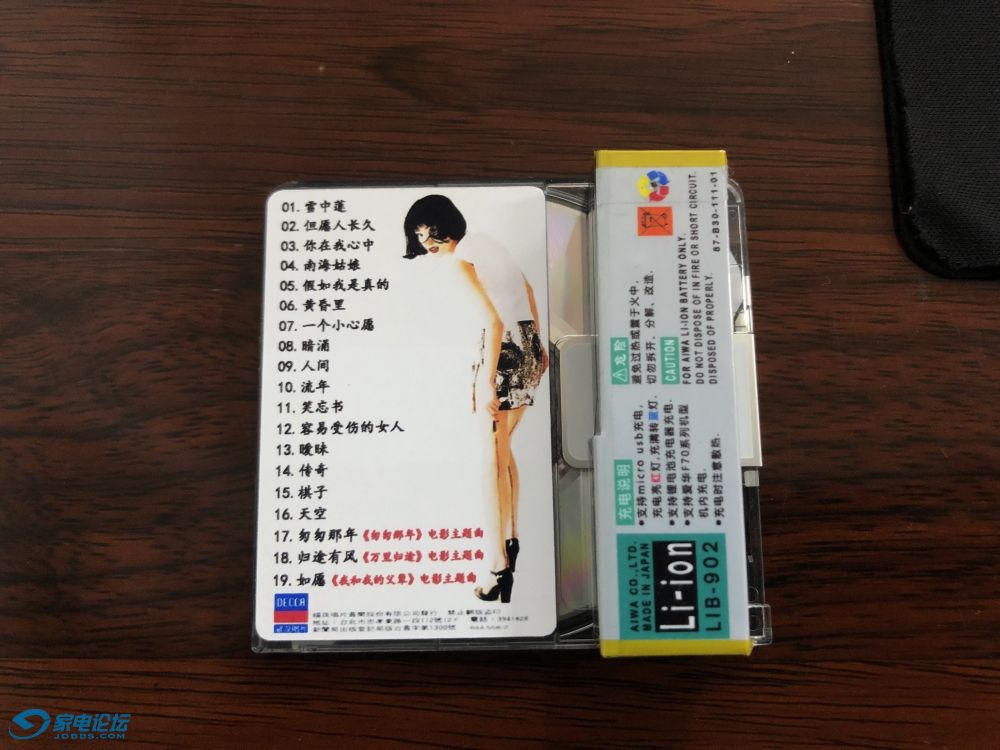

15. 打印贴纸，裁剪黏贴。不注重外观的可以不用做，（不过铁壳部分要用胶带做好绝缘）会PS的可以自己做个。图片是店家最后定稿后发给我的，不可以直接打印，尺寸不对！ 16. 最后给充电指示灯开个小孔，用直径0.8毫米的钻头（或更小的都可以）在可循环图标中心位置钻一个小洞，操作一定要轻点用低速慢慢钻，以免穿透瞬间损坏到里面线路。 17. 仅供喜欢动手爱折腾的坛友参考，最后祝大家端午快乐，听歌愉快！
|

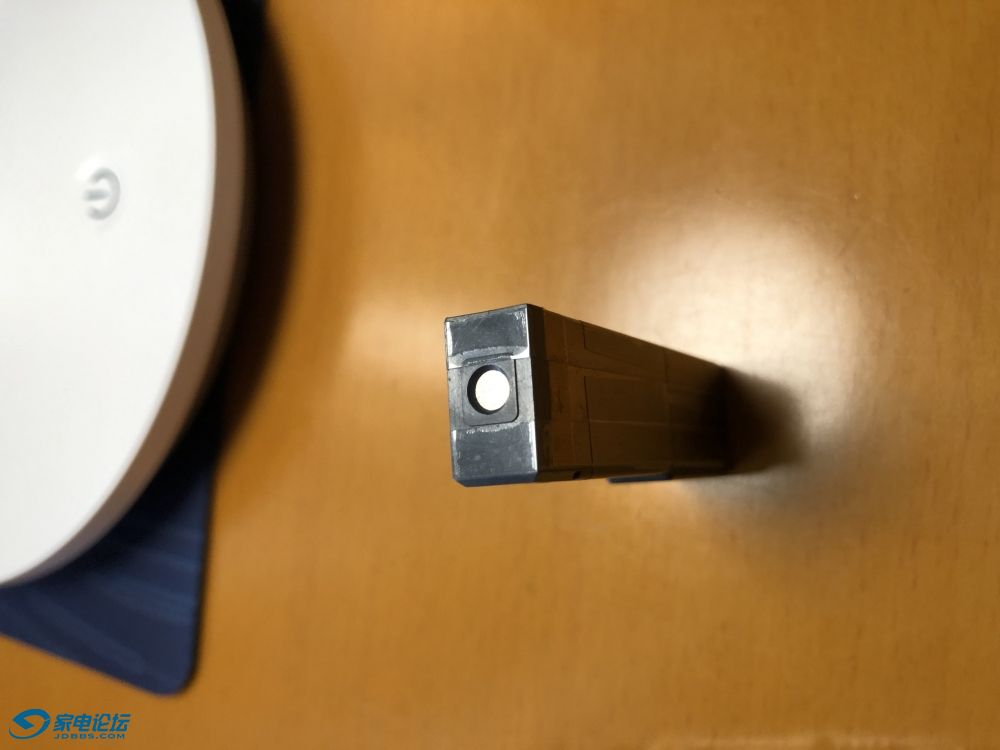

/1
