打理一部爱华JS415机器

dennischan2024

JS415, 爱华的中端机型，是原J470的升级版本。J470是爱华早年自已发布的大写LOGO,  JS415是索尼入主后更换了小写LOGO的机型。

把J470和JS415的线路放在一起看会发现两者惊人的相似，主要的电路设计一模一样。除了JS415的T/R切换是按键式而J470的拨动式外，后放的4533输出端也有一点不一样，JS415是输出直耦，大幅度减少了电解电容耦合造成的失真，而J470还是传统的电解电容耦合。

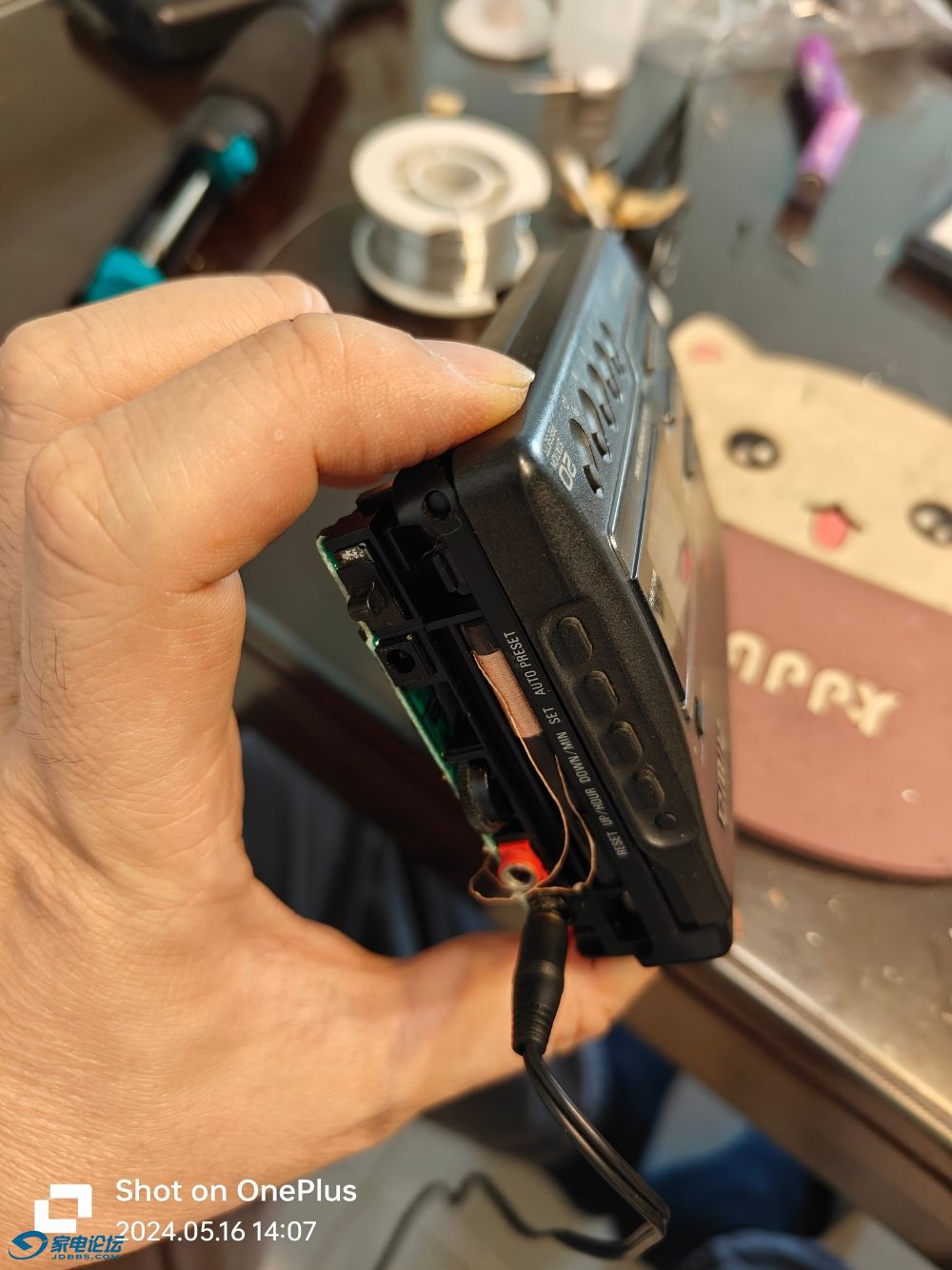

废话不多说，先上照片。一部外观差得一比的机器，LCD屏也坏了。功能全部不能用，但主板是没修过的。外壳肯定是要换的了，好在手上有另一套外壳，是别人修机失败退出的，主板已经修得不成样，正好可以把壳用上，2 in 1 ，两台合并成一台

dennischan2024

交易区新帖推荐

先修LCD显示屏

坏的显示屏只是背纸不行了，换一张就行，其实也很简单，


但是这个LCD要解焊下来换，干脆就直接把另一台好的LCD换进来就是了


两个取下来的LCD屏放在一起

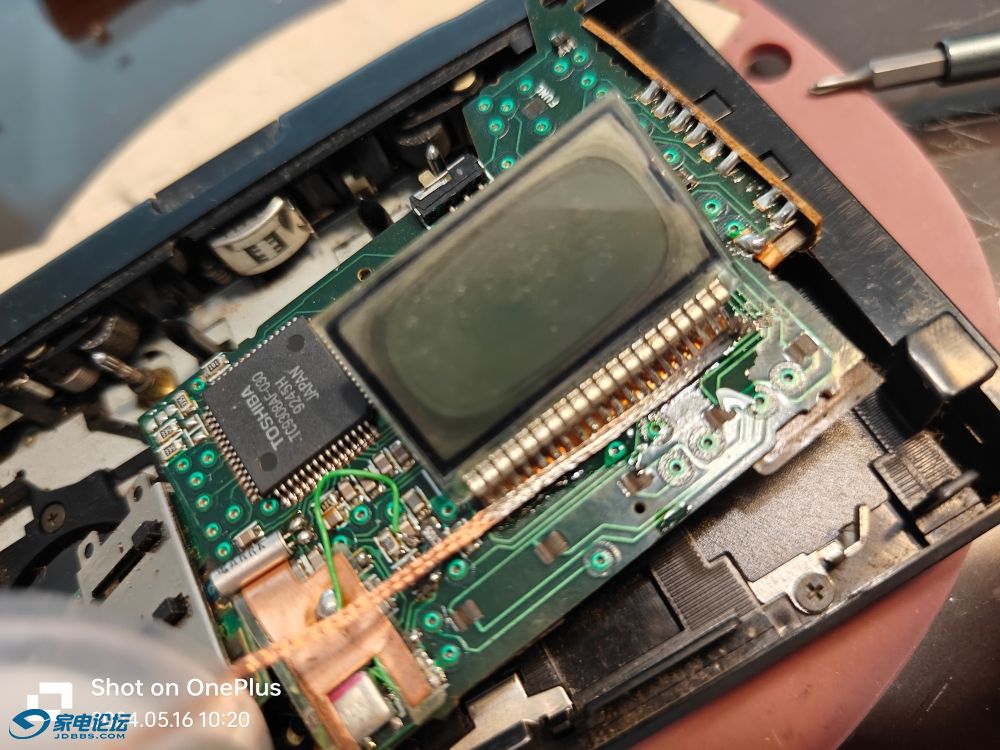

把好的LCD焊接起来，在放大镜下操作还是比较熟练的


换好LCD的前面板LCD驱动板

dennischan2024

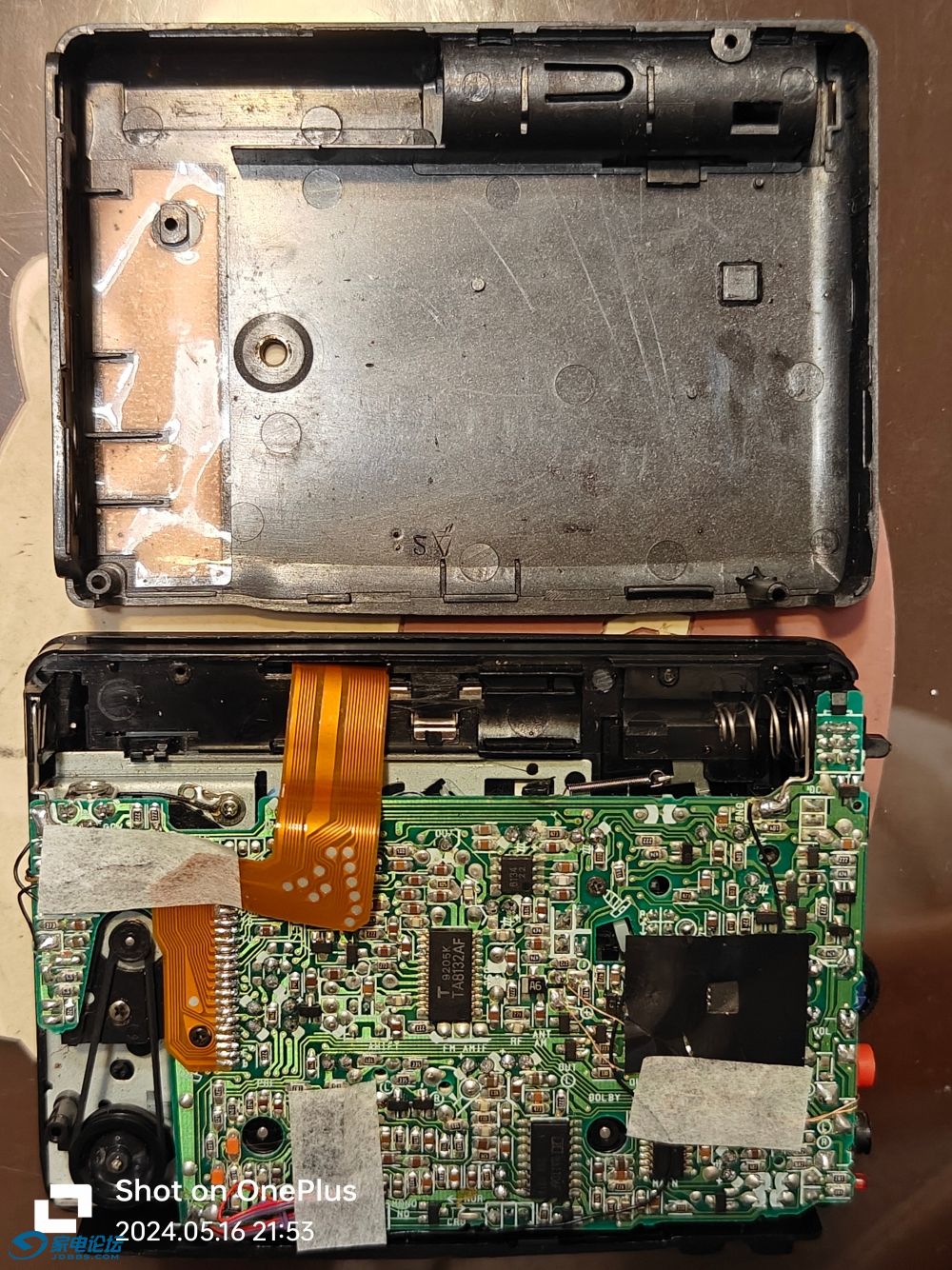

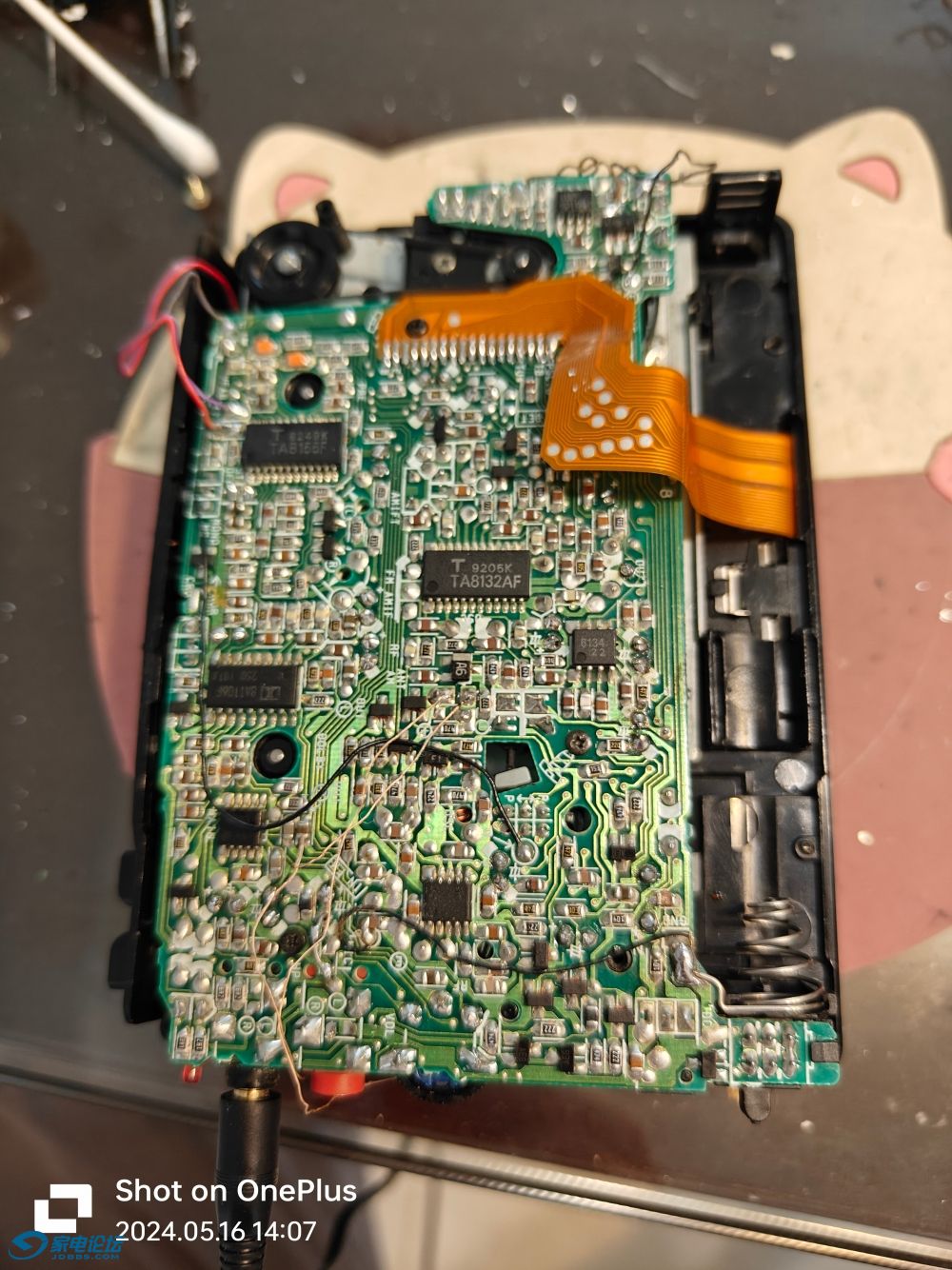

机芯主板分离


先打理机芯


两个主导轴都拆出来清理润滑，其中带齿轮的要检查齿轮是否完好无损，重度使用的机器这个齿轮就变形了，易产生颤音和影响抖晃率

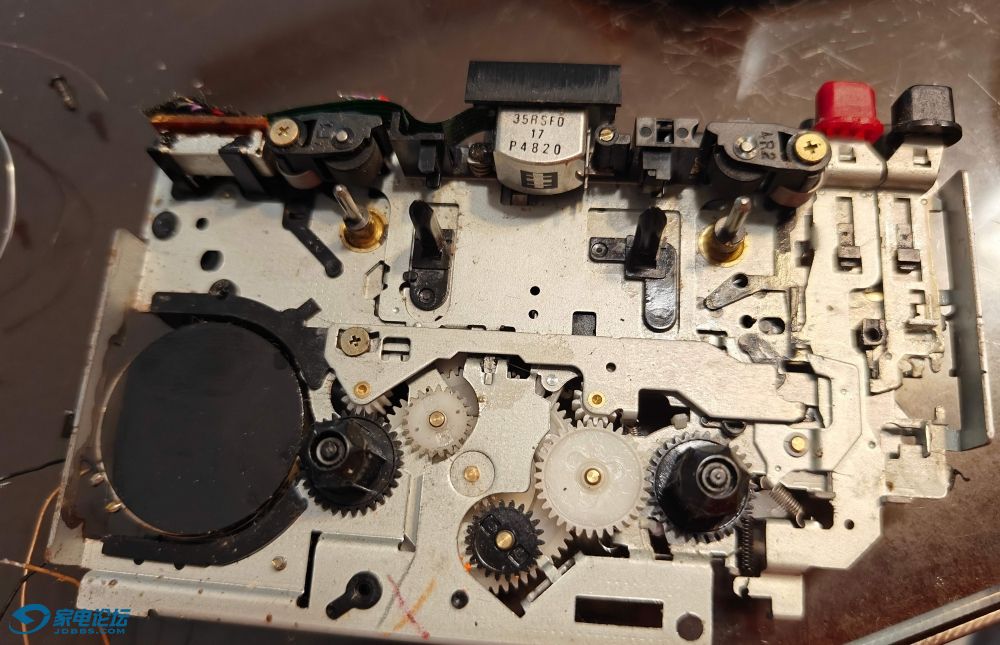

开始拆机芯


清理和打理一堆零件


清灰，加润滑，给马达加油，直到各个按键动作测试顺滑没问题

dennischan2024

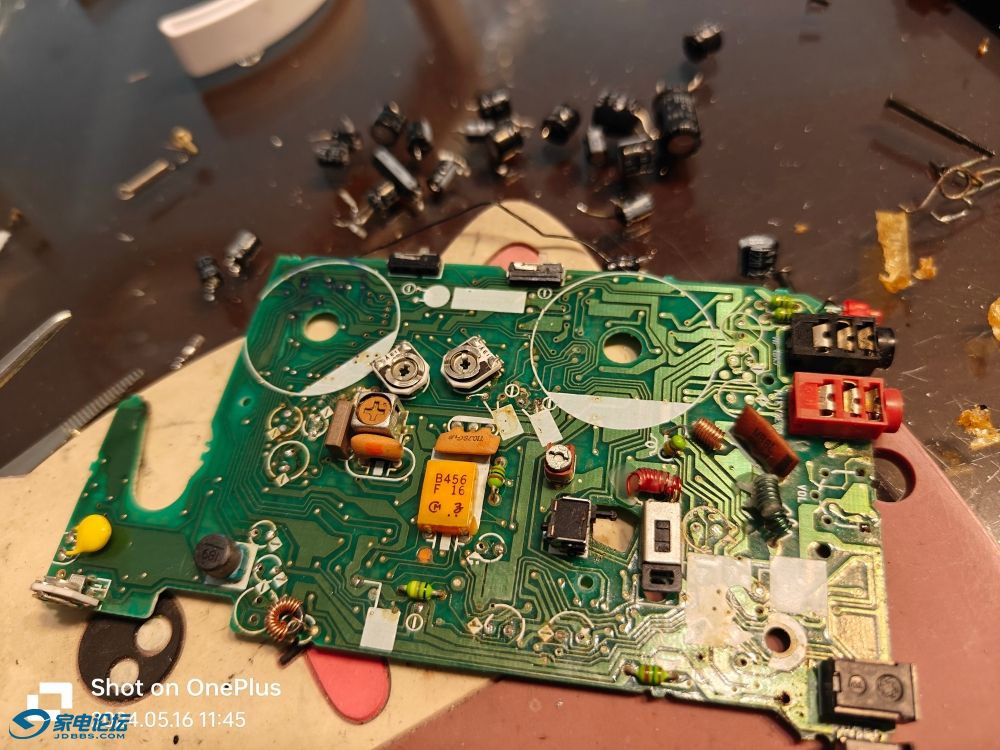

轮到主板了，先拆掉所有电容

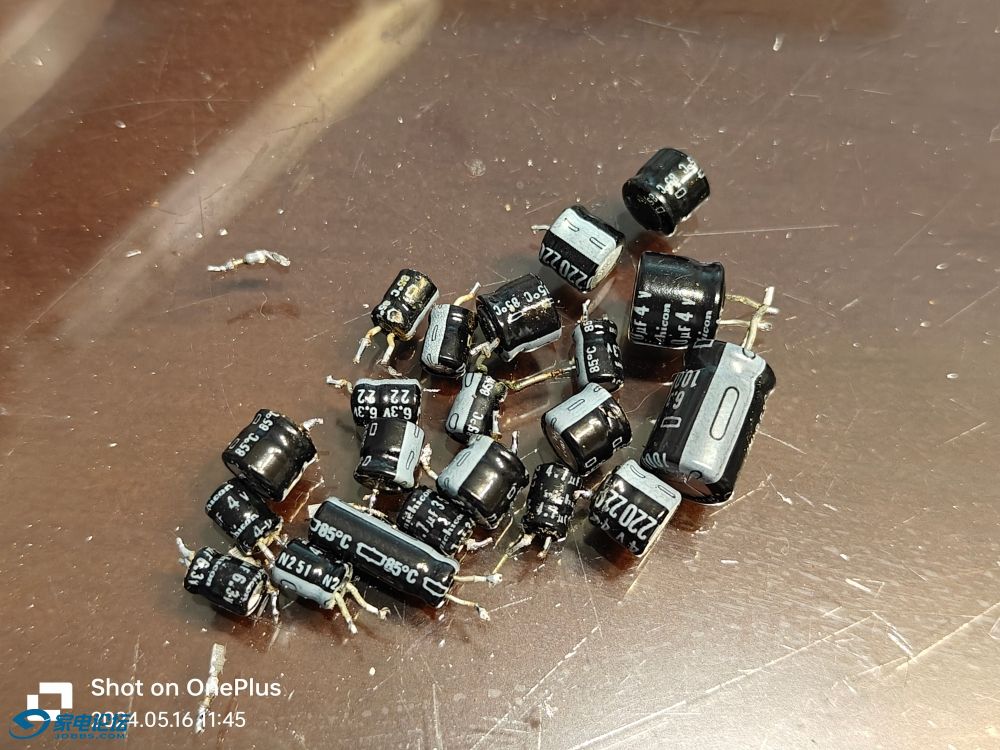

电容都烂了


漏液严重


新电容全部选了蓝袍依娜


轻车熟路，10分钟换好搞掂


忘了拍照和说明一下。这个机型系列用的五脚电位器是必须拆下保养的。不需要换，打理很简单，就是用镊子撬开，取下上盖，全部先用棉签醮酒精轻拭，把杂质和灰尘清掉，再上些WD40, 重新装回去就行了，可以完全解决旋转时的噪音甚至是接触不良的声音出现。

dennischan2024

测试所有过孔，检查走线，没发现问题后开始装机，机芯上的皮带要先装好，之前就出现好几次忘了装的，后面又拆下主板补装


先初步测试收音功能，FM正常，AM静噪无台。

AM无台是没有收到收音信号的那种声音，说明没收到台。检查收音部分没大的问题，可能出在磁棒上。用万用表检查线圈两端为开路，磁棒很少有坏的，除非是拆卸的时候不小心拉断
把另一台机的磁棒拆了装过来


装上后测试AM正常了

dennischan2024

交易区新帖推荐

再测试磁带，速度偏慢，怎么调速都是慢的，而且还有很大噪声

拆下来也换了吧

dennischan2024

测试带调速

dennischan2024

合盖前留影

dennischan2024

原压带轮已经压变形了，所以打理机芯的时候就更换了压带轮，装机上电的时候进行清洗

dennischan2024

装机，用索尼7506监听耳机试听，那个熟悉的爱华声音娓娓而来，尽是满满的情怀依旧...

dennischan2024

顺便说下，前面板的LOGO是后来找了另一台机的换上来的，贴标以后机器的颜值确实能提高不少
