请教：关于卡座标调的电平表校准

聆听天籁-析木

请教高手：图中的1、2、3都代表什么啊？

请问途中1、2、3都代表什么？

zl0453

交易区新帖推荐

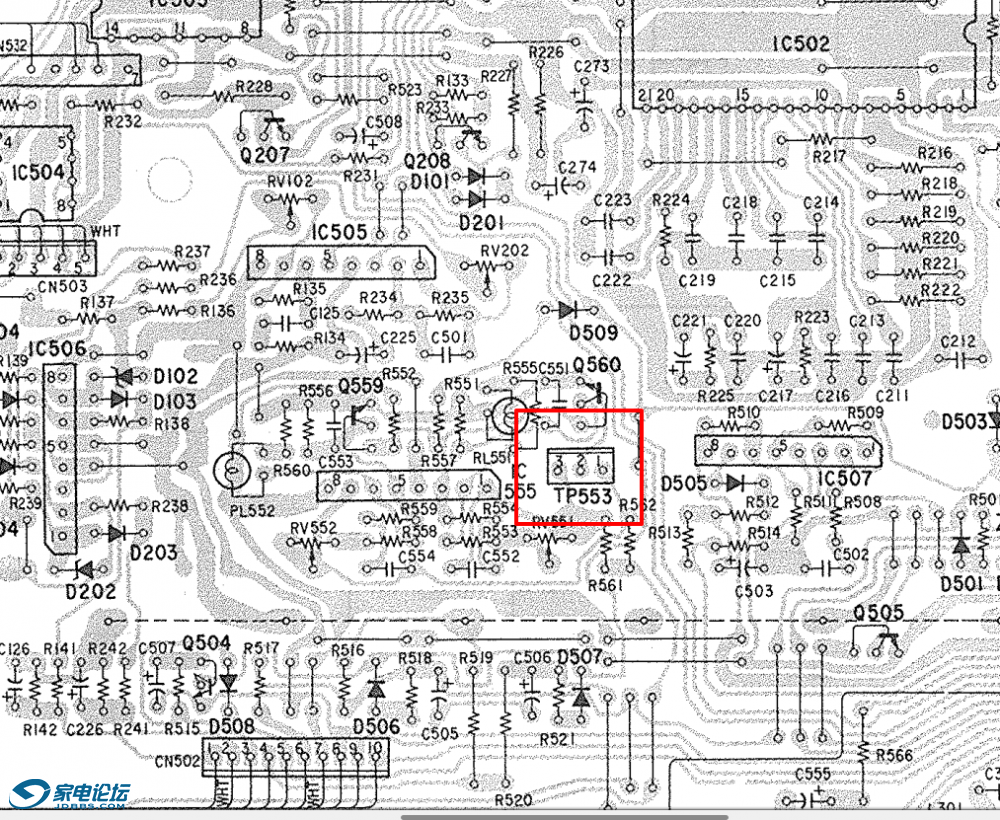

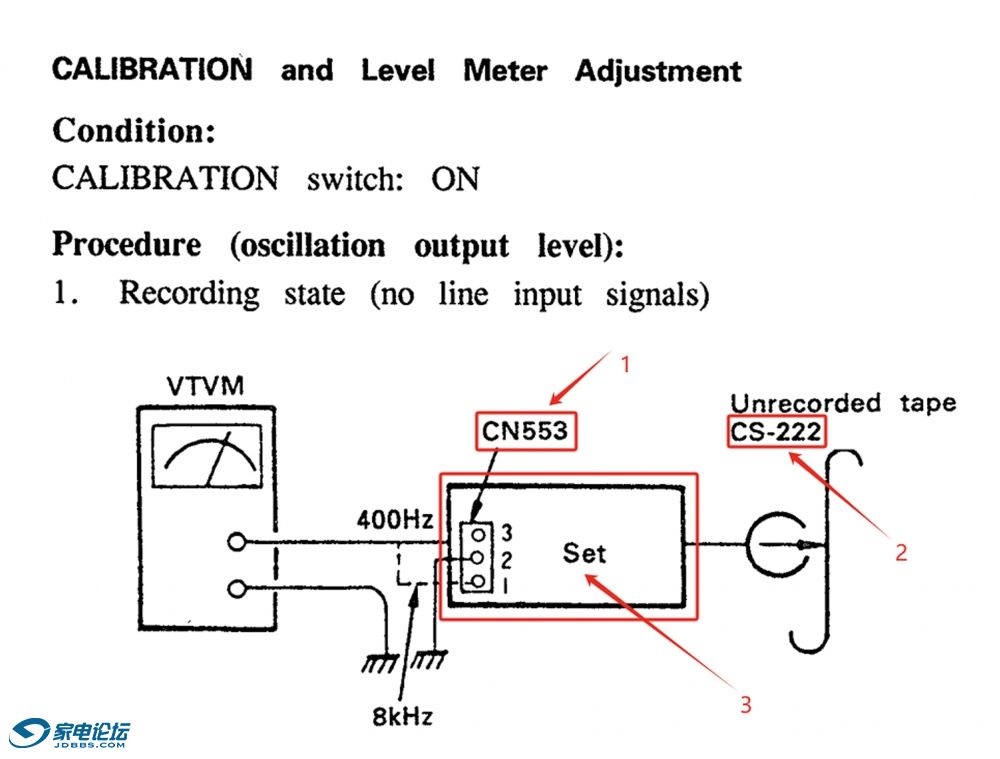

1， 是一个测量点，像个插座，有些图纸又叫TP553
2， 调试过程中用的空白录音带，一般2开头是二类带
3， Set，就是你的卡座

wwr0325

zl0453 发表于 2024-6-13 16:15
1， 是一个测量点，像个插座，有些图纸又叫TP553
2， 调试过程中用的空白录音带，一般2开头是二类带
3，  ...

那毫伏表直接对测量点测量吗？

zl0453

wwr0325 发表于 2024-6-13 16:19
那毫伏表直接对测量点测量吗？

是的，
2对3是400Hz的幅值。
2对1是8kHz的幅值。
应该都是10dBu，2.449V

wwr0325

zl0453 发表于 2024-6-13 16:25
是的，
2对3是400Hz的幅值。
2对1是8kHz的幅值。

那图片是不是有错？400hz测试点那线应该连接到3那里。现在画到set的框上搞到好像接地了，变成两极都接地

zl0453

交易区新帖推荐

wwr0325 发表于 2024-6-13 16:34
那图片是不是有错？400hz测试点那线应该连接到3那里。现在画到set的框上搞到好像接地了，变成两极都接地

看原理图就会明白，理解原理先。
其实手册里有很多错误的

聆听天籁-析木

zl0453 发表于 2024-6-13 16:15
1， 是一个测量点，像个插座，有些图纸又叫TP553
2， 调试过程中用的空白录音带，一般2开头是二类带
3，  ...

确实是高手！说的我一下子就豁然开朗了。万分感谢！还有个小小的问题，这个测试点会在卡座的电路图上做出标记吗？

zl0453

聆听天籁-析木 发表于 2024-6-13 17:54
确实是高手！说的我一下子就豁然开朗了。万分感谢！还有个小小的问题，这个测试点会在卡座的电路图上做出 ...

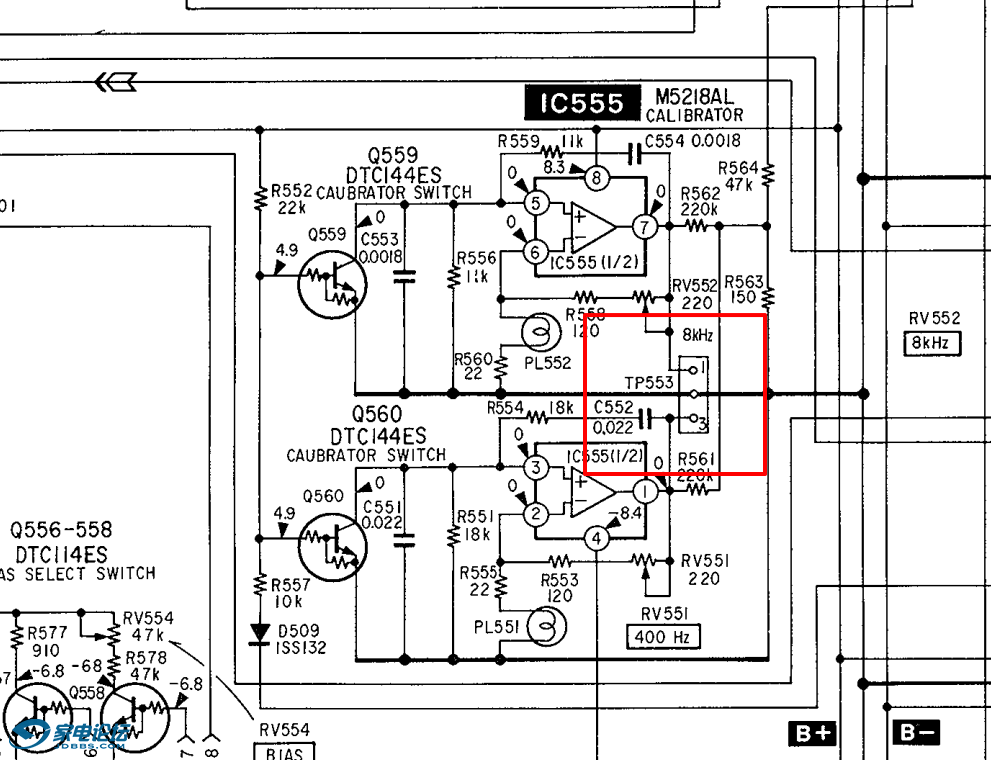

下图以222ESL/222ESA为例：

聆听天籁-析木

zl0453 发表于 2024-6-13 19:52
下图以222ESL/222ESA为例：

真好！一下子就让我搞懂了！感激不尽！

gujiecmzx

根据我的经验，我没有碰到过索尼后期三磁头卡座的电平表是不准的！

所以维修手册里的哪些步骤是必须做的？哪些不是必须做的？

比如播放电平校准，使用315，0dB，250磁平测试带，点亮0dB，电平符合维修手册值乘250除160，就说明电平和电平表没有问题了！

方位角校准，带速抖晃测试，可以按照维修手册！

录音CAL校准，维修手册的方法我不认为是最佳的！具体方法我在论坛里也回复过几次了。

tompeng

zl0453 发表于 2024-6-13 19:52
下图以222ESL/222ESA为例：

果然高手，长见识

zl0453

gujiecmzx 发表于 2024-6-13 20:59
根据我的经验，我没有碰到过索尼后期三磁头卡座的电平表是不准的！

所以维修手册里的哪些步骤是必须做的 ...

表头正常播放电平显示是不需要校准也没有地方校准的，都是固定参数元器件。
手册上校准的是CAL模式下的磁头播放8K和400Hz信号时候的电平显示，这个在标调过主板上的录音电平和偏磁还是需要微调一下的。
楼下基友已纠正，222系列没有表头播放电平校准，但是333，555有的。

17753692331

zl0453 发表于 2024-6-14 08:19
表头正常播放电平显示是不需要校准也没有地方校准的，都是固定参数元器件。
手册上校准的是CAL模式下的 ...

有的卡座是固定电平显示不能校准的，比如SONY的222系列。但是有的是可以校准的，维修手册也有这一步的。555系列都是需要的

zl0453

17753692331 发表于 2024-6-14 08:25
有的卡座是固定电平显示不能校准的，比如SONY的222系列。但是有的是可以校准的，维修手册也有这一步的。5 ...

学习了，我只有一台222哈哈

聆听天籁-析木

gujiecmzx 发表于 2024-6-13 20:59
根据我的经验，我没有碰到过索尼后期三磁头卡座的电平表是不准的！

所以维修手册里的哪些步骤是必须做的 ...

只是想认真了解学习一下，并非都要参照手册调教一遍。不过录音CAL校准是必须要做的。我的卡座在录音之前调来，上下电平归零，但是录出来的不行，严重发闷。就是说按下Calibration然后测试调教那个基准电平一点参考价值都没有了。还有你说手册的方法不是最佳的，你的具体方法可以分享一下吗？谢谢！
