求教爱华px417的问题

wwddxs

爱华px417，加电后正反转动一下，然后就停止了，各种原因都查了，最后落到了光电感应器上，我不太懂电路，那位大神给讲一下画红圈的电路通断原理，以及如何跳过感应器直接接通电机，万分感谢，我记得修爱华j36就是光电感应器损坏，跳过就能加载电机了，希望这个原理一样

szxw

PL505的电路，大致是机芯上的转盘是黑白交替的，反光程度不一样，因此光耦输出的电平幅度也不一样，经过后级的三极管放大后输出给芯片处理。红圈标记的是AUTO STOP，磁带运行时，转盘转动，因此电压是交替变动的，当磁带运行到末尾后不再转动，机芯上的转盘也停止转动，电压不再变化....芯片据此判断磁带是运行还是到达末尾，于是执行正常播放和停止/自动翻带

wwddxs

szxw 发表于 2024-6-21 21:48
PL505的电路，大致是机芯上的转盘是黑白交替的，反光程度不一样，因此光耦输出的电平幅度也不一样，经 ...

谢谢，最然没有解决了问题，但是依然谢谢

gdxncwd

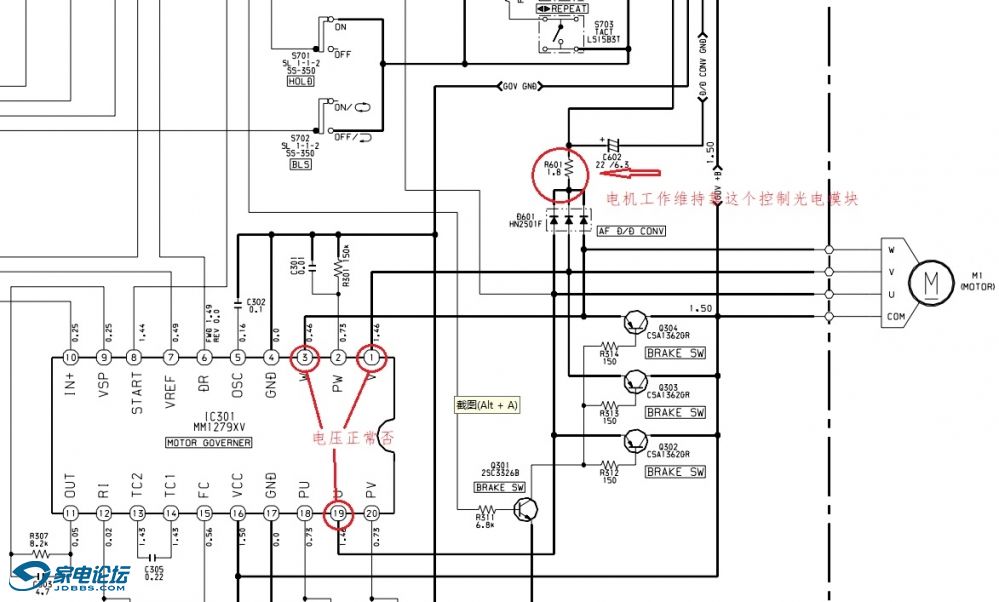

重点检查电机驱动，因为它是无刷电机。按下图试试
