同时打理SJ91, SJ25, J390三台爱华随身听

dennischan2024

之前打理过一台黑版的SJ91, 手上还有一台银版的SJ91, 另外还有同马甲的SJ25和J390, 都是相同的电路和结构，这次一起打理起来。这是个人打理的第25，26，27台J170型号的机器。
虽然都属于J170的马甲机型，但这三台所包含的意义不同，具有一定的收藏价值。

SJ91， 了解爱华的都知道，这个型号里的“S"代表是纪念版，"J" 代表这是一台带录音功能的收放机。而“91”就隐晦得很有意思了，是为庆祝我国东南某逆子建国80周年（1911-1991）而推出的型号。1991年时逢中日关系还在蜜月期，不好大张旗鼓宣传，故非常低调地在TW发行。同年爱华还有一款JX2000的80周年纪念版也是同样意义。这两款机型都不在大陆地区发行，为了就是避免刺激到中国。
SJ25，也是纪念版，同理地，“S"代表是纪念版，"J" 代表这是一台带录音功能的收放机。而“25”则是庆祝新加坡建国25周年发行的型号版本。
J390，是新加坡产的J170版本，是为了和日产的J170版本区分开，单独在新加坡发行，发行量极少。

先来看看这三台机长啥样：

SJ91银版，LOGO是银色的，这个型号还有一款黑色款的，那个的LOGO是金色的

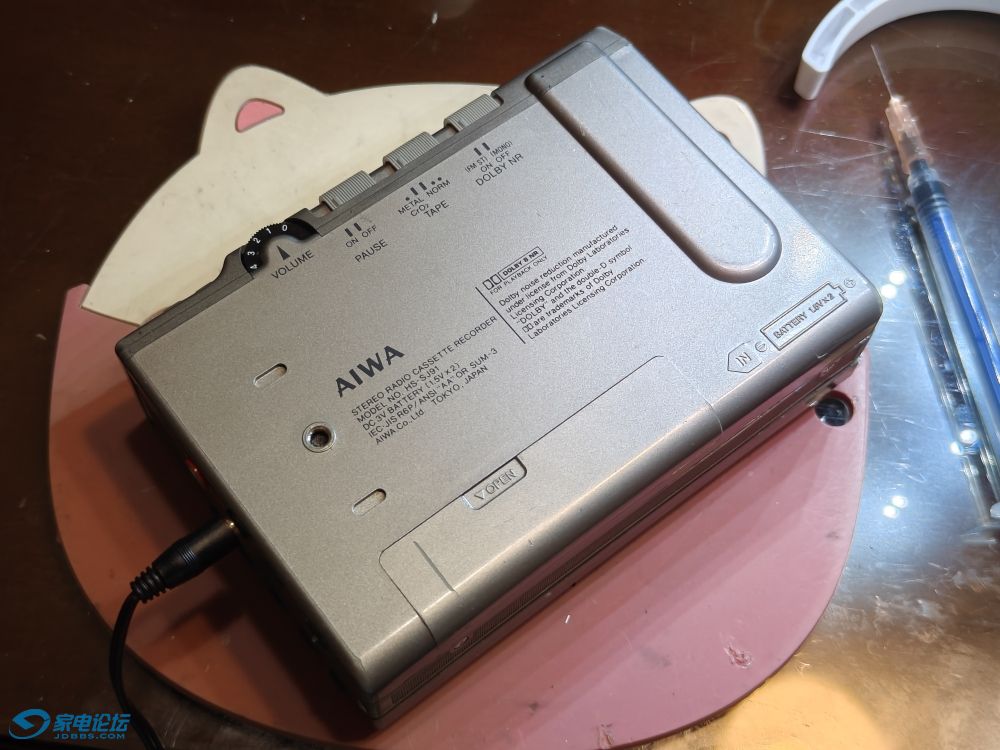

背面字样


SJ25

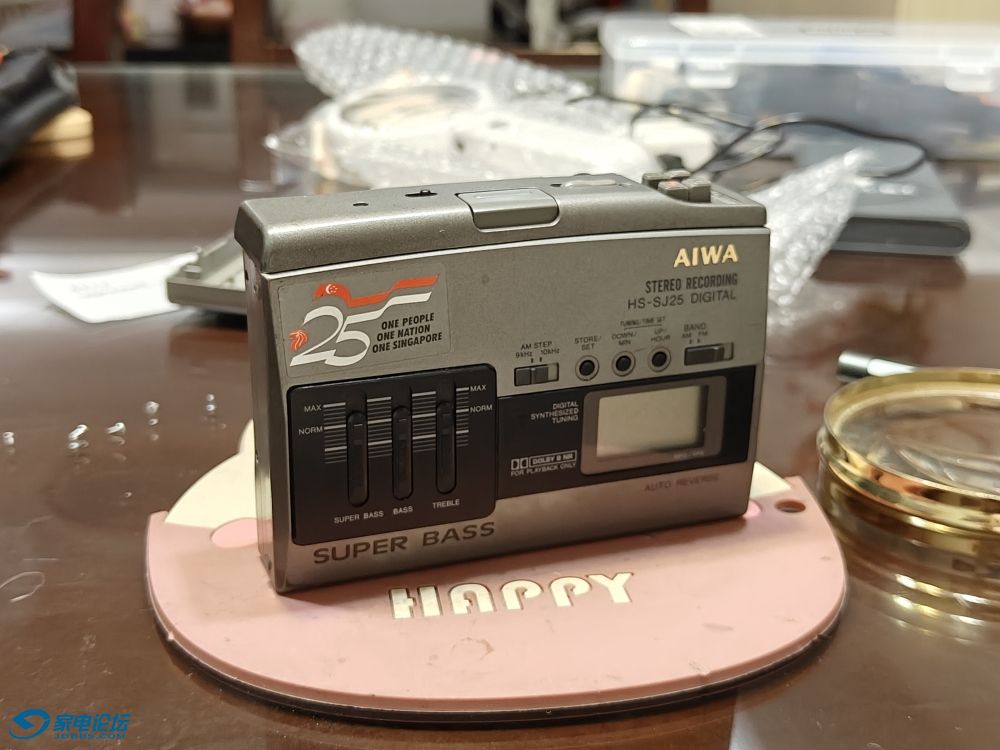

这个机器是纪念新加坡建国25周年的特别版，贴纸上有one people one nation one singapore字样，左边有个新加坡的红烧狮子头，顶上是新加坡的星月旗


SJ25中的这个25，就是25周年纪念


还有一款J390, 这个机器非常少见，正面和普通第一版的J170一模一样，

但是背面的型号是J390, 在新加坡生产

dennischan2024

交易区新帖推荐

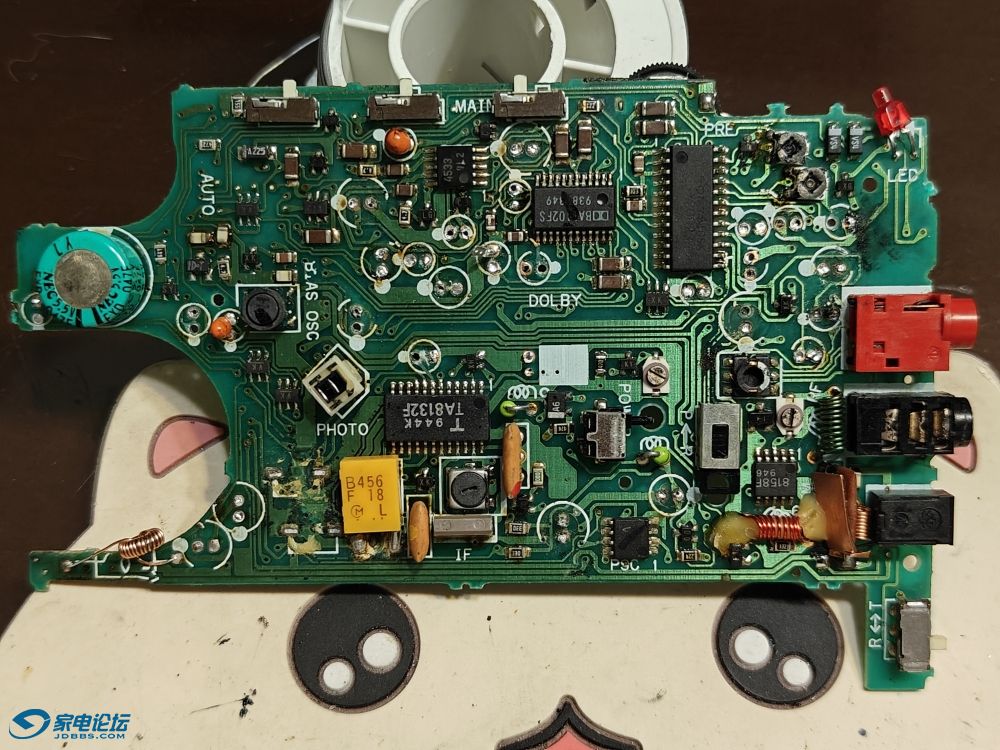

拆机，里面的PCB板都有漏液，有多有少。
有时候看起来漏液一塌糊涂的反而一朵事都没有，有些看起来靓仔一枚的技而烂病缠身
所以主板这东西相貌不可估量，还是要实操过程才能发现问题

清理电容，随后清洗板

dennischan2024

先打理机芯部分，拆下零件清洗所有的运动副位置，再重新装回去，加油润滑

其中一台这个正反转拉簧没了，


找个配件机拆下来装上


双飞轮都拆下来，有些锈死了


用2000细号砂纸打磨掉锈斑

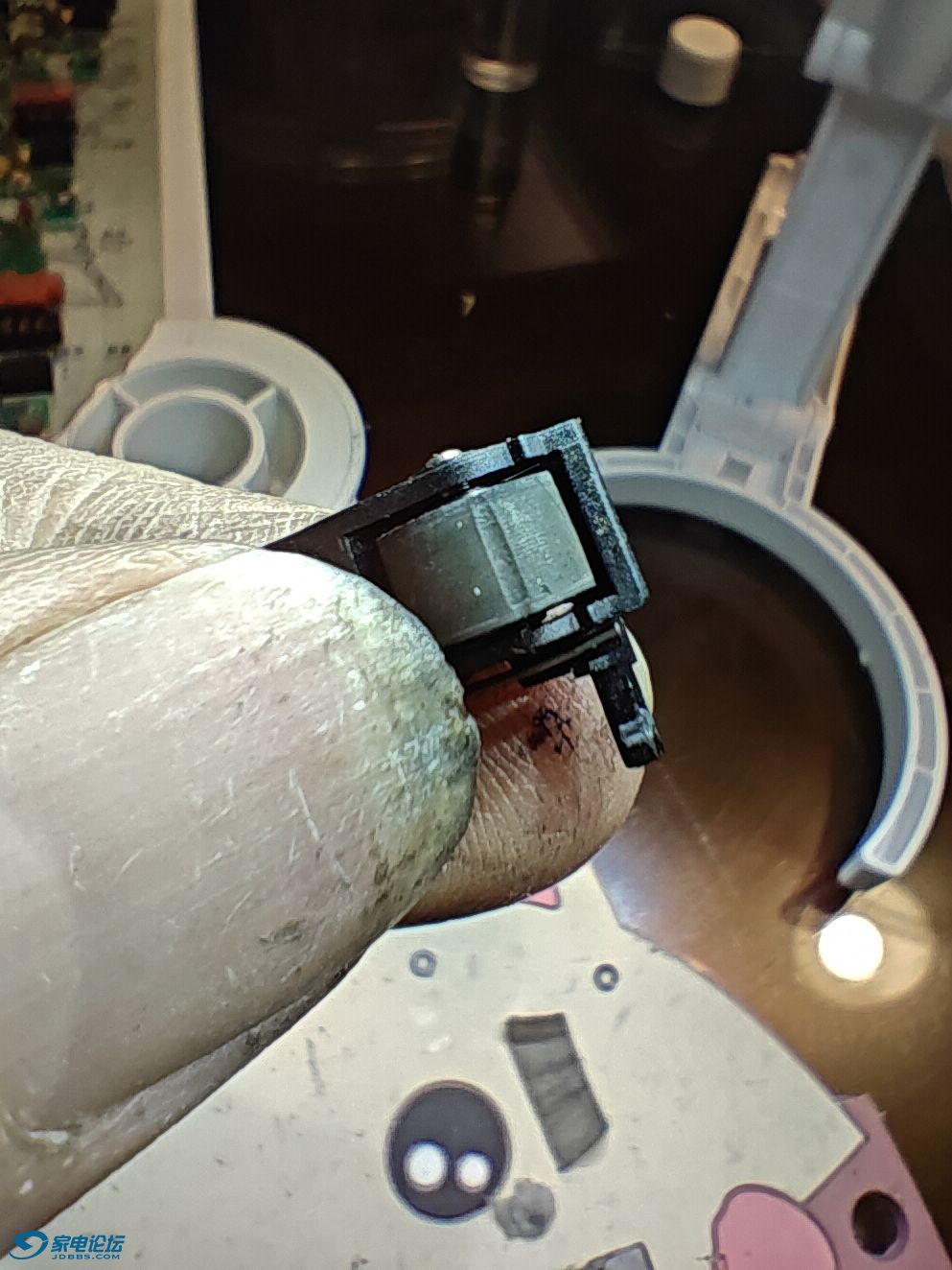

部分压带轮已压出痕迹


废了，该换的换了


这种好点，就是有点锈斑粘在上面，用酒精洗掉就好

dennischan2024

这台机的磁头排线被拆过，皮带也换过，是台二修机。估计前任机主打开换皮带时发现腐蚀严重，实在没信心修复又默默装好机子挂咸鱼....


接地的线都焊错了，还短路了


居然还少了颗电容，配件机里找一个补上

dennischan2024

腐蚀的地方还是挺严重的




几个板都有漏液腐蚀的情况，各不相同










全部用酒精都清洗了，洗出一盆浑黄的水

dennischan2024

交易区新帖推荐

腐蚀掉的走线一看颜色就是黑蓝色的，被腐蚀的走线地方还挺多的


有好几个地方，都刮开测量都断线了，全部修补起来。有些在正面连线，有些不方便的就在背面飞线

dennischan2024

拆电容时损坏的走线，在重新焊新电容时也要修补重新连接起来，在放大镜下操作很考眼力和手工细活

dennischan2024

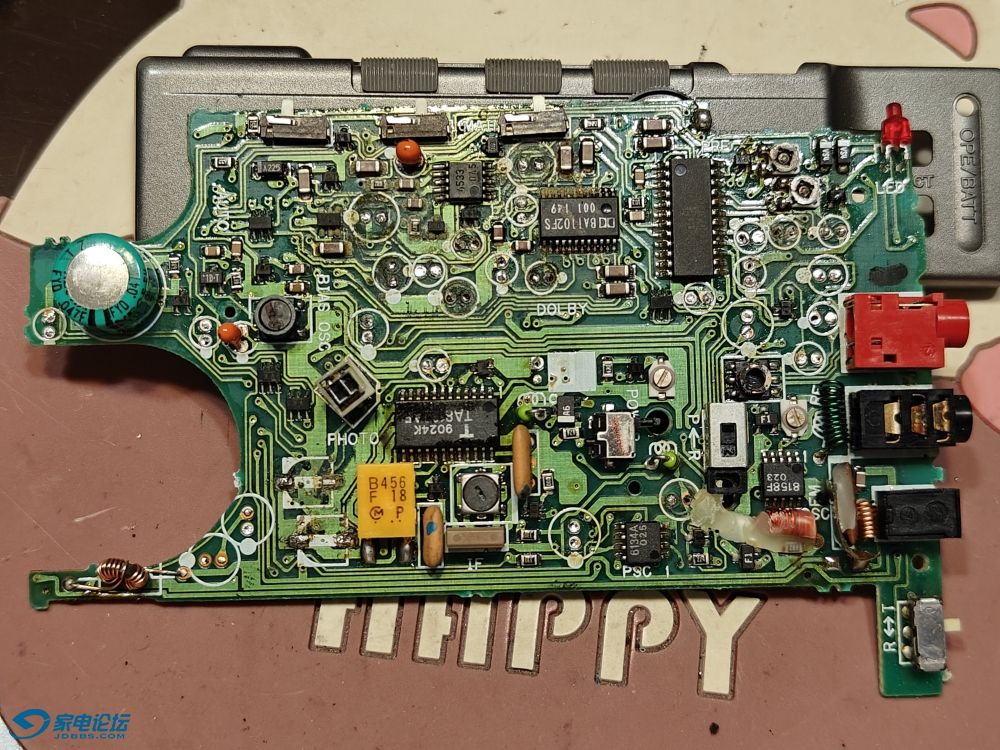

把电容都装好，我都是用ELNA的发烧电容，装好后就开始试机了
试机时需要把过前面板的排线焊好。但磁头排线和电机驱动板可以先不用接起来。因为需要先把收音机的功能调好

以下是打理过程碰上的问题和解决方法，不再区分机型：

接上后，收音调频无声，调幅只有右边一边有声音，尽管只能是沙沙的信号声。关掉收音打开磁带开关（主板上那个触碰开关），能听到后级运放4533的静噪声，两边声音均衡。据此分析判断TA8132工作正常，杜比和运放工作也正常，但可能收音板块的8132左声道至杜比芯片走线有接触不良或断线。

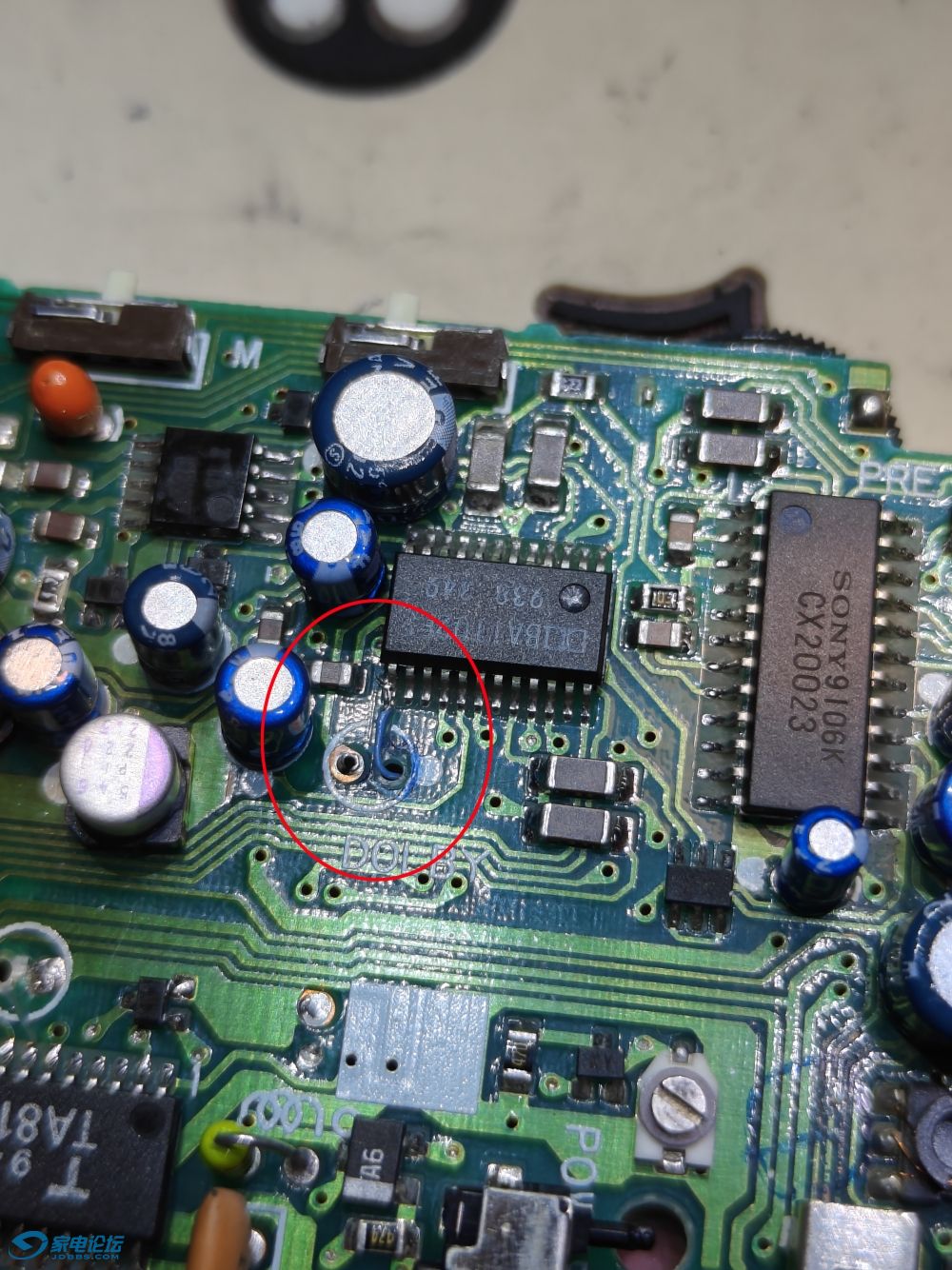

经查走线过孔有不通的情况，形成断路


后背飞线补上

dennischan2024

补线后，调幅两边声音正常，也能接收正常收音信号。但FM功能仍一点声音都没有
分析线路，问题可能出在FM处理的TA8158或分频TD6134上。测量TA8158各脚电压没有导常，而TD6134的电压则不正常，应该是没有加上电的原因

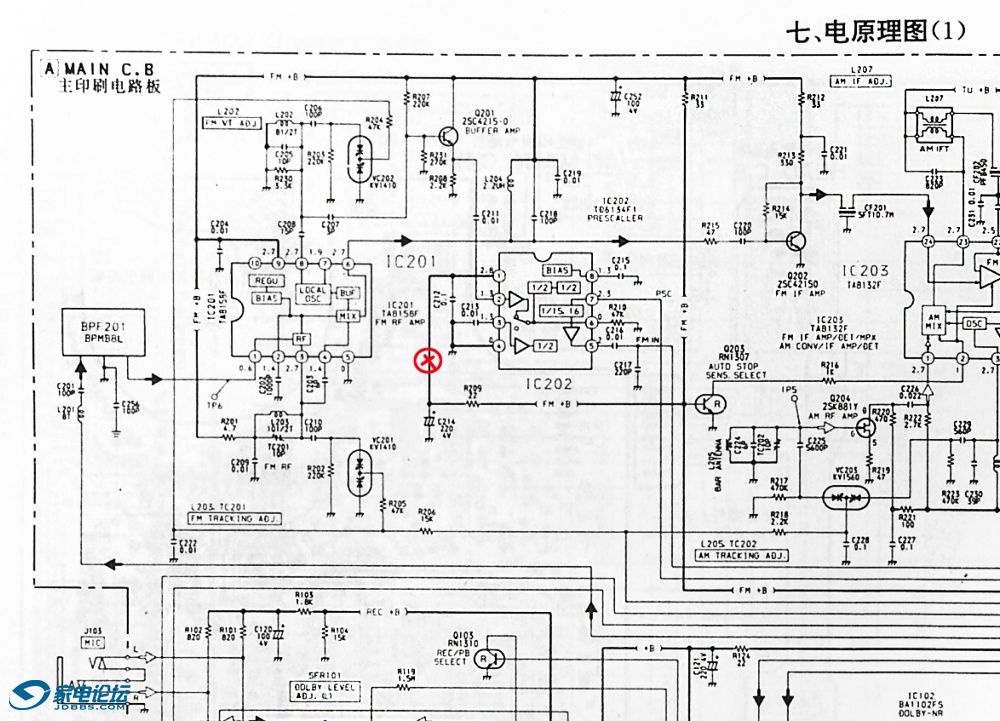

把各个脚走线的过孔都检查一遍，发现两个过孔不通，分别是1脚和4脚， 一个是电压端，另一个是接地端。两个脚都断线则TD6134根本没有工作





飞两条线接通起来。其中1脚的线被压在IC下没法接，只能从正面飞线到反面，有点难看也没办法。

dennischan2024

接通后FM收音正常，测试了收台存台都正常，但是前面板按键接触不良。

打开前面板，把三个按键开关和两个拨动开关都润滑保养下，顺便把三段均衡电位器也润滑保养下



保养后，前面板各个开关均正常轻松操作

dennischan2024

接上电机（暂时还是不用用磁头线），先测试电机是否有问题。
装上电池按下开关，电机不转。经测试是PAUSE开关腐蚀损坏，更换后问题依旧。
测试通往电机驱动的四条接线电压，其中PAUSE接线电压为0。正常这个信号线应该是高电平，因为同时也是供电给电机驱动AN6612的。如果为0而电机无法被正常驱动
再分析该红线圈出的部分是光电扫描电路，用于判断机芯是否在运转。如果机芯没运转，电路判断后会切断PAUSE的高电平，整个电机驱动电路中的IC： AN6612就会失电使电机停转


查光电耦合发现无法正常输出光电信号，判断为损坏，从配件机里取下更换


更换后电机驱动正常

dennischan2024

接上磁头线，放入磁带试听，声音一颤一颤的，成有规律的状态，频次大约0.5-1Hz。测试正反转磁带时该问题都存在，推断不是压带轮失圆的问题（一般两个同时出现相同问题的几率较小），经验上推断或者是皮带规格不对，也或者是转动齿轮受到某种外面阻力的影响。

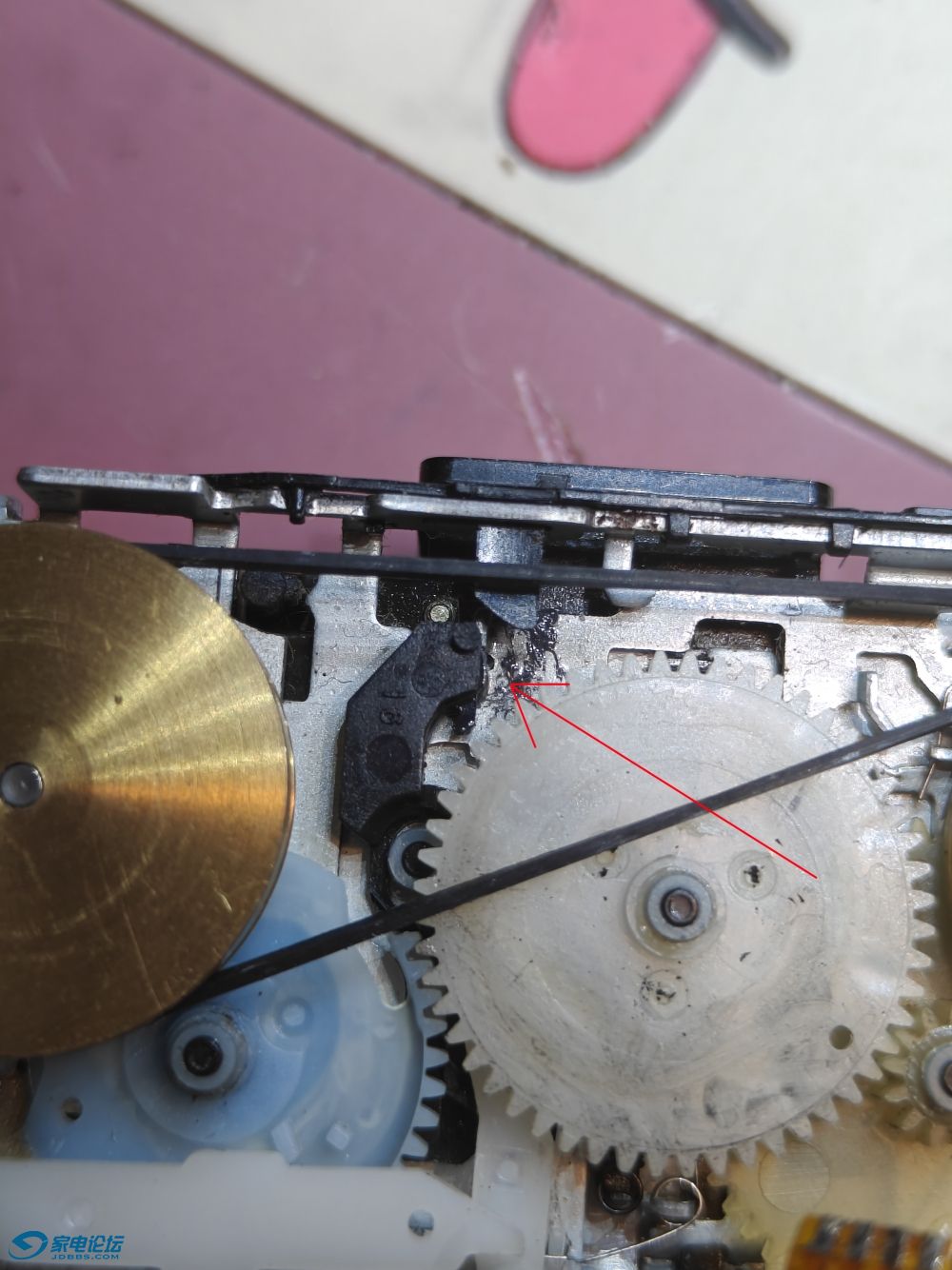

皮带确认是全新的规格正常，故拆开主板检查机芯和主板之间的位置，未发现有零件碰到齿轮的现象，但发现下图这个齿轮运转时有轻微的抖动，抖动频次和听到的颤音频次吻合，取下双飞轮观察这个齿轮的周边，发现小齿轮间隙有脏污，取下发现是清理飞轮时不知什么时候掉了一个极小极小的棉团进齿轮里，无论正反转时每当两个齿轮啮合时就会引起抖动，从而出现颤音现象。
清理出来后，声音颤音消除，恢复正常

dennischan2024

调好带速成标准状况，偏磁，方位角均作了校正，装机听音，测试各个功能一切正常

但几分钟后，整机突然停机，放收音和磁带都无电，电源指示灯不亮

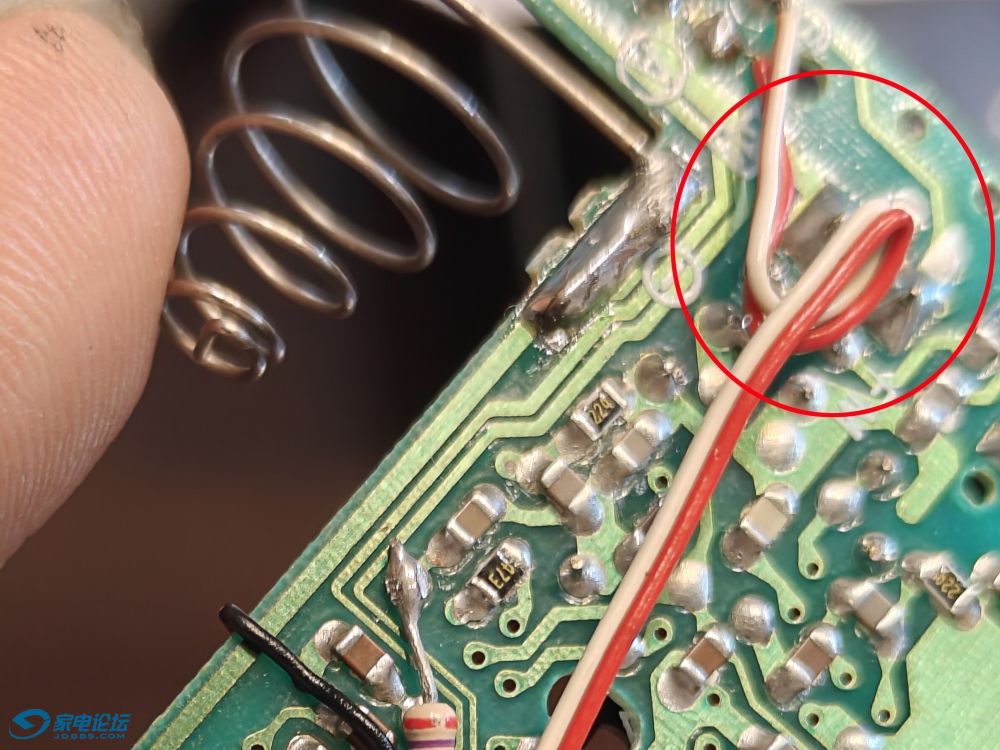

打开后盖后机器又恢复正常听音，装后盖后又不正常，反复数次检查问题，最后发现是这两条跳线压在DC插座的脚上。这个DC插座的三个脚都比较高，而且锋利。红白两个线压在上面把胶片割破，直接把电源短路掉了，难怪整机突然失电。


解决办法就是移开红白线到一边，不需要特殊处理。故障解决
重新测试再发现新问题：按下停止放音后，电机仍在转。检查触动开关状态，发现开关和推杆都没归位。
重新拆开机器检查这个推档零件，活动自如无任何阻力，但装上主板后这种问题又出现。而且有两台机器都出现一样的问题，推断该推杆受到一定的阻力引起的问题。
经分析，该推杆装在一个螺丝柱上，该螺丝柱如果受力偏移或者膨胀就会使推杆的旋转变紧，从而导致运动受阻。而该螺丝柱极有可能因为时间久远有微小的形变，再加上打上螺丝后产生微小的向外膨胀，阻碍了推档回位。
由于该螺丝的作用仅仅是把PCB主板固定住，所以只要能锁住就不需要用太长的螺丝来锁。


解决办法：把锁定PCB板和机芯这个位置的螺丝换成矮脚螺丝，重新装机反复测试数十次，故障解除

dennischan2024

最后是合照，风尘三友！






写在最后


重装坦克系列   爱华 AIWA J170/SJ91/SJ25/J390
以上这些机器都是完全一样，只是型号和颜色有些不一样。
这是一款用料非常良心的机器。是爱华不顾一切下猛料的机器。除了厚重皮实根本用不坏的机芯外，两个厚铜飞轮也是又大又粗，极大地满足了随身听需要在身上晃动而不影响音质的要求。

而机械机芯也绝无串键和电子故障的问题，完全不用提心吊胆地担心这样那样的问题出现。
而对于有金属控情结的玩家来说，这机型的金属机械结构操作起来实在太迷人了！！声音干脆利落非常清脆悦耳，不沉闷也不刺耳，配合错落有致的动作运转起来干净利落，这使得这款机器即使不用来听音乐，拿在手上无聊时随意按那几个按键光是听那清脆的声音都能得到极大的压力释放，心情舒畅开来。满满的征服感和被征服感....

芯片上用了索尼CXA1278（CX20023)，这在中端机中比较少见。听过这个芯片的都知道有多出色。这个芯片索尼后期都舍不得卖给爱华，搞得爱华后期顶级机也只能改用了东芝的芯片。少了不少特有的韵味。马达驱动板也独立了出来，减少了对主板的干扰。收音芯片用了比较常见的TA8132，BA1102作杜比，LM4453作后驱。稍稍弱了点但并不影响它是性价比最好的爱华好声音。

手感挺沉的，拿在手上像块黑砖，非常稳重踏实的感觉。外观设计视觉非常硬朗，线条简单明快，直接粗暴直击用户心底。说实话，我觉得这种设计非常适合人高马大手也大的欧美人，掌握手中恰到好处。而对于身材短小手也小的亚洲人来说不易被取悦，以至于在国内它的名声一般。

如果说，后来爱华出的顶级超薄旗舰机是美貌与智慧并存气质绝美的绝代佳人，让人一见生怜内心涌出无限的保护欲望。那么这台机给人的感觉一定是英雄与侠义的化身，主打刚勇强俊，拿在手上就是十足的安全感和倾心向往的依靠。能撑起塌下来的天，能给失落的心情找一个遮风避雨的地方，拥有的欲望油然而生....

虽然因为体积似砖的原因把它定位为中端机。但放音表现音色相当完美，能打赢其它中端机型，并和黑金刚系列打个平手，凭其实力绝对可以挑落一众炒作起来的机器，直接问鼎好音质的巅峰！！
