插线板改善---自制插线板---（重25斤的超厚铝合金插芯板 ）

泰山神龙

设计的配件正在进行表面氧化中。。。 趁这个间歇  说一下 改善前的插线板优缺点


HYAC这款插线板优缺点

优点：

1.用料好，  采用6061铝合金制作，没有像其他插线板那样使用5052的低档铝合金。

2.用料足，  盒体用了286X128X69厚的外形尺寸，这就需要290X130X70的毛坯尺寸下料，盒子用料方面绝对足够。

3.加工好，设计的很多拐角 都加工出来了，用高速光刀带来的表面光洁度，直接代替了 表面喷砂亮银，外观光洁 显得很漂亮。

4.设计定位好，使用了定位台特别好，这样可以充分的进行定位并且插芯摆上去很稳定。



缺点：

1.盒子中间的挖空过大 导致螺丝孔距离侧壁太近， 虽然局部侧壁有26毫米厚，但是螺丝孔距离侧壁只有1毫米壁厚。大部分材料都被切削掉了。

2.盒子设计安装插芯部位 只有一个凸台 周围的材料都切削掉了，这样作增加切削时间与加工费用。

3.上盖虽然有13毫米厚，但是由于设计采用了让空 导致安装插芯部位只有3毫米厚度，大部分材料都加工让空了。

4.盒子采用了发黑处理 没有使用 铝合金喷砂亮银。


在使用后 进行了充分的吸收优点，把缺点改善一下


对比：

五代

交易区新帖推荐

泰山神龙 发表于 2024-8-21 06:47
设计的配件正在进行表面氧化中。。。 趁这个间歇  说一下 改善前的插线板优缺点

再补充一个缺点 HYAC的商标太丑了，还有那一堆文字。

泰山神龙

今天有点时间 把插线板的线托 安装一下（手机还是4年以前的手机  拍照凑合看一下哈 ）


秤重了一下 线托的铝合金砖  重10斤 还不算托架

实际上我设计这个铝合金砖 以后另有用途 可以压镇 音响设备用 也可以当支撑。

目前暂时用于线托一下

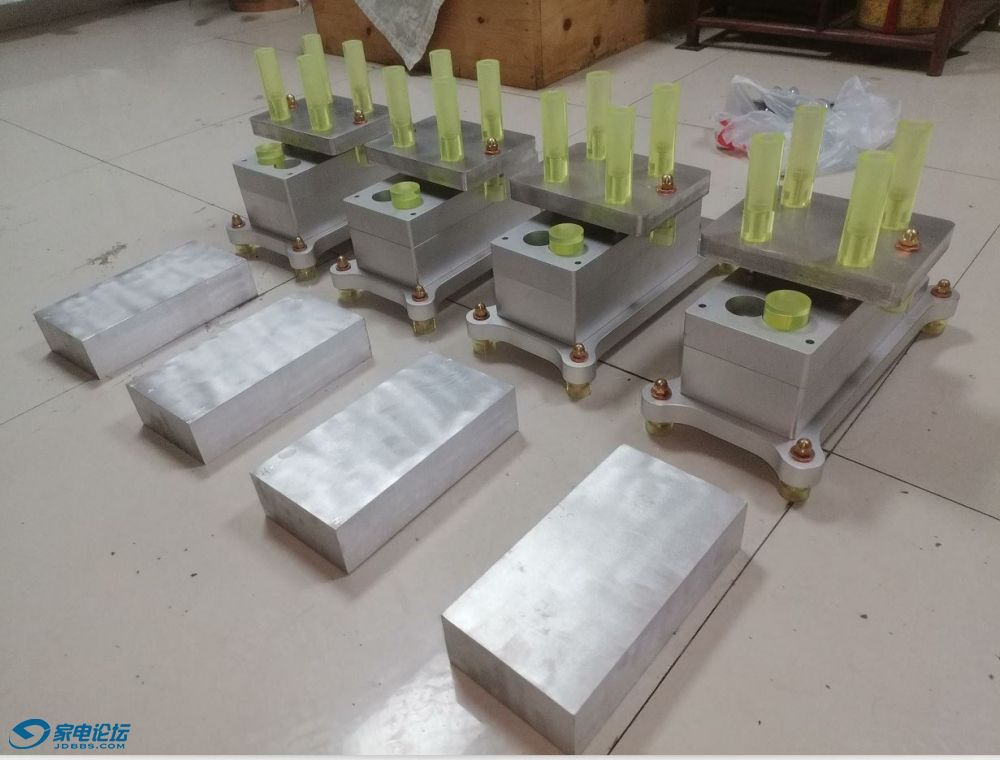

线托的整体配件状态



线托的正反面 状态



线托可以独立摆放， 也可以安装到插线板上

泰山神龙

把巫毒与超时空电源线安装到插线板上，线身的支撑很重要，

过高支撑与过低支撑都不太好，保证电源线插入后 垂直状态即可。










现在对比一下   当时设计的3D模型状态

泰山神龙

简单的安装摆放一下 实际使用的空间里面 看看

泰山神龙

交易区新帖推荐

对于插线板 已经不能满足目前的状态了


看到古河出的一款插线板 实在是太好，目前已经全面制作了




鉴于某些原因，不能把个人参考 古河插线板画的图纸截图放上来。。。

画上述图纸与扫描插线板， 个人用了半天时间整理数据，1天时间出图与完善修改 ，

目前已经全面参考完成，  并且添加了自己的元素

制作了一种全新的元素插线板

五代

泰山神龙 发表于 2024-8-22 21:58
对于插线板 已经不能满足目前的状态了

厉害，你是国内自制插线板第一人

五代

泰山神龙 发表于 2024-8-22 21:58
对于插线板 已经不能满足目前的状态了

这牌子

泰山神龙

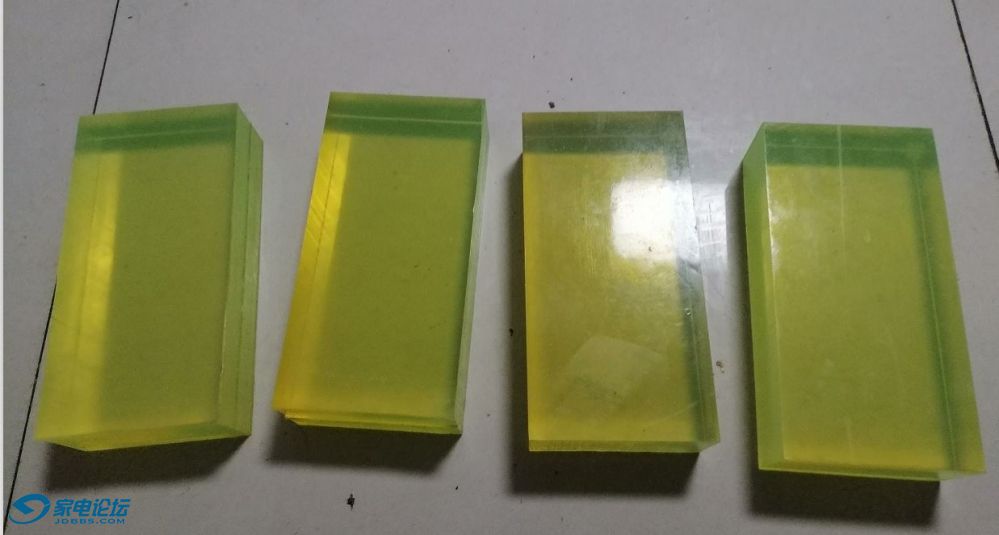

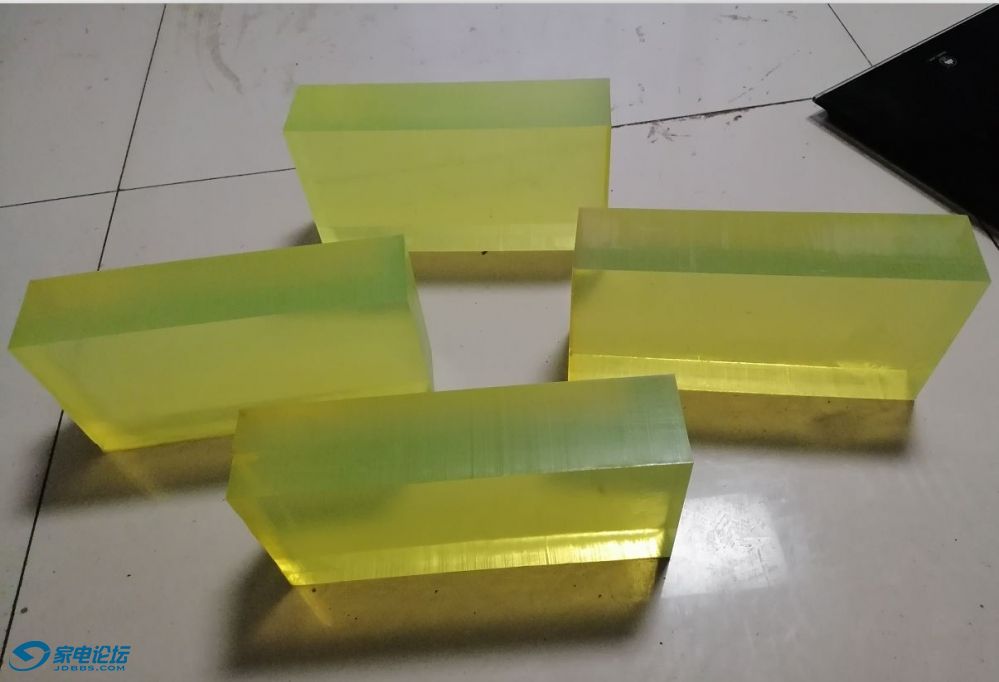

把线托更换成 聚氨酯材质  有弹性 绝缘 重量相对轻



秤一下

泰山神龙

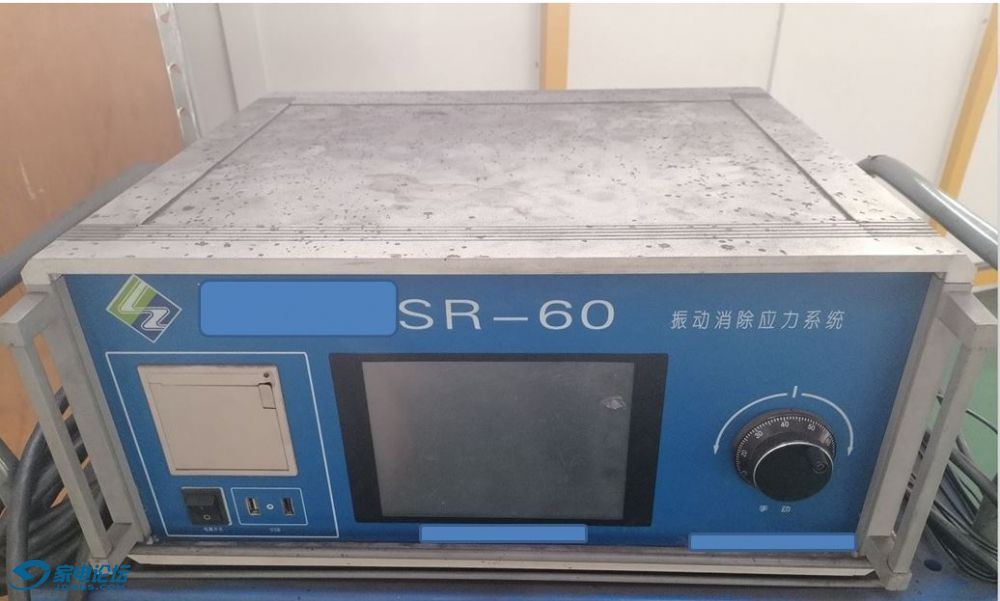

书架箱脚架一直以来 都需要时效 ，今天给书架箱的黑武士脚架作了一下人工时效




同时给 黑武士脚架 避震钉上增加了一个避震托板，（很多烧友使用音箱底部与避震钉直接接触）

但更好的接触是书架箱与避震托板100%接触 ，而避震托板与脚架座之间用避震钉接触


分解如下：

脚架座


安装避震钉


安装避震钉  （下部）定位板


安装避震钉帽

泰山神龙

设计的安装避震钉  （上部）定位板与避震托板
（有孔的是上部定位板， 没有孔的是避震托板）






给脚架上的避震钉 安装（上部）定位板

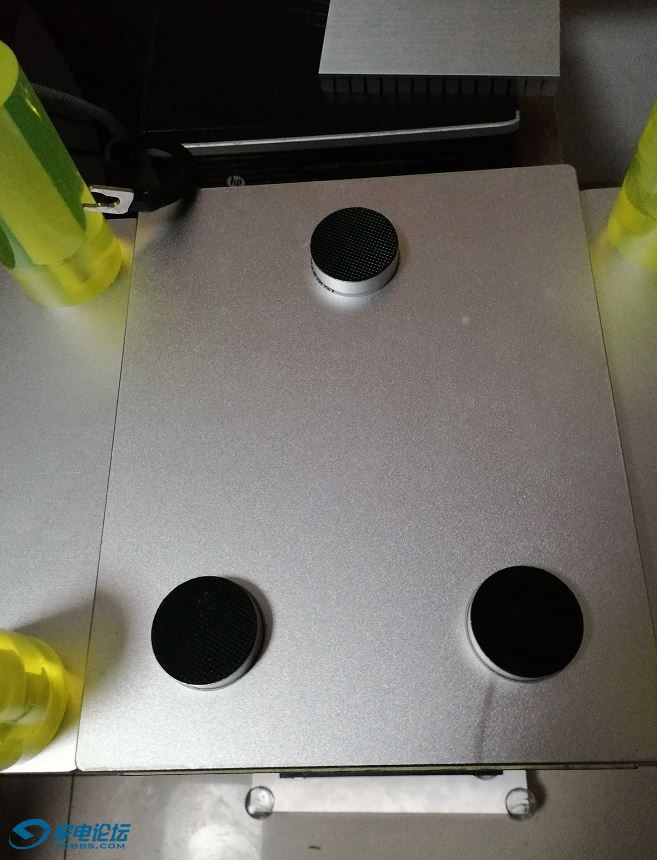

给脚架上的避震钉 安装 避震托板



避震托板重量秤一下 12公斤



黑武士脚架改造后的整体效果

泰山神龙

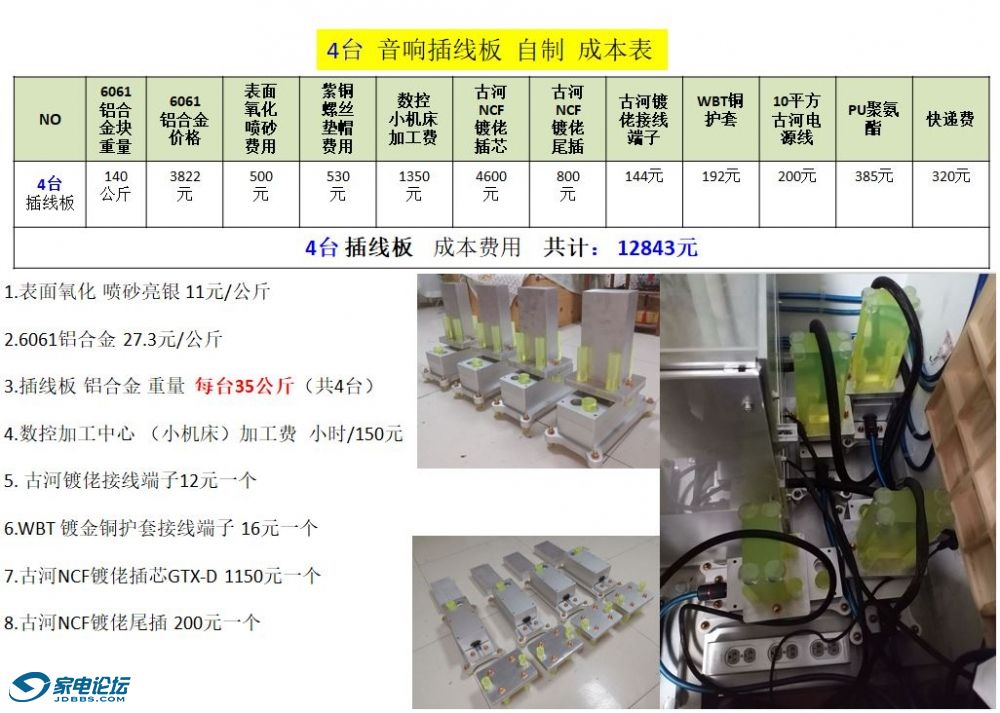

插线板 自制 成本

泰山神龙

黑武士 脚架 避震系统  自制成本

泰山神龙

机柜 避震系统  自制 成本

泰山神龙

历经2个月  改造了  插线板、书架箱脚架、 机柜

因为有了  论坛    使每个音响发烧友  都喜欢来论坛交流

感谢   家电论坛

泰山神龙  2024-09-01
