请教关于爱华j170电路图的问题

tx2042244 · 发表于 2024-7-5 19:19

您需要登录才可以下载或查看，没有账号？注册

x

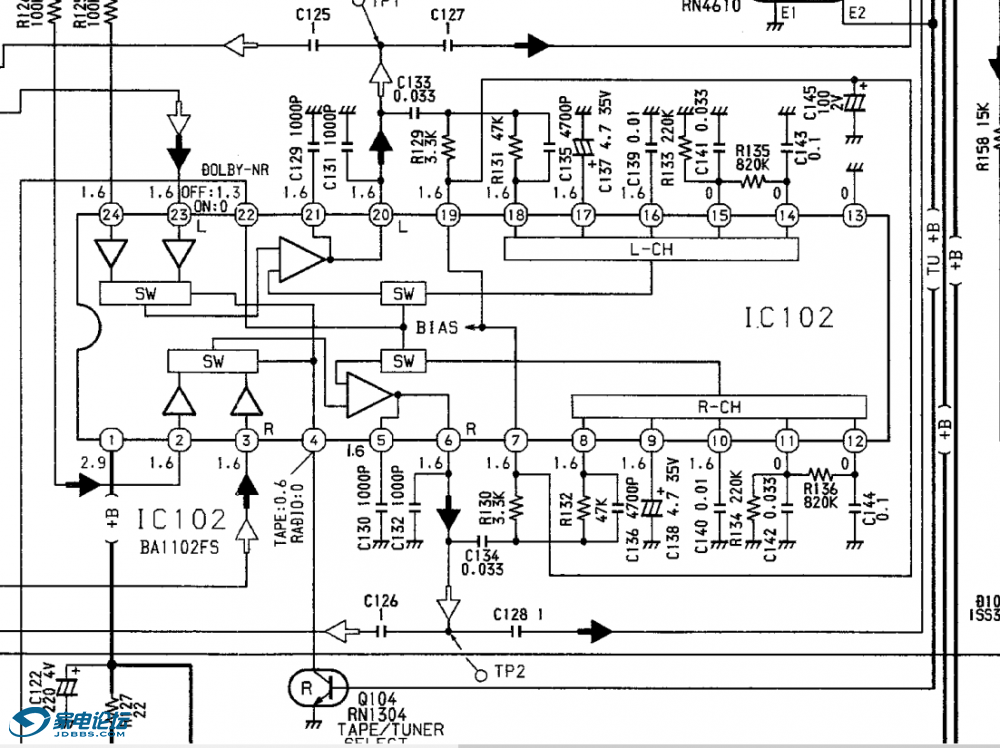

RT,我把图贴出来了。是截取的爱华j170的一小部分，请问图中IC102芯片①引脚旁边的2.9,②③⑤⑥⑦……旁边的1.6是什么意思？哪位大神给回答一下，不胜感激。

tompeng · 发表于 2024-7-5 20:59

标准输入电压时的芯片工作电压

tx2042244 · 发表于 2024-7-5 21:01

tompeng 发表于 2024-7-5 20:59
标准输入电压时的芯片工作电压

好的，谢谢

tx2042244 · 发表于 2024-7-5 21:04

tx2042244 发表于 2024-7-5 21:01
好的，谢谢

再追问一句，为啥有的芯片就没有标记，比如下图这样的。有的就标记了呢？

tx2042244 · 发表于 2024-7-5 21:05

tompeng 发表于 2024-7-5 20:59
标准输入电压时的芯片工作电压

见上图

wl-0916 · 发表于 2024-7-6 02:00

本帖最后由 wl-0916 于 2024-7-6 02:05 编辑

tx2042244 发表于 2024-7-5 21:05
见上图

没有标记电压的引脚一般就是空置的，不用的。不过也有针对芯片的逻辑控制单元采用不同的电路设计。

tx2042244 · 发表于 2024-7-6 08:51

wl-0916 发表于 2024-7-6 02:00
没有标记电压的引脚一般就是空置的，不用的。不过也有针对芯片的逻辑控制单元采用不同的电路设计。

感谢指点

gdxncwd · 发表于 2024-7-8 10:52

不是每一个脚都能用电压标注，涉及频率、脉冲、音频信号等等不一定恒定的值。

tx2042244 · 发表于 2024-7-8 11:19

gdxncwd 发表于 2024-7-8 10:52
不是每一个脚都能用电压标注，涉及频率、脉冲、音频信号等等不一定恒定的值。

谢谢您的回答
