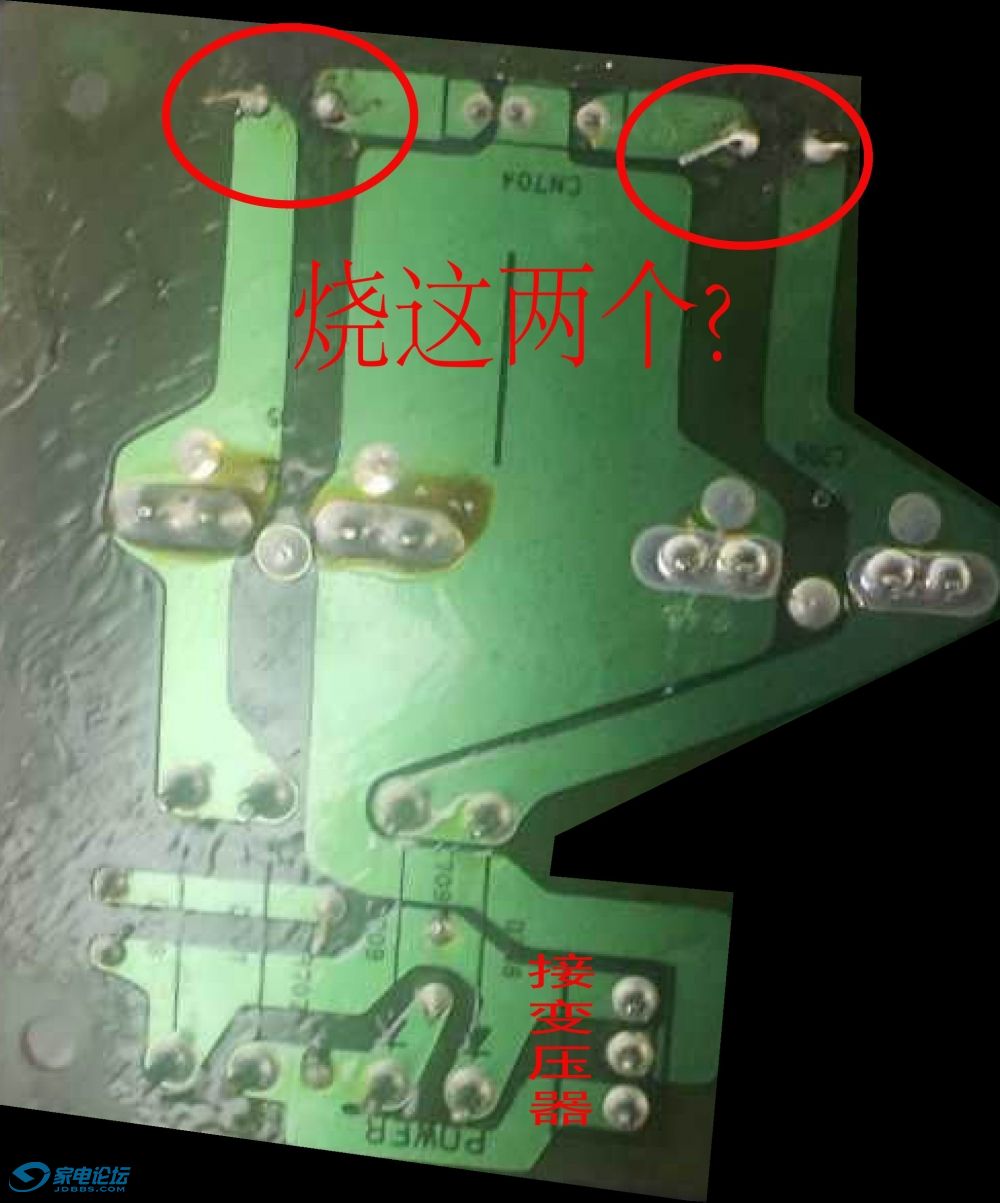

Sony555eag电源，通上电就烧黑色保险电阻

tompeng

你这个情况么，负载端弄几个灯泡做测试，把电解先都拆了，一件件再装上去，有问题就会烧，你就知道哪个是故障点了，就这几个东西。

jilin8817

交易区新帖推荐

tompeng 发表于 2024-7-17 16:23
你这个情况么，负载端弄几个灯泡做测试，把电解先都拆了，一件件再装上去，有问题就会烧，你就知道哪个是故 ...

十分感谢

bg7nmv

修好没

岭西二巷

修好没，都在蹲后续呢

hschsc73

jilin8817

交易区新帖推荐

bg7nmv 发表于 2024-7-18 07:51
修好没

哈哈，正在邮二极管和电容

jilin8817

岭西二巷 发表于 2024-7-18 08:17
修好没，都在蹲后续呢

等邮寄回来的整流桥二极管还有大电容

jilin8817

hschsc73 发表于 2024-7-18 10:18

拜着急

ò一起看海ò

大概率是整流桥有二极管坏了，或是电容漏电严重，导致后级电路加上负载就正负电源不平衡导致一路电流大烧保险，可以用个假负载接上再测电压输出是否正常

laoyadiy

根据楼主描述,烧的是黑色的那两个像3极管保险电阻,那两货是整流滤波之后的,串在整流滤波之后,去到放音板的,也就是说问题不在电源板,但是楼主又描述换别的电源板代用又正常,那问题在那保险的后面接插件和线序上.
如果楼主描述正确,我理解的也没问题,不管是电容坏还是2极管坏,烧的肯定不是这两个小黑球,而是烧变压器保险

jilin8817

laoyadiy 发表于 2024-7-19 08:59
根据楼主描述,烧的是黑色的那两个像3极管保险电阻,那两货是整流滤波之后的,串在整流滤波之后,去到放音板的, ...

进入放音板的插线不会插错的，而且线序压根没动。那我再扩展一下已知条件，说起来可能有点绕，我是海淘一个555esg，打理完机芯后，接入机器都正常，为了收拾卫生，我就把所有的线路板拆下来，就连读通的板也都分解开。中间用wd40清洗了下板子。然后装回，通电后发现有像继电器卡卡的声音，然后放音板供电就没有正负电压了，于是换这两个小黑球球，一接入，还是烧，于是找了第二台好的555esg电源，接上，又烧了这两个小球球，然后，我就第二台机器的电源板换了两个小球球，然后再接到第二台机器上，还是烧这两个小球球。然后我又找来第三台机器的电源板，接到第二台机器上，第二台机器是正常的。第三台机器的电源板就没敢换到第一台机器上测试，怕再烧了，就没有好的了。不知道哥哥看明白没有。目前第一台机器的放音板换到第二台机器上，播放正常，录音板没有测试。难道最开始洗板水没干短路了主板的器件吗？

laoyadiy

单独上电这块电源板,正常不,正常的话和这块板没关系.查其他的吧,这两个小黑球,看下上面的字写什么,可以查到保险丝参数,应该是几百毫安的,烧了换个有引脚的那种迷你小保险丝上去就可以
如果单独这块电源板上单就烧不正常,就是这块板问题,分割开一块一块排除,

d6x

555esg本身就是电容容易出问题一代

jilin8817

bg7nmv 发表于 2024-7-18 07:51
修好没

四个二极管，两个黑色保险换掉之后，一切正常

jilin8817

laoyadiy 发表于 2024-7-20 08:02
单独上电这块电源板,正常不,正常的话和这块板没关系.查其他的吧,这两个小黑球,看下上面的字写什么,可以查到 ...

换了四个整流二极管，好了
