新人打理爱华J170遇到的疑难杂症！求助大神献计献策！！

gdxncwd

接地很重要，J170用的多是引脚电容，有的带过孔，缺地也会出现声音小。

快乐好宝宝73

你现在是1102后面的公共通道没问题，因为磁带可以用，
那就查1102之前到8132 的那些部位。

快乐好宝宝73

我发觉J系列还是很好修的，除非就是拆开稀里哗啦掉元件，比较讨厌。仔细再仔细就可以了。

wl-0916

快乐好宝宝73 发表于 2024-10-25 19:00
你现在是1102后面的公共通道没问题，因为磁带可以用，
那就查1102之前到8132 的那些部位。

这几天出去玩了， 就扔在那没搞了。 等几天有时间了在搞！但是据我分析，2脚24脚电压突然变成0.4V，弄不好是哪里对地放电了， 造成电压低！ 不知道这样分析对不对！

wl-0916

快乐好宝宝73 发表于 2024-10-25 19:05
我发觉J系列还是很好修的，除非就是拆开稀里哗啦掉元件，比较讨厌。仔细再仔细就可以了。

我觉得吧修J系列要靠运气，如果拆开板子干净，漏液腐蚀范围很小很轻微，那修复成功的概率就达到99% 。  如果腐蚀严重那就要费很多功夫来搞了！！有时候搬板移植也不一定能成功，某些原件腐蚀坏了，阻值，容值发生变化，也会出现莫名其妙的故障！ 相对来说超薄机就简单多了，换皮带谁都会！！

wl-0916

gdxncwd 发表于 2024-10-25 09:55
接地很重要，J170用的多是引脚电容，有的带过孔，缺地也会出现声音小。

谢谢提供思路， 等过两天有时间了在仔细检查检查

wl-0916

快乐好宝宝73 发表于 2024-10-25 19:00
你现在是1102后面的公共通道没问题，因为磁带可以用，
那就查1102之前到8132 的那些部位。

今天下午有空再次测量了一下:   在电源3.0V标准电压下：  TA8132AF  第19脚 为2.0V （正常应为1.0V  ）  第7脚1.2V （正常应为0.5V ） 不知为何？会不会是外部电路原因！ 另外BA1102第2脚 24脚电压还是在1.45V 左右，用表笔接触这两脚耳机里会有电流声！ 收音声音依然小！

wl-0916

快乐好宝宝73 发表于 2024-10-25 19:00
你现在是1102后面的公共通道没问题，因为磁带可以用，
那就查1102之前到8132 的那些部位。

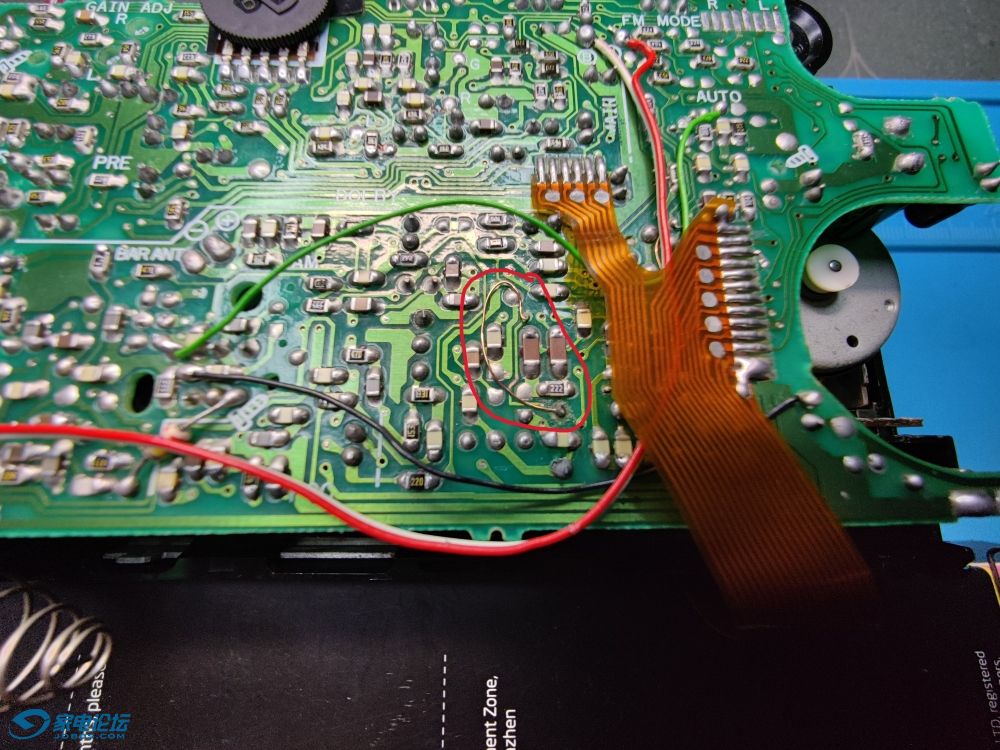

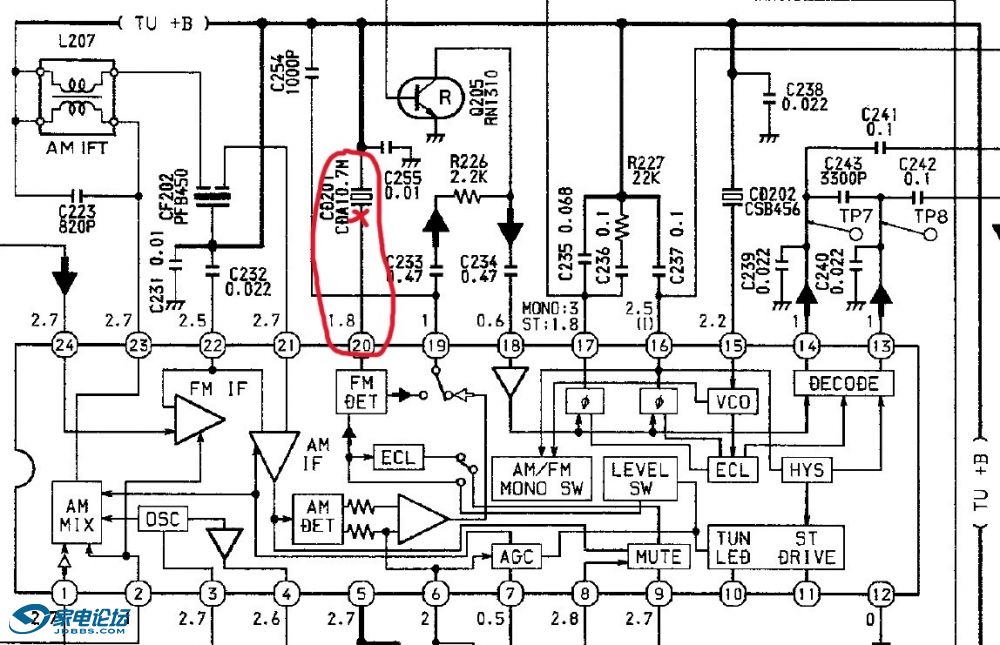

宝宝老哥；破案了， 破案了， 今天晚上有空拿出来又查了一会，发现故障点在20脚与10.7兆赫兹鉴频器连接有断路，原来是焊盘氧化脱落， 不仔细查还不容易发现，飞线后问题解决！    起初测量20脚是1.67V电压， 与标准电压1.8V差不多，再加上FM收音也正常， 所以就很容易忽略了。飞线后在测量就是标准的1.8V电压了，  飞线后音量也恢复正常了！！ 总之修爱华就是累啊，有些很隐蔽的故障敲破脑袋也想不出来！   希望 以此案例给爱好者们以参考，遇到同类问题有迹可循。

我就是爱音乐

恭喜楼主解决问题。手里还有三四个170放了一两年了，早就没有修机的热情了。

快乐好宝宝73

我们反正一直走在J系列的路上，超好玩！就觉得AIWA比SONY带劲！

快乐好宝宝73

顺便夸夸0916的焊工不错！冰冻三尺非一日之寒！

wl-0916

我就是爱音乐 发表于 2024-11-21 08:32
恭喜楼主解决问题。手里还有三四个170放了一两年了，早就没有修机的热情了。

哈哈哈， 修爱华老壳疼！  很多机友一提爱华就是又爱又恨！！！有些再也不想碰了

wl-0916

快乐好宝宝73 发表于 2024-11-21 21:40
我们反正一直走在J系列的路上，超好玩！就觉得AIWA比SONY带劲！

哈哈哈，这是自己给自己找虐， 修的时候骂骂咧咧， 维修成功瞬间感觉自己又行了，满满的成就感

我就是爱音乐

wl-0916 发表于 2024-11-22 02:20
哈哈哈， 修爱华老壳疼！  很多机友一提爱华就是又爱又恨！！！有些再也不想碰了{:1_1 ...

我是被生活压力拖累。也许哪天轻松了，还会再重拾爱好

ruanjj2007

考虑中周内部的谐振电感腐蚀后，容量大幅偏差
