乂度 XD05 Pro 全平衡分立元件音频卡耳放卡制作分享

乐生族

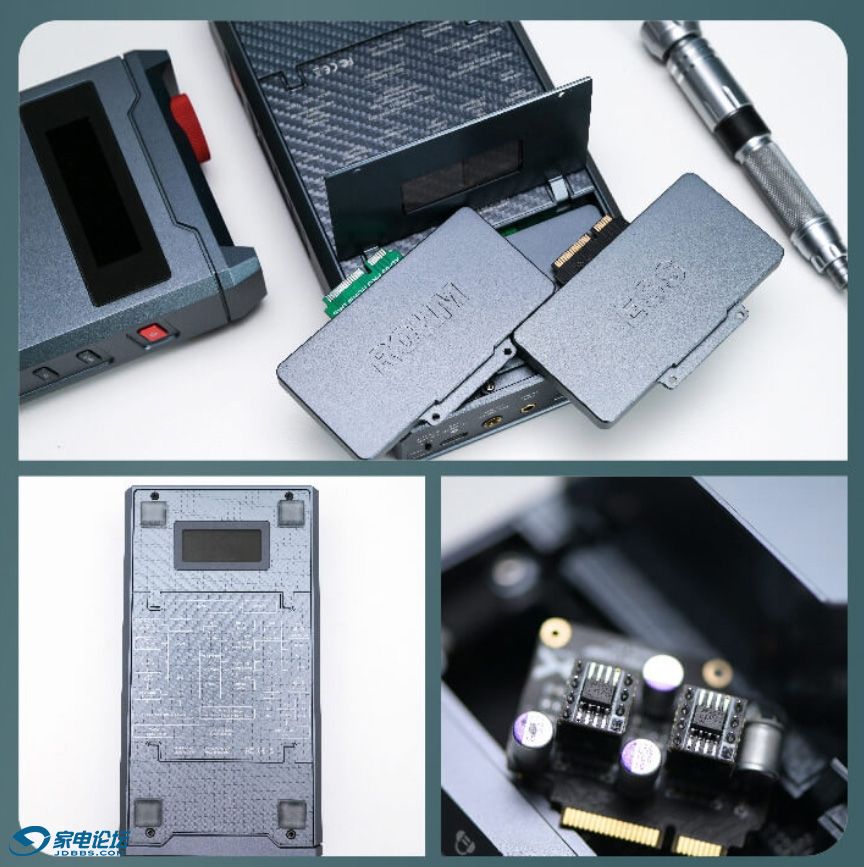

乂度 XD05 Pro耳放模块化的设计让用户能根据自己的听音喜好自由搭配，目前就有ES9039SPRO、罗姆BD34301EKV、AK4499EX这三款DAC模块可供用户选择。
DAC在耳放系统中相当是水源部分，后面的IV/LPF，电流放大BUFF方面等就是水处理器，同时起到音质表现作用。

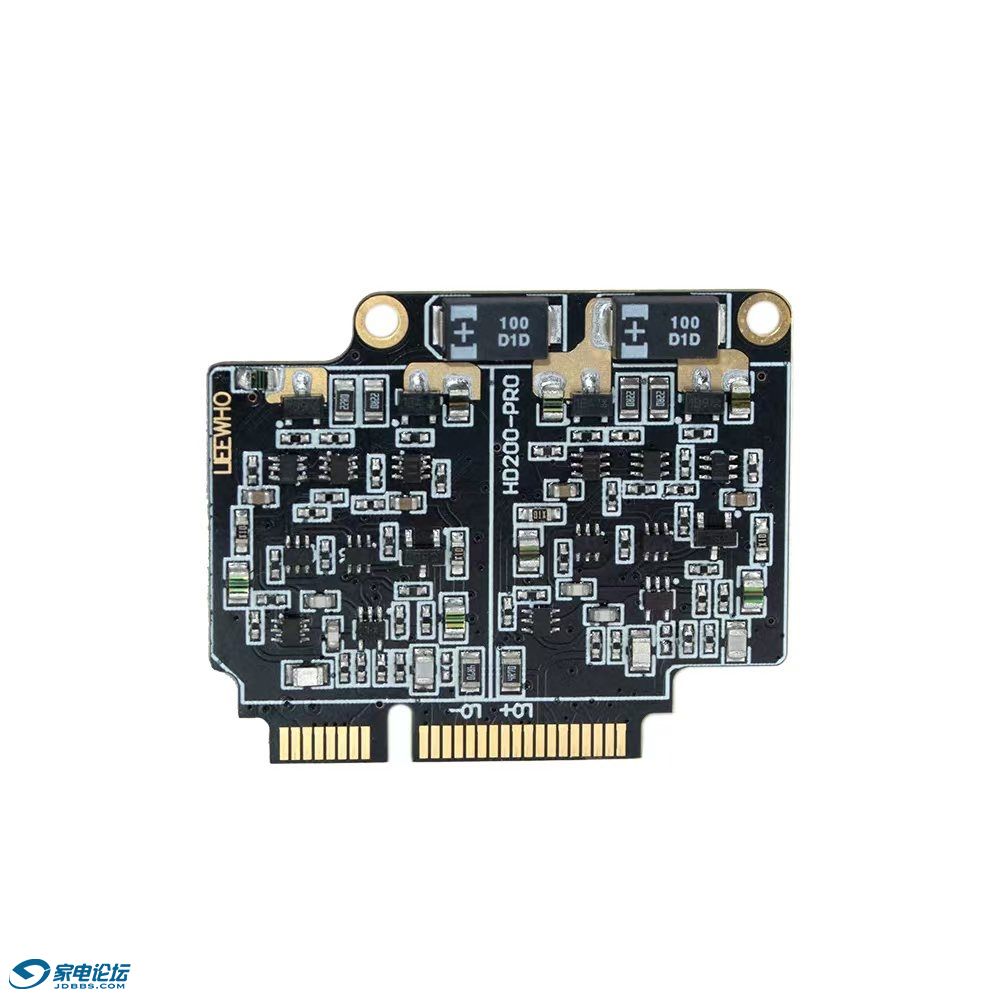

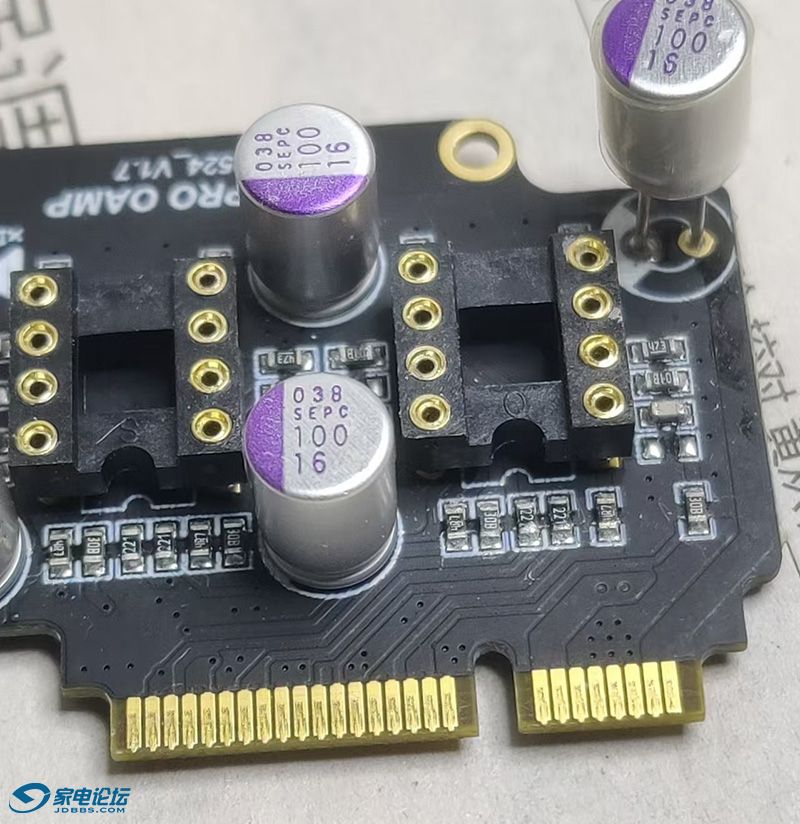

原厂在IV/LPF是可换IC形式音频卡，也是一个多种玩法形式。





本人对比过不少知名IC，1612，2604，以及所谓为音频设计的MUSES02，都难免听出IC运放固有的丝丝“工业的味道”，哈

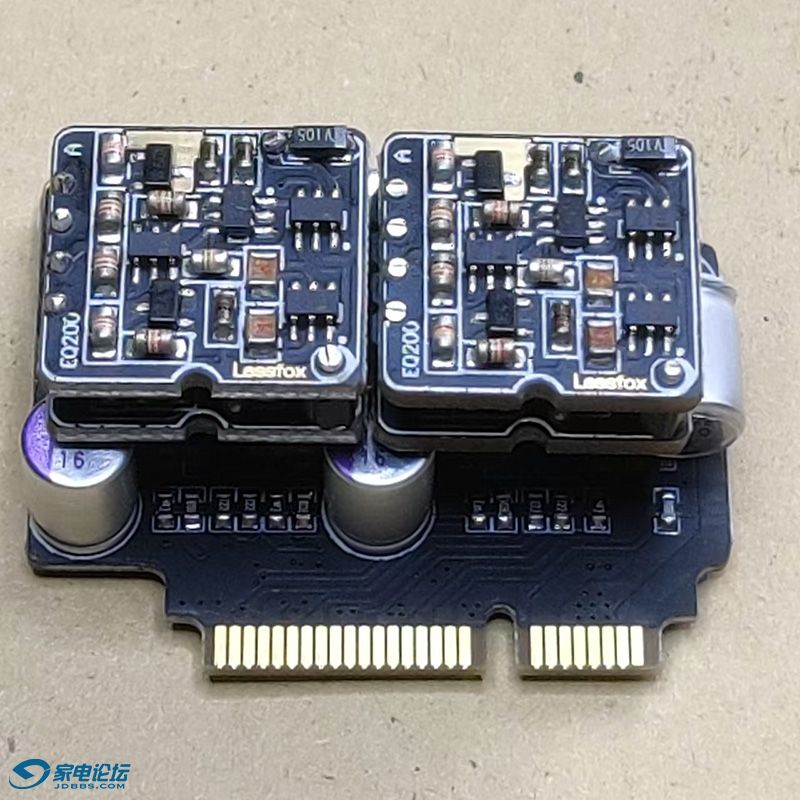

后来也更换不少分立元件的运放体验，效果满意的同时又不太方便携带。




在朋友的起哄下，有个打造全分立元件的音频卡，直接代换达到更符合自己不同追求的玩法，
但在IV/LPF音频卡不足15平方厘米的设计四个相同并独立音频通道组合全平衡双声道的确是不小挑战。
先确立以马兰士HDAM高速经典线路为蓝本做适当的校音调整，再结合钻石菱形对称电路做绥冲输出，加大电流驱动输出。
经过N个996。。。结于完成设计，告一段落。





真正全平衡线路相当四个独立音频通路，为追求四个通路的极度一致性，对分立元件晶体管线路设计来说，难度是元件的配对精度，
所以在设计之初就得用使用大量的孪生管，双三极晶体管，0.1%高精度电阻和高精度低温飘电容等，
以最大程度确保四个通道指标一致性，当然是牺牲些元件成本了。。。

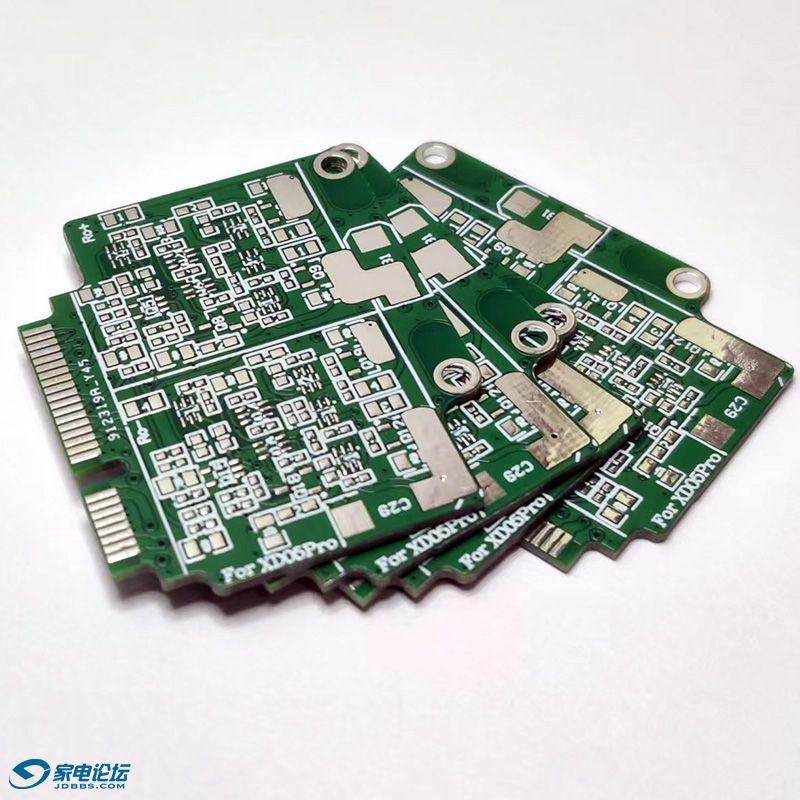

完成打样几块PCB

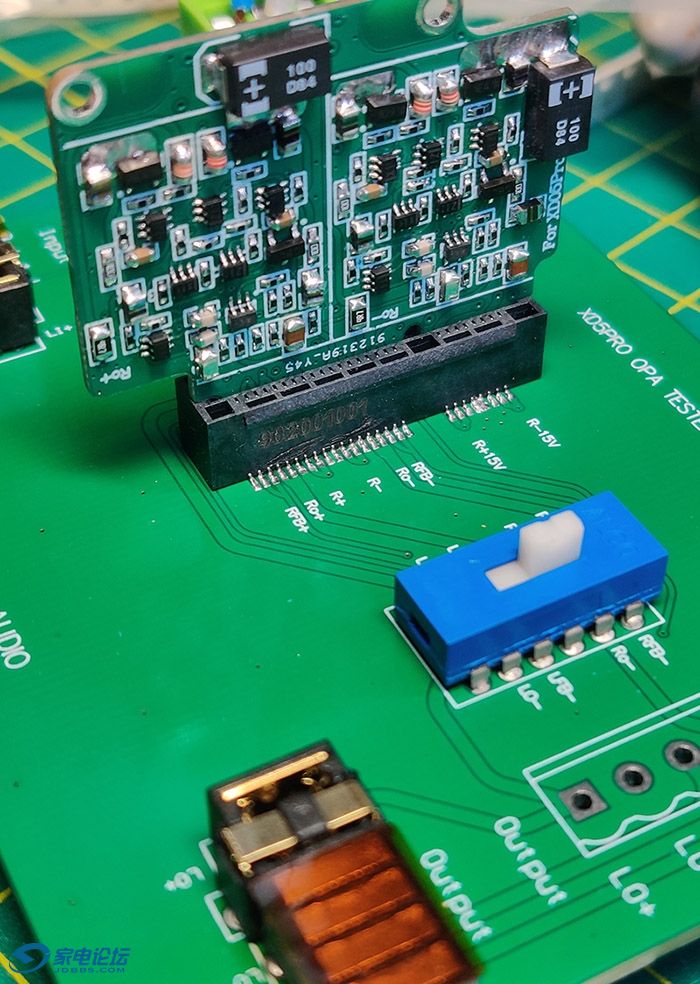

完成贴片工作后，先在自制的测试台上完成长时间老化以及各项测试。。。。



各项测试后就可以放心上机耳朵检验了。。。

xoqiu

这个好

乐生族

设计音频卡前了解到xd05-PRO原机具有独立的耳机推动放大的，原卡负责IV及LPF功能，

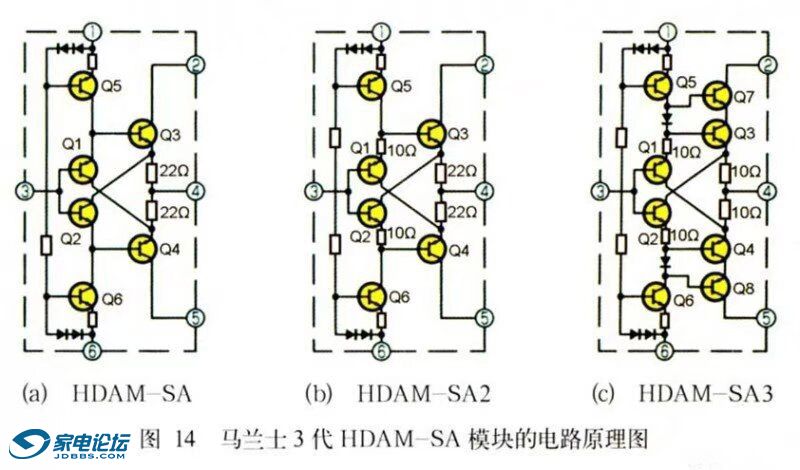

故分立元件卡设计分两级，前面一级是电压放大，后面一级加一个类似马兰士HDAM-SA3缓冲级，输出电流也约100ma，
增加驱动配合给原机耳放推动级。
原机电设有三档高中低增益功能，分别也是电压约6.5V，10V，14V分别供电给音频卡，功耗也不同

乐生族

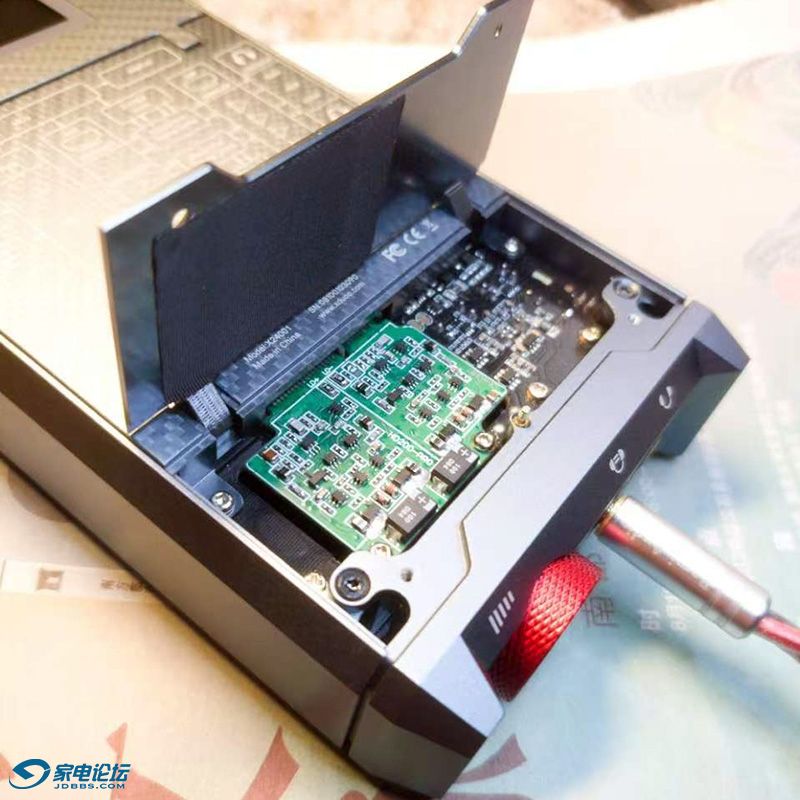

完成打板后的应用
