SONY WM-FX70 随身听串键的原理和解决思路

embedtec_jdlt

FX70-正面

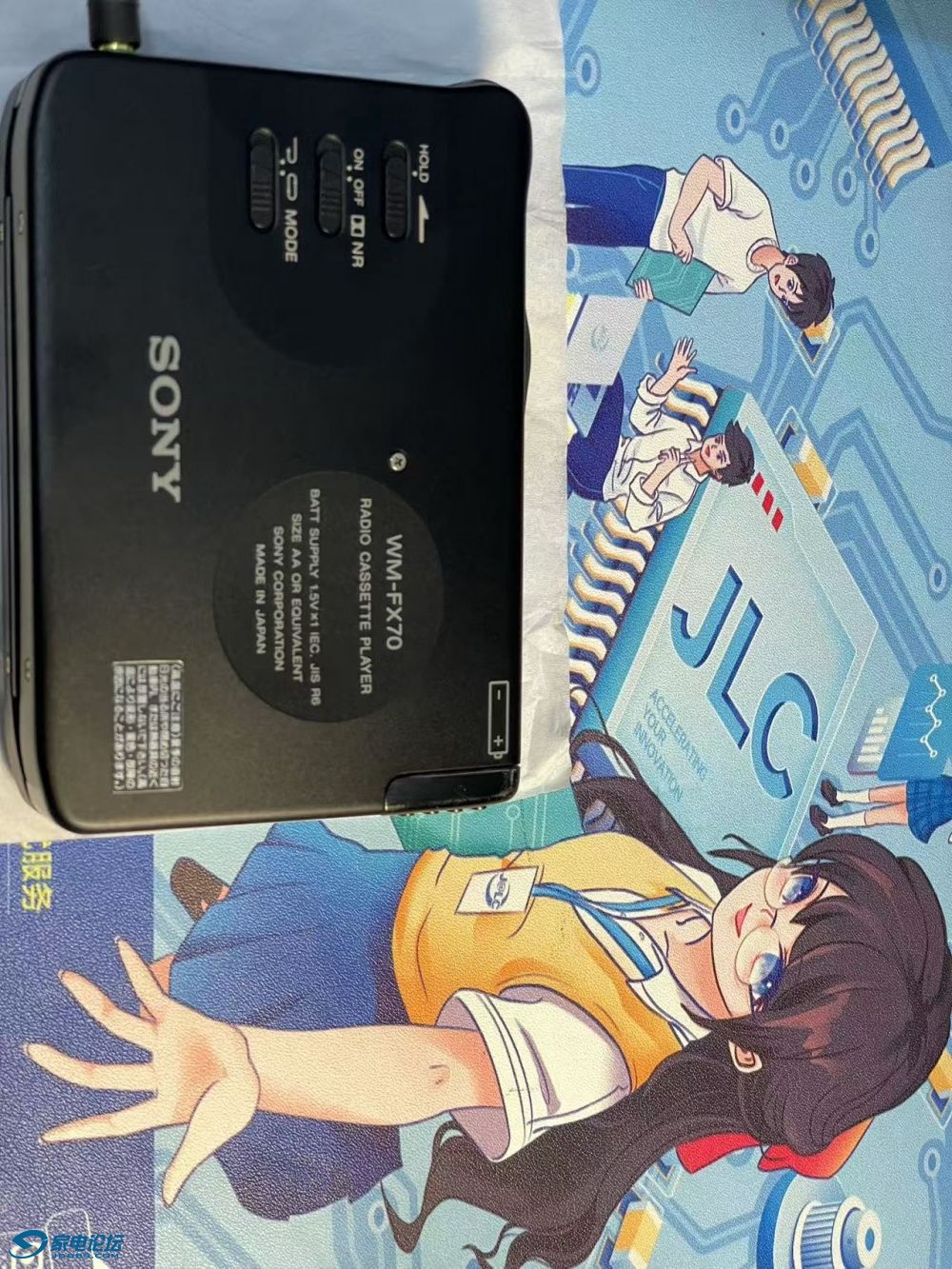

FX70-反面

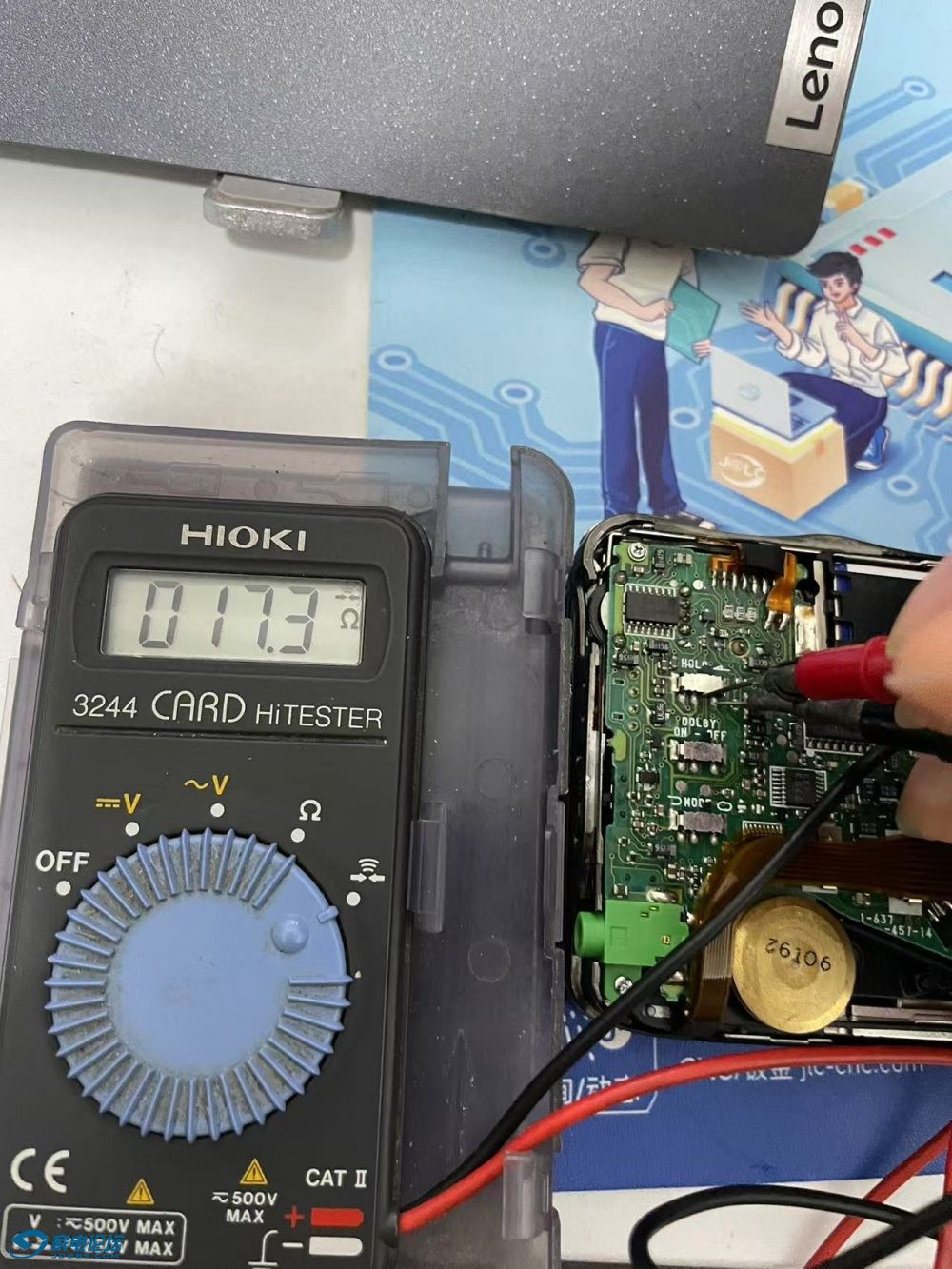

FX70-HOLD测试电阻

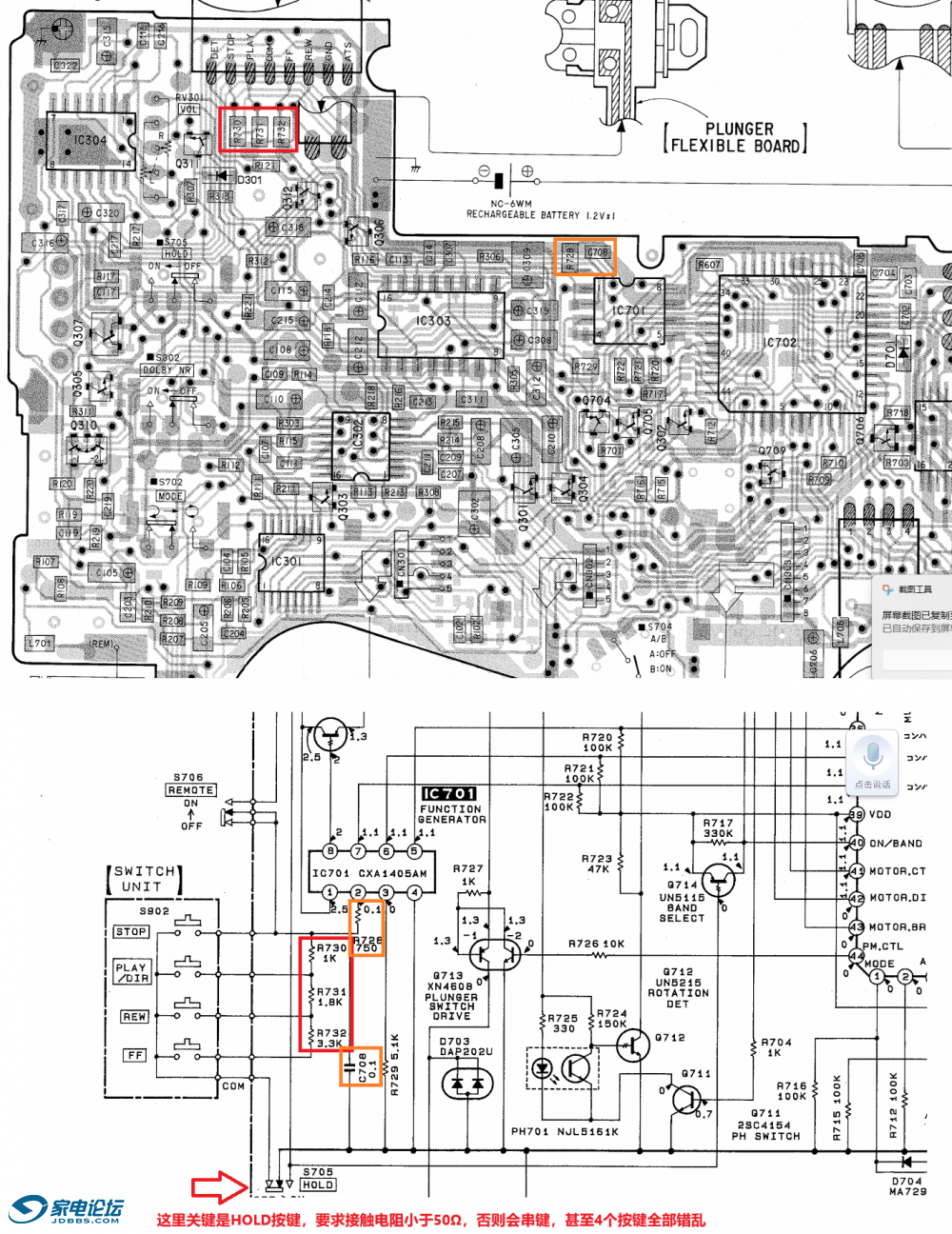

FX70-按键电路图

这个原理图可以看出，HOLD拨动开关的功能会影响 PALY, STOP, FF, REW 这4个按键，因它是串接在按键上的，HOLD拨动开关要是氧化接地不良，那这4个按键都可能随机会出问题。
处理方法：
1. 多使用HOLD拨动开关；
2. 拆机在HOLD开关加点除锈剂；
3. 如果确保HOLD的接地电阻已经50Ω以下，还有个别串键，那就要想办法控制在20Ω以内，再逐个查其它4个按键，排线上可测量按压接通电阻。

4. 最后，如果实在无法稳定地避免串键，图方便可以用导线把HOLD的2个引脚短路（中间引脚、靠里引脚），此时4个磁带按键的HOLD功能无效。

embedtec_jdlt

这里给我们一个启发，日系的部分随身听串键可能是因为波动开关不良引起。

我就是爱音乐

爱华很多机型hold拨动功能也会使按键串键。
原理很简单，这些按键是使用了电阻网络原理实现功能，hold接触不良阻值变化，连带导致按键阻值变化，当你按A键的时候实际实现的就是B键的功能。所有要么更换HOLD开关，要么拆开清理使阻值接近于零。
