东芝KT-V780机芯维修惰轮卡子替换

TYPEII

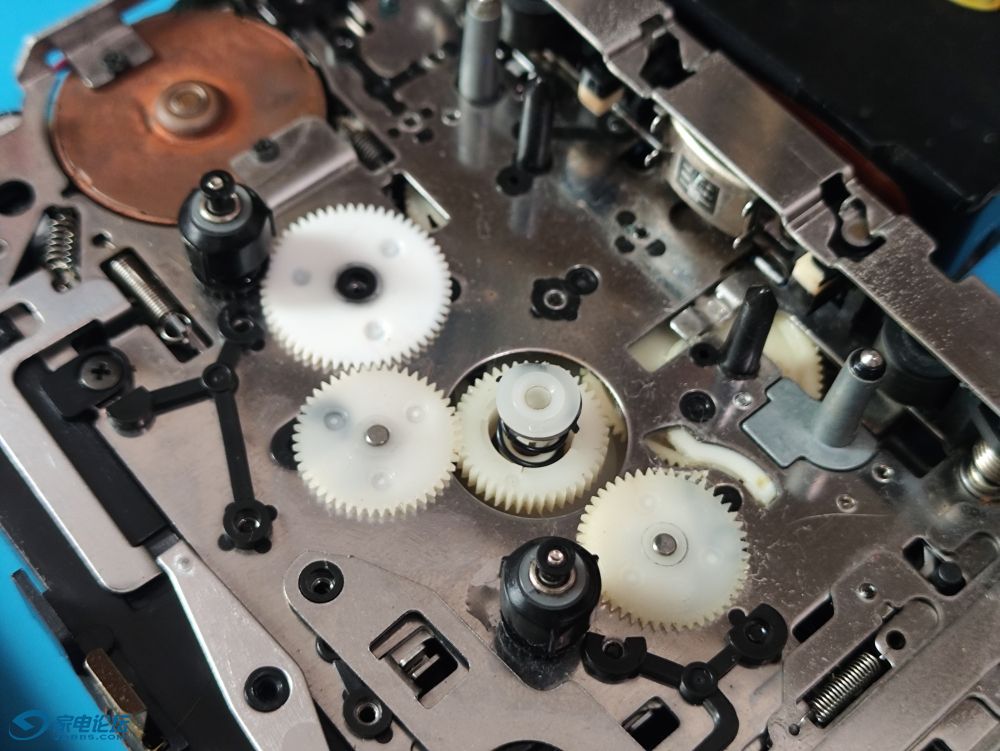

机器许久不用，拿出欣赏磁带，几次操作之后，机芯挡板中间变形，那个有弹簧的位置突起来了，把挡板顶变形了，尝试维修但是发现这里弹力很大，无法复位，这个结构设计是如何的？是哪里的问题呢，谢谢。


修复记录：

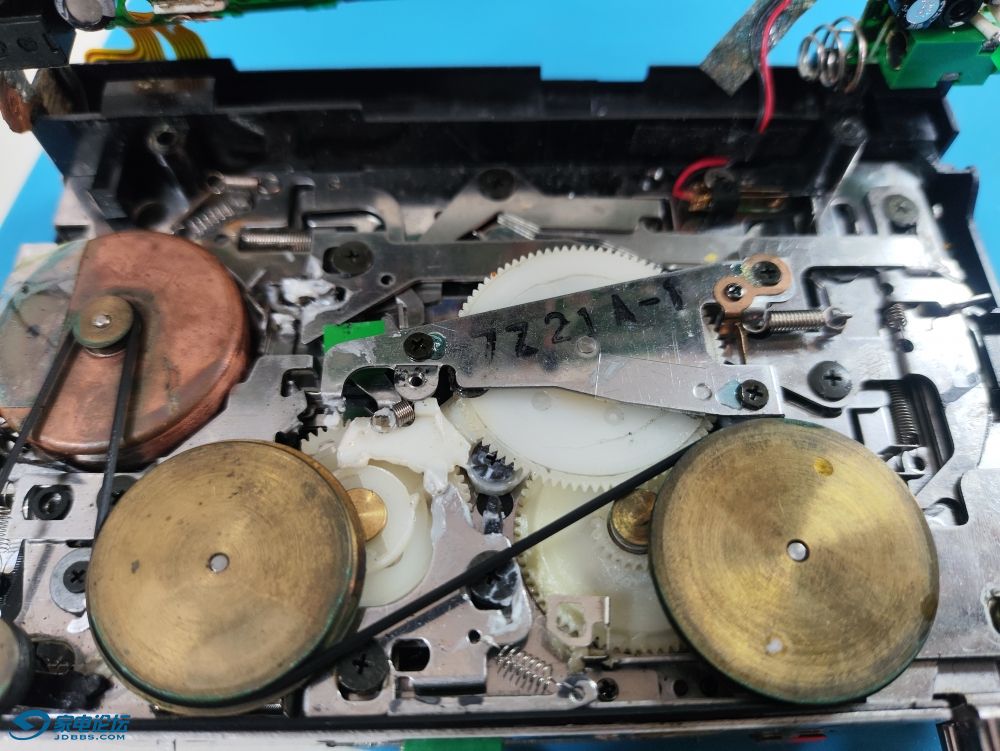

机芯背面（电路板侧）

惰轮修理要从机芯背面拆开，因为惰轮很大，无法从正面拆出，磁带仓侧因为惰轮转轴的存在，尝试取巧的方式从正面安装卡子难度极大，容易损坏卡子，旧卡子掉落的残件也需要清理干净。东芝机芯的逆天设计，可谓巧夺天工，各种小弹簧，有时候掉了都不知道，等开关按下不复位才傻了眼。

惰轮正面

入手弹簧卡子零件备品（新制打印件），打开机芯取出惰轮，把弹簧卡子和惰轮重新组装起来。

惰轮背面

这里需要注意卡子四个开口要和惰轮的定位销，卡子中间变成正圆，不然中间的转轴会插不进去。

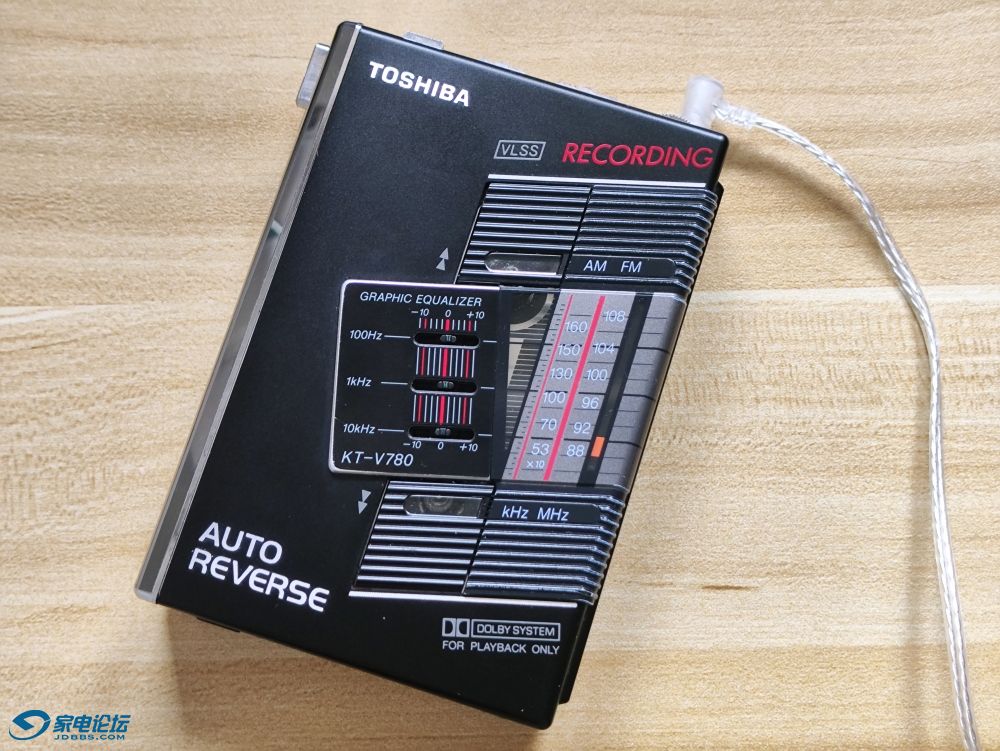

小心装起机器，如同劫后余生，功能正常便已谢天谢地，磁带、收音机效果都不错，虽然除了三频调谐，没有任何特色音效，但是声音干净，有空气般的透明感，这台机器承载了许多回忆，本次有幸修复珍藏，过程和经验分享各位坛友。

TYPEII

感觉这个弹簧机构，很像松下超薄机器的翻面凸轮，但是上面塑料零件和下面金属轴都没有卡子设计，弹簧的弹力很大，也没有发现零件破损，白色塑料零件和弹簧之间有1片带有4个突起的黑色金属环，很薄，似乎也不起固定作用，不知原始状态是如何？

快乐好宝宝73

应该有一个卡子，没了，弹出来了。

tyjw

我好几个东芝就这零件坏，用胶水沾上也没有用

TYPEII

tyjw 发表于 2025-3-11 18:17
我好几个东芝就这零件坏，用胶水沾上也没有用

东芝机芯，修机真不想碰这种，九死一生。
