得偿所愿

wwr0325

手册的第9步能否调整到位，余量还有么？
另外录一个400HZ 0DB，看另一面的右声道能不能听到

zyqjoe

交易区新帖推荐

好技术，非常感谢经验分享，中道机器的打理必须要有工匠精神。

咝咝入扣

wwr0325 发表于 2025-3-4 22:22
手册的第9步能否调整到位，余量还有么？
另外录一个400HZ 0DB，看另一面的右声道能不能听到

能调得到啊。说起这一步还有个小插曲，在按步骤调得CN50的2（1）脚电压与4（5）脚电压相同后，退出TEST，此时试录制0dB信号是出现了怪异现象，之前能达到1:1还原的带前带后效果，怎么现在在示波器上观察到带后电平值比带前低了那么多？百思不得其解，又回去检查CN50的2（1）脚电压，发现这个电压又变化了，再检查4（5）脚电压，也跟之前的不同了。这下懵了。刚才就微调了一些录音磁头方位角啊，不可能一下影响这么大吧？把录音电平标定都搞乱了？！稍定神后猛然看到示波器上的秒格值是100us，这可是平时测高音频时用的秒格值啊！再一看，原来是之前调录音磁头方位角时用的是12kHz频率没改回400Hz！当把信号发生器输出频率改回400Hz，电平值为0dB，再进行录音，这次正常了。弄得我一额汗

天籁的音

咝咝入扣 发表于 2025-3-4 23:24
能调得到啊。说起这一步还有个小插曲，在按步骤调得CN50的2（1）脚电压与4（5）脚电压相同后，退出TEST， ...

玩卡座的乐趣，在于会自己捣鼓。
修理机器，要像对待自己的机器一样。

hschsc73

感谢楼主经验分享！受益了。

hwd6

交易区新帖推荐

恭喜好价得到名机，这技术确实没得说，中道机器复杂，技术差点的都不敢入手

咝咝入扣

天籁的音 发表于 2025-3-5 09:34
玩卡座的乐趣，在于会自己捣鼓。
修理机器，要像对待自己的机器一样。

自己捣鼓跟接修是完全不同的心境。自己捣鼓怎么折腾都没问题，也不需要受时间限制，喜欢就折腾，累了就歇歇，搞好了是一种成就感，搞不好也无所谓；接修则是任务，一种无端的压力。

桂R

文中所称的“钥匙”是怎样弄得到？

咝咝入扣

桂R 发表于 2025-3-5 11:23
文中所称的“钥匙”是怎样弄得到？

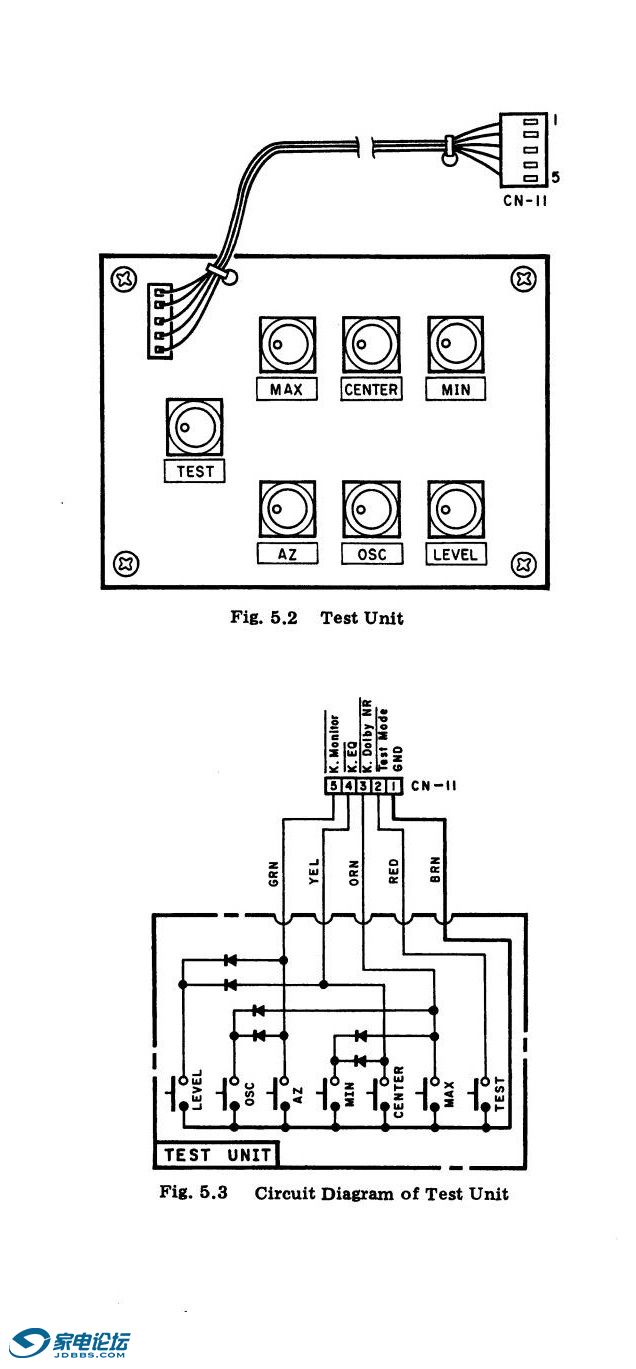

维修手册中有电路原理图，照葫芦画瓢自己搭一个就可以了

發哥

真好啊，看得我嘴角流下羡慕的眼泪

岭西二巷

咝兄这是下血本了哇，恭喜入手大号玩具。
看CR70和ZX9看久了，一直没下得了决心入坑，太贵了

咝咝入扣

岭西二巷 发表于 2025-3-5 13:58
咝兄这是下血本了哇，恭喜入手大号玩具。
看CR70和ZX9看久了，一直没下得了决心入坑，太贵了

是啊，光税就抵得上一台入门版三磁头卡座了

sunbinkun

玩卡座得会修

那么当初的第一手玩家有几个会修的？

不会修只有流落到二手市场

天籁的音

咝咝入扣 发表于 2025-3-5 14:20
是啊，光税就抵得上一台入门版三磁头卡座了

您说，自己捣鼓跟接修是完全不同的心境。
说得极是

咝咝入扣

放大招！

近日海鲜市场上逛，也许是缘分到了。我收了一个TEAC V7000的机芯。
收它用来做什么呢？
看中了它的直驱电机驱动板。V7000的机芯与CR70的机芯采用的都是三协的，除了磁头承载方式不一样，其它部分基本一样。

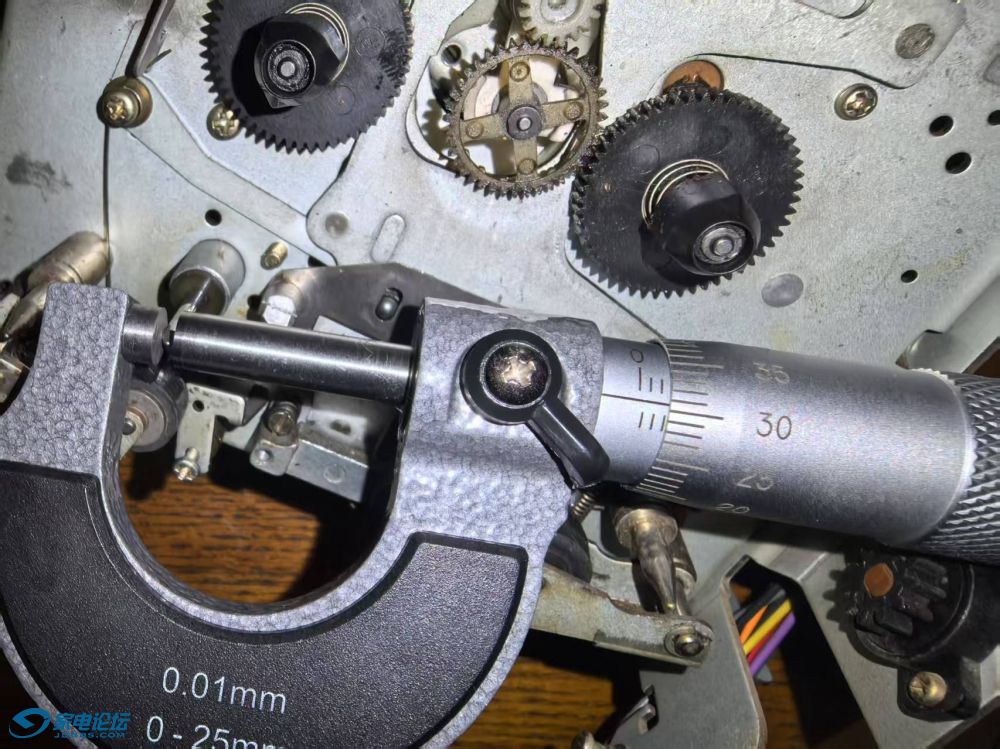

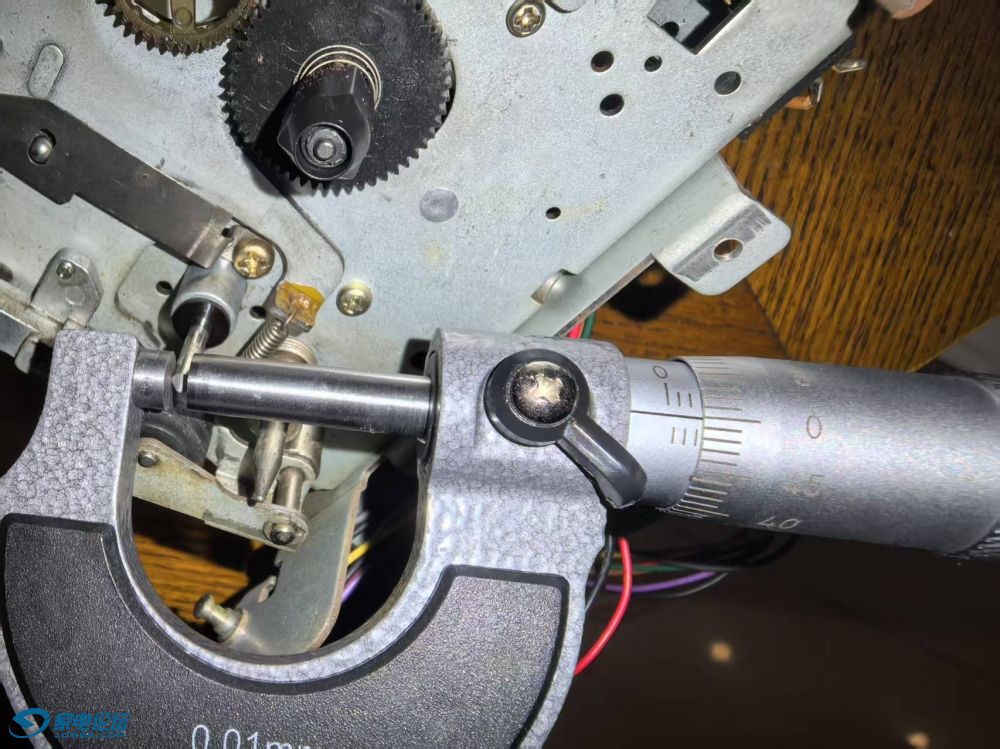

收货先测一下V7000的主轴轴径：主驱动轴2.495mm，副驱动轴2.30mm。这个数据跟CR70的测量值完全一样。这样就心中有数了。


来看看CR70和V7000的驱动板有什么区别：

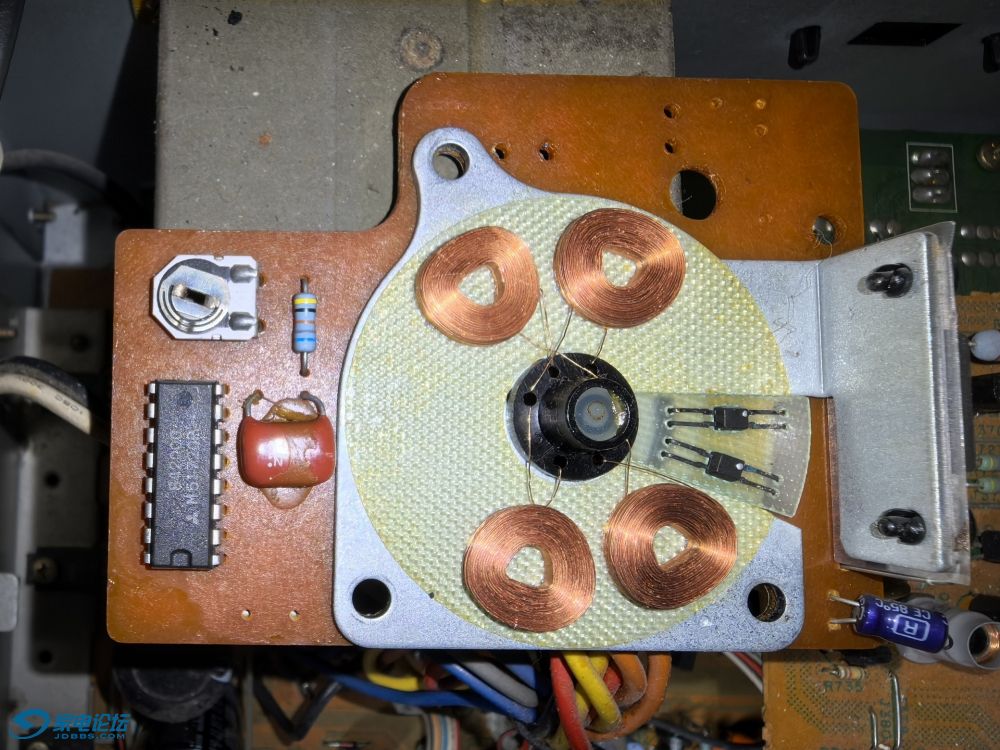

CR70驱动板为FG伺服驱动，核心部分使用M51720芯片

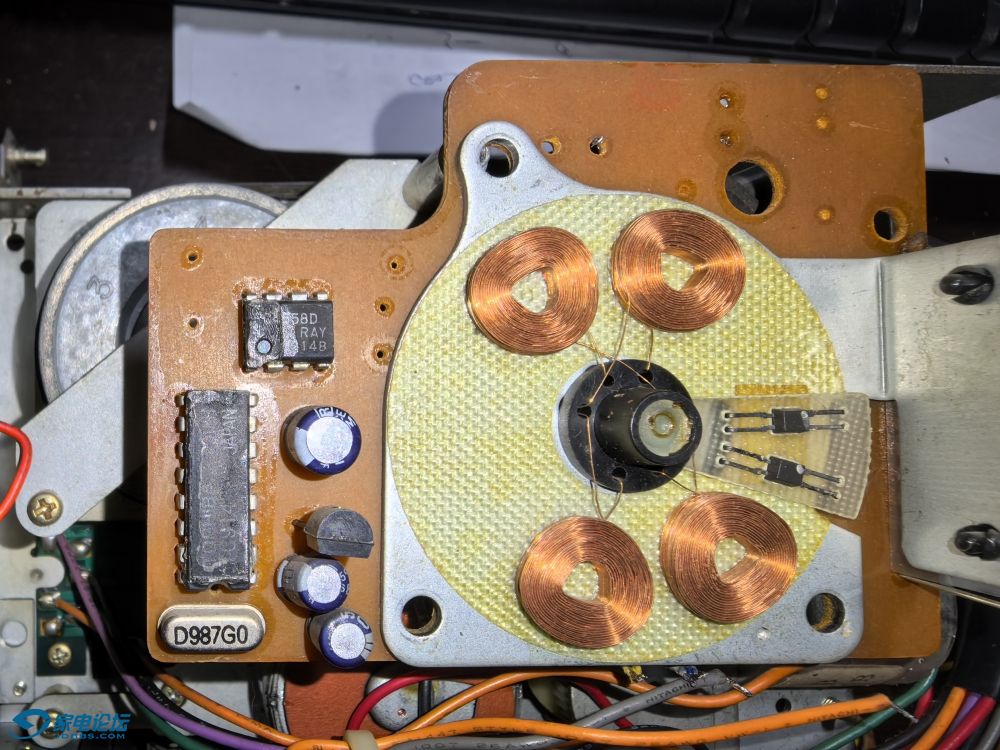

V7000驱动板为石英锁相驱动，核心部分使用TC9142芯片和9.87M晶振

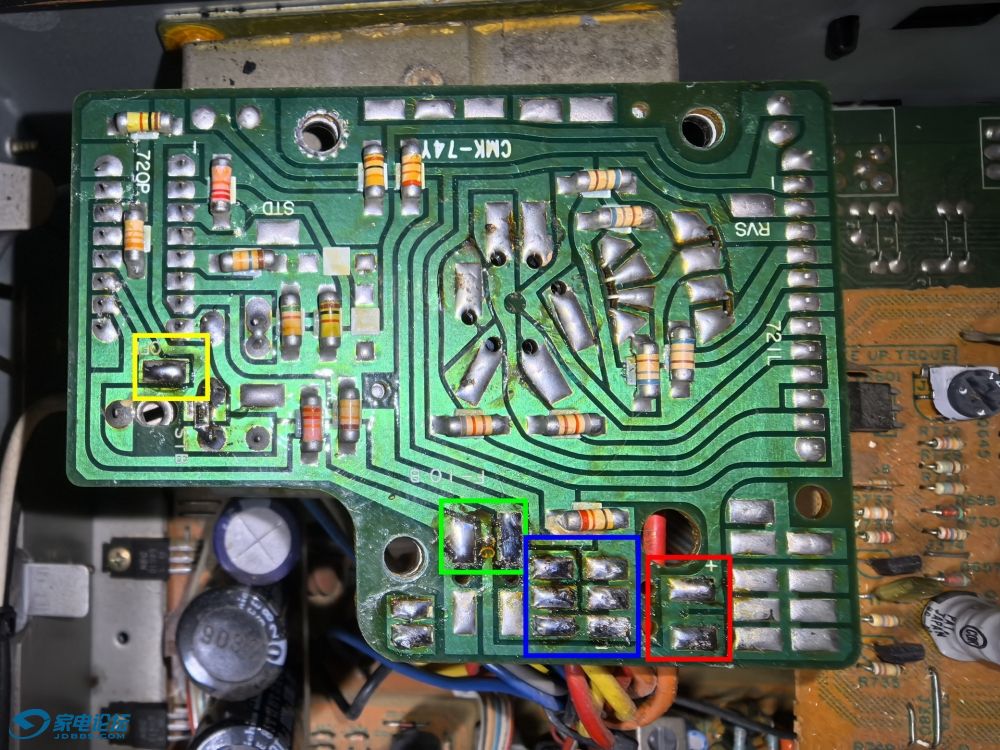

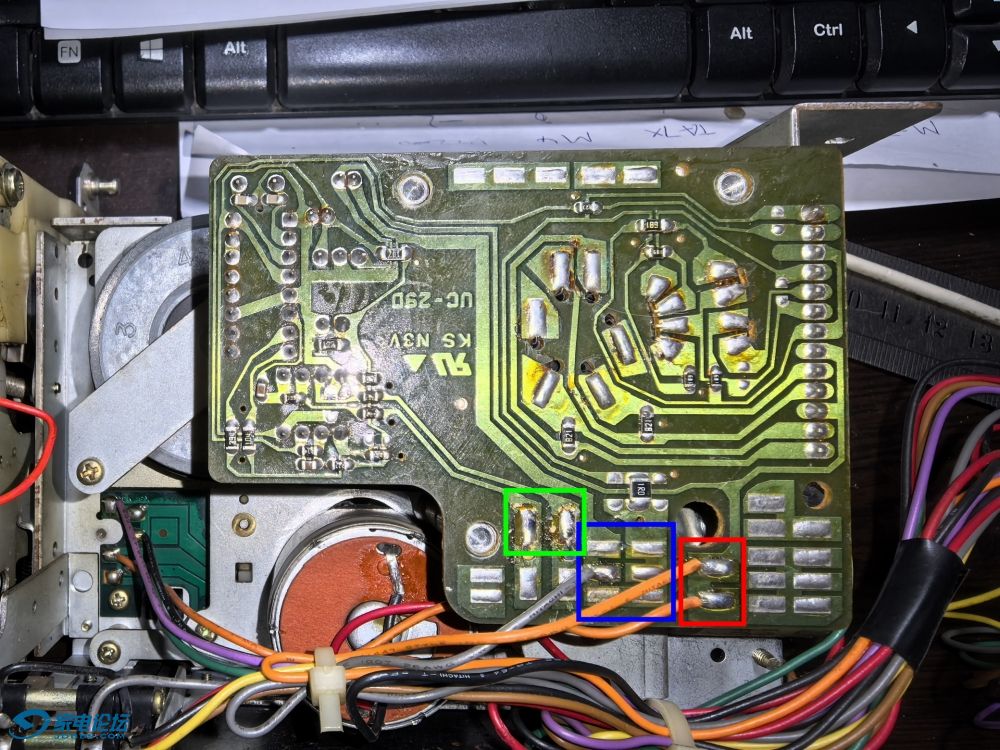

两者安装尺寸完全一样，只需在换装过程中将接线一一对应接上就是：两根橙色线为电源正极，焊接在红色方框两个焊点上；六根黑线为电源负极（接地），焊接在蓝色方框六个焊点上；FG信号线为黄、蓝两色，按原位焊接在绿色方框两个焊点上。CR70原驱动板上在黄色方框位置还有一根灰色线，这是一个启停信号线，经D622连接到开机信号，实测通电后D622阴极为高电平状态。查TC9142应用资料，其11脚也有启停控制功能，高电平为停止信号，低电平为启动信号，在V7000驱动板上已接地。这根信号线不接也没影响，悬空用一个热缩管套上绑扎起来就可以。

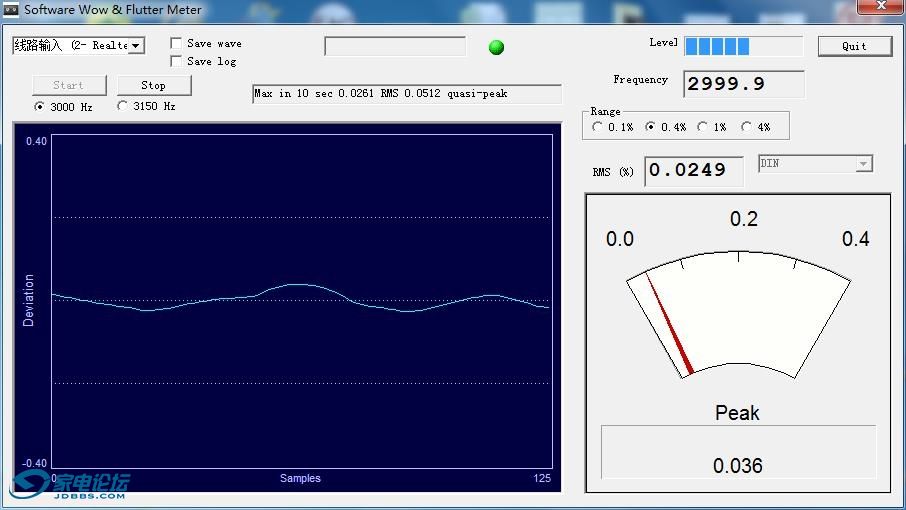

更换完成试机：
带头速度2999.9

带尾速度2998.2

我的CR70升级为石英锁相直驱版。
完美！
