盒式磁带录音机基础知识（科普）

大风吹666

受教了
图中那个“自停杠杆”是什么意思？通过这个孔是怎样做到自停的？看不懂

yangjunior

交易区新帖推荐

Full auto 相对安全    不是full 你看看拆掉收带皮带会怎么样

周YZ

感谢楼主，几十年时光转眼间过去，今又得己重新复习复习，

coffee_bean

录音磁头：录音磁头的工作缝隙就不能设置得太小，否则磁带录音时经过的时间极短，保留下来的剩磁会太少
结论对，理由不对。缝隙不能太小是为了避免高电平录音时磁饱和。经过的时间极短剩磁太少这个脑洞有点大，哈哈。


磁头中的感应电流与磁带上的剩磁成正比，磁头的阻抗主要感抗，感抗与频率成正比，这样就造成频率越高，磁头上的感应电压越高，每倍频程为6DB
这里又是结论对，理由有问题。磁头感应电压按6dB/OCT增加的现象（又称微分效应）是法拉第电磁感应定律的必然结果：感应电动势与磁通量的变化率成正比，恒流录音（导致带有恒定剩磁）的磁带恒速经过磁头缝隙，自然是记录波长越短的信号磁通量变化率越高，因此感应电压越大。如果将磁头线圈短路闭合，才会因为阻抗随频率增加产生恒定的电流。你的说法因果关系弄反了。


有两个时间常数，对于一类带是120微秒和3180微秒，对应的频率为1.3KHZ和50HZ，可以理解为对1.3KHZ以上的信号进行衰减，频率越高衰减越多，对50HZ以下的信号进行提升，陴屡越低，提升越多。
不对。放音均衡是对高于50Hz的信号进行衰减，对高于1.3kHz的信号停止衰减，相当于对1.3kHz以上的频段进行了整体增益提升。50Hz以下也不是频率越低提升越多，而是保持固定增益不变了。

yanyuanwen

coffee_bean 发表于 2025-3-15 23:37
录音磁头：录音磁头的工作缝隙就不能设置得太小，否则磁带录音时经过的时间极短，保留下来的剩磁会太少
结 ...

谢谢指教，已经修改，希望再提宝贵意见

yanyuanwen

交易区新帖推荐

大风吹666 发表于 2025-3-15 18:19
受教了
图中那个“自停杠杆”是什么意思？通过这个孔是怎样做到自停的？看不懂

一个杠杆，磁带到头后磁带绷紧，推动杠杆移动，杠杆的另一头将自停机构推向飞轮，依靠飞轮的惯性撞击，将滑板归位，实现自停。

yangjunior

yanyuanwen 发表于 2025-3-14 09:10
盒式磁带录音机基础知识8:双向走带
双向走带就是俗称的自动翻面，磁带的磁迹从中间分开，A面B面各一半，所 ...

随身听 和一些车载  有平移

yanyuanwen

yangjunior 发表于 2025-3-16 08:39
随身听 和一些车载  有平移

对，听说有平移方式的，只是我在实际中还没有遇到过。

大风吹666

yanyuanwen 发表于 2025-3-16 08:35
一个杠杆，磁带到头后磁带绷紧，推动杠杆移动，杠杆的另一头将自停机构推向飞轮，依靠飞轮的惯性撞击，将 ...

还是不懂。那个孔里到底插入的是什么样的杠杆？
这个孔位于磁带的下方，插入的什么杠杆跟磁带是平行的，磁带接触不到所谓的杠杆，怎样推动杠杆移动，触发后面的自停机构呢？
有没有进一步的原理说明？

david-ease

大风吹666 发表于 2025-3-16 09:41
还是不懂。那个孔里到底插入的是什么样的杠杆？
这个孔位于磁带的下方，插入的什么杠杆跟磁带是平行的， ...

楼主说的是指磁带盒底部开口的地方，楼主说的所谓“自停杠杆”是垂直于带基插入的。你说的应该是正面开的对应圆孔，插入后则和带基平行。
不过楼主说的这个“自停杠杆”，实际上很少有厂家会这样设计机器，很明显，利用这个地方来做自停触发并不是一个好的设计方案，很少有机器这样设计（起码我没有见过）。
其实，楼主所说的“自停杠杆”开口，不同的机器厂家会利用它来干不同的事、实现不同的功能。对于常见的三磁头卡座来说，这个开口常常用来插入抹音磁头。但有些机器厂家会用这个开口来插入录音监听磁头，比如sony的三磁头背包机TC-5000和5000EV。甚至有些机器厂家会用这个小开口来插入压带轮，比如SONY天马行空设计的双头怪随身听。所以，磁带盒上的这个开口，是没有统一名称的，要看各厂家设计人员利用这个开口来实现什么功能。楼主说的这个“自停杠杆”明显就是一个不常见的功能，可能是以前看了一些老古董书籍，说这个地方是“自停杠杆”，于是就用了这种说法。
实际上用“抹音磁头孔”会更符合一般人的常识理解。

coffee_bean

自停杠杆多用于很低档的收录机和一些板砖上，动作不太可靠，稍好点的机器不采用这种设计，坛友们现在玩的机器上不易见到，在古董书上更常见

david-ease

coffee_bean 发表于 2025-3-16 12:00
自停杠杆多用于很低档的收录机和一些板砖上，动作不太可靠，稍好点的机器不采用这种设计，坛友们现在玩的机 ...

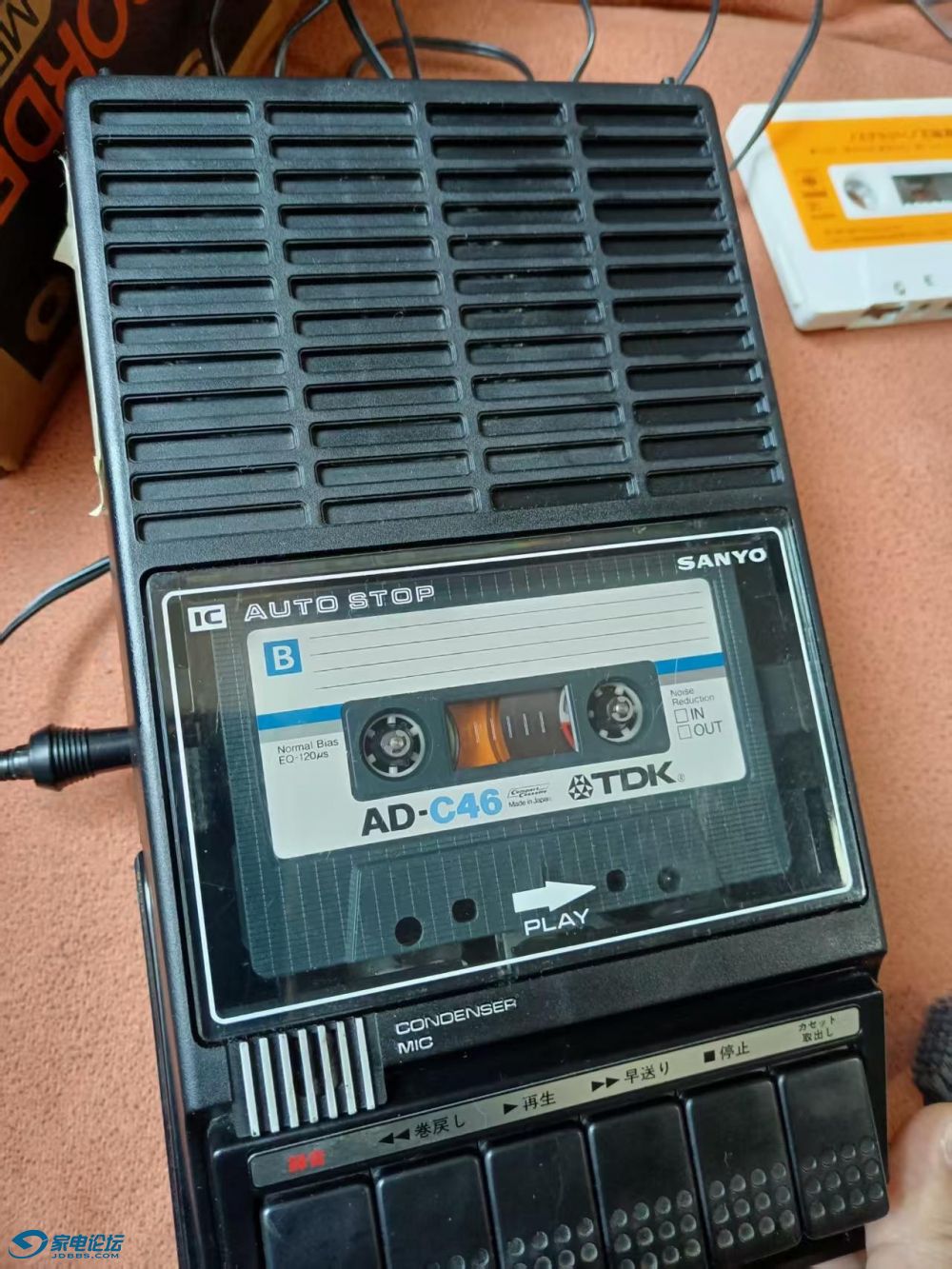

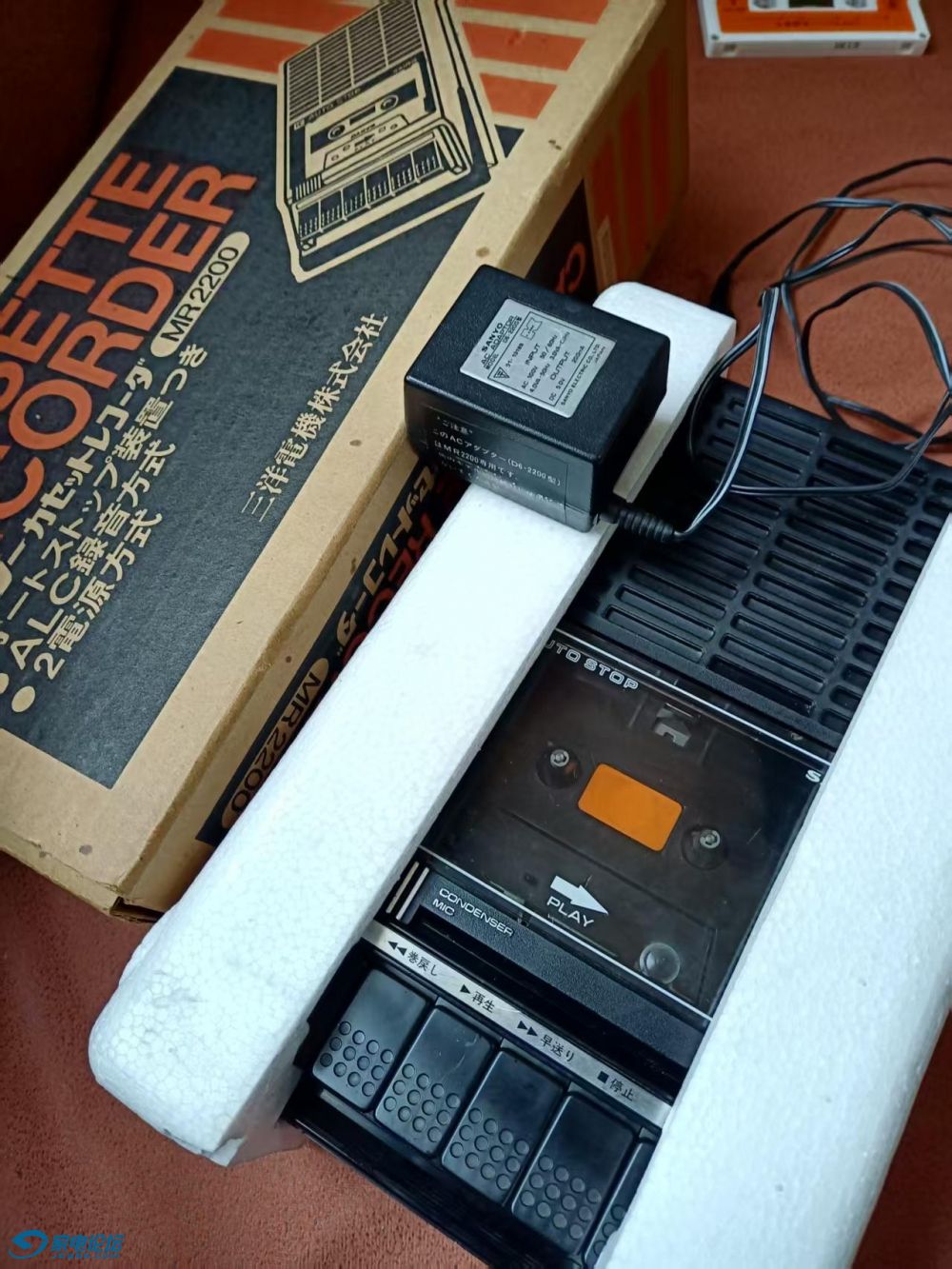

看到你发的这种机器，想起来我也有一套类似的老古董。不过这是我第一次拿出来使用，哈哈。
本来想测试一下看看这种古老的自停设计是怎样触发的，但通电后发现卷带轮无力，时转时不转，就没有再放磁带进去测试避免胶带。
拆开发现皮带老化变松了，没有皮带换，就不再拆了。

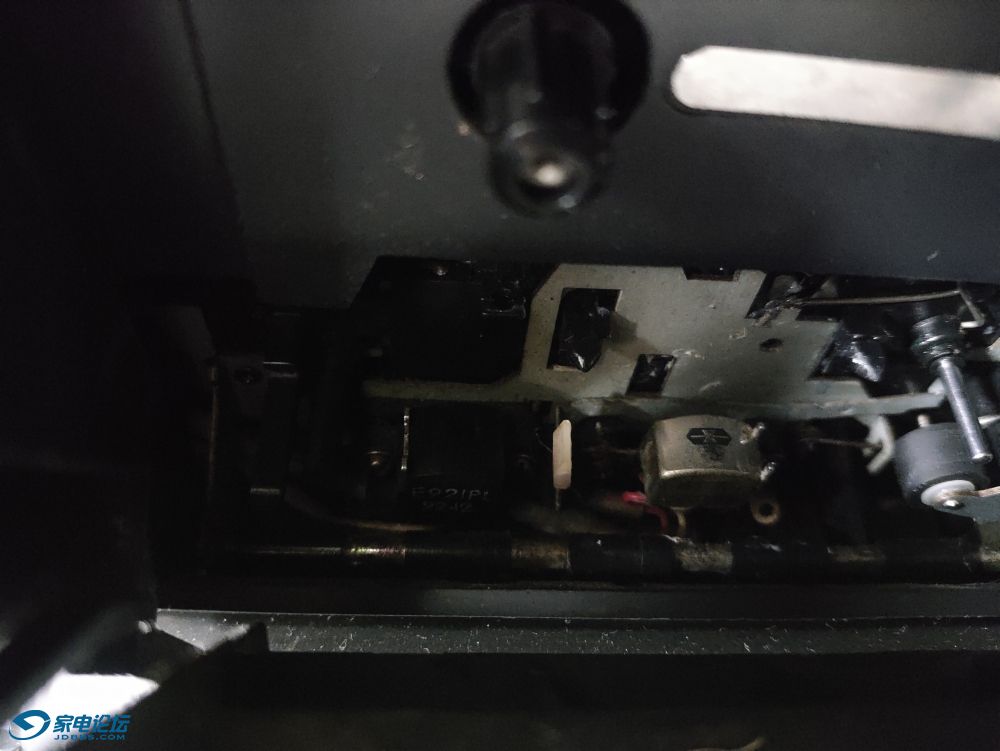

我有点还是没有明白，如果这个“自停杠杆”是靠走带到最后磁带绷紧的一点点力量来触发，它应该是非常敏感才对，但我看它是连在整个磁头抬起机构上，也没有柔软的弹簧连接，硬邦邦的。这样它是怎样触发自停的，没有看明白。

david-ease

以前买这样的机器是看中了它这个大透明窗口

coffee_bean

david-ease 发表于 2025-3-16 13:53
看到你发的这种机器，想起来我也有一套类似的老古董。不过这是我第一次拿出来使用，哈哈。
本来想测试一 ...

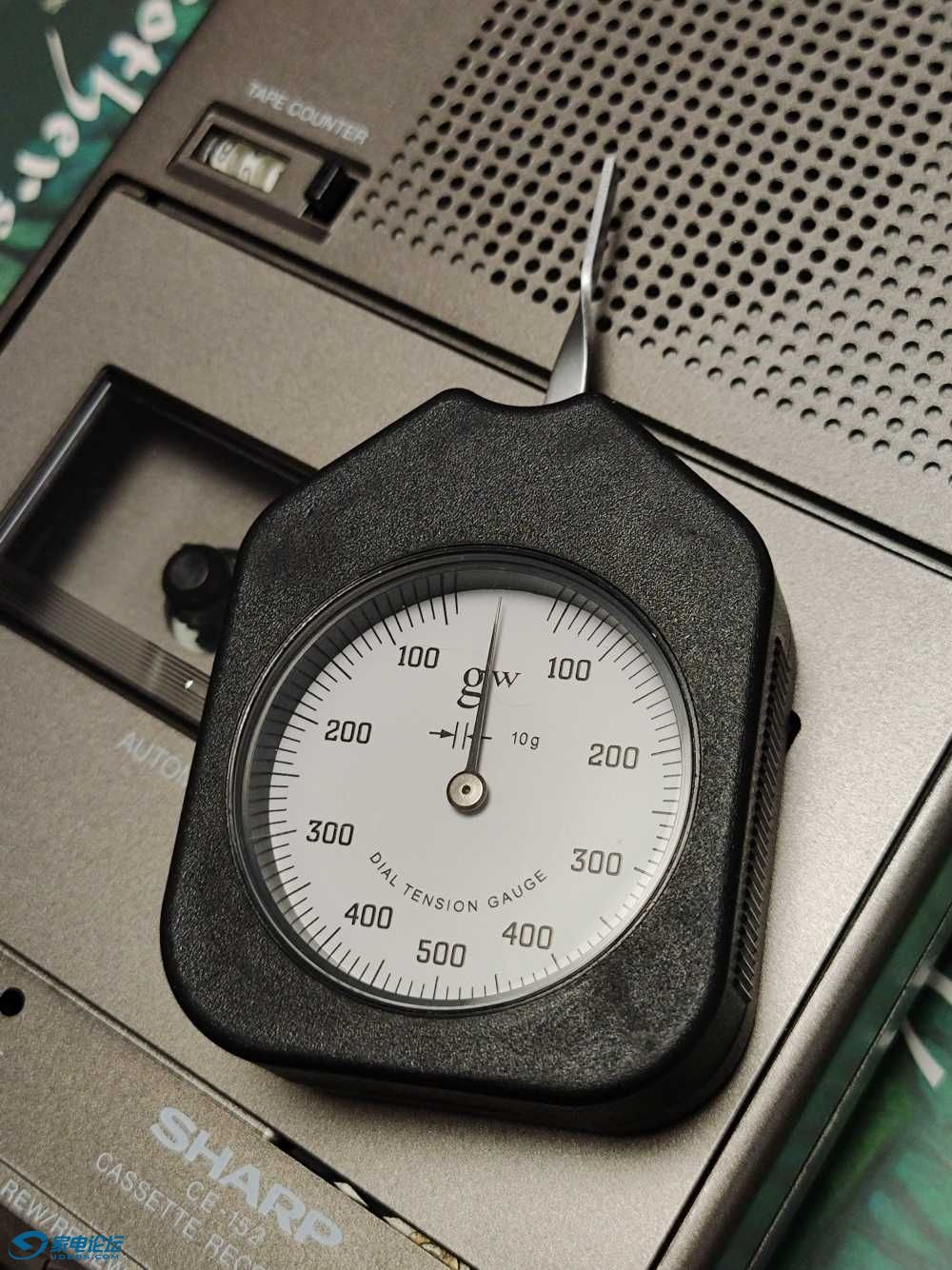

是有点硬，用张力计推了下，大概要50g左右才能触发。不过这个张力计量程太大，50g附近误差可能不小。

yanyuanwen

大风吹666 发表于 2025-3-16 09:41
还是不懂。那个孔里到底插入的是什么样的杠杆？
这个孔位于磁带的下方，插入的什么杠杆跟磁带是平行的， ...

磁头左边白色的东西，和磁头平行的，磁带绷紧时往下运动，杠杆另一头向上，推动自停机构撞飞轮
