福利帖：CR70标调中文译本

yanyuanwen

标调手册已下载，就差一台CR70了

黑子2

交易区新帖推荐

标调手册已下载，就差一台CR70了

岭西二巷

标调手册已下载，就差一台CR70了。
顺便问问，咝兄有加点自己的干货进去吗

咝咝入扣

岭西二巷 发表于 2025-4-28 19:30
标调手册已下载，就差一台CR70了。
顺便问问，咝兄有加点自己的干货进去吗

彩蛋在文末

jpyj299

没有cr70，也要赞一下楼主

kangda0757

交易区新帖推荐

咝咝老师，zx，ex，sx这三种是指磁带的类型吗？参考zx磁带是什么意思？不太明白，麻烦指点一下，多谢了！

咝咝入扣

kangda0757 发表于 2025-4-29 16:08
咝咝老师，zx，ex，sx这三种是指磁带的类型吗？参考zx磁带是什么意思？不太明白，麻烦指点一下，多谢了！

EX=I类磁带，SX=II类磁带，ZX=IV类磁带

岭西二巷

岭西二巷 发表于 2025-4-28 19:30
标调手册已下载，就差一台CR70了。
顺便问问，咝兄有加点自己的干货进去吗

全文拜读了，彩蛋也看到了，就等一台70实操了

kangda0757

咝咝入扣 发表于 2025-4-29 17:27
EX=I类磁带，SX=II类磁带，ZX=IV类磁带

多谢咝咝老师指点

岭西二巷

咝老师再请教下：
3.6.播放磁头和记录磁头高度调整和方位校准
   h)转动PH 方位校准螺钉，直到两个通道的输出达到最大值。

这里两声道输出达到最大，李莎育图会是斜45°或者直线吗？还是其它角度？

咝咝入扣

岭西二巷 发表于 2025-4-30 15:20
咝老师再请教下：
3.6.播放磁头和记录磁头高度调整和方位校准
   h)转动PH 方位校准螺钉，直到两个通道的 ...

这个跟放大电路是否已处于L、R增益平衡有关。一种情况是，L、R增益平衡，那么两声道输出调至最大时李莎育图既是直线也呈45°；另一种情况是，L、R增益未在平衡，那么两声道输出调至最大时李莎育图形也是直线，但直线角度会大于45°或小于45°，视乎L、R哪个增益更高一些。此时若把L、R增益调到一致，就呈45°了。

岭西二巷

咝咝入扣 发表于 2025-4-30 15:35
这个跟放大电路是否已处于L、R增益平衡有关。一种情况是，L、R增益平衡，那么两声道输出调至最大时李莎育 ...

明白了，感谢咝老师指点迷津。

咝咝入扣

岭西二巷 发表于 2025-4-30 15:42
明白了，感谢咝老师指点迷津。

都是卡友，互相交流

kangda0757

咝咝老师，该机目前能播放，也能录（效果说得过去），按下AUTO CAL后过一会Azimuth、level、bias 同时闪烁，然后就停了，是不是cal不成功？该从哪里查起？另外调节playback azimuth旋钮，磁头方位角电机不动（电机打开清理过了，两个小限位开关也检查过了）是何原因？麻烦您指点一下。谢谢！

咝咝入扣

kangda0757 发表于 2025-5-16 13:13
咝咝老师，该机目前能播放，也能录（效果说得过去），按下AUTO CAL后过一会Azimuth、level、bias 同时闪烁 ...

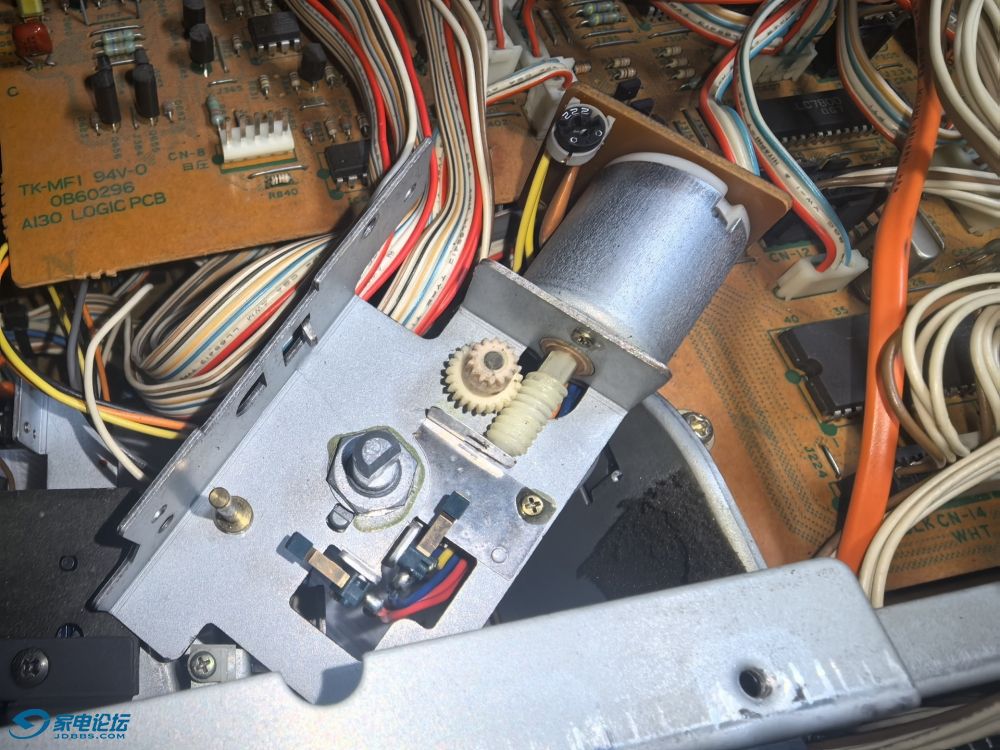

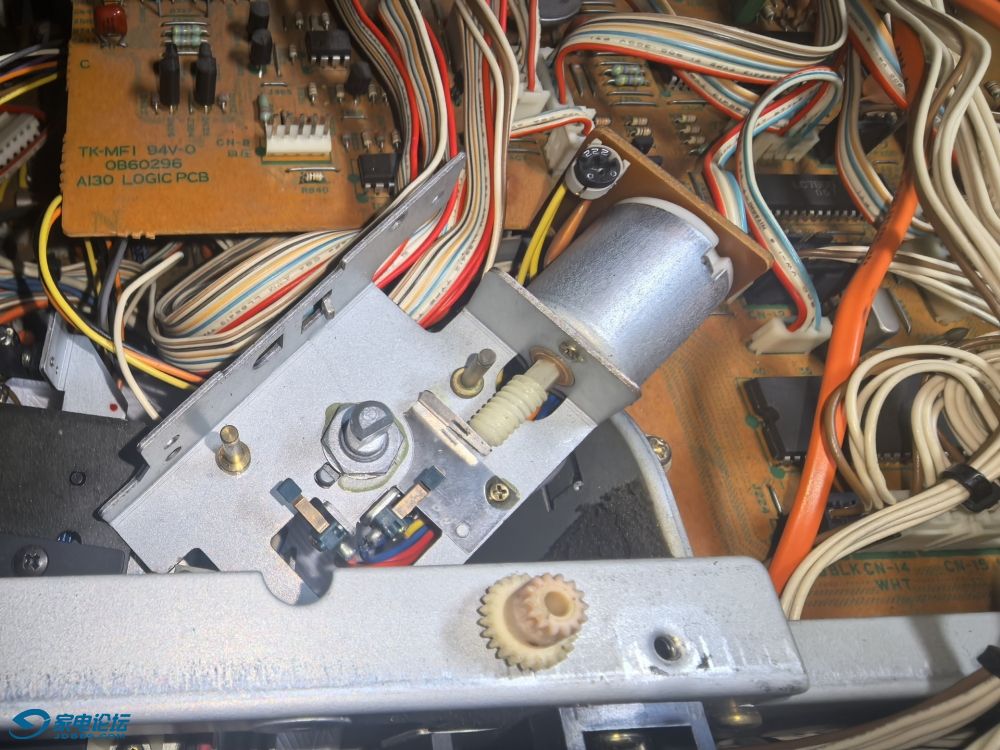

对，就是CAL不成功。结合你所描述的方位角电机不能转动，拆下黑色的大齿轮，检查这个中间齿轮。这是CR70的通病。润滑脂固化了，润滑脂与铜质的齿轮轴产生了氧化反应。
