磁显影-让你的录音“有迹可循”

wwr0325

咝咝入扣 发表于 2025-4-30 15:51
可能的解释是8条磁迹边缘的累计物理偏差不超过0.12mm。
按IEC标准提供的数据，无误差情况下单条磁迹宽度 ...

是不是磁带用过以后被拉窄了？

咝咝入扣

交易区新帖推荐

wwr0325 发表于 2025-4-30 16:12
是不是磁带用过以后被拉窄了？

没那么夸张。如果能拉窄，声音也会变调了

旅途

楼主和他的朋友不懈的努力
也是侧面说明玩卡座是多么的麻烦
想遇到一台机械电子成色都不差的卡座是多么的需要缘分

2623934828

咝咝入扣 发表于 2025-4-30 15:51
可能的解释是8条磁迹边缘的累计物理偏差不超过0.12mm。
按IEC标准提供的数据，无误差情况下单条磁迹宽度 ...

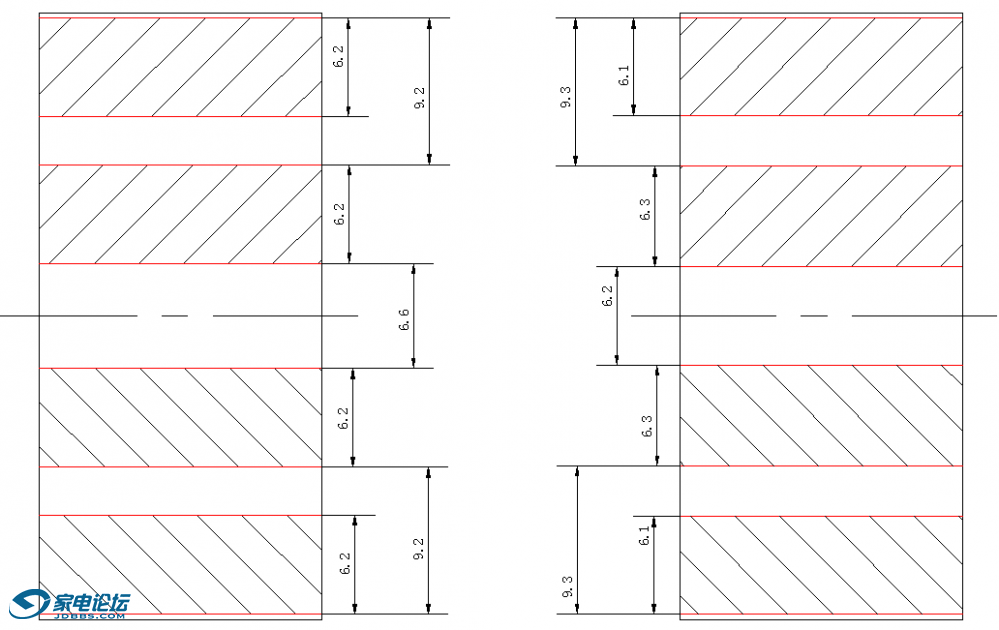

是不是这个意思，每条实际测量值（右图）相对标准值（左图）的差值之和不超过0.12？图示值放大了10倍，请忽略。

coffee_bean

2623934828 发表于 2025-4-30 16:58
是不是这个意思，每条实际测量值（右图）相对标准值（左图）的差值之和不超过0.12？图示值放大了10倍，请 ...

0.12是公差带，即+-0.06。前面的十字圈表示这是位置度公差，即8条边相对于其理论位置，偏离量不超+-0.06

大风吹666

交易区新帖推荐

jason8763 发表于 2025-4-30 10:57
三位大佬明天来华为磁带机研发部报道

一个月后开发一种磁带“验孕棒”，在录制的磁带上按一按，就能显示磁迹，并能马上能读出磁迹数据。

2623934828

coffee_bean 发表于 2025-4-30 18:14
0.12是公差带，即+-0.06。前面的十字圈表示这是位置度公差，即8条边相对于其理论位置，偏离量不超+-0.06

理论位置是哪个值？基准边A？1轨下边理论位置按照图纸应大于0.62，问题是这个基准A看不明白。我觉得楼主解释的带宽不足3.81有关，实际可能不存在0.035的空白边缘。

2623934828

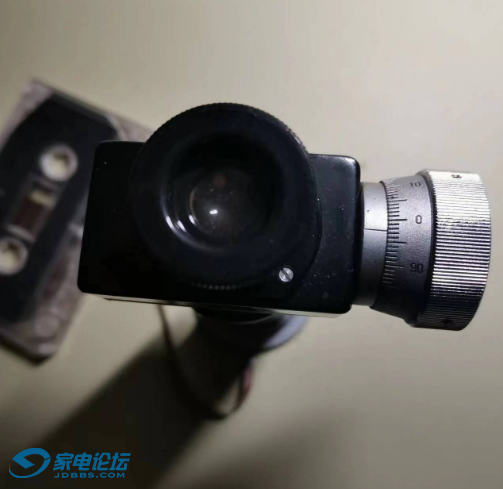

随机测量一盘磁带，宽度3.77-3.78之间

wildeo

论坛越来越有意思了

coffee_bean

2623934828 发表于 2025-5-1 10:31
理论位置是哪个值？基准边A？1轨下边理论位置按照图纸应大于0.62，问题是这个基准A看不明白。我觉得楼主 ...

8条边各自的理论位置就是根据图示数据计算出来的它们应在的位置，实际由于（1）磁头制造误差（2）磁头安装位置误差（3）磁带宽度误差（4）磁带与磁头配合的相对位置误差，8条边各自的实际位置相对于其理论位置产生偏差。IEC这个标准规定了偏差的最大值，即公差带。见标准给出的解释：


磁带边缘0.035的保护带当然可能因为上述4种误差被吃掉一部分甚至吃光，当然也可能变得更宽。不仅保护带如此，录音轨迹、轨迹间空白隔离带的尺寸都有可能因为上述误差发生变化。

jason8763

大风吹666 发表于 2025-4-30 18:57
一个月后开发一种磁带“验孕棒”，在录制的磁带上按一按，就能显示磁迹，并能马上能读出磁迹数据。

按照你的思路，是不是可以在磁粉里添加一种特殊的荧光剂，用紫外线灯一照就看出来了呢？期待@咝咝入扣研发组的研发成果

yangjunior

显影以后从用图像给他记录下来

taojiansh

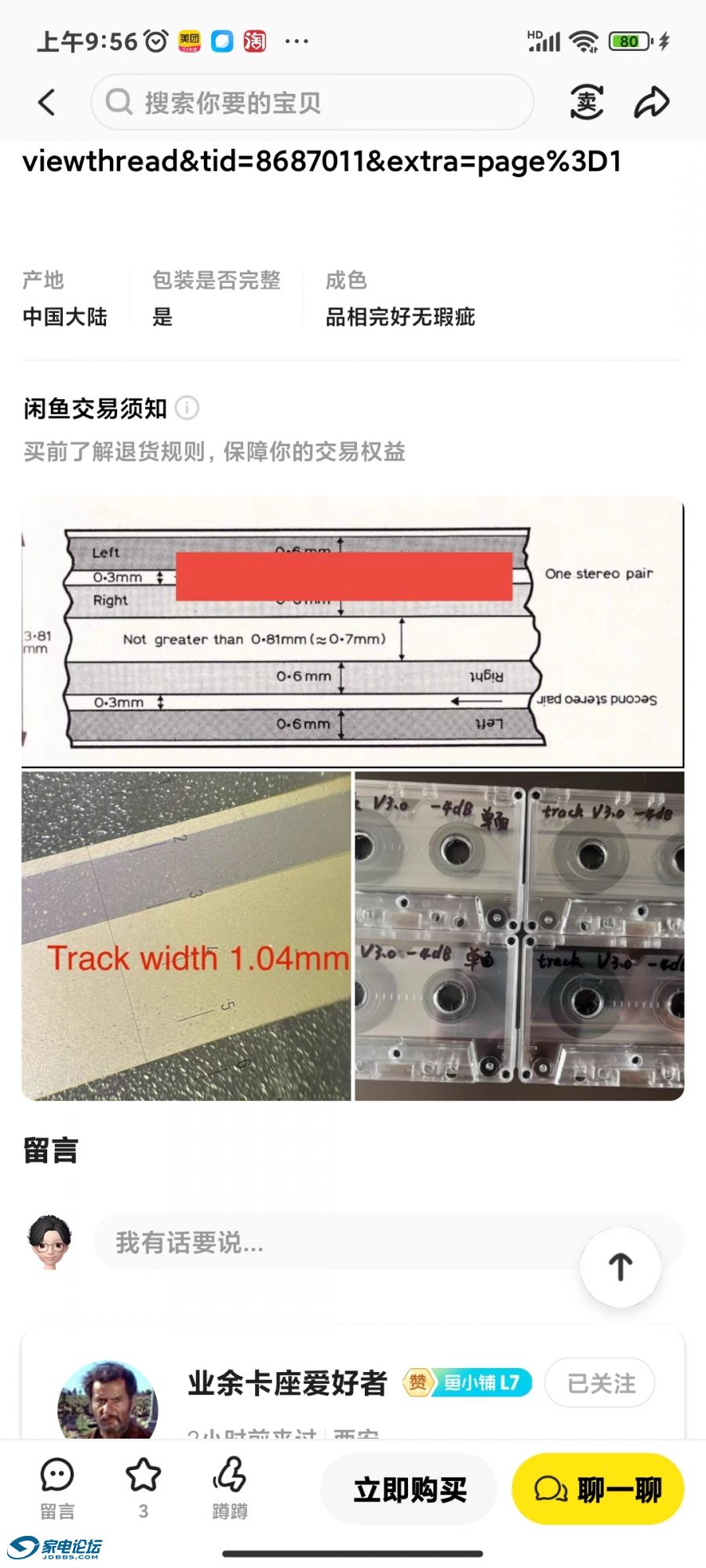

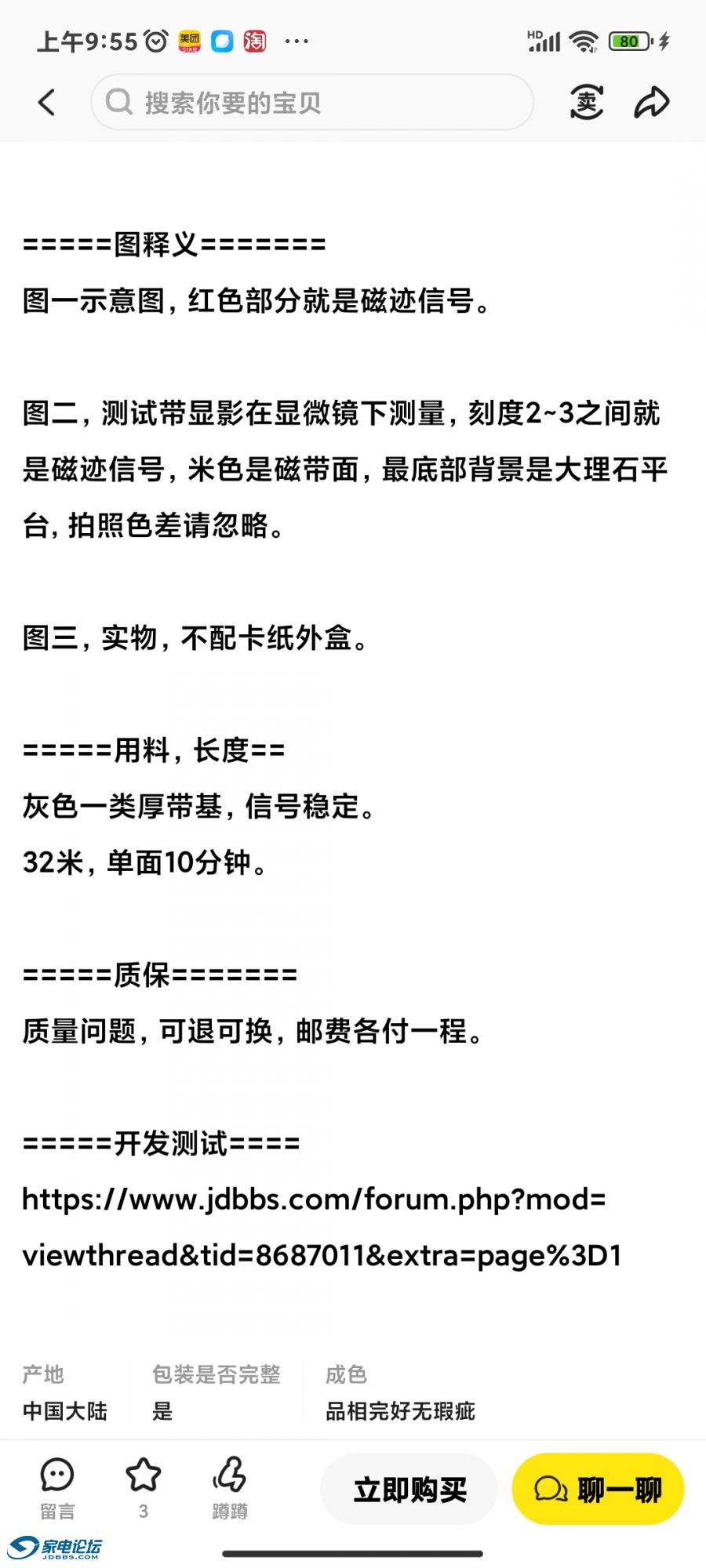

测试带出来了，是论坛的卡友，请看。供参考。

2623934828

通过最简单的附压带轮的螺栓调整了下“磁迹”测试，的确影响录放音电平。先用电平带调整螺栓到最大电平，然后调整播放电位器至规定值且左右一致。切换录音发现不同磁带左电平变化很大，偏低，右基本稳定。以带后0db（0.7毫伏）为参考，左低最大0.1毫伏，调整螺栓角度可使左右偏差减小至0~0.02。分析原因可能附压带轮老化变形可能性较大。其它如磁头位置螺栓等都有封漆，在没有标调条件下绝不要动。

wwr0325

2623934828 发表于 2025-5-6 10:00
通过最简单的附压带轮的螺栓调整了下“磁迹”测试，的确影响录放音电平。先用电平带调整螺栓到最大电平，然 ...

副压带轮的高度对磁迹的影响是有的，但影响到放音电平的话，已经有绞带的风险了，调副压带轮高度除了用镜带粗调外，用低频录音观察带后可以实现精调，这样调出来，ab两面录音左右声道一点不差。
