分享LUXMAN 5K50的录音放音主电路

咝咝入扣

LUXMAN 5K50在卡座圈可谓是神一般的存在，市面上难得一见。采用全直驱机芯、分离式三磁头、24段电平表（其中-5~+6dB为1dB间隔显示），每一处都彰显其设计独特。那么，作为核心部分的录音放音电路又是如何的呢？
以下是音频足迹网站的描述：

录音放大器部分采用了机架独有的新记录驱动方式——brbs ( bridge recording by bias current & signal current )方式，实现了录音放大器的直流化。
传统的录音方式是通过加法电路叠加信号电流和偏置电流来驱动录音头，在录音的高频修正中峰化线圈和陷波电路是不可缺少的。 但是，由线圈和电容器构成的这些电路插入录音放大器的NFB环路内会导致过渡失真和相位偏移，对音质产生不良影响。
5K50采用的BRBS方式，是着眼于如果失去电桥电路的平衡，电流就会流入负载的电路，通过信号电压使恒定流动的偏置电流摆动，得到与信号电流的叠加电流，驱动录音头。 这样，即使没有峰化线圈和陷波电路，也可以进行录音中的高频修正。
再生放大器部也为DC放大器构成。
在降低偏置振荡电路失真的同时，将录音偏置用输出线和擦除偏置用输出线系统化，通过防止相互干扰，实现擦除信号的低失真率化。
由此，几乎去除了擦除时容易残留的残留偏置噪声。
采用可变偏置方式，可以根据磁带条件自由设定偏置值。
在录音状态下将内部振荡器设置为400Hz，从min位置慢慢转动偏置调节旋钮，指示灯点亮。 该位置为欠偏置的-0.25dB点。 然后再转下去，指示器就会消失。 该位置为欧b -啊偏置的-0.25dB点。
从最初点亮指示器的位置向右旋转1/3的位置是峰值偏置值。

从https://elektrotanya.com/showresult网站找到了5K50的维修手册，把核心部分的电路截图放上来。喜欢的可以复刻一个玩玩。

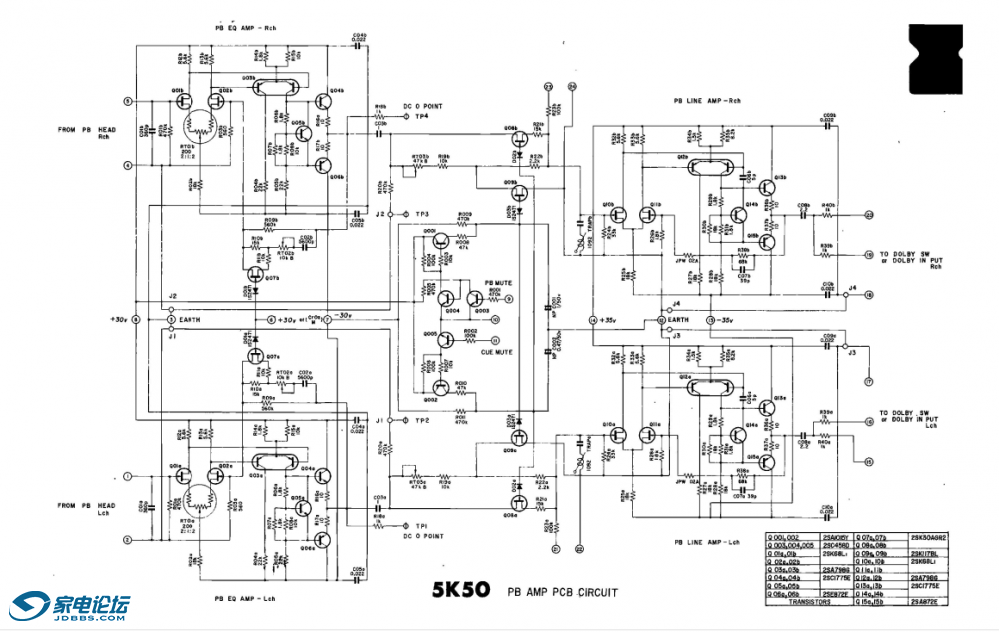

放音部分：

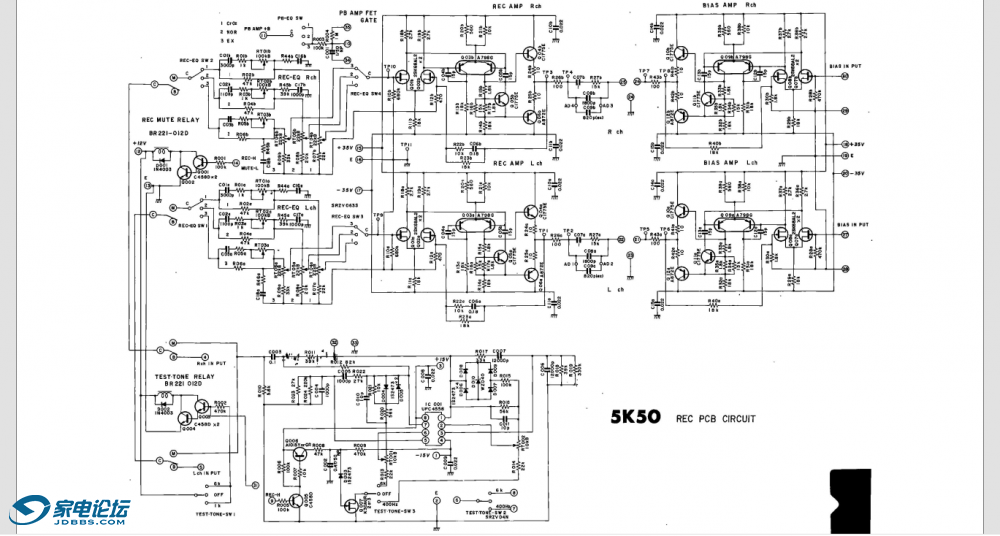

录音部分：

顺顺顺

交易区新帖推荐

放音电路全分立电路，我喜欢

yanyuanwen

运放里面都是这样的结构

jpyj299

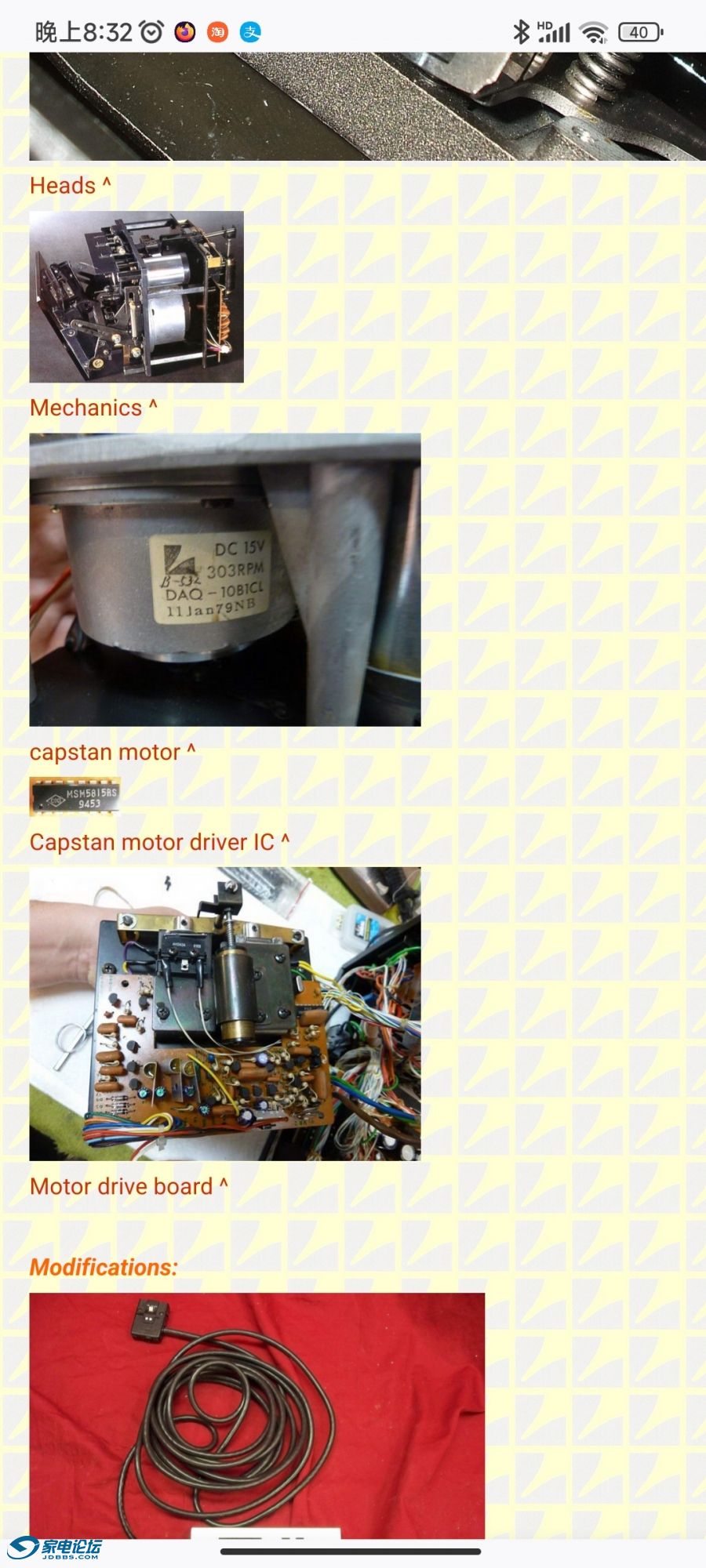

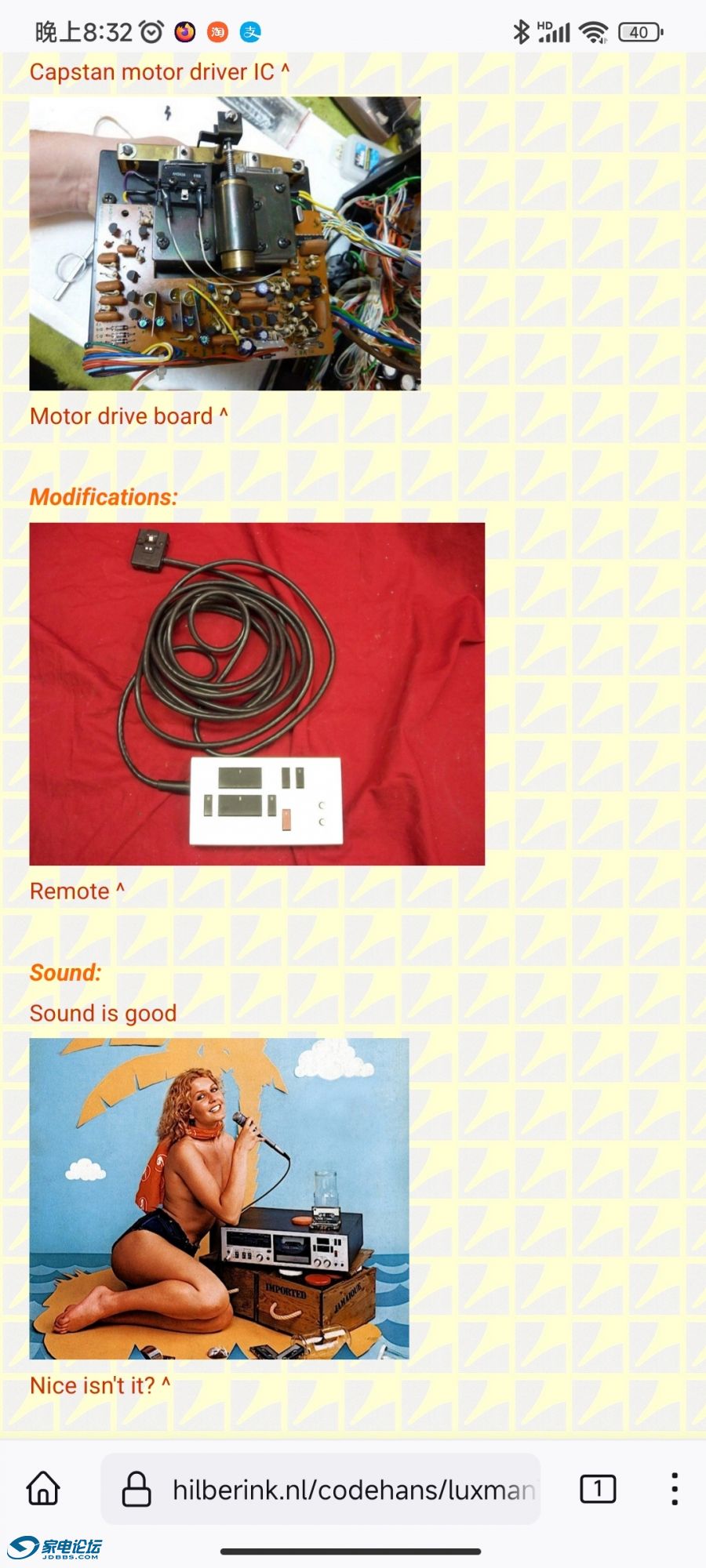

机芯 部分确实厉害。

9905

陈兄，是不是准备搞5k50了

咝咝入扣

交易区新帖推荐

9905 发表于 2025-5-29 23:22
陈兄，是不是准备搞5k50了

免费，随便下载，想要哪个下那个

咝咝入扣

jpyj299 发表于 2025-5-29 20:36
机芯部分确实厉害。

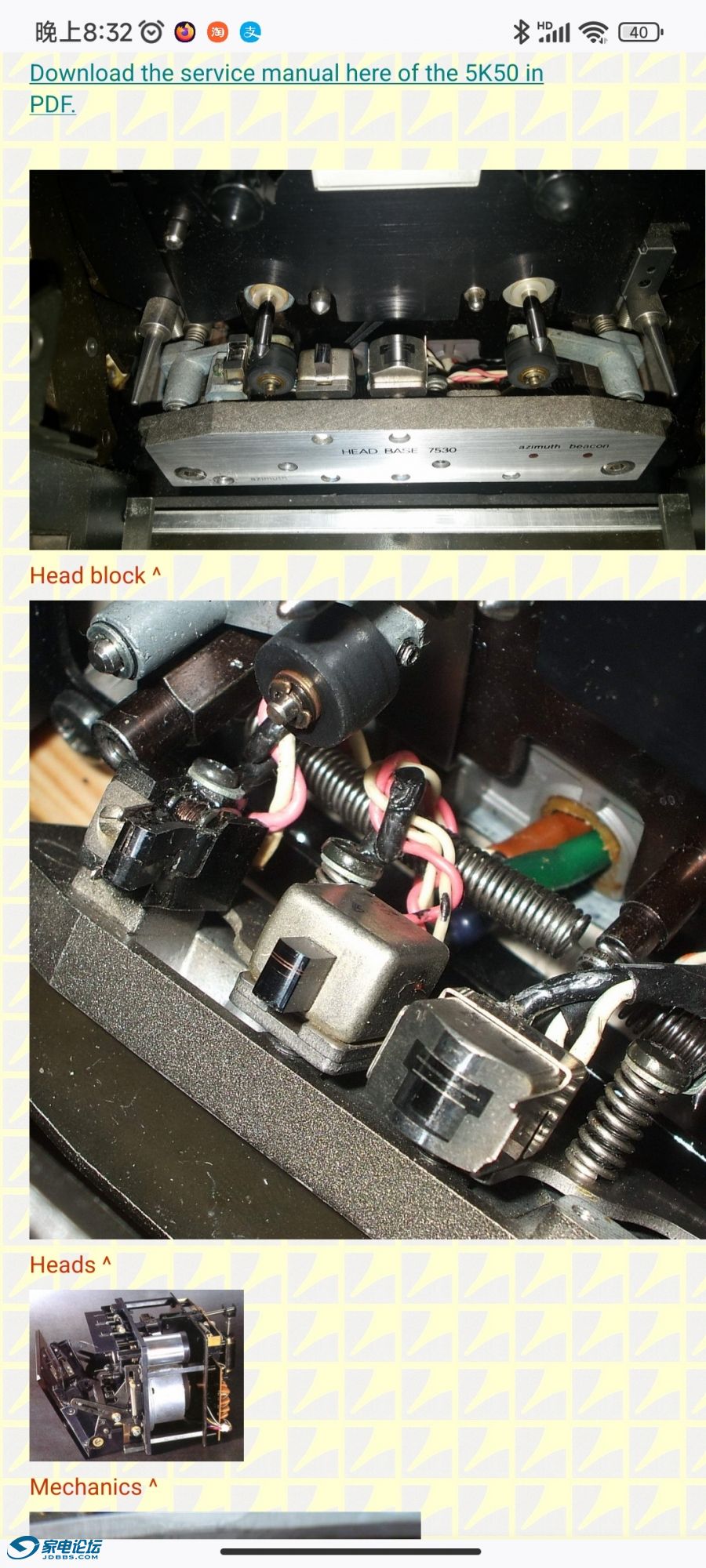

图二，磁头是跟舱门连体的么？取消了磁头滑板，磁带放入就跟磁头接触上了？

thomascd

贵族机

chengyabcd

这机芯看着挺牛掰，眼馋呀。

jpyj299

咝咝入扣 发表于 2025-5-30 09:07
图二，磁头是跟舱门连体的么？取消了磁头滑板，磁带放入就跟磁头接触上了？

回大佬，俺也不知道啊，没见过实物，只是网上搜了一下。看图片确实如你说的那样，那块金属板上有明显的螺丝孔，估计各部分结构设计也是 细老笨壮，整机消耗电力75w。

天籁的音

5K50是1979年上市的，售价28万日元，相当昂贵。然而此时间前后（1977年-1980年）中道生产的顶级型号、次顶级型号似乎便宜的没有低于35万日元的，大都在要40万-60万日元。
然而时过境迁，二手中道除了1000ZXL金猪或黑猪价格超过5K50，能够达到3万元以上，其余似乎都低于5K50其价格。呵呵

hwd6

第一次见录音磁头装在那个位置的，磁头支架居然可以翻转？

咝咝入扣

hwd6 发表于 2025-5-30 19:45
第一次见录音磁头装在那个位置的，磁头支架居然可以翻转？

应该是打理过程中从磁头滑板上卸下来了。查阅过同门K12机种的维修手册，机芯装配图显示磁头是反向螺丝安装在磁带舱可见的那板条上的。闲鱼上卖家演示K12按下播放键后整个板条是上升的。
