卡座调标问题

CHENG5880

novrain2012 发表于 2026-4-6 11:14
这里可能有些误差。620mv相对于775mv是-1.9dB，基本上算-2吧。
读懂11楼那个格式换算关系。ABEX TCC-130杜 ...

同样的杜比芯片，有的卡座杜比电平388mv,-6db,而这个810卡座有点特别，是620mv,-2db,所以搞不明白。根据你的分析及计算，我的810卡座，用250/0测试带标调，0db位置输出电平应该是多少mv，显示位置应该在0db位置还是在3db位置，请赐教。谢谢！

novrain2012

交易区新帖推荐

CHENG5880 发表于 2026-4-6 11:57
同样的杜比芯片，有的卡座杜比电平388mv,-6db,而这个810卡座有点特别，是620mv,-2db,所以搞不明白。根据 ...

维修手册这一段说的是线路输出电平，0dB 775mv最为常见。如果在杜比芯片附近也有测量点，并且可调，应该以那个为准，因为杜比芯片有绝对电平标准决定工作状态。前提是用标准的杜比测试带，也就是400hz 200nWb ANSI (218nWb DIN)，然后测芯片13/18脚为388mv。如果从杜比芯片到线路输出不再可调，只要左右平衡，线路输出偏离指标问题并不大。另外这个芯片引脚388mv只是芯片的工作电平，不是说卡座的电平表应该显示-6dB。如果一切都按计算值调好，你的卡座放杜比测试带很可能显示 -1 dB，放315hz 0dB测试带显示0 dB。

CHENG5880

novrain2012 发表于 2026-4-6 13:02
维修手册这一段说的是线路输出电平，0dB 775mv最为常见。如果在杜比芯片附近也有测量点，并且可调，应该 ...

这个我理解的，因为一般手上没有杜比测试带，都是用350Hz,250磁平0db测试带进行测试的，需要换算。前面一个大师给出的计算方法是380x250/160=606mv,0db时就是680mv.(teac v7000是380x250/200)，我想了解的是这个810卡座，也用250/0的测试带测试，是怎样计算方法，输出电平应该是多少，表显多少为正常，能否把计算方法及数值告知一下，我去按你的方法进行测试。谢谢！

novrain2012

CHENG5880 发表于 2026-4-6 13:53
这个我理解的，因为一般手上没有杜比测试带，都是用350Hz,250磁平0db测试带进行测试的，需要换算。前面一 ...

不了解杜比芯片内部，假设对315hz或者400hz低频不敏感，在杜比关闭情况下，参考输出电平和磁平正比。既然218nWb DIN的杜比带388mv，那么你的250nWb测试带芯片输出应该388*250/218=445。

这只是推算芯片的工作状态，不用管卡座自己的电平表显。那个手册上应该有另外的电位器校准到0。

CHENG5880

novrain2012 发表于 2026-4-6 14:45
不了解杜比芯片内部，假设对315hz或者400hz低频不敏感，在杜比关闭情况下，参考输出电平和磁平正比。既然 ...

谢谢！主要是被810上的620mv(-2db),搞糊涂了，不知道该怎么处理了。810上没有调0电位器的，只有输出电平调节电位器。那么我就不用去管它的620参数了，直接按照你的方法进行调试好了，网上拍了双针毫伏表，过几天到了再测试，数字表跳变厉害，实在是测试不准、不方便。

yanyuanwen

交易区新帖推荐

CHENG5880 发表于 2026-4-6 14:58
谢谢！主要是被810上的620mv(-2db),搞糊涂了，不知道该怎么处理了。810上没有调0电位器的，只有输出电平 ...

数字表跳，指针表照样会跳，先把机芯抖晃率搞好，用新磁带调整，就不会跳了。我一般都是用数字示波器的测量功能，指针毫伏表也有，准确度还是低一些。

CHENG5880

yanyuanwen 发表于 2026-4-6 16:44
数字表跳，指针表照样会跳，先把机芯抖晃率搞好，用新磁带调整，就不会跳了。我一般都是用数字示波器的测 ...

好的，谢谢！我也有数字示波器，都好久不用了

yanyuanwen

CHENG5880 发表于 2026-4-6 16:59
好的，谢谢！我也有数字示波器，都好久不用了

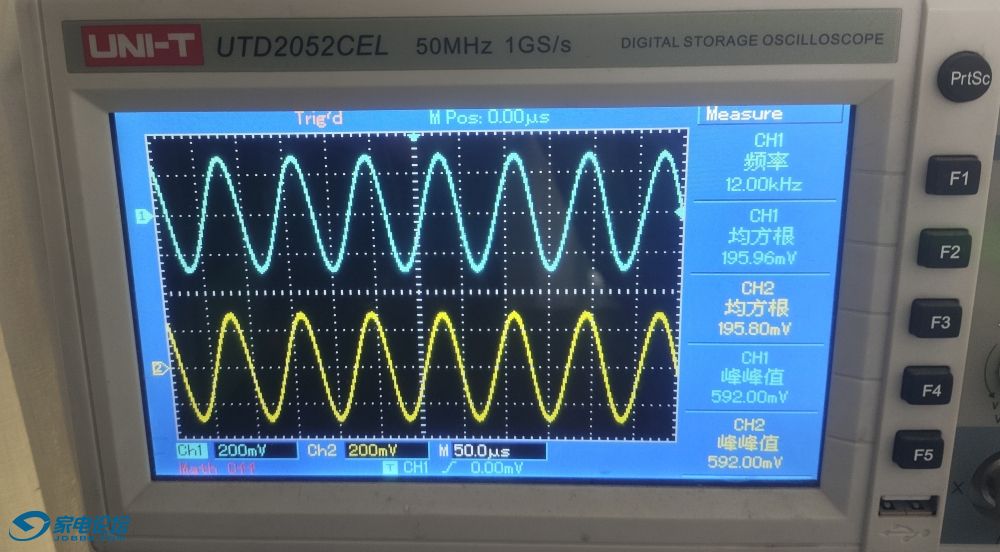

按MEASURE,测量功能 ，直接把频率，电压值分别显示右边，看波形的同时，电压也看了

CHENG5880

yanyuanwen 发表于 2026-4-6 17:09
按MEASURE,测量功能 ，直接把频率，电压值分别显示右边，看波形的同时，电压也看了

非常漂亮
