看看松下“铠甲”磁头的样子

医者

拍摄的是松下RQ-S75F，使用的是FG（fine gap）磁头，官方标称频响15-20000Hz，但可能区间是（-6dB）的。

这个磁头立体声双面，单侧单声道的铁芯是6层，松下出了一个S80，作为宣传噱头的一个就是那个12积层的磁头，据说15-21000Hz频响范围。
还有两照片是磁头的狭缝（gap），FG系列的是1.2μm的宽度，比其他的要窄一些。
以上只是随身听的磁头，那么卡座的磁头微结构是什么样子的，有哪位大神给拍点照片上面看看呗

桂R

交易区新帖推荐

倒数两张中，两条轨道不吻合。

thomascd

我一直不明白，为什么要有这种所谓铠甲磁头，听说是为了压下磁带下面的海绵，问题是压开了海绵怎么保证磁带紧贴磁头？

医者

桂R 发表于 2026-4-18 19:24
倒数两张中，两条轨道不吻合。

都是那样的稍微错开一些。

医者

thomascd 发表于 2026-4-18 20:25
我一直不明白，为什么要有这种所谓铠甲磁头，听说是为了压下磁带下面的海绵，问题是压开了海绵怎么保证磁带 ...

要说外面加个屏蔽罩我到觉得或许有那么一点点可能性

cswcwc001

交易区新帖推荐

thomascd 发表于 2026-4-18 20:25
我一直不明白，为什么要有这种所谓铠甲磁头，听说是为了压下磁带下面的海绵，问题是压开了海绵怎么保证磁带 ...

因为结构问题，松下这种铠甲的磁头是不动的，一直压在磁带上的，也就是播放和停止状态磁头都压在磁带上，那快进和快退就很紧，但是铠甲是可以动的，平时放下来，快进快退的时候铠甲上升，把海绵顶开，快进快退就顺了。

novrain2012

thomascd 发表于 2026-4-18 20:25
我一直不明白，为什么要有这种所谓铠甲磁头，听说是为了压下磁带下面的海绵，问题是压开了海绵怎么保证磁带 ...

靠供带轮侧提供反张力。开盘机也没有毛毡垫。

风雨见彩虹

thomascd 发表于 2026-4-18 20:25
我一直不明白，为什么要有这种所谓铠甲磁头，听说是为了压下磁带下面的海绵，问题是压开了海绵怎么保证磁带 ...

你买台中道看下就明白了。

医者

thomascd 发表于 2026-4-18 20:25
我一直不明白，为什么要有这种所谓铠甲磁头，听说是为了压下磁带下面的海绵，问题是压开了海绵怎么保证磁带 ...

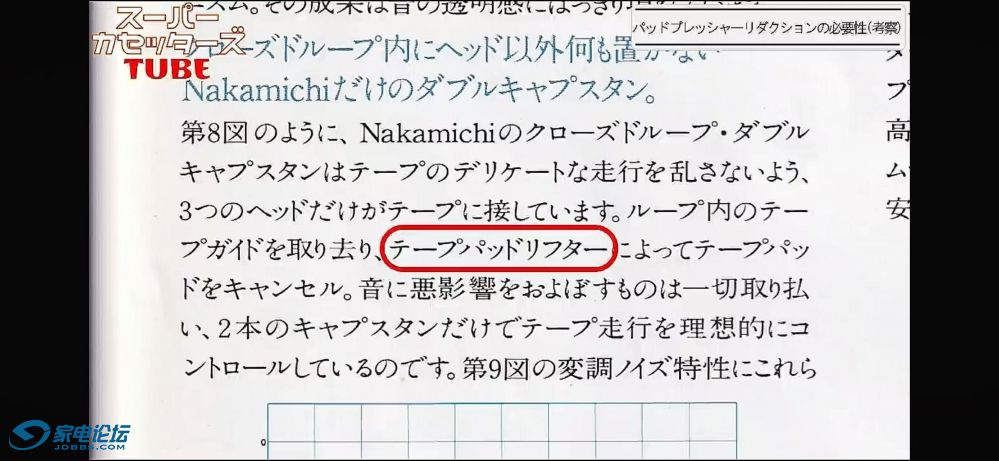

你好，你说的这个关于开价磁头是压下磁带垫的说法我找到了。这个说法在卡座上是有的，卡座磁头上有细小的凸起的小点也是起到这个作用。同时我也找到另外一个介绍的日文资料我贴上来分享一下。
就是文件里面写的「ヘッドパッドリフター」翻译过来就是【head pad lifter】磁头垫提升器（装置）。

thomascd

挺厉害，医生会日语？

如果是磁头垫提升的思路说明磁带机同样经历各种优化设计的尝试过程，通常磁带的设计原理是使用张力，同时让磁带在磁头上有一定角度来实现磁带于磁头的紧密贴合，保证磁迹的拾取，但这种结构比较复杂，成本高，对于卡带机这种要走向大众的产品显然不适用，于是就设计了磁带下由海绵垫压迫让磁带紧贴磁头，实际性价比是非常不错的。但也有问题，就是海绵垫的位置，还有磁头下压的深度，如果参数不标准或者精度问题，加上小机器的拉力可能很弱，就导致磁带不能匀速拉动而导致颤音，那么这种情况把海绵单独加一点压力是有好处的，但这个也不是适用于所有磁带，实际上如果碰到磁带带不动的情况，手动稍微压一压海绵弹簧也是可以解决的。

医者

thomascd 发表于 2026-5-19 10:55
挺厉害，医生会日语？

如果是磁头垫提升的思路说明磁带机同样经历各种优化设计的尝试过程，通常磁带的设 ...

日语是会的，所以一些日本技术资料是可以参考的。
这个中道是双主导轴的，两个之间有一定带速差，所以还有一定张力，或者这样也就不需要那个磁带垫了。磁带垫那玩意良莠不齐，即使正版磁带也不咋样看上去。时间一长更不好说了。

sweidong

微距拍得不错 。。。
