索尼333ESL CAL信号8KHZ 问题

孙成超

xiaoganglu 发表于 2026-9-9 13:18
楼主计较了，8K和7.66K对于CAL来说没什么区别。

谢谢  一开始CAL差很多  测试8K以为是这里问题

yanyuanwen

交易区新帖推荐

孙成超 发表于 2026-9-9 13:17
按顺序调好了 都能到位  录10KHZ示波器显示带前带后一致   但是机器表头带前带后切换会掉好几格   这是要 ...

带前带后一致之后，在CAL状态下调整：

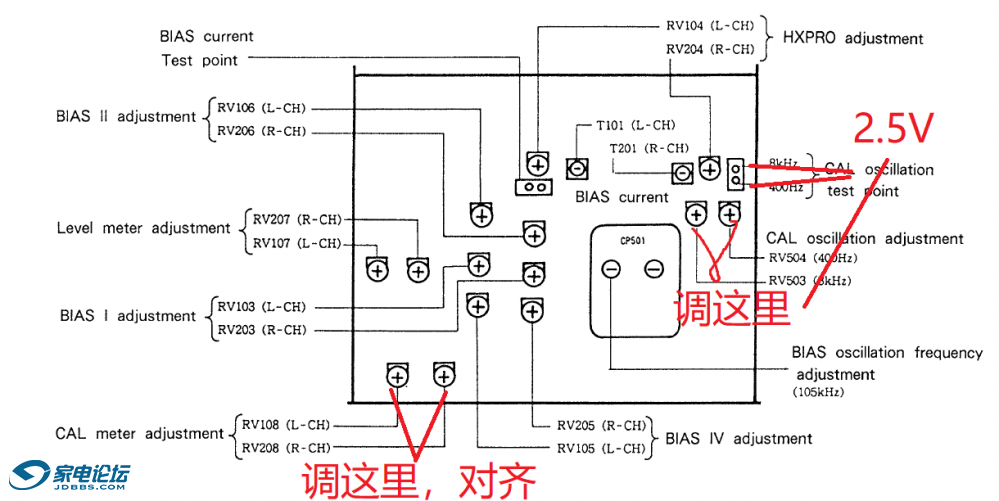

1.示波器或者毫伏表接图中标出来的测试点，调整RV503和RV504,400和8K都调整到2.5伏。
2.再调RV108和RV208，两条刻度线对其CAL标记。
完成


示波器或者毫伏表要用实体的，电脑上的虚拟仪器不行，因为不能定量。

孙成超

yanyuanwen 发表于 2026-9-9 13:29
带前带后一致之后，在CAL状态下调整：
1.示波器或者毫伏表接图中标出来的测试点，调整RV503和RV504,400 ...

感谢 ！

scoop945

yanyuanwen 发表于 2026-9-7 16:08
是的，按标调手册的顺序调，要信号源和毫伏表或者示波器，千万不要胡乱调。
以前没有动过的话，大概率是 ...

搭车问个问题：我的SONY 222ESL因为带电插拔莲花线导致输入没信号，播放正常。折腾了很久终于有信号了，但是录音的时候会间隔几秒有大约3秒无声，录音时按暂停，输入信号也是间隔几秒无声，麻烦指点一下如何查找故障，输入回路和录音回路中电解电容都测过，容值是正常的，就是那些小电容没测过。谢谢

seasons.lb

xiaoganglu 发表于 2026-9-9 13:18
楼主计较了，8K和7.66K对于CAL来说没什么区别。

老哥，有空了没有，帮我搞下B100

sweidong

交易区新帖推荐

玩卡座的，最后都不是在听，是在修和调。。。

novrain2012

那当然。卡座是一个维修平台。听音乐数播足够。

yanyuanwen

scoop945 发表于 2026-9-9 21:02
搭车问个问题：我的SONY 222ESL因为带电插拔莲花线导致输入没信号，播放正常。折腾了很久终于有信号了， ...

用示波器顺着信号流程跑，看看到哪里没信号了

scoop945

yanyuanwen 发表于 2026-9-10 08:24
用示波器顺着信号流程跑，看看到哪里没信号了

好的，感谢，我这就去买示波器

yanyuanwen

scoop945 发表于 2026-9-10 14:55
好的，感谢，我这就去买示波器

可以使用虚拟示波器的。
论坛上就有虚拟示波器软件可以下载，也有使用方法。

scoop945

yanyuanwen 发表于 2026-9-10 15:08
可以使用虚拟示波器的。
论坛上就有虚拟示波器软件可以下载，也有使用方法。

虚拟示波器我有，淘宝找了一下探头线好像没有这种接口，京东下单买了个200块的单通道菲尼瑞斯。

yanyuanwen

scoop945 发表于 2026-9-10 15:38
虚拟示波器我有，淘宝找了一下探头线好像没有这种接口，京东下单买了个200块的单通道菲尼瑞斯。

两三百块钱，可以买个二手优利德或者安泰信的了，带宽高一点才能测偏磁电压

scoop945

yanyuanwen 发表于 2026-9-10 16:34
两三百块钱，可以买个二手优利德或者安泰信的了，带宽高一点才能测偏磁电压

5MS/S采样，1M带宽的，应该够用了

scoop945

scoop945 发表于 2026-9-10 16:38
5MS/S采样，1M带宽的，应该够用了

我有毫伏表，哈哈
万用表、毫伏表、标准带、四类带
设备已经快买齐了
这个坑太深了...
行业蹦了，现在有的是时间

scoop945

yanyuanwen 发表于 2026-9-10 16:34
两三百块钱，可以买个二手优利德或者安泰信的了，带宽高一点才能测偏磁电压

中午收到示波器，简单看了一下使用方法就上机测试了，录音电路接口处有信号，但好像不是音频信号。测试过程发现就是信号跟录音一样，中间有停顿，一直测试到输入接口的小电容，因为示波器用的不熟悉，所以下午上班有熟悉了一下示波器的用法。
这次上机又测试，搞笑的来了，录音竟然正常了，我刚淘宝下单0.22UF的小电容，它竟然正常了，是吧是某个地方虚焊或者接触不良捅了一下给捅好了？
还需咨询一下，这个示波器的接地是不是接到卡座主板或者外壳接地都可以？
