三枪投影机摩机的探讨与实践！（内有摩机后的屏摄——陆续更新）

oldl

原帖由 EHFANS 于 2009-9-24 09:34 发表
电容基本上都是在“金色乐厅”手上买的

EHFANS 兄，IC哪里能买到？

casio2000

芯片我是在大联大（SPP）上买的，不过现在tao bao上有卖了，价格比spp便宜很多。

oldl

原帖由 casio2000 于 2009-9-24 12:31 发表
芯片我是在大联大（SPP）上买的，不过现在tao bao上有卖了，价格比spp便宜很多。

卡兄，淘宝哪家有？

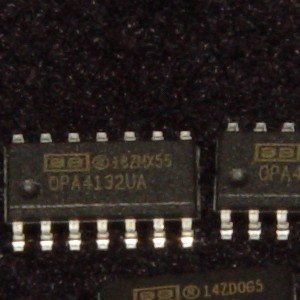

这是一个卖家的，对吗？

[ 本帖最后由 oldl 于 2009-9-24 12:44 编辑 ]

casio2000

oldl兄，你搜索下吧，我所有芯片都在spp买的，tao bao上还没买过，以前也没有卖的。听ehfans说，现在有卖了。

EHFANS

我建议摩机的时候，最先开始摩视频输入的三块运放，
这个搞定了，再慢慢弄其它的。
这个搞不定的话，其它的摩了也没有意义。

[ 本帖最后由 EHFANS 于 2009-10-18 22:43 编辑 ]

EHFANS

金兄抬举了
我是照虎画猫而已

[ 本帖最后由 EHFANS 于 2009-9-25 10:15 编辑 ]

wjfdongcheng

呵呵，这里玩EH的机器的人好多啊，有没有玩NEC-XG1100的机器的人啊，我的蓝抢聚焦好差，不知道又没有办法改善，请大侠赐教！

EHFANS

XG1100 把视频输出板上三个JRC直插运放换一换就OK啦

雪龙飞1433

昨晚换3202D按卡兄的电阻改在2035-02P的输入版成功。2005-03P的没搞好。只有把2035-02P的板换好3202D后又换上电容。效果很好。尾板的449和输入板的伽马校整449今晚换5166试试。在这里提醒一下，换3202D只要把7脚挑空，线路板上5脚输出到电阻的印刷板用刀片割开一小口，直接焊上IC后用跨接线把3202D的1脚和断开输出端的电阻连接，8脚和7脚位（不是IC7脚）的印板铜箔用焊锡短路即可。这样焊接可靠。电解我大部分选用的是电脑主板用的贴片三洋固体电容（可改直插）体积很小，完工后较美观。

casio2000

原帖由 雪龙飞1433 于 2009-9-24 18:08 发表
昨晚换3202D按卡兄的电阻改在2035-02P的输入版成功。2005-03P的没搞好。只有把2035-02P的板换好3202D后又换上电容。效果很好。尾板的449和输入板的伽马校整449今晚换5166试试。在这里提醒一下，换3202D只要把7脚挑空 ...

龙飞兄：尾板的c1和c26换高耐压和高耐温的，我换的是400v/33uf，再并上进口500v/100p银云母，c29和c30并上100uf左右  os或者FC
电容和银云母，图像动态、细节和色彩均有不小的改善，一定要试。

syysong

晕死，太复杂了。恨自己不懂电路。。。

casio2000

E HOME 聚焦板升级 第一阶段（50—2034—02P）

本想全部完工了发上来，结果大电流电感不是没货就是缺货，等买到再动手了，先把第一阶段的升级部分发上来，此阶段完工后，要是没有眼前一亮的感觉你找我，呵呵，聚焦会好很多。



C107、C207、C307、C108、C208、C308换成松下FC 105度 50V/1000uf—1800UF电解，我是用的35V/1800uf，建议用耐压50V的，容量可小点，直径不要超过18mm。
C5、C10、C3、C4跟上面一样。
C102、C202、C302、C103、C203、C303换成100V/22UF
105度 FC。记住，这里的容量千万不要加大，原始值也是22UF。
C120、C220、C320换成同容量的耐压400V/2.2UF的薄膜电容，我换用西门子的，注意假货多，一定要全新正品。聚焦更稳定。


绿枪决定整体画面的亮度和锐度，如果想要绿枪聚焦更好，可以着重加强。我的绿枪在1080p的状态下，字符非常锐利，有棱有角。我在绿色聚焦通道电源上加装了电容滤波，也是用35 V/1800UF的，并且并上了100n和100p的薄膜和银云母电容，并且并上了30/80UF的EC电容（二手），聚焦确实更好些。


接口PA11的第1脚和第2脚（电路板上有标示）是正24V电源。
接口PC11的第1脚和第2脚（电路板上有标示）是负24V电源。
注意三个通道的GND是分离的，接口PA11和PC11的第四脚是绿色聚焦通道的GND，注意不要接错。




[ 本帖最后由 casio2000 于 2009-9-24 20:25 编辑 ]

casio2000

补充照片。


更正版本号：是50-2034-02p

[ 本帖最后由 casio2000 于 2009-9-24 19:06 编辑 ]

wjfdongcheng

原帖由 EHFANS 于 2009-9-24 16:35 发表
XG1100 把视频输出板上三个JRC直插运放换一换就OK啦

这位大侠，换运放有什么改善吗？可以说说具体一点的吗？

syysong

我倒是多一块50-2034-02P，照葫芦画瓢弄弄聚焦板吧
