三枪投影机摩机的探讨与实践！（内有摩机后的屏摄——陆续更新）

wsp

害的我眼睛看好   这个好贴   可惜不懂   假如懂的话  EH8000可以搞吗?

jband

谢谢楼主分享，搞得大家心痒痒的，有没有联系方式啊，希望能给予指导

海之浪

卡兄的EH8000机器的磁环调整文章什么时候出台啊，等到花儿也谢了

雪龙飞1433

最终的摩机方案定下了吗？全用3202D还是其他？另输入端的35.7欧的贴片电阻要升级吗?

casio2000

原帖由 海之浪 于 2009-9-29 10:35 发表
卡兄的EH8000机器的磁环调整文章什么时候出台啊，等到花儿也谢了

这个最近可能没有时间，因为写出来让大家都明白跟自己调试是不一样的，要重新在机子上实践才能完整的表达出来，不过这里贴一个老外写的关于磁环调整的非常详细而且完整的文章，因为是英文的，可能看起来理解度会差一些。
marquee magnetics setup 101.pdf (27.82 KB, 下载次数: 271)

2009-9-29 20:23 上传

点击文件名下载附件

casio2000

原帖由 雪龙飞1433 于 2009-9-29 19:03 发表
最终的摩机方案定下了吗？全用3202D还是其他？另输入端的35.7欧的贴片电阻要升级吗?

现在绿枪尾板用的3202方案，其他两枪是5166，看了几个晚上，没什么异样，换回clc449的，锐度确实差不少，不过没有输入板的改善大。准备有空试试lmh6702和ad695，还有准备把尾板上的两个晶体管换上另外的型号试试，35.7欧的电阻没必要升级吧，电阻要怎么升级？

casio2000

原帖由 wsp 于 2009-9-28 10:54 发表
害的我眼睛看好   这个好贴   可惜不懂   假如懂的话  EH8000可以搞吗?

那要看你的8000的输入板的版本是不是2035-02p的，这些现成的方案都是基于这个版本的板子。

oldl

卡兄，你认为8900有多大必要更换带有滤色的镜头？请谈谈对这方面的看法。谢谢！

EHFANS

期待卡卡的LMH方案

[ 本帖最后由 EHFANS 于 2009-10-1 00:57 编辑 ]

海之浪

原帖由 casio2000 于 2009-9-29 20:23 发表


这个最近可能没有时间，因为写出来让大家都明白跟自己调试是不一样的，要重新在机子上实践才能完整的表达出来，不过这里贴一个老外写的关于磁环调整的非常详细而且完整的文章，因为是英文的，可能看起来理解度会 ...

完全不懂英文，你就写写像8000这样的没有像散可以调的机器的磁环调整方法吧，让我参考一下好调我的8000，我的8000的绿枪在正常收看亮度的情况下网格线周围就出现雾毛了，对比度要调低到30才看不见雾，正常收看要到50的，看磁环是没动过的

wjfdongcheng

呵呵，我找了一下关于显像管磁环的作用，但那里面好像是说磁环对聚焦没有什么多大作用，大家看一下，是抄来的啊，呵呵！！！
荫罩管
  图10-1是荫罩管示意图。荫罩管有三个独立的电子枪, 围绕显像管的中心轴线排成"品"字形, 彼此相隔120°并对管轴略有倾斜。三电子枪各发射一个独立的受基色信号控制的电子束, 三条电子束用同一行、场偏转系统来使它们一起偏转。
   荫罩管的荧光屏上荧光粉点按红、绿、蓝三个一组呈品字形排列, 每一组构成一个像素。整个屏幕大约有44万个三色组, 因此约有132万个荧光粉点。显像管工作时, 三个电子束应该只击中各自对应的荧光粉点, 为此在荧光屏前面约1 cm处安装一块金属网孔板, 称为荫罩板。

wjfdongcheng

[size=156%]

•

荫罩板上约有44万个小孔, 每一个小孔对应着屏幕上一组三色点。三个电子枪射出的电子束正好在荫罩孔处相交, 并同时穿过小孔后轰击各自的荧光粉点。
三个电子束在同一时间要在荫罩板表面上相交的现象就叫作会聚。
电子枪射向荧光屏的电子大约只有15～20%能穿过荫罩孔去激发荧光粉点, 多余的电子则被荫罩板吸收。

[size=156%]

•

荫罩管的三支电子枪结构完全相同, 都有阴极、
第一栅极(控制栅极)、
第二栅极(加速极)、
第三栅极(聚焦极)和阳极构成, 可独自控制电子束强弱。
三组灯丝并联, 三个阳极也连在一起加共同的阳极高压。

[size=156%]

•

单枪三束管
[size=156%]

•

单枪三束管由一支电子枪产生三条电子束, 其结构如图10-2所示。各电子束的阴极是独立的, 且分别在各自的控制栅极中以单独调制电子束的强度, 加速极以后的各极则共用。一般将调制极G1接地, 分别在三个阴极加基色信号以调制电子束, 阴极栅极间截止电压为85～120V。加速极G2加400V左右电压, G3和阳极G5连在一起加约25kV阳极高压, 聚焦极G4加0～500V电压以调整聚焦。


  单枪三束管的屏幕上三基色荧光粉是以R、 G、 B次序从左至右呈垂直条形排列, 崐在荧光屏前用以分色的是垂直条缝的缝隙板(相当于荫罩板), 荧光粉条和缝隙板结构如图10-3所示。 电子枪射出的三条水平排列电子束经聚焦透镜作用后进入会聚极, 两块内会聚板与加速阳极相连, 两块外会聚极板则加比加速阳极低 1 kV左右的电压, 使两边的电子束(红、 蓝电子束)向中心电子束(绿电子束)靠拢, 会聚于缝隙板上, 然后通过缝隙去轰击各自相对应的荧光粉条, 相邻的三个水平基色点构成一个像素。
  [size=178%]

•

单枪三束管与品字形排列的三枪三束荫罩管相比, 具有以下显著的优点:
[size=178%]

•

1.电子枪直径大
[size=178%]

•

在显像管管径直径一样的情况下, 其电子枪直径比三枪式可大两倍以上。
大口径电子枪构成的电子透镜几何光学像差小, 所以, 聚焦质量和图像清晰度得到改善。

[size=178%]

•

2.电子透射率高
[size=178%]

•

由于条状缝隙板代替了点孔荫罩板, 其电子透射率提高了30%?, 所以屏幕亮度也提高了约30%?。

wjfdongcheng

[size=156%]

•

自会聚彩色显像管的调整
[size=156%]

•

一、
静会聚的调整
[size=156%]

•

彩色显像管设计时, 应使三个电子束无扫描时在屏幕中央部位会聚为一点, 这就是静会聚。
然而, 由于电子枪安装和封入时产生的误差, 静态时三个电子束不一定能很好地会聚在屏幕中央, 这就需要进行静会聚的调整。

[size=156%]• 自会聚管一般采取将静会聚磁环和色纯度磁环组装在一起的形式, 其结构如图10-14所示。静会聚校正是用套在管颈外两对静会聚校正磁环来进行的, 它由两片四极磁环和两片六级磁环叠装在一起组成。

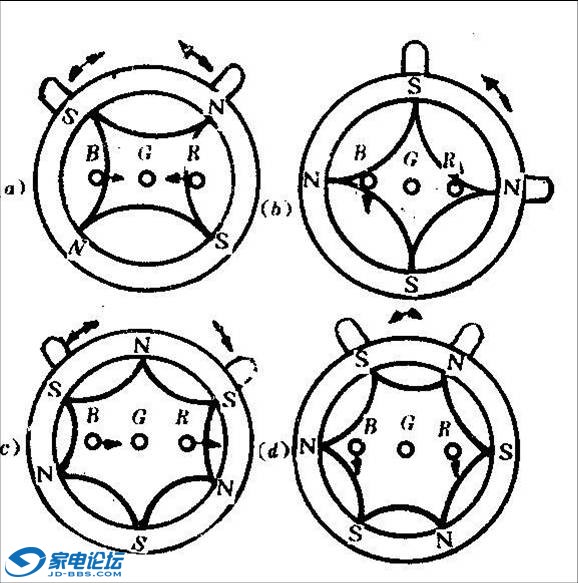

磁环的构造和作用如图10-15所示, 调整四极磁环可以使红、
蓝两个边电子束在上、
下、
左、
右方向上作等量反方向的移动, 对中心绿电子束没有什么影响。

  当磁环上的两个突起耳向左右对称地张开时(图(a)), 可使红、
蓝电子束作反向的左右移动
调节张开角的大小, 可以改变左右移动的距离。
保持两片四极磁环的相对位置不变, 围绕管轴同步旋转(图(b)), 可以使红、
蓝边束作反向的上下移动。
这样就可以通过调整四极磁环把红、
蓝两边束重合在一起。
调整六极磁环可以使红、
蓝两边束作等量同方向的移动(图(c)和(d)), 通过两个相反方向的开角调整, 可以改变移动量
同步旋转则使磁场方向改变, 也就改变了两边束移动的方向。
因此, 调整六极磁环可以使已经重合的红、
蓝两个边电子束与绿色中间电子束重合, 最终使红、
绿、
蓝三基色在荧光屏中心部位得到良好的静会聚。

wjfdongcheng

磁环的原理

casio2000

1：投影管跟单枪三束显像管工作原理一样，但实质不一样，只是单色显示。
2：投影管没有荫罩板，分辨率理论接近无限。
3：投影管磁环不是调整聚焦的，是调整光点形状的。
