老机修理日记之——CD10尸体堆——23国语言！


我有个德国朋友Michael，精通各国语言，据说好象23国还是什么的.........反正么，我听着跟英语区别很大的什么西班牙话，什么法国话，什么希腊话，听这Michael同学都说得出来...........我曾经问过Michael同学是怎么学习那么多语言的，他说他喜欢到处去，到了一个国家，交上个当地女朋友，混没多久就学会了——饿地娘啊！！太爽了吧这日子！！！

好久没见Michael同学了，找照片出来一看——这小子照片里面好年轻啊，现在都做爸爸了.........







当然啦，欧洲屁大个地方，我们一个省他们就又一个国了，甚至我们一个市县他们又一个国了，通晓23国语言算什么，四川话湖南话湖北话东北话北京话上海话广州话，哪个中国人不能咧咧几十种方言呢！顶欧洲的多国语言了！CD10的资料是种我看不懂的语言，我一直以为它是德语，找德国鬼子Michael同学QQ看了下，才知道还不是德文，是荷兰文...........我靠..................我一直以为那是德文呢！！

Michael同学告诉我，欧洲各国语言，其实就象中国各地语言，各有各的发音方式罢了，总套路是一样的。哦...............这个我理解，象俺们学北京话，不就是把话说飘了就行了贝！学柳州话，就是把话说断了，海南话，就是把话说bia了就是了，山东话把声音用喉咙中部发出，四川话则在口腔里发出，东北话在上颚发出，多简单啊！那我就来学学荷兰话，哈哈！一学，看荷兰人挺拧巴的，相对英语，他们说话喜欢拧吧着弄些闭音节.........你看，咱们由头开始学，手册第一句：Inhoud Van deze manual

读出来！是不是“应猴的 万 的这 慢牛”，别的咱不懂，Manual是“慢牛”这都知道吧。一个手册的第一句一般说什么呢？当然是“目录”，英语可以说“Inside the Manual”，或者“Content of the Manual”

读出来！是不是“应塞的 这 慢牛”，或者“空腾的 嗷服 这 慢牛”，跟荷兰话“应猴的 万 的这 慢牛”有啥区别啊？不就是一个四川话一个山东话的区别嘛！太小CASE了啊！！哈哈。只要读出来就可以猜到各大概了！！

当然了，作为搞学问的来说，可以再研究细致一点，咱看看荷兰话的Van，对应英文的of，deze对应英文的this，哈哈，发言都很象么！！多读几次找找语感，咱下面就接着读整个手册？？怎么样？我这个学习方法牛13吧？哈哈。要知道我从小就不需要如何去学习英语，但是我从小英语听说读写都是刚刚的，向来都是被选做课代表我还辞职不干的情况，就是靠的这种方法了！把英文当四川话来说贝！英国省，哈哈







详细的就不用说了吧。哈哈，只要是欧洲的语言，你英语没问题的话，读出来，就一切都明白了！我要调马达系统，咱们看上面关于马达系统调整的第一句“Kontrole van de motorregeling/空掏儿 万 的 马达 日哥呢”，有什么难度呢，英文“control of the motorscheme/空撬儿 嗷服 这 马达 死哥迷”，你读一下，是不是四川话和山东话的区别？

小烧三两

会鸟文啊，，，牛

老黑子

原帖由 小烧三两 于 2010-11-27 17:44 发表
会鸟文啊，，，牛

牛吧，自我感觉也可以找时间去欧洲游厉一番，几个月后回来就可以随口调用欧洲各国语言，通杀欧洲各国的MM了，哈哈

老黑子

第二句：onderbreek de VC verbinging，简单啊.......读起来象是：underbreak the VC of binding，不就是解除VC点的连接的意思么，哈哈

老黑子

今天晚上对比几份手册，发现原来德文与荷兰文是蛮象的！虽然不是一样，但是很象，大概有点中文和日文的意思。怪不得之前我一直分不清哪个是哪个，哈哈。

我看中文的“这”，英文叫The，德文叫Die，荷兰文叫De，哈哈，挺有趣挺有趣！好玩得很！

修个破机器，修到研究起德文和荷兰文了，会不会有点过啊....................神经有毛病呢...................等有空了我就去看医生好吧..........[s:148]



下面来点有价值的资料，哈哈，关于Philips的CDM摇头系统的无刷马达的检测，我由荷兰文和德文手册靠猜测意译成中文的，哈哈，有需要的朋友可以收藏下——但是先声明：我只是猜测出来的哦！！我可从来没学过半分钟的德文和荷兰文！错了我可不管！！

Philips CDM2系统马达调整：

1、焊开马达板上A-44焊点，断开马达的VC输入






2、示波器通道A接马达板上IC6081（L272M）脚1，通道B接IC6081脚3，示波器挡位： 2V/div.-10mV/div.









3、开机


4、在02-2（即VC端）注入一个负信号。该信号必须在马达电路连接后注入。缓慢调节该信号，由0V到-5V，马达应该开始转动。当马达启动后，该信号可以降低到-1.5V，马达还应该持续转动


5、约2秒钟后，示波器应该显示如下图的正弦波信号。信号围绕X轴应该对称，两个信号90度相位交替，其幅度比率可达1:2（这点技术难度太高，我对比了德文手册以及荷兰文手册的描述，也只能大致这样用中文表达，实在猜不出正确的表达了，哈哈）






6、信号幅度取决于注入电压。该V-IN/V-OUT比率应介于1:2和1:3。

7、确定在马达转速600RPM时的V-IN电压值，在改转速下，V-OUT频率为30 Hz，V-IN应该在-1.5V至-3.7V。





结论：


当符合所有条件时，可认为马达系统工作正常
如果4\5\6不符，一般是电路存在故障
当4\5\6均符合，但是第7点不符，例如需要注入-4.5V以使马达达到600转/分，一般情况是机械系统问题。例如马达摩擦过大

小烧三两

[s:54] [s:54]

老黑子

哈哈，对于我这种书呆子来说，知识的力量是强大的啊，有电路图甚至还有维修手册的老机器，对于我来说是很有乐趣的！没有电路图的就没意思了，就不想碰，呵呵，纯粹书呆子脾气。CD10的德文/荷兰文手册不是终于被我破解了吗，今天就开始修极度欠缺的马达了，呵呵。手头有台小烧同学的只读到8首就死机的CD10，而且热机后就完蛋不读的。

• 经过替换机心各个组件测试，发现该机主板配合其他正常光头和机心，也会有工作半小时后，读碟变差甚至不读碟的问题，但是开机就经常找不到碟的情况消失了。
• 将该机机心装上其他正常主板，还发现该机心居然也不行，能工作，但是读碟很差！
• 经过分别替换该机心的光头、马达到其他机器，发现该机居然光头读碟不好，马达也会在其他机器导致读碟不好.........小烧同学，你人品向来很好的，但是这次你积累了足够的运气，开始爆发了！


主板先不管，我相信我自己可以搞定，光头也不管，我相信我也可以搞定！这两个都成功搞定过N次了不是？呵呵，但是马达系统——我还没有搞定过！所以造成手头马达系统严重短缺。如果加上这次这台机器——那么就已经缺少一颗正常马达可用了！必须搞定马达系统！这也是我去K德文和荷兰文的出发点了，呵呵，不过K下德文挺有乐趣的

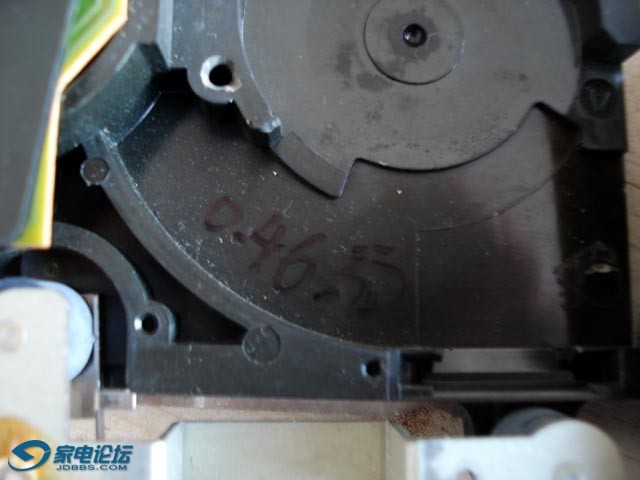

看这些累积报废的机心，唉.......就没一个上机能正常工作的。每个机心以前都测试过其启动电流，标注了下去，电流大的说明马达缺乏润滑了...........





这个最惨，电流不算最大，但是扭力弱，感觉象是马达过热磁铁退磁似的..........这个来自与之前一台马达线圈直接烧黑的“花屏机”，主板看似正常，但是一按播放就花屏那个，各位观众还有印象不？呵呵

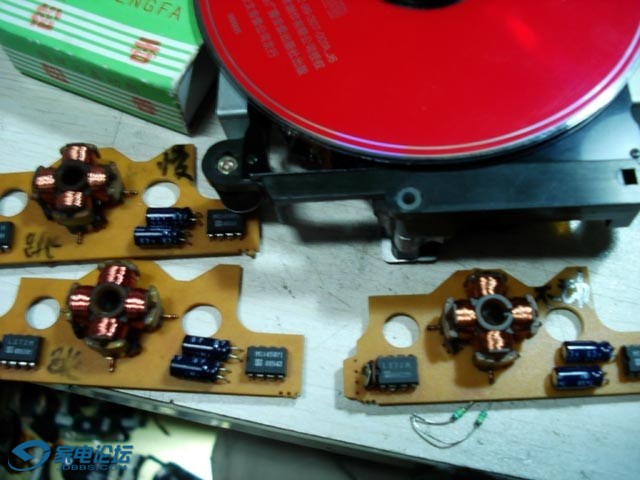

马达缺乏润滑还好办，上油就是了！烦恼的是驱动板也各有各问题，有完全不动的，有转动很慢的，有看起来正常但是会导致机器乱跳的............

虽然马达板上有两个电容，但是不要跟我说换电容哈...............我很厌恶换电容的....................................

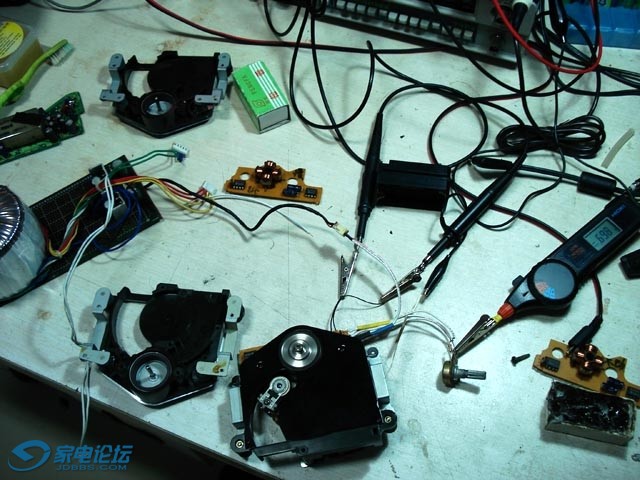

上面不是搞定了马达测试的资料吗，这就搭个测试电路来，哈哈，接上示波器，找故障点喽！！

其实不用这种“学院派”的方法也可以修好机器的，猜一下，直接换掉就好了贝。但是做学问这些年吧（这话我很欣赏，郭德刚你常听就知道啥意思了，哈哈）——我养成了做事情绕着弯子做，不求结果就求自己开心的习惯，哈哈

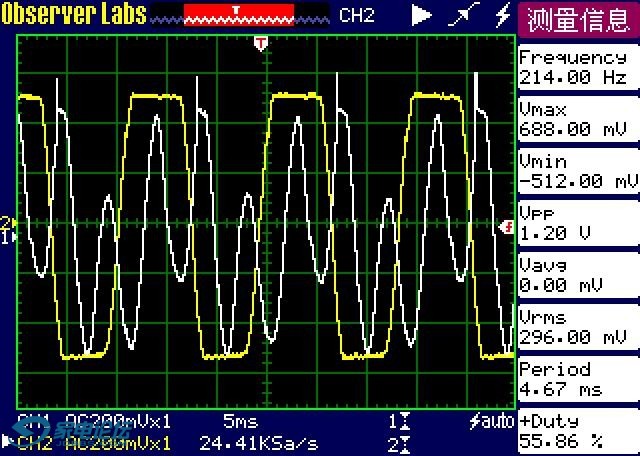

恩，果然这个8首后就工作不正常的马达板子吧，它的波形其中一个线圈的波形（白色那个）也很怪异！看似正常的黄色那个吧.............似乎有点削峰了.........................上下被削平头了。8首后因为转速到了这个马达失控的极限，于是.............

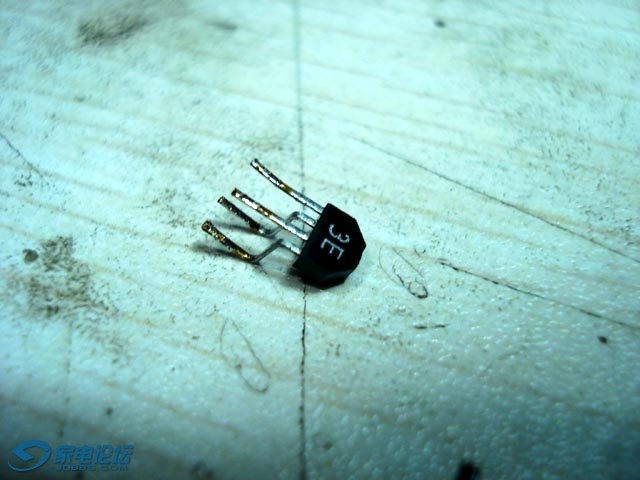

看一眼仪器再换元件是我的无聊习惯，哈哈，其实我早就怀疑其中一个霍耳元件损坏，看这波形来说——还真有可能霍耳元件损坏了。马上更换之！

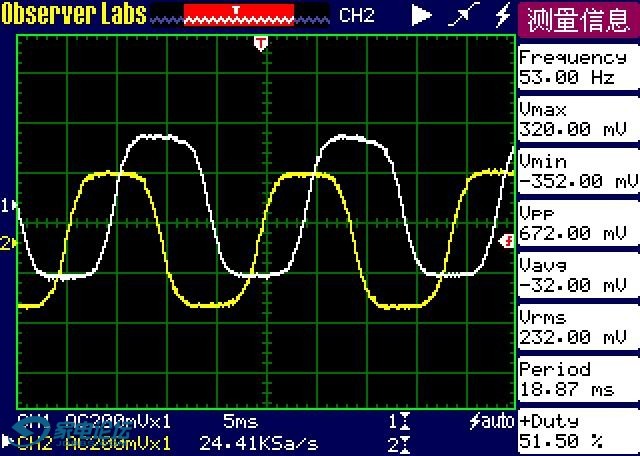

波形立即恢复，哈哈！







马上装回原机心上机测试，O耶，一切恢复正常了喂！哈哈







好好，这个8首后死机的CD10，至少其问题出现的根源：马达问题——排除鸟！主板和光头么——再等等吧，一步步来不是？呵呵，小烧哥别着急哈！

现在事后做个故障分析的话，这个机器出问题的原因就是马达板异常，导致马达工作状态不稳，电流大。而主板为了驱动该故障马达，负荷过重发热，长时间这样于是导致主板出现热老化，于是现在热机半小时后工作性能下降。

至于光头居然也读碟不太好——我看两个原因，第一可能运输啊什么的，弄了点灰，等人品爆发完了，打开清理下应该可以恢复。另外看物镜那小铁片稍微有点向下弯，也许被不小心摸到一下，等弄好主板什么的，再仔细调整下即可。现在维修个CD10光头到读出黑胶的强横状态，我还是有三分把握的，呵呵，小烧同学稍安！

WMJG

整天玩这个破东西，明天丢2个高难度的给你

老黑子

原帖由 WMJG 于 2010-11-28 02:34 发表
整天玩这个破东西，明天丢2个高难度的给你

你那些没图纸的没兴趣，我要装做是“搞学问”的，没图纸怎么装！

老黑子

昨天又被剩余的两个垃圾光头折腾了整宿！气死了..........因为修好了几个马达板，有机架用了，所以一时心动，心想把之前CD10尸体堆那两个判了死刑的光头修个出来，再修个主板，就可以复活多台机器了！

于是开始了整宿无效的折腾..........没信号的光头无论做什么它都是没信号...........................读不到碟有似是而非信号那个，无论如何调整，甚至拆散剩余的尸体光头，逐个挑选上下铁片、物镜、线圈........组合了一套相对OK的物镜系统——还是不行！！




该死的。。。。。。。。也许那两个尸体光头应该扔进垃圾桶。。。。。。。。。。。。以免反复做无效的折腾！这已经不是第一次折腾它们俩了。。。。。。。。。。。。。。。

小烧三两

顶，天天等更新，我看不懂技术贴，但写的话语幽默。。。

老黑子

今天睡了个懒觉后回公司，进门发现办公室被打扫得很干净，一尘不染似的——NND，我昨天明明吩咐说我掉了重要配件在地上找不到，说不要打扫的，难道我表达错了？？

算了，逝者不可追，既然干净，咱就干干净的事情，拿CD随身听听听前几天买的几张碟子，呵呵。这么认真的事情，当然要泡壶茶来！找耳机，找机器，找茶，找壶，找杯子，可忙了一轮..........

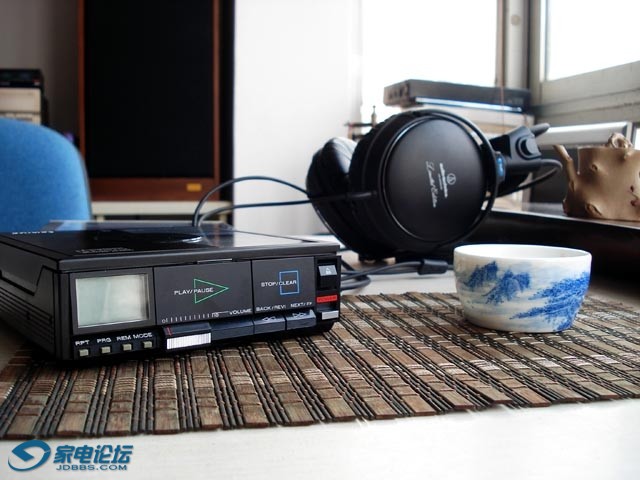

好了，先听听我喜欢的CD10，恩，感觉CD10配合段泥小梅桩喝普洱很不错，大气，沉稳！





也可以配这把壶，感觉收放比较自如，随性，风格比较搭调！





6819呢，买了这么久了，听了几耳朵，我对它的声音大小有点认识，找出个壶手之间玩笑打赌，用杯子改成的小随性壶，冲口乌龙来喝喝！呵呵。

6819虽然声底不错，但是驱动力不足，色彩冷艳，也许用它来听Metallic是一个错误，无法入耳，所以找张JAZZ来听。配上浓香乌龙，烧滚水，热壶，入茶，洗茶，高冲，淋壶，出茶，一气做下来，戴上耳机，启动，捏起小杯近前闻上一口——哇！！！不知道是音乐的味道还是茶叶的味道！哈哈

老黑子

事情很奇妙，要说玩壶的朋友问我关于茶壶的问题也就罢了，今天正写着这个CD与茶壶搭配的帖子，还没发，就有家电论坛的朋友问我茶壶的问题——纳闷坏了！！看了一眼，我明明还在写着，还没有点“发送主题”啊..............
未卜先知了么？？？？还是静电感应？？？？

最近地球上真的很多异象.......................
