今天修几台Teac的xp7，不过不着急，因为还有几台xp7准备运过来，等到了一块严肃弄，哈哈，现在先玩弄着弄。

自从前些天朋友给了我几张刻录碟，我从此知道了什么叫刻录碟——原来那东西我有好多好多的................原来那玩意除了可以刻录点电脑数据，还可以刻录CD来听个响的啊.................以前做IT的时候有个客户要备份数据，我们就用那玩意做，基本每天那个服务器都要自动刻一张，一年下来一大堆........然后等真的需要恢复数据的时候，发现几乎没有任何cd-rom能读出那摞碟.............

在角落找出我的刻录碟，大概有十年历史了，还能用不？似乎还有些可以反复搽写的呢.........

老黑子

查三个三端稳压的12V、15V、5V是否正常，正负电压是否送到L272的2、4脚即可。如送到，则更换L272测试。如确保L272正常，可怀疑RF信号放大部分。如均正常，则细致查线。

就这么简单。

至于元件，我亦是在淘宝购买，呵呵，这个没感觉到广州有什么优势。

老黑子

原帖由 gaogaoli123 于 2010-11-17 17:38 发表
我看了板子估计是那个L272的问题，那几个管子我测量了是好的。电压也是对的，没有断线之类的问题，估计是那个272的问题。要是RF部分就没办法了，另外这个机器是先旋转再出激光的吗？只要盒盖之后？同时这个现象是主轴 ...

该机有若干272的，如无配件甚至可互换测试。

当然最简单的方法是将马达驱动那块272的输入端对地短路，等于强制马达无信号，看马达还转不转。

L272内部图给你个，希望有帮助

老黑子

原帖由 老黑子 于 2010-11-10 13:03 发表
这台成色很好的XP7摆在手上有段时间了，一直没修，因为之前自己那台XP7成色很差，所以根本懒得做电源，只是随便搭了个测试电源玩了下就丢一边了。

要复活这台机器，必须首先解决电源的问题，真是鸡都摆上桌了—— ...

老机维修日记之——TEAC SL-XP7，人品嘛，没有最好的，只有更好的！


今天接着修xp7，嘿嘿，修机之前当然要找好玩的先玩弄玩弄，有朋友带了些不错的耳机来玩。对比下Kenwood DPC80和DPC 77，正好手头都有嘛，随便听一耳朵



都是些牛大的耳机，准备迟点也弄个，呵呵。留下了最大那个铁三角找时间听听我的6819看啥感觉。



玩毕，继续倒腾机器，三台XP7，嘿嘿，据说明天快递还会送来两台。




朋友前段时间送我的XP7尸体机很好修，它跟我之前拥有的那台机器版本一样，可以对照比较，呵呵，两下就搞定了。

另外一台不读碟的就...............因为能启动起来读很久读不出，所以先看看dsp什么的各个工作点是否大致OK罗，校准PLL是我比较喜欢弄弄的事情，虽然意义不大。下面这个点我记得通mn6617的12脚，为其4.2336MHz时钟输出




下面这里依次通MN6617的3、2、1脚，SUBQ、CLDCK(7.35KHz)、BLKCK




双板插合检测不便，而没有技术手册的情况下找这些测试点太累了！！本准备借助仪器调节下PLL电位器看看有无帮助的，有信号不读碟，不调PLL难道查虚焊去啊.....你说对吧？哈哈。事情当然选不累的先做嘛。但是发现要调PLL也很累，而且鬼毛松下的PLL到底是否影响还不知道呢。看PLL电位器上倒是已经被做上了一红一蓝两个标记——看来早有人动手调过它了！不调了，先调侧面那5个电位器玩玩。说实话，用仪器监测着调，除了最右边的那个BestEye调着会有较大变化，其他几个基本影响都不是很大。




看光头有RF信号输出，但是RF芯片始终不能产生FOK信号，没辙了，要不怀疑RF芯片不良玩玩？？费老鼻子力气互换了RF芯片，还一样不读。该死的松下，IC下面上胶做什么，真是有病..........！





换完芯片还不能解决问题，难道真的要查断线虚焊么？？不会那么人品高尚吧............

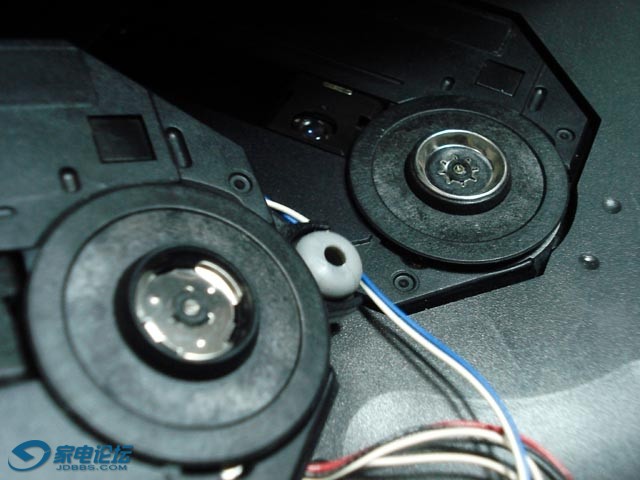

一般象这样的情况，我会选择洗洗手，拆下光头往水管上碰碰再试一次，比较省事，呵呵。为什么要这样做——你自己想去。不过这次有点偷懒，懒得洗手，直接摸了下窗框后，拿桌面上另外一个光头就装上了。装完——居然转个十来秒能读出TOC了............不可能啊！！！！原来的光头我记得铁定是好的啊！！

于是再换回原光头看看——也能读出TOC，但是慢很多很多很多，要转个半分一分钟的。那就用我的光头测试，呵呵，免得光头信号不够好走弯路。很奇怪的是即便装我那个什么烂碟都秒读的光头，这个主板也还是认碟慢，而且基本很难进入播放状态。要不怀疑下贴片电容？看电路，也看板子上元件的外观，把几个怀疑点的电容换了换，找出合适容量的电容替换比较累啊......!



换了几个电容，并无大改善，偶尔认盘快过、也进过播放模式，却往往是别的机器读着相对吃力的花碟、烂碟........而且再启动一次就未必快了..........奇了怪了...............弄没辙了，想想要不暂时算了，也别摊一桌子的机器了，先把自己的机器收起来，等明天另外几个xp7到了再弄了。于是拆下装在问题机器上的我的光头，装回我的主板——恩？？？！！！怎么变得跟问题机器一样的现象了？？不读碟..............


忽然想起来前几天总理过来的时候，我正好是第一次拆开这个问题机测试，当时就换了我的水洗光头上去，弄一阵子再换下来后，该光头就不能用了——当时很是跟总理抱怨了一番................但是摆了一段时间，受伤的光头似乎又恢复了状态，今天初始测试的时候又什么烂碟都啃了..............天啊.........！！


[fly]你见过会干掉光头的XP7主板么？？[/fly]

[fly]你见过被干掉以后又会自己恢复的XP7光头么？？！！[/fly]

[fly]哈哈，我要告诉你——我都见到了！[/fly]

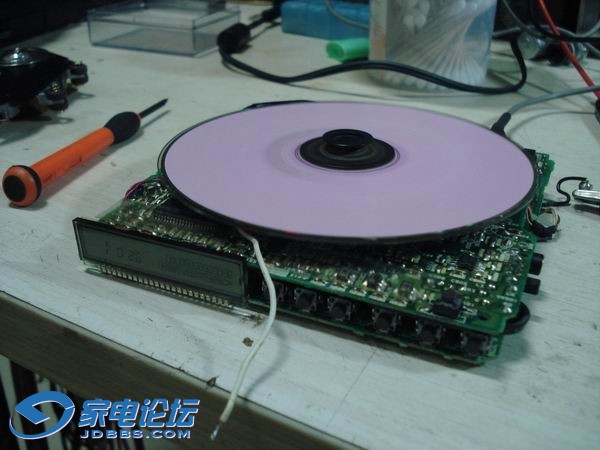

而且，现在这个不读碟的光头，我有把握等几天，它应该还会自动恢复！因为之前已经试过一次了..........实际上，不用等两天，就在我写完这篇帖子的过程里面，它由完全不读，到开始能读正版，到开始能读翻版，到开始能读很烂的在地上搓过的翻版.........！看，短短写帖子整理图片的三四十分钟，它又自己由死亡的状况走出来了，又恢复得很生猛了......！



下午换过RC芯片后没有解决问题，曾经向机主汇报过说——咱人品又爆发了。不知机主有无心理准备，每逢人品爆发，那人品都是没有最好，只有更好的！哈哈

会干掉光头的XP7主板。。。。。。被干掉以后又会自己恢复的XP7光头。。。。。。。。。。我会永远铭记这个奇迹的，如果我真的记得的话！

老黑子

怪不得每次换换光头就似乎有点惊喜有点变化，原来那破主板擅长摧毁光头，而那光头偏偏又擅长自我复活..........

正式告诉机主，你的光头也是能读很烂很烂的翻版的，包括丢在地上搓过的。上次说你的光头状态不好，是因为它还碰巧刚被强暴完，还没有自我恢复过来，正在半死不活着就又被抓去测试性能了！

这次我让它休息了半个小时再测试，读碟钢钢的！

老黑子

原帖由 gaogaoli123 于 2010-11-18 11:06 发表
CD207的主轴控制部分不是那个L272吧？我又仔细检查了下，是那个JRD的4559控制的BC33816那两个管子的，然后一合上盖子那个开关就接通了主轴的电源了。哎。L272好像是控制光头部分的。

哦，对，不是272，记错了。

philips一般有刷主马达驱动可参考下图：




多简单的电路啊，跟小时候装过的功放一模一样，这下闭着眼睛都能修了吧，呵呵。

WMJG

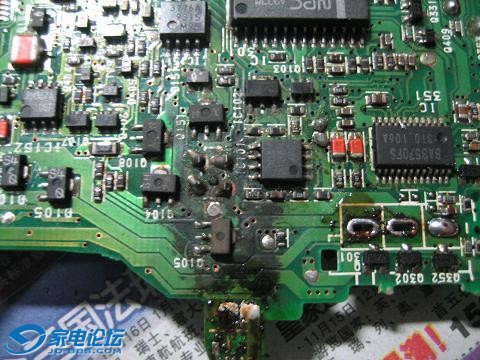

天啊！见过烧这么厉害的机器吗，还没上电就查出N个管死了

最后是上电发现CPU死的，运放死的，滤波死的，驱动死的]







[ 本帖最后由 WMJG 于 2010-11-18 19:55 编辑 ]

老黑子

原帖由 WMJG 于 2010-11-18 19:53 发表
天啊！见过烧这么厉害的机器吗，还没上电就查出N个管死了

最后是上电发现CPU死的，运放死的，滤波死的，驱动死的]



2389888

2389889

哈哈，总理你应该也记得我古时候修那个epson古董小电视，换了几十个贴片晶体管，统统都死的，几乎都没人相信的[s:108]

告诉你为什么会这样烧——被接到220V或者更高电压上了[s:138]

老黑子

今日收到两台SL-XP700，运输损坏机.........其中一台完全不读碟.........



不读碟的原因很简单，三条线插错了！！并且导致因此烧毁了驱动电路！！

其实那插座下面写着red、white的，估计上一手维修没仔细看。其实我也没仔细看，拔掉了能读碟那台机器的主板去清洗，回来对照插线时才感觉怎么好象顺序不对啊，仔细一看——没拔线的那个插错了！



这才是正确的插法。







xp700是超薄机，运输时这两个机器被抛来抛去，其中一个壳子都摔坏了，另外一个也裂了内部好多螺丝柱。上一手维修直接拿502点，结果就是堵塞了窟窿，螺丝进去以后支柱整个粉碎掉...........

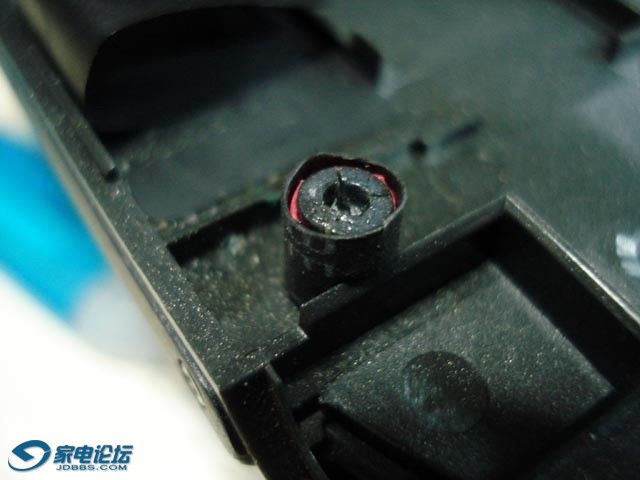

在这里教朋友们一个维修方法，可以修得比较牢靠又美观的。找合适的热缩管套上，缩紧，再点上胶水即可。





这样修完以后，它是不会粉碎的！并且，厚度不会增加太多，不会顶到其他东西。





已经粉碎的，收集碎片摆回去，同样的方法处理。可以套多几层热缩。图中还没缩紧上胶，缩紧后也显得很工整。





碎片都找不到的，就找合适大小的塑料管，厚电线皮什么的，套上，拧上螺丝再打入热溶胶，重新塑形。





今天的工作都是钳工做的工作，呵呵，明天还要再洗洗光头，光头也有点脏——做完钳工做清洁工........

老黑子

原帖由 gaogaoli123 于 2010-11-18 23:23 发表
呵呵，一定啊顺便把那些电容给换了吧，特别是电源和光头驱动电路的主滤波，那样读碟能力会提高很多的，松下的东西很在乎时机抖动问题的。另外电容一失效声音不好，同时不开机之类的问题都来了

听说了xp700/900前几年从来不需换电容，现在却从来没有不需要换电容这件事情，呵呵

gaogaoli说说这机器主要需要换哪几颗啊？能省力则省力了，这个形状的机器没兴趣深究，呵呵，我只对方砖感兴趣。

WMJG

原帖由 老黑子 于 2010-11-19 01:39 发表



听说了xp700/900前几年从来不需换电容，现在却从来没有不需要换电容这件事情，呵呵

gaogaoli说说这机器主要需要换哪几颗啊？能省力则省力了，这个形状的机器没兴趣深究，呵呵，我只对方砖感兴趣。

光头插口3颗和几个白色电容

小烧三两

老黑，，，起床喽，，，哈

老黑子

原帖由 小烧三两 于 2010-11-19 09:32 发表
老黑，，，起床喽，，，哈

少喃喃，滚一边去！哈哈

老黑子

原帖由 老黑子 于 2010-11-5 21:31 发表
Philips AZ6819也算是个王者级别之一的玩意了吧，作为号称玩弄这些东西的，还是应该弄个过过手的不是吗？呵呵。前段时间不是戒烟难熬买了个么，等了若干久终于到了，打开测试——唉........底座电源插座都松的，试个 ...

我的philips AZ6819不是全身通透无丝毫划痕，惟独在屏幕玻璃上有轻微一小道刮伤么。我这个人除了眼睛近视这个病以外，还有一个病就是喜欢折腾，喜欢以追求完美为遮掩，来彻底毁灭东西，哈哈


今天，就决定在追求完美这个理由下，看看能不能把我那个多少人梦寐着的全套版本6819折腾下，不是完美了，就是摧毁了！哈哈！玩的就是心跳！！

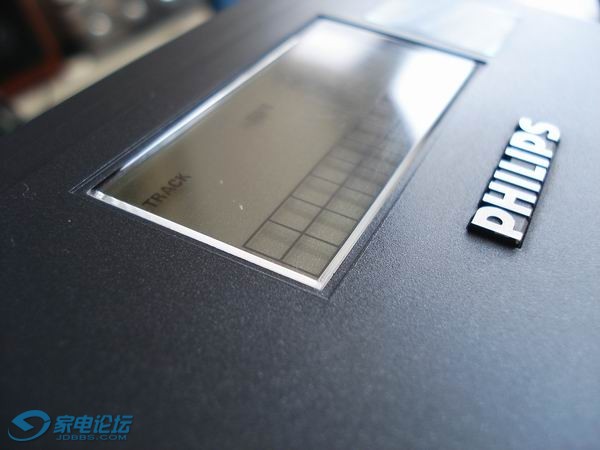

看这痕迹，在我这种特别在意屏幕痕迹的人眼里——它不可容忍！




看我祛除痕迹后的效果，哈哈！！完美无暇！毫无缺陷啊，爽呆！！




怎么祛除？哈哈，这个——箱子角落找出来的十年前的驱痕膏





怎么样，要不迟点开个美容整形医院吧，电话四个六四个九，天天上电视做虚假广告，保证赚大发了，哈哈！
