死而复生，生而再死，生生死死无穷尽兮——老黑的老机维修日记

myrq

上黄花[s:41]

老黑子

原帖由 WMJG 于 2010-11-13 02:42 发表


那个排线很好搞呀，你烙铁不达标

你懒就懒，就不要找借口了，这么一堆烙铁任你选，难道莫非居然都不达标...........

老黑子

趣味竞猜开始了，呵呵，光头只要一开始工作就会吱吱响，大家猜是什么原因？

我说是线圈松散或者短路
总理说是光靶移位，循迹不良的声音

还有什么可能性？呵呵，都说说？

老黑子

昨天有朋友抱怨说我发的CD10维修帖子太过详尽，导致一些炒家开始放胆入货，于是影响了CD10的国际拍卖市场行情...........我晕死........据说CD10在ebay的成交价格短时间飙升了近一倍，怎么会这样...........

我不相信以我小小一个帖子，就可以影响国际市场行情好吧，CD10价格飙升那绝对与我无关，我可以保证那不是我操纵的！

星期五晚上跟朋友们逛过市场，吃过饭，回到公司，在角落找出台小电视，锁定亚运直播，然后该干嘛干嘛去，呵呵





亚运之夜广州真的很漂亮，无意望了一眼窗外，惊讶了！随意拍一张....





好，附庸风雅完，开始弄机器了，哈哈。任务是看看几个死光头，能否修出个来。先挑1号头和2号头来修，吱吱响的3号留着最后弄。

之前已经知道的情况是：


1号光头：物镜拆解过，阻尼片失踪，完全不读碟；
2号光头：排线严重修补，激光不亮，完全不读碟；

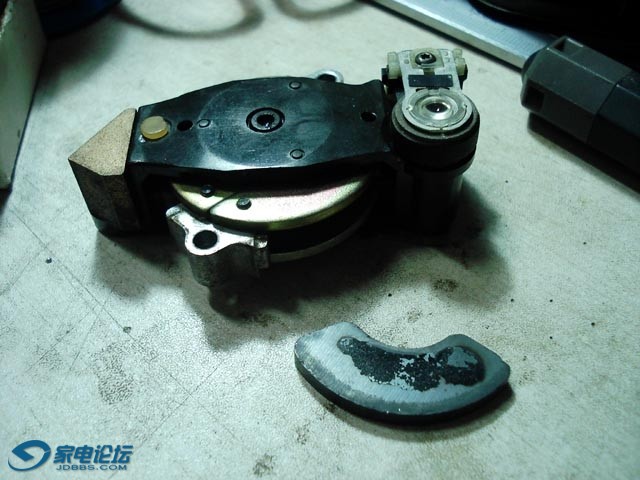

让我们看仔细两个头，呵呵，左1右2，2号的排线已经被总理取掉了





1号头不仅金属片变形，而且明显物镜偏高，塑料支架夜爆裂重新粘过





2号头看起来相对正常，但是支架上的贴膜也不见了，应该也是拆解过了





先修1号，爆裂的物镜塑料支架给它换掉，看能不能把高度降下来，恢复读碟，呵呵。找出我之前那个搽坏物镜增透膜的支架，直接换上。





拿下支架后，很悲惨地发现1号光头内部的镜头也脱落了.........CD10运输如果震掉了这个——你就哭吧.............

因为镜头脱落了，所以内部反射镜上也有很多灰尘，N难清理啊。仔细观察反射镜上似乎还有一道刮痕，也不知道是不是脏物反射出的形状.....死马当活马医了！



弄了很久，装啊调啊，始终不能读碟。但是曾经有调节到可以不停转动尝试读碟，后来再尝试调节，就又变成完全不读了............

调这光头太累了！1号还是先歇着吧！有心情了再收拾它！

老黑子

早上回公司，喉咙感觉有点疼，大概季节变换有点上火，呵呵。最近连续作战，冲茶都对付了，熟茶罐子已经空了很久了，我都懒得去开茶，就随意喝点铁观音啊宜红啊什么的对付着...........今天因为感觉有点劳累了，所以不想将就了，想喝普洱，那就开始开几片来喝吧！

每次开茶，我都要纳闷很久——这茶是什么时候买的啊？？是多少钱的？？是什么风格的？？我为什么会买它？？经常开茶之前我还要打电话去给做茶叶的哥们，问他为什么我会有这个茶，而他总是说——你喝吧，喝就是了。这就象玩老机时，有些人总在追求“最好”，而我往往也往往不明白什么叫最好。各有各好，何来最好呢？玩吧，玩就是了！

喝茶时，贵100倍的茶，也许口感只是相差一点点，不是神经质的人根本喝不出来。买茶存茶多了以后，各种茶撬散了装在同样的罐子里面，哪记得哪个是哪个？

有个趣事，呵呵，我曾经随手把一片几千元的某茶当普通几百元一片的紫大益给了老爷子，老爷子撬散装了半罐子，喝了，快喝完了告诉我——上次那个茶不错，你可以再买点。我心想——哪个啊就不错了？翻罐子底一看残余的标签，再打电话给代理一问，哦，当然不错啦！冲一壶就近百元的成本了.............实情告之，老爷子连说可惜了可惜了，都没好好品味。然后我就拿普通的茶，也换那个包装纸给老爷子一片，让他可以品味品味——结果他喝完了，也楞没喝出来我其实把他蒙了，总之也没说什么，哈哈，这也许就叫玄妙的心理作用吧！

也有朋友送一泡的夺冠大红袍，据说一泡就几千上万了云云，我还屁颠屁颠买了个很贵的锡罐装着它——终于有天忍不住，叫上同样嗜茶的老爷子郑重其事地坐一块，选壶啊，选水啊，选合适的小杯啊，弄完了，泡上喝了——什么玩意啊！！根本没味道，还破烂夺冠大红袍，还破烂这一壶就几千上万，晕死......！这也许叫希望太大就容易失望吧！其实茶也不错，但是在热切的盼望下，我们已经忘记这玩意价格差万倍，味道却只差毫厘了，呵呵，总希望它一泡开就香得把房子都炸掉才行



好，废话少说，又开始折腾光头了！现在折腾断排线的2号。

仔细看看，行了，排线也不用焊了，这2号有两个问题，第一磁铁已经掉了！第二，光头内部发霉了！





看这内部镜头上的霉迹，再不清理，可能就永远清理不掉了

老黑子

1号光头暂时搞不定，2号光头太烂太烂，看着都讨厌，没心情去碰它，只剩下3号光头可以折腾了哦。其实3号光头本已被我判了死刑的了，我昨天晚上就已经联络机主申请拆毁他这个3号光头的了，因为我直觉认为这个光头是内部线圈毁坏，而由光头外部构造来看，维修线圈是个很大的挑战，所以我直接跟机主申请他批准我拆毁这个光头做配件了

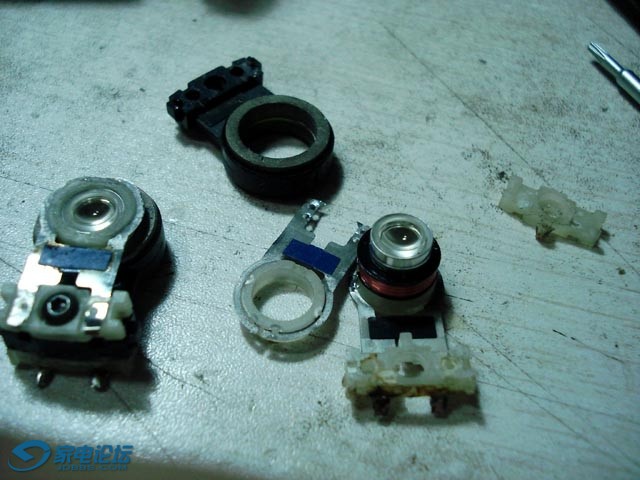

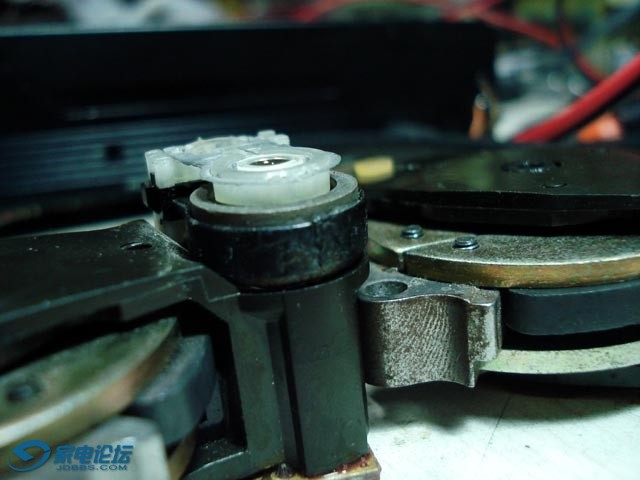

但是，现在——反而就是这个头的希望最大了！下图是侧面看物镜的对比图，依次是支架破碎的N号头，被他人拆解过的1号头，和还没被拆解过的3号头。可以看到左边两个物镜无论金属支架还是塑料支架都还差不少位置，可不好调啊！

当然你如果觉得这个好办你可以放胆试试，呵呵，只是据说现在CD10就连尸体的价格都飚升到了近300欧的价格，我还被指就是这个涨价事件的太平洋小蝴蝶，太荣幸了我，哈哈，如果真是因为我的详细维修报告给了人信心——那么就让它来得更详细些吧！！让CD10贵得飞上天去！！哈哈









调物镜支架要耐心，细心，最重要的是需要运气，有时运气好装上去就很好。点背的时候怎么调也不行——我最近就处于点背时期，所以直接弄3号头了！3号头不是吱吱响么，这真的是一个神话般的事情，哈哈。光头还会响，你听说过没？总理昨天下午一块会诊过，说应该是接收靶移位了，光头循迹不良，一直尝试纠正，所以发出了这样的吱吱声——恩，非常有可能！但是，philips这样的全息激光头，如果接收靶移位了，那还搞个屁啊，直接报废了！

要知道我是属于革命者的性格，乐观而不愿意认输的，呵呵，既然接收靶移位如此强大，那我就选择不相信它，换个其他弱小的可以被我消灭的理由，哈哈。正面战争咱打不起，局部游击的战争还干不死你小日本么？！啊啊不对，现在就算正面战争——你小日本也还是靠边站站吧，你以为几十年前啊？滚球的！

让咱们仔细思考，一项一项排除，呵呵。

• 光头有没有什么杂物、松动，导致发出声音？——答案是没有
• 震动来源于聚焦线圈，还是循迹线圈？——仔细观察光头运动，判断是来自循迹线圈。当然你要说来自激光管，我也没什么可说的，也许激光管真的可以当喇叭吧............
• 循迹线圈为什么会吱吱响？？——外部原因可能是光头支架夹不紧，有虚位，在循迹时导致高频震动出声；内部原因可能是循迹线圈松散了或者短路了，在循迹时导致震动出声；


想想真闷！在上面提问竞猜光头为什么吱吱响，居然没有一个人参与，哎！真孤独........你们都不搭理我............

让我们先排除光头支架夹不紧，有虚位，在循迹时导致高频震动出声这个可能性吧！

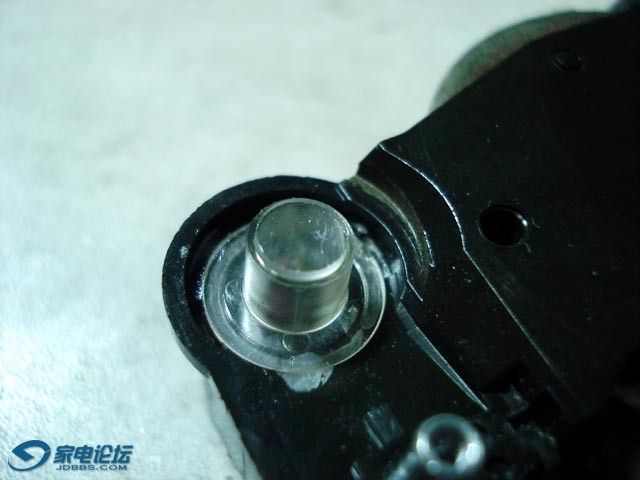

我们知道摇臂光头，其上下靠卡在这个洞洞里面的一颗钢珠作为支撑，让光头可以顺滑摇动。当这个钢珠没卡紧，或者经过长途运输这个洞洞不巧被持续撞击变大的时候，就可能会出现虚位，这样光头摆动时就不精准，就可能出现反复循迹纠正的那种吱吱声。

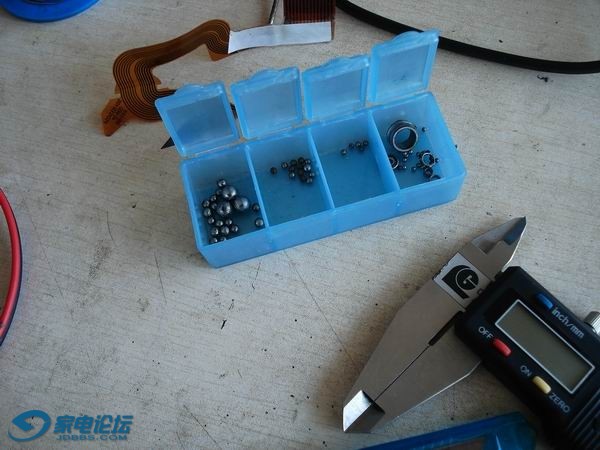

我不知道这种问题你怎么解决，我的方法是尝试比原钢珠稍微大点的钢珠解决虚位问题。原钢珠是3毫米的，我换个3.1毫米的，哈哈。当然我知道一般人是不可能象我这样有各种尺寸的钢珠的，呵呵，我这些钢珠都是找工厂定回来的差速珠，模型车差速器上用的，当然一般玩模型的也没有，要象我这种病态的可能会有点







见到这些珠子，就想到我那只跑了一次的X10啊...........价值两套全套版本6819的车架子，买齐马达轮胎遥控设备什么的总投资近10台6819单机的X10.....................下地仅仅3分钟，就坏掉这个装了10颗珠子的齿轮，就被迫闲置四五年了............该死的英国鬼子啊，我不就是把车的身份证牌弄丢了么，就定配件也不搭理了..........

啥玩意啊，难道买个玩具车我还要请个管家来保管好它的牌子不成？




咋又显摆破烂去了......继续修光头，呵呵

3.0毫米的珠子换下，换上3.1毫米的珠子，紧固，用手轻微摇动——一点虚位都没有了，这个位置不可能再产生震动了。上电试机——还是吱吱响。看来问题不在外部了，只能是内部线圈的问题了！也懒得再去征求机主的同意了，机器发来给我——就是我的了，哈哈

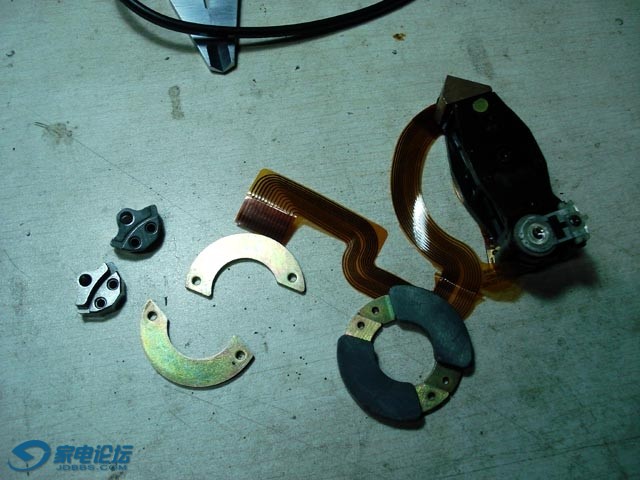

直接拆光头！

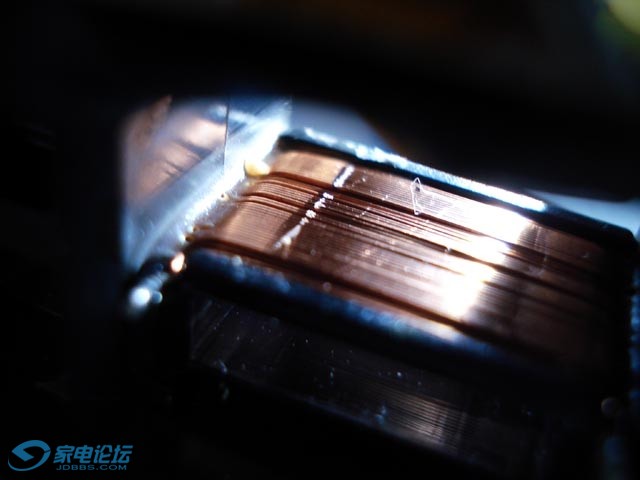

拆开光头，仔细一看线圈，一切真相大白了！！











吱吱响的来源就是线圈上的这道刮伤，线圈刮伤后形成并线短路，于是就发出了特有的吱吱声！

不明白的，找个小功率的变压器短路一下它的线圈（擅自短路大变压器的后果自负哈），就知道是怎么回事了。或者想想自己家古老电视机高压包快坏时那种吱吱声，也就明白了，呵呵





神啊！！来看看你的杰作吧！！

这三个光头，谁敢说有把握全部修好的请站出来，我请你新电视塔一日游去！哈哈

老黑子

小蝴蝶使劲扇翅膀，让我们期望太平洋西岸CD10尸体的国际市场价格突破400欧吧，哈哈[s:108]

黑鸟战士

太威武了！！！比锋少还牛B。

混混丁

hah ,我边看，边顶

GT-R

我来了 这是广州第二高手吧

WMJG

昨天有个朋友叫我吃酸菜鱼，我不去了，今天发现鬼了，你们这些故障也太简单了，等下上鬼图

小烧三两

原帖由 GT-R 于 2010-11-14 01:06 发表
我来了 这是广州第二高手吧

终于放出来了,,,,,庆祝啊

老黑子

原帖由 黑鸟战士 于 2010-11-13 20:26 发表
太威武了！！！比锋少还牛B。

抬举了！瞎胡闹刚开始玩的而已，不敢跟诸多论坛前辈比。

老黑子

我说过，我折腾的目的并不单纯是为了修好机器，呵呵，而更多的是为了折腾，所以我会在修机器的过程里面去尝试各种我忽然想到的小实验，目的就是一个——玩！哈哈

前天发现那个怀疑刮伤短路的线圈，用牙签顺着纹路清理了若干久，拆装了三次来上机测试，也没有解决它吱吱响的问题。那个鬼东西拆装一次很烦，有时可能一个不小心就弄坏了，呵呵。今天换换心情，想想用什么方法可以测定线圈短路故障，呵呵。说到短路，可能很多人说——测量一下电阻不就知道有没有短路了。但是.......线圈的总电阻并不大，一圈铜线的电阻更是小到你无法测量，如果线圈恰好就是短路了几组相邻的铜线，那根本是没有办法用电阻法测试的。电阻法无法测试，用什么办法呢？呵呵，我尝试使用下面说的——Q值法。

我们知道线圈其实就是一个电感，串联一个电容就可以组成一个LC谐振回路。在对LC谐振线路输入一个方波信号，在其谐振点时，信号幅值会被放大。而当线圈中存在短路匝时，将额外消耗振荡输出的能量，线圈Q值急剧下降，信号幅值会急剧下降。









有信号发生器，有示波器或者万用表的情况下，做这个测试很简单。我先随便找个线圈实验下，呵呵。找了个收音机天线线圈，串接一个电容，接上信号发生器和示波器，调节信号发生器的频率，找出LC回路的一个谐振点来！





在给LC回路输入1.85M HZ方波时，仅输入vpp1.48V的信号，因为产生了谐振，测试端Vpp达到了6.88V





实际上输入的信号只是一个Vpp 1.48V的方波信号，电压被LC回路的谐振给增幅了。当然了，1.85M的信号我随意用导线连接，高频特性不好，所以在示波器上看起来有点失真，不是标准的方波。但是这不重要了，呵呵，线路效果出来了就好了





在线圈上用电线绕一圈并短路，看看输出变化怎么样.......





输出信号马上大幅缩小，由Vpp6.88降低到Vpp3.16V，只加一圈短路环，就缩减了一半哦。







用这个方法，也许或者大概就可以测试光头线圈的短路情况，在消除了短路后在装机了吧。

老黑子

哈哈，有好的方法就可以省掉很多的力气！！

线圈短路的光头通过Q值法离线测量，接着仪器来消除它的短路，果然比漫无目的地用牙签挑几下又上机测试要有效得多！！！

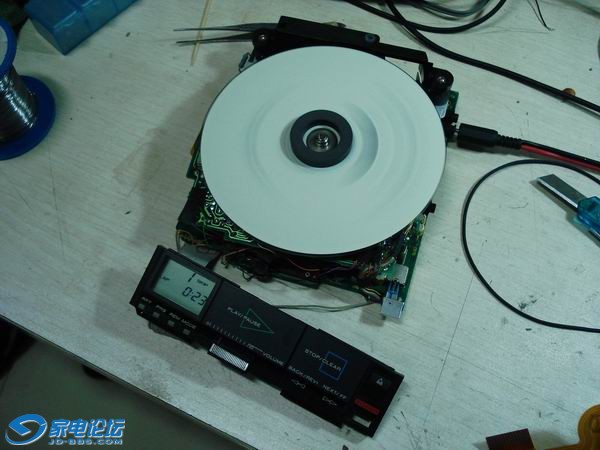

很快很快，第二台机器搞定了！！恭喜你了这台机器的机主，你人品真好！！哈哈

现在可以宣布——第二台机器搞定了！！哦耶！！！！
