死而复生，生而再死，生生死死无穷尽兮——老黑的老机维修日记

老黑子

原帖由 pc3259887 于 2010-11-11 16:24 发表
版主太利害了...6819腳墊如果有須要的話我能提供,但是要給我時間因為是用矽膠模手工做的.....

这对广大6819机主而言是个好消息，呵呵

老黑子

也许是广州亚运管制空气污染，最近几天天气史无前例地好！！昨天修好随身看的时候，看电视台说广州出现了蓝天白云的奇观，我扭头向窗外一看——我的妈啊！！居然真是蓝天白云！！！天啊！！这真的是奇观啊！！！我兴奋得马上到处打电话通知亲人观看，就忘记拍照了..........因为连续出现蓝天白云，所以早上十点左右太阳就可以照到屁股了，呵呵。秋冬的早上，在太阳底下睡觉是特别的舒服，于是，每天早上坚持睡到十二点就成了一件很重要的事情！！

亚运是全民的盛事，每个人都应该享受亚运的快乐，都应该配合亚运所倡导的环保与和谐，所以咱也得用实际行动给亚运添砖加瓦啊！！虽然我做出了这么环保与和谐的事情，但是大家就不要表扬我了，这都是我应该做的!![s:117]



今天特别和谐、特别环保地睡到两点，起床后悠哉游哉地简单煎了个面香浓厚的爽辣饼，弄了个野菜汤，犒劳了下自己，就准备回公司了，呵呵。弄食物这种事情我拿手，曾经发过些美食帖子，靠着创意的自制美食风靡过万千少妇，也是众多中年妇女心中的偶像。。。。。不过今天照片忘记拍了，随便拍个以前类似早餐的照片好了，呵呵






给自己这样做早餐的重点在于——所有东西都尽量应该是自产自制的，呵呵。买现成的就没品位了。象我这个，野菜是阳台上种的，辣椒是阳台上种的，杨梅酒是自己酿的，嘿嘿，就差面粉不是自己磨的了.........只有这样，才能去风魔妇女啊，当然也只有妇女才认可这个，少女是不认可的，哈哈，少女吃煎饼？？难以想象..........

老黑子

吃完喝好，有点饱，回公司转转去，一进门，见到伙计正在拆包装清点快递，哈哈，我的耳机到了！！

可惜还缺耳机棉，想听下也不行，还是先摆上那已经灰尘呼呼的6819架子上去吧！



看这一地的玩意........



刻录碟终于有了，哈哈，终于有人给我发来不同类型的几张，咱也可以听听刻录碟是什么感觉了哦！哈哈

baolong159

好多妖魔鬼怪[s:108]

老黑子

原帖由 baolong159 于 2010-11-11 19:00 发表
好多妖魔鬼怪[s:108]

嘿嘿，照片中的philips 6800我很喜欢，结果发件人居然说那玩意就是送我的——开心坏了，哈哈！

混混丁

好看啊，楼主继续啊

老黑子

最近手头一堆CD10尸体，呵呵，给它们内外板、光头都编了号，开始修理！



1号，哈哈





2号







每台机都测试下原始状况如下：

• 1号机：无动作，屏幕亮。压片丢失，屏幕排线已被铜丝替换
• 2号机，光头不亮。光头排线严重修补，屏幕排线已被铜丝替换
• 3号机，光头吱吱响，偶尔可读
• 4号机，马达烧毁，换后可读，播放即花屏死机


决定第一步先尝试能否直接修出一台正常机器，看似3号机最简单，首先修3号机

• 因光头吱吱响，怀疑其驱动模块故障。手摸驱动块Q204,205亦确实有发热
• 换下后缀618的Q205 L272，换上后缀622，故障依旧
• 驱动正常，则怀疑故障来自误差信号放大5709，换下后缀jsj8544c2y的误差放大5709，故障依旧
• 思考再继续查，则只能查DSP控制信号、同步等部分，难度太大，检测困难，暂时放弃！


接着修光头不亮的2号机，希望其故障为那焊得很惨的光头，而主板恰巧为好的

• 换1号光头，头亮，不读，转即停；检查发现1号光头物镜支架已修理过，阻尼片失踪，判断1号光头不可用。
• 换3号光头，头亮，不读，转即停；测RF无信号，测5708供电正常；
• 怀疑5708完蛋，换下后缀jsj8536c3y之5708，换后读碟不止，测仍无RF信号；观测发现无启动聚焦动作；
• 虽然可能性很多，但是怀疑换上的全新5708亦有问题是最简单的方法。再次换下后缀jsj8631c3y之5708
• 动作恢复正常，读碟不止，但是光头居然亦吱吱响！！换了主板光头照响，直接可判断3号机光头有问题！！
• 试用4号机光头替代，动作正常，头亮，不读碟，转即停
• 怀疑2号主板有虚焊问题，时而能尝试读碟，时而启动下即停，最怕找虚焊，暂时放弃


目前已经得出大致结论：

• 1号机：主板肯定坏；光头物镜拆解过，阻尼片失踪，不可用；
• 2号机，主板可能存在虚焊；光头排线严重修补，激光不亮，不可用；
• 3号机，主板未知；光头在两块主板上均内部吱吱响，判断光头故障，疑为内部线圈松散发音，不可用；
• 4号机，主板播放即死机；光头判断应为好；


目前最快可修复的情况应该是3号主板，加4号光头。

组合完成，可用，但是读碟差，伴随音乐有巨大咯吱声.........判断如4号光头无大碍，则3号主板也可能存在问题


这下好玩了，四台尸体哦！！都拼不出一台正常机器，非要修主板才有戏，而且居然只有一个大概为好的光头可用于测试........！

看来我的超级人品又爆发了！！

老黑子

又搞到凌晨4点了，呵呵，晕死，老婆又要骂了.......

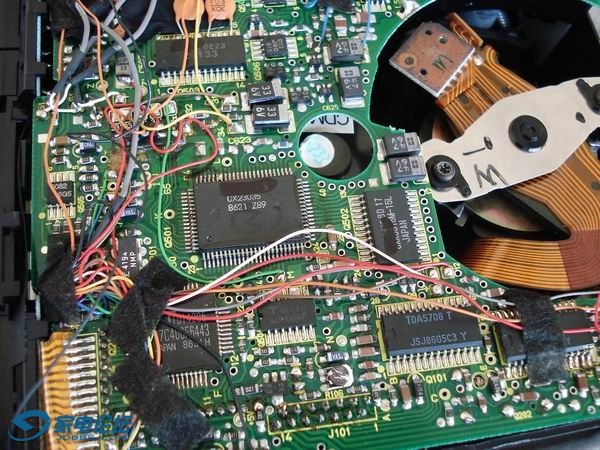

将2号板通体补焊一次，接上4号光头，OK了，能读碟播放了，但是与3号板一样看数字跳得似乎正常，但是有巨大咯吱声，选曲亦很慢.......

用2号板与3号板，均同故障，莫非4号头就是个选曲慢且有巨大咯吱声的光头？？

回家睡觉了，明天还是拆我的正常机器，先筛选出尸体堆中正常可用的残肢再说了！真的是人品太好了，想偷个懒不拆正常机器都不行啊！！

pc3259887

加油!我也很喜歡搞但是對電子不懂只能裝裝簡易的音響套件,老婆也不太願意讓我玩要我多陪孩子!只能利用老婆小孩回老家時拼命搞常常弄到半夜:Q

老黑子

昨天4点才睡，但是想着回来拆机器试尸体的事情，早上十点被电话吵醒就睡不着了，干脆就起了个早，楼下买了个豆浆喝着，十点多就回到公司了。

回来，泡好茶，跟公司的客人闲聊几句，就抓紧时间拆机器，呵呵，我可怜的cd10又要被作为测试配件拆解了...........好容易才把它的线粘得跟出厂时一样的啊............我给自己的这台机器标记为M，自己也很不理解为什么会用这个字母，想了想大概是007的缘故..........

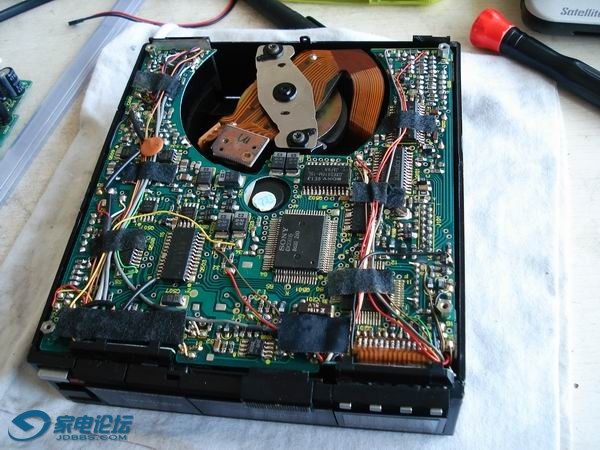

3号板子配M号光头，播放大致正常，虽然读碟能力似乎一般。也许是要需要仔细调整一下。

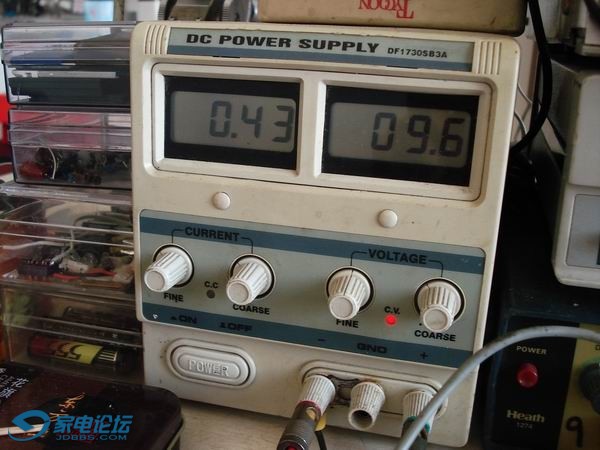

发现工作电流仅仅为0.43A，与昨天晚上的记忆中不一样

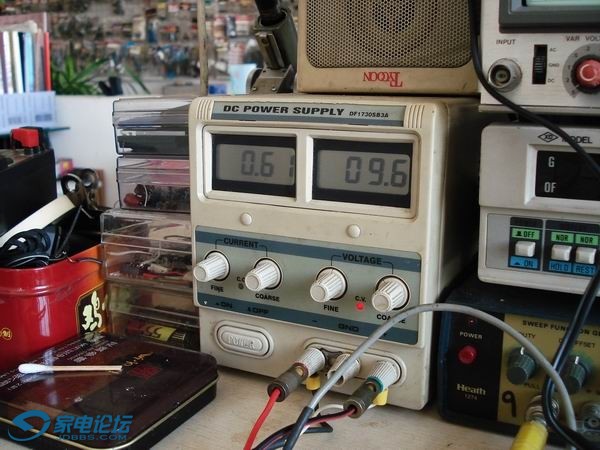

接通2号板配4号头，果然——电流高达0.61A，高出达30%...........看来有点问题..........................

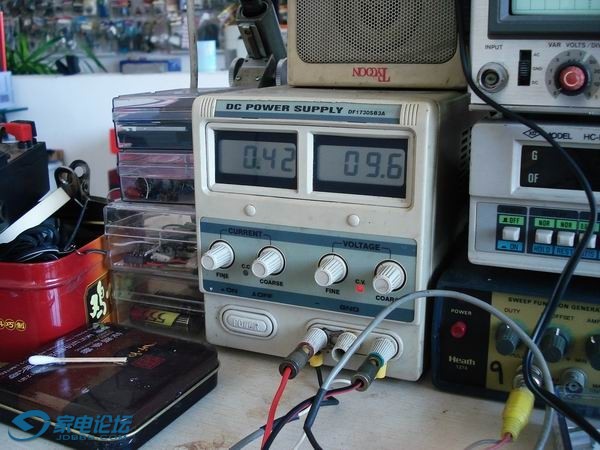

为了确认到底是板子问题导致电流偏高，还是光头组件问题，将2号板子配M头，电流也只有0.42A左右，可以确定是机械组件导致电流偏高了。

2号板子配M头读碟很好，呵呵，跟我的精调过的机器差不多了，看来2号板子可以不用调了，呵呵











说实话这有东西换着修，就是舒服，呵呵，判断故障都是焊焊线看看数据就可以了，跟做数学题似的



目前最新结论是：

• 光头方面：4台尸体机器，一个好光头都没有........都要整理看有什么问题，太郁闷了.........
• 主板方面：2号板子状态良好，调试都不需要了。3号板子也是OK的，需要微调下。


下面的任务就清晰了，只要整理出两个光头，就可以很快复活两台机器了，呵呵。

-李鬼-

[s:41]

alviso01

[s:198] [s:198] 大神！！！！！

老黑子

今天是咱们的节日，每个星期五都是咱们的节日，哈哈。每个星期五下午是我们这班老机发烧友约齐了逛市场、聚餐聊天的固定时间。中午饭后没多久，总理就无聊地跑到我这消磨时间来了，准备4点多一块逛市场去了，嘿嘿，来了正好跟我一块修CD10，我也好多个人说话解闷！

之前不是已经确定了2、3号主板是OK的，4号头可以读碟但是信号差，选曲慢且走走停停，经常有巨大咯吱声，象是在不断跳碟不断开关着MUTE么。选曲慢且跳碟你会怀疑什么？——当然是光头了对不对？呵呵。总理也这么说

但是我不这么认为，在发现4号头读碟差的同时，不是还确定了4号头工作电流高出30%么？4号头什么来历呢？它可不就是来自之前那台马达线圈都烧毁烧黑的机器么！更换了马达芯和驱动之后，可以启动但是一播放就花屏死机么！

http://v.youku.com/v_show/id_XMjE5MjU5NTY0.html

• 请问马达为什么会烧毁？答案无非阻力过大、驱动电压异常、无刷相位错乱这些原因贝！
• 请问马达烧毁的时候会产生什么？答案无非是高热量贝！
• 请问高热量会导致什么？答案无非是机件变形、润滑烧干、磁铁退磁贝！
• 机件变形、润滑烧干、磁铁退磁会导致什么后果？——无非是转动不顺，转速不达标、工作电流偏大贝！！


四个问题问下来，你是不是已经知道我要做什么了？哈哈。没错，给马达上润滑油！将工作电流降下来！！

4号马达拆开清理上油后，电流下降到0.5A，但是故障依旧。用手转动测试感觉马达与正常马达阻力相差不大，看来不是润滑的事情了。高温后的机件变形、磁铁退磁所导致的转速和抖晃不达标可都不是那么好修的，我决定还是直接换个马达机架测试下先，呵呵。

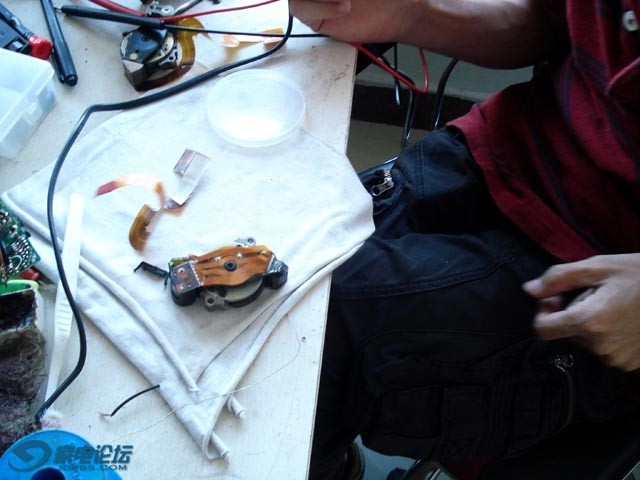

至于总理，他老人家有点半信半疑地看着我换马达，而不是换光头，估计想说我判断错了，但是又拿不准，哈哈。看他还是认为应该弄光头，那就丢那个排线已经被修得蛮惨的2号光头给他重新焊排线，呵呵，因为吱吱响那个3号我们一致分析认为很难修，物镜支架变形那个1号也不是动手就能解决的事情，惟有补焊排线的2号头看起来靠谱点............

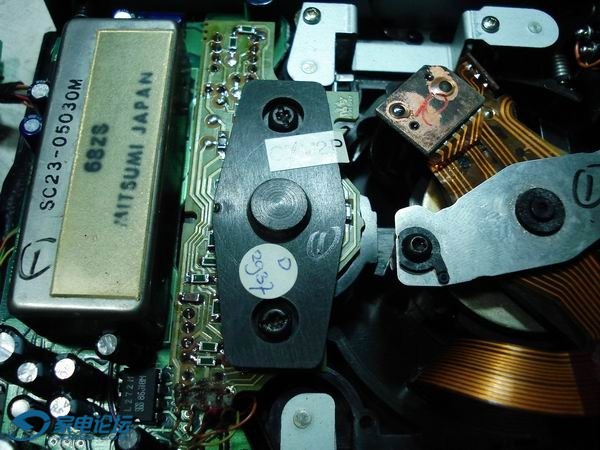

这2号光头的排线，总理号称帮我搞定它，结果就弄成这样又丢在那了..........

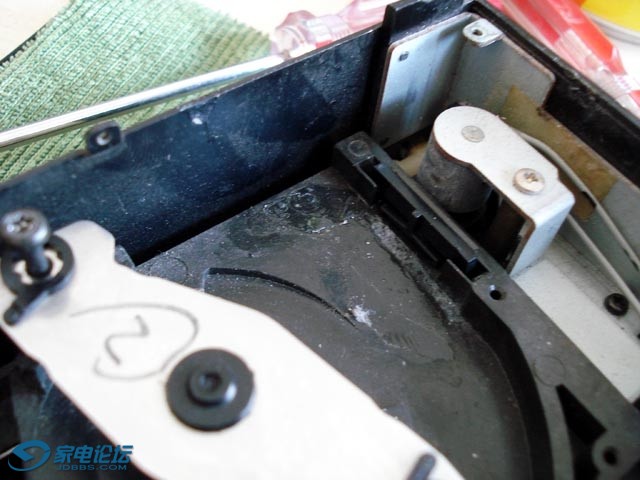

2号光头拆出，本想使用2号机架，但是发现机架内有一些502痕迹，怪不得之前光头转动也不顺畅——就是被这突起的502痕迹顶住了..........





因为懒得立即去清理502胶水，于是放弃使用2号机架，使用物镜支架变形的1号机架，装上4号光头，2号主板

O耶！效果很好，工作电流正常，读碟也正常得很，呵呵！





好，算是复活了第一台，也算是有了正常的机架、光头、主板可以给后续的维修工作作为参考了！！

后续的复活工作，就看光头的维修情况了，呵呵，物镜支架变形严重的1号，排线两处断裂的2号，内部吱吱响的3号，哪个也不是省工夫的主啊！

WMJG

原帖由 老黑子 于 2010-11-12 20:19 发表
这2号光头的排线，总理号称帮我搞定它，结果就弄成这样又丢在那了..........

那个排线很好搞呀，你烙铁不达标

baolong159

我相信是总理和烙铁的搭配问题[s:14]
