呕心沥血打理一部爱华 SJ91 磁带随身听

dennischan2024

先来看下SJ91长的咋样？


没错!  就是J170的马甲版。除了外观颜色和丝印不一样，里面的零部件都是完全一样的。
这个型号比较少见，成色还很不错，所以特意打理起来。

也由于该机外观很不错，经验估计内部零部件坏的程度也很小容易打理，再加上这个机型已经打理过几十台了，胸有成竹的满满自信。
结果过程几度翻车，万万没想到问题越查越多，最后共花了二十多小时才打理完美，个中艰辛唯有自已知...

dennischan2024

交易区新帖推荐

话不多说，开膛破肚
打开顶盖和后盖，入眼的都毛絮和灰尘

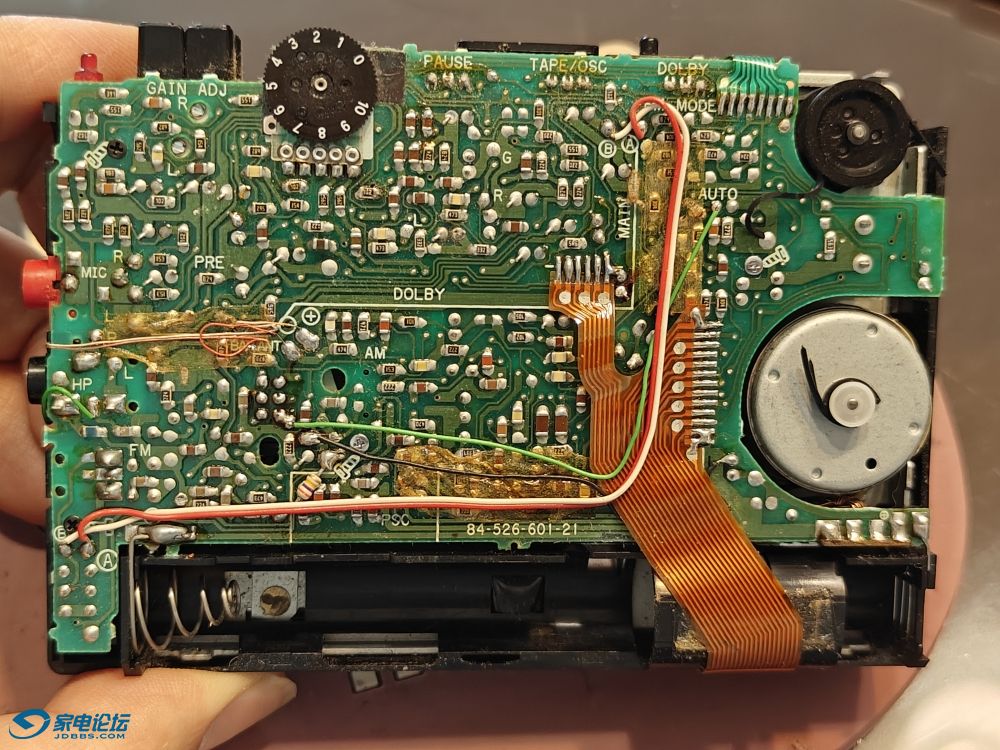

PCB背板看起来也非常好，没有修过也没有大的问题。就是皮带断了。小问题，几个小时搞掂！这一下自已开始膨胀了....


取下主板翻转正面观察，发现几个地方漏液了。这个机器漏液很正常嘛，而且程度也不算特别严重。之前打理过比这个严重多少倍的机器不也一样搞掂？这个不算什么。

dennischan2024

先打理机芯，清灰，吹毛丝，各个运动副清洗加油。按下各个按键声音清脆动作干净利落，一切顺利


两上铜飞轮也拆下来清洗加油

dennischan2024

拆电容


拆完电容后的主板，可以看到不少地方腐蚀掉了，


常规打理步骤都一样，这里就不详细说了，重点说说后面碰上的问题

dennischan2024

取电容的时候，这几条走线被拉断，先记住位置，后面补线起来

dennischan2024

交易区新帖推荐

一切如同之前打理的机器一样顺利，清洗主板，查过孔，修补断线.....，没发现什么问题，一切都太顺利了！！
开始装机，上电测试 !
。。。。。
没任何反应！LCD也不显示，马达也不转，收音和磁带也是一点声音都没有！是一点都没有！！！！

dennischan2024

因为之前已经查过过孔和走线没问题了，所以就从各个更换了电容的脚开始查。因为有些电容插脚孔同时也是过孔，也会有出现断孔的情况
然后发现这个电容脚未通，应该就是过孔没通。用一个小元件脚把它接上


现在LCD开始显示了

dennischan2024

但是LED的电源指示灯还是没有亮！所有的功能都没有动静，甚至把音量键开到最大耳机里也听不到一点点静噪的声音
凭经验，就是电路没加上电！开始逐点检查问题。先从LED的电路开始查找
这个是LED的线路走线，看起来非常简单，问题也好查找吧
用万用表检查LED的正端电压也有，就是不亮灯
怀疑LED是不是坏的，外接电源测试了一下正常，没有问题

再检查后放4533的电压也是正常的，这就奇怪了！没理由后级放大IC加了电压也一点没有静噪声呀？？

dennischan2024

测量加在LED两端的电压为零
回想先前测试各个电压端的方法，是把万用表负极接到电池端的负极上，然后逐点去测量各个功能版块的电压的。测出来的电压虽然有点异常，但没有特别大的异常
马上想到LED的负极端接的“地”不良，所以LED加电没有形成回路。故测试LED负极端和电池负极端的导通性。理论上所有的“地“地都是接在一起的，阻抗也应该为零。但是测试后发现并没有形成通路。
这说明LED负端接的此”地“，非彼”地“，也就是说接地回路存在断路，形成两个不同的“地”， 一个是公共“地”，另一个是断路后另一半的开路”地“

没办法了，又回到重新检查过孔位置的动作。可能先前检查有漏网之鱼.....

dennischan2024

花了两个多小时把所有过孔都检查了一遍，最后发现这个过孔不通


这个过孔是连接PCB 正反面”地“的位置，正好在位于印刷了电容标识的白色圈上面，不注意还真看不到它的存在。可偏偏就是这个没看到的过孔，导致了整个机器功能失灵....
唉~，不幸被“墨菲定律”给击中了......., 有时候就是这样，当你检查过99%的地方从概率上判断问题出现在另外那1%地方的可能性根本不高的时候，偏偏就是那1%未检查过的发生了问题
因为过孔正好被上面的电容压住了，不好在上面直接过线，就在背面飞了一根线


接通后，LED显示正常了，但开关拨到TAPE位置时有静噪音但无法播放磁带，马达也不转，甚至LCD也时而显示半截时而不显示

dennischan2024

看前面板收音机的操作，搜台和收音显示正常，但UP键发现无法按下去， FM/AM开关不灵敏。这些都是接触不良的问题比较容易搞。关键先证明了收音功能可能是正常的（因为耳机没有声音，不能肯定）
分析线路图，有静噪说明4533后级放大芯片应该正常，前面板的LCD显示正常姑且认为收音也正常。问题集中到杜比芯片BA1102上
仔细检查杜比BA1102芯片，发现有一排脚是之前漏液的位置，是不是这里接触不良？



用万用表测试各个脚时发现导通性时好时坏，可以肯定是接触不良了。就是漏液到这个位置，把这一排的引脚焊锡都硬化碎化了，无法进行有效地导通。
为了进一步确认是不是这个问题，找了一个高倍放大镜，再用镊子轻轻翘一下IC，这下看到问题了，确实是这一排的脚全部脱焊！！

dennischan2024

焊下IC需要用热风枪，还要把周围的电解电容取下来防止过热损坏，动作太麻烦了。
好在这个IC只有一排的脚虚焊，另一排脚就可以用吸锡铜带压在上面，用刀口铬铁来回烫几遍，再用摄子就可以把IC取下来。


取下来的IC


看下这一排虚焊的脚，脚全都被腐蚀过的锡渣包着，难怪会脱焊

dennischan2024

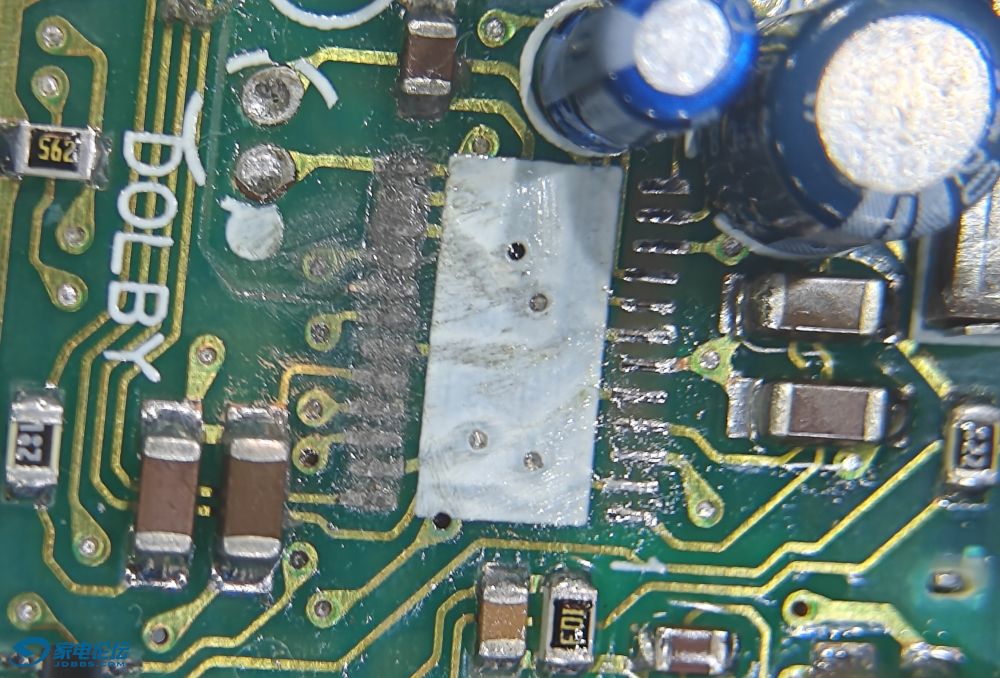

取下IC后的PCB脚位置，这一排的焊点也都被腐蚀了，没法焊锡。


用刀片和砂纸把这一层的印刷油漆扒开，用烙铁加锡煻下，再用酒精清洗，检查走线。发现第4，5两脚的焊盘已经被腐蚀掉了。第5个焊盘也是先前取电容时不小心走线被扯掉的那个脚。


只是两个脚焊盘脱落还好处理，其它脚没问题就好
既然刮开了白漆，就顺带把下面的通孔也检查一下，还好没受到影响，没发现什么问题。

dennischan2024

把BA1102芯片脚用细砂纸打磨一下并上锡。
开始用细烙铁头把芯片重新焊回主板上


第4脚用一根铁脚线穿过通孔直接焊在脚上面，第5脚因为之前焊线比较长还被扯掉了，用一根细导线焊在第5脚上，另一端穿过另一头的电容脚孔，等会与电容脚再焊接到一起。


这样就完成了这个芯片和周边线路的修复

dennischan2024

安装好IC后，打开收音机重新上电，频率调在87.5的中央交通电台上，还是没有声音，要崩溃了.....
检查后级4533的输出到耳机中间的接线，除了电容就是电感。电容装之前是检查过没问题的（也不可能左右声道同时没有声音），那就查下电感的位置。


这个电感是三脚并在一个元件上的。用万用表检查发现有脚断路了，断线出在这个位置上


把元件取下来也发现确实断了，把断线解一圈下来，在高倍放大镜下用铬铁重新接回去


重新开机，收音机声音正常！但麻烦又来了，左声道没有声音。。。。
用手先试触摸各个零件，发现左声道时好时坏，可以肯定是虚焊了，经过筛查发现装上去的杜比芯片BA1102的第24脚脱焊。。。。



重新补焊一下，两边声道都正常了
