呕心沥血打理一部爱华 SJ91 磁带随身听

99199 · 发表于 2024-6-17 15:16

精力比这个机器值钱多了。这个型号很一般很一般。

dennischan2024 · 发表于 2024-6-17 15:23

本帖最后由 dennischan2024 于 2024-6-17 15:37 编辑

现在轮到检查磁带功能了，把磁头线接上，主板装好。按播放键
播放只能B面播放，无法转到A面播放，翻面开关也拨不动，怀疑是机械动作生涩缺润滑
重新打开主板，确认各个润滑是否有加到位。再对各个按键动作和机构动作确认是否正常，最后用手慢慢拨动飞轮观察，同时拨动翻面开关，正反面都正常。
重新装机检查，故障依旧......

第一时间怀疑到安装的电容可能过高，挡住了翻面开关的活动.....。这个电容是这前搞台式机留下来的发烧电容，因为比较多，所以都用在之前的J470, JS415的机器打理上，而且用得很多。这次偶然用了一下就发现这个问题，高度高了大约2MM，正好是位于翻带杠杆开关的位置，使得翻带功能失效...

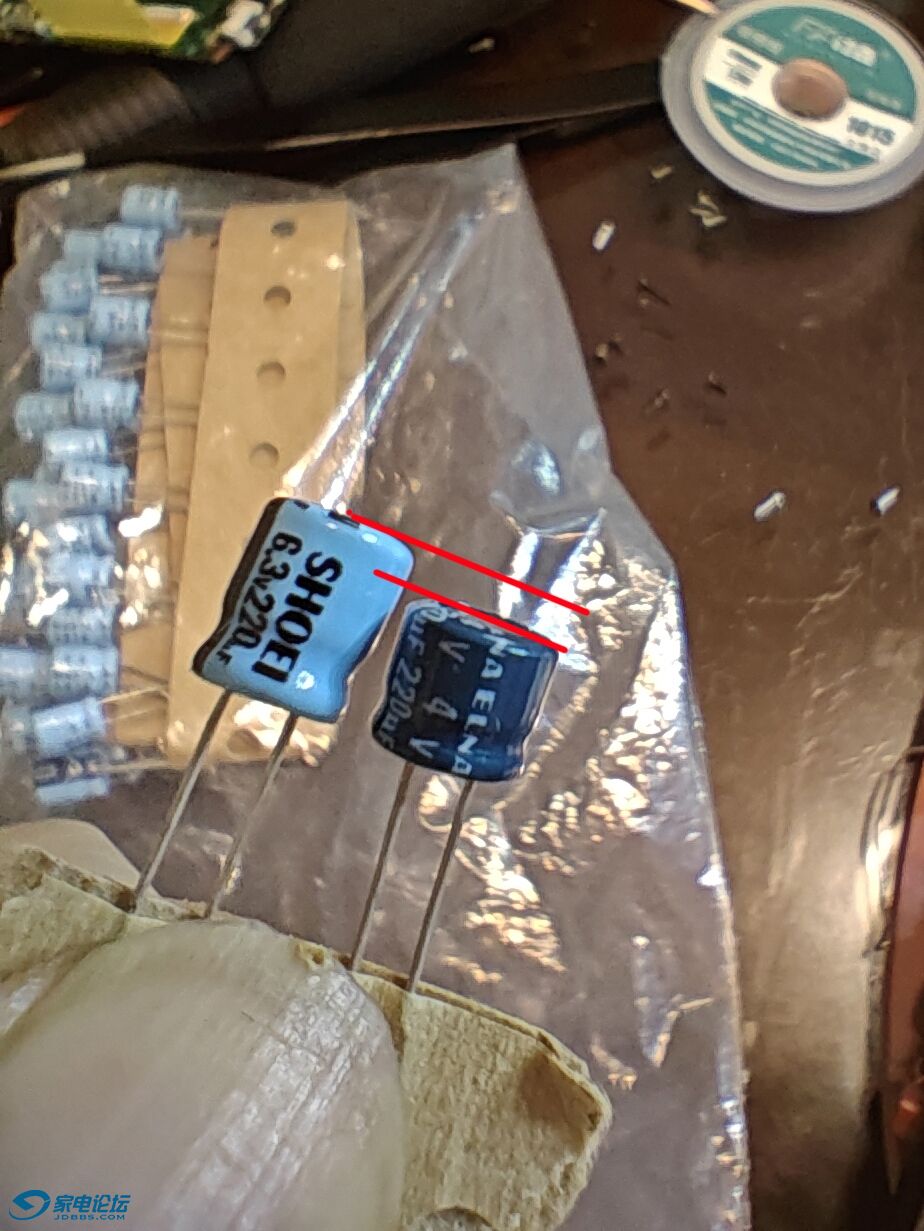

找一个矮点的依娜电容换上，原来的电容是220/6.3的，换上这个矮一点的是220/4的，放在一起比较有2MM的高度差

更换后这个位置试装了下应该没问题了

现在重新装机，马达又不动了！而且马达开关严重发烫！！说明电路里存在严重的短路现象！
解焊把主板拿下在放大镜下逐一检查各个走线和焊点，花了近三个小时才发现问题的真凶。。。

这里多了个坨焊锡，外表看好像挺正常的一个焊点。其实就是上次解焊排线时掉出来的锡滴正在落在这上面，导致短路了
清除这个故障后，马达正常，放音正常

dennischan2024 · 发表于 2024-6-17 15:26

本帖最后由 dennischan2024 于 2024-6-17 15:27 编辑

现在重新装机测试，磁带播放功能正常了，正反面翻转也正常了

但是LCD显示又出问题了，缺划！！！晕~

不过这个问题很好找，就是过机排线上出现了脱焊。因为前面频繁翻开主板检查，有可能拉拆到柔性线路板而把它拉脱焊。直接焊接起来就是了
焊好后显示也正常了

dennischan2024 · 发表于 2024-6-17 15:29

最后打开前面板清灰，润滑~

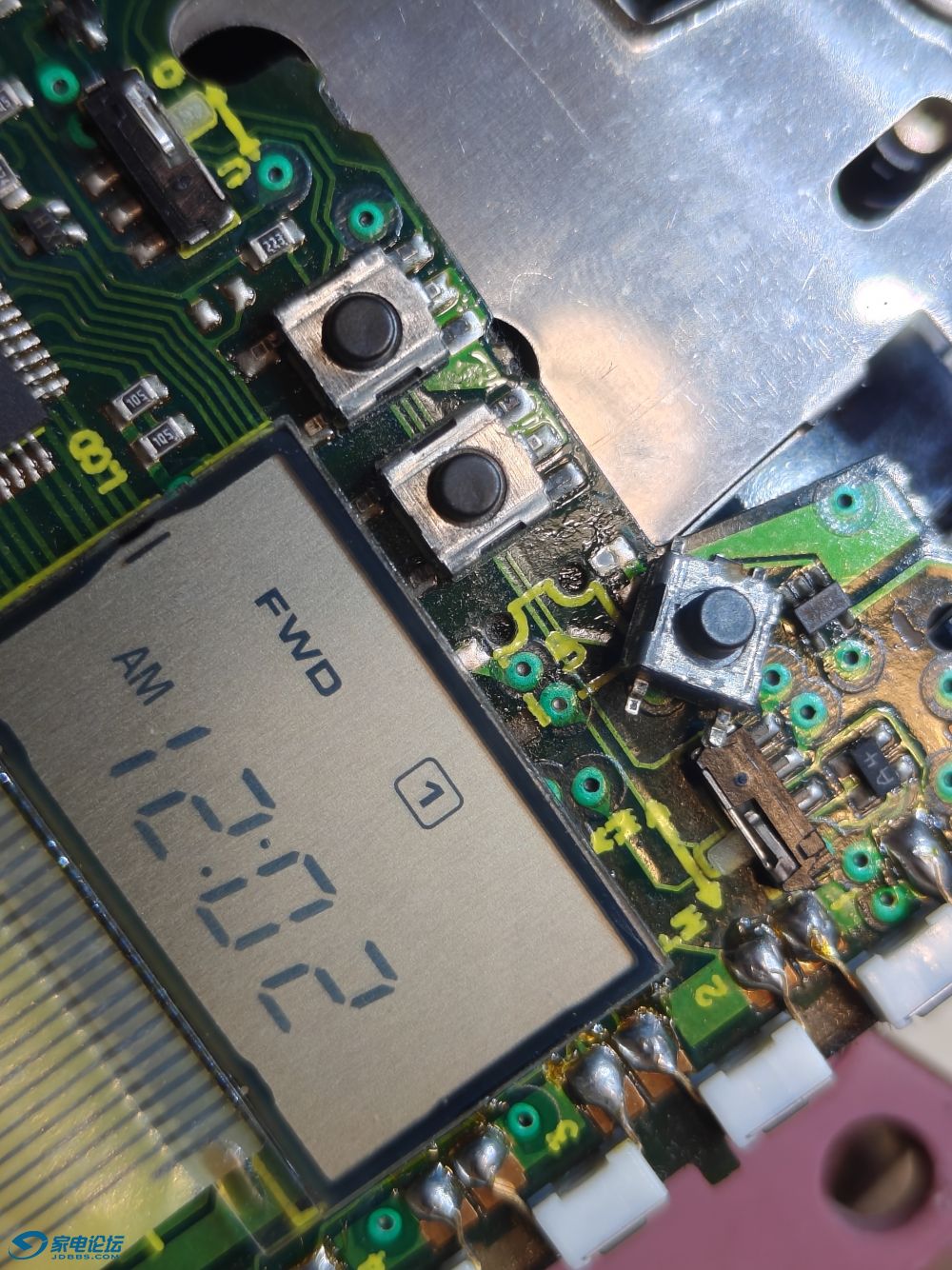

UP键和FM/AM开关不正常的位置要换掉这两个元件

dennischan2024 · 发表于 2024-6-17 15:30

换完后操作也正常了

wilsur · 发表于 2024-6-17 15:35

交易区新帖推荐

佩服楼主的耐心

随便烧烧 · 发表于 2024-6-17 15:36

真的是大师级别的

dennischan2024 · 发表于 2024-6-17 15:41

本帖最后由 dennischan2024 于 2024-6-17 18:02 编辑

最后标调转速，清理，装机前拍个照，

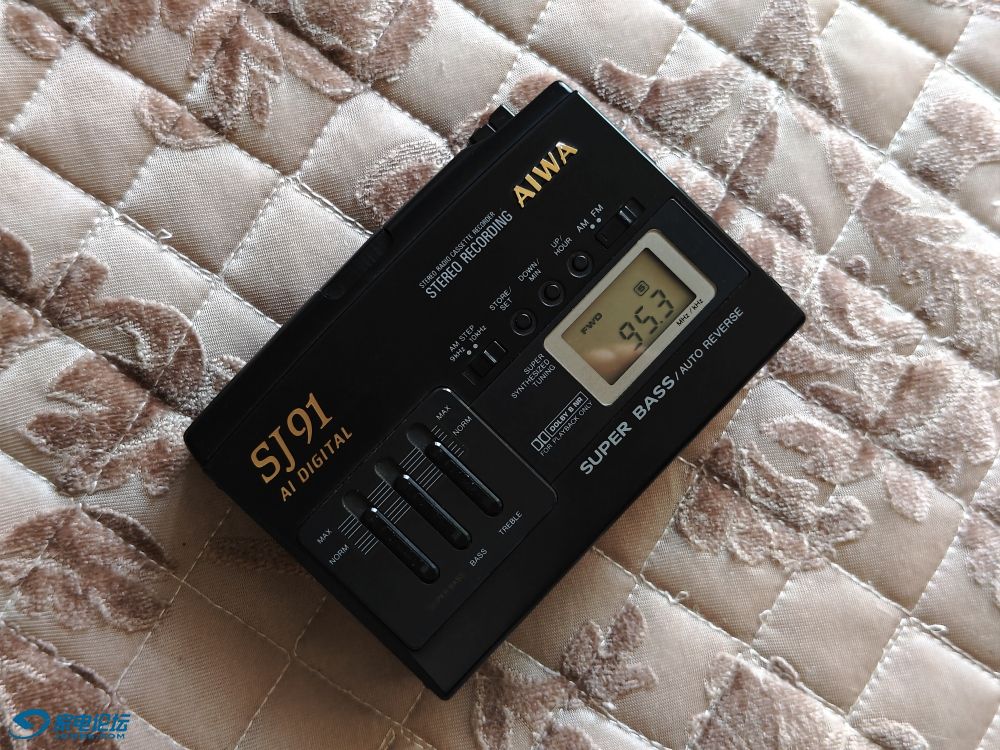

整个机器焕然一新，功能全部正常
试听一盘童丽的《烟花三月》，完全陶醉在里面了。。。。

人杰123 · 发表于 2024-6-17 15:46

dennischan2024 发表于 2024-6-17 15:29
最后打开前面板清灰，润滑~
UP键和FM/AM开关不正常的位置要换掉这两个元件

劳心苦思补四方，尤为爱华费思量

dennischan2024 · 发表于 2024-6-17 15:52

写在最后

打理机器花了20多小时，人工费4000元
买一台顶级的旗舰机器也只要两三千。

结论：打理机器的乐趣远远大于玩机本身。。。，真的太好玩了！！

woodmanwdm · 发表于 2024-6-17 16:02

真有耐心！

zl0453 · 发表于 2024-6-17 16:07

嗯上头时候就是这么耐心，很久没有这么干过了

我就是爱音乐 · 发表于 2024-6-17 16:19

这么多问题点，有人指导我操作还行，要我找问题点我是一个都找不出来

dazedase · 发表于 2024-6-17 17:18

精力比这个机器值钱多了

渐渐豁达 · 发表于 2024-6-17 17:34

99199 发表于 2024-6-17 15:16
精力比这个机器值钱多了。这个型号很一般很一般。

呵呵没错修好了也没用
这机器声音一般般
