狗仔TD-V721换霍尔后出现嗡嗡声的原因

6500FD

今晚试着把R11，R12增大，把霍尔的输出电压值调整到跟原霍尔差不多的160mV。果然有效，噪声减少到可以忽略的程度。但是马达的转速也变慢了点。明天再调大输出电压看看。

gh1522

交易区新帖推荐

6500FD 发表于 2025-1-10 20:09
请问你拆的霍尔，是从什么机子上拆下来的？能否测下这个霍尔的参数（数出信号的电压，每个霍尔分的配到的 ...

X宝上淘来的小直驱电机，几元钱一个，参数不太会测。只是用万用表二极管档测到的数值与原装的较接近才换上试的，体积偏小，焊的时候麻烦些，有体视镜要好操作一点。

黑龙过江

gh1522 发表于 2025-1-11 09:47
X宝上淘来的小直驱电机，几元钱一个，参数不太会测。只是用万用表二极管档测到的数值与原装的较接近才换 ...

麻烦告诉在家那买的，那个型号，不胜感激

gh1522

黑龙过江 发表于 2025-1-11 10:03
麻烦告诉在家那买的，那个型号，不胜感激

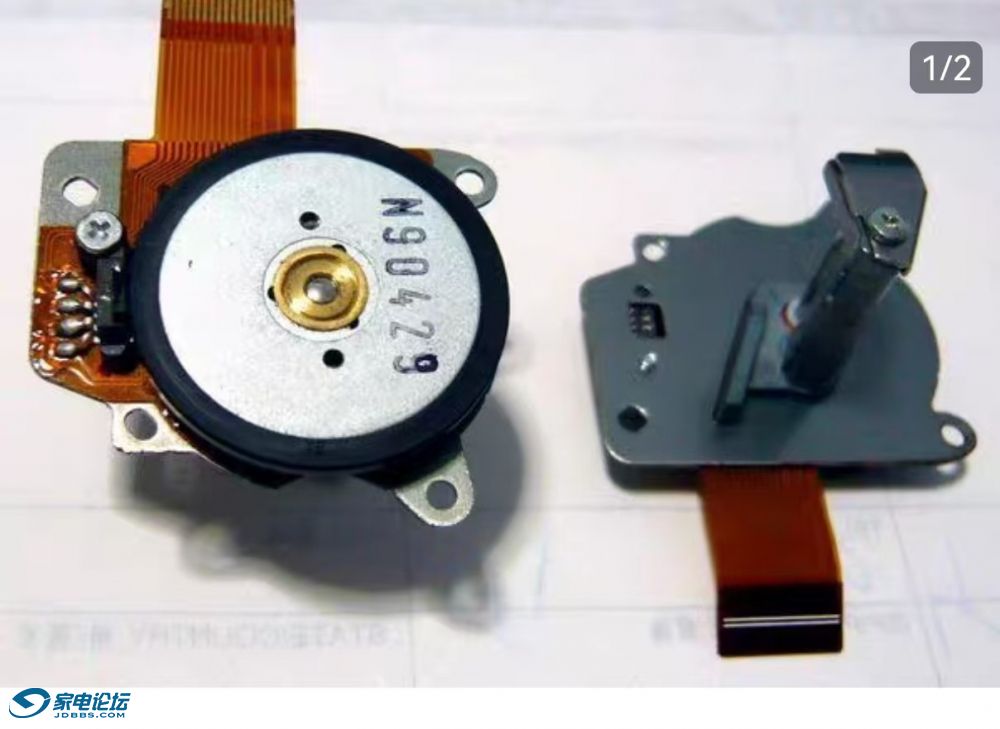

这款，霍尔测速电机，我认为用万用表二极管测着数值在5百多6百的应该都能代用

yeeypc

6500FD 发表于 2025-1-11 02:23
今晚试着把R11，R12增大，把霍尔的输出电压值调整到跟原霍尔差不多的160mV。果然有效，噪声减少到可以忽略 ...

看来思路是对的

gh1522

交易区新帖推荐

这款拆机霍尔体积过小，换的时候要用到体视镜（或放大镜）、特尖焊头、热风枪等才好操作

gh1522

现在换好的机芯还没有装机，待下午上机做个带速测试再告诉大家

6500FD

gh1522 发表于 2025-1-11 10:35
现在换好的机芯还没有装机，待下午上机做个带速测试再告诉大家

装机前麻烦测一下，换到V721板子上后，霍尔的输出信号的电压是多少？也就是量2、4脚之间的电压。

6500FD

gh1522 发表于 2025-1-11 09:47
X宝上淘来的小直驱电机，几元钱一个，参数不太会测。只是用万用表二极管档测到的数值与原装的较接近才换 ...

求淘宝链接

gh1522

X宝天津X悦，搜“霍尔测速电机”就有，下午机芯保养后装机测一下

6500FD

gh1522 发表于 2025-1-11 11:30
X宝天津X悦，搜“霍尔测速电机”就有，下午机芯保养后装机测一下

谢谢

6500FD

gh1522 发表于 2025-1-11 11:30
X宝天津X悦，搜“霍尔测速电机”就有，下午机芯保养后装机测一下

3个霍尔的信号输出端，分别是接到HA13432芯片的19和20脚 ，21脚 和22脚 ，23脚 和24脚。测电压很方便，麻烦测一下
要用磁铁靠近才有信号

黑龙过江

gh1522 发表于 2025-1-11 10:25
这款，霍尔测速电机，我认为用万用表二极管测着数值在5百多6百的应该都能代用

谢谢

gh1522

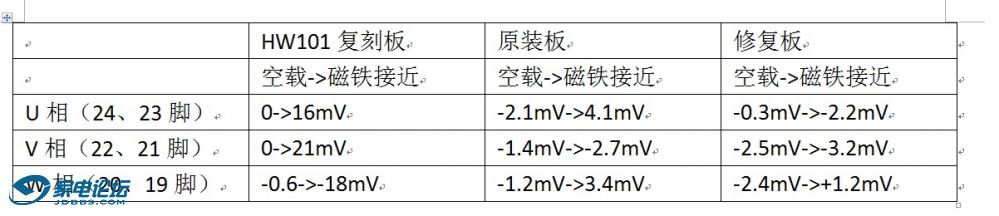

修复板的带速及三块板子的霍尔输出实测值（霍尔输出值仅供参考，但能看出ＨＷ101Ａ霍尔输出值要大得多）

6500FD

你的测量数据，比我这台要低得多呢。换霍尔后带速正常不？

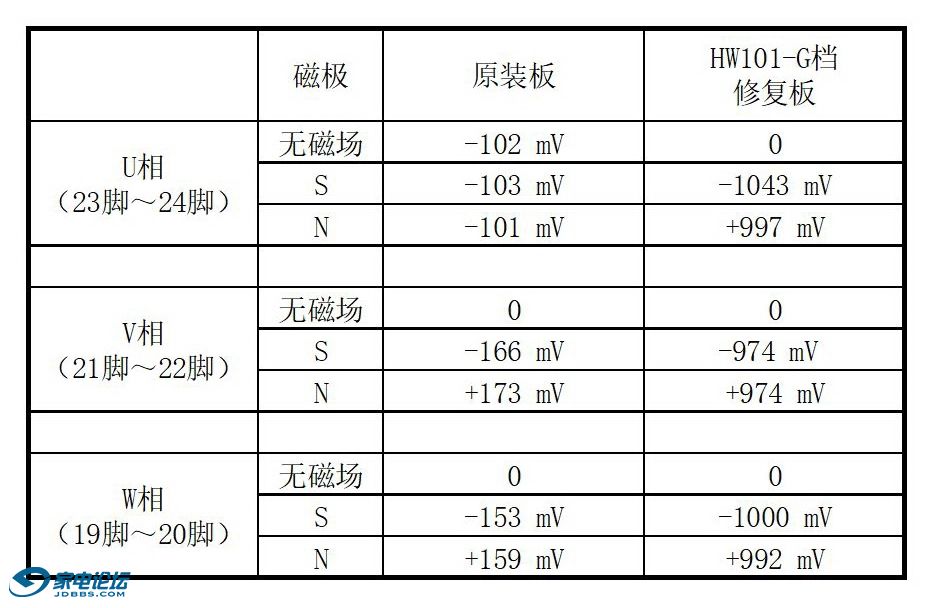

我这台，换霍尔前的信号是160mV 左右，换HW101 G档霍尔是1000mV 左右。

原装板的U相霍尔，在各种磁场下的输出信号都无变化，可以判断损坏了。
