狗仔TD-V721换霍尔后出现嗡嗡声的原因

chengyabcd

xiaoganglu 发表于 2025-1-16 07:46
，说来说去也是没搞好是不？说的绕了一个大圈子，也是搞不成是不？。
但是嘴巴还 ...

阴阳怪气的

yanyuanwen

交易区新帖推荐

6500FD 发表于 2025-1-9 13:43
我觉得HW101是接近式霍尔，磁场靠近就有信号（距霍尔1cm就能让其发出信号）。磁场在霍尔最上方（最靠近时） ...

测量的时候是用的什么磁铁？

yanyuanwen

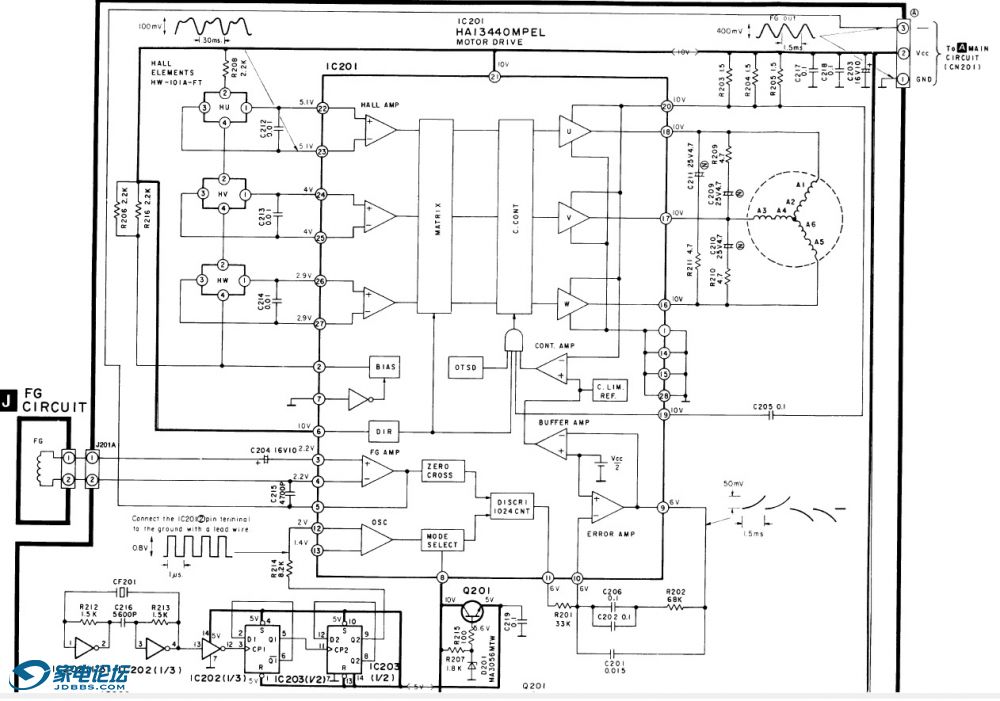

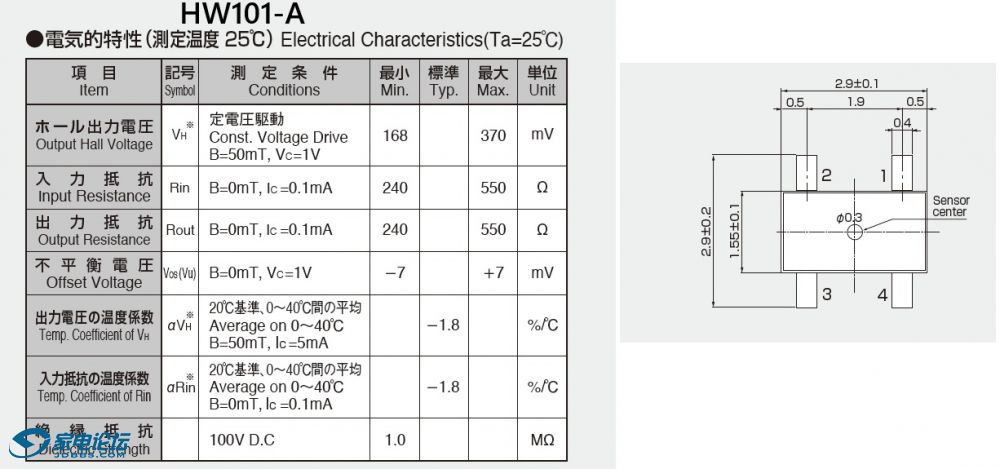

松下RS-B755卡座用的HA13440，电路图上霍尔是标注了的HW-101A-FT，在路测霍尔输出端之间电阻是200多欧，V711的霍尔在路测电阻是1K欧左右,很明显不是相同型号。

yanyuanwen

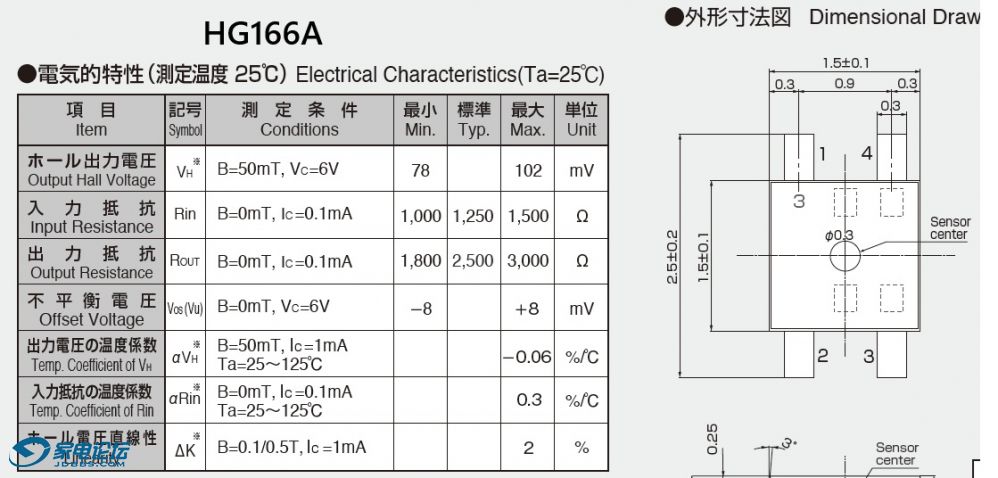

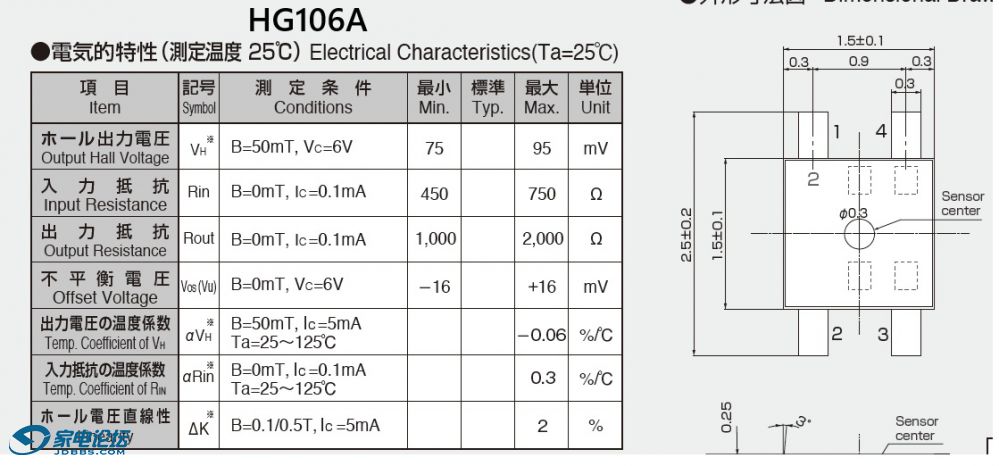

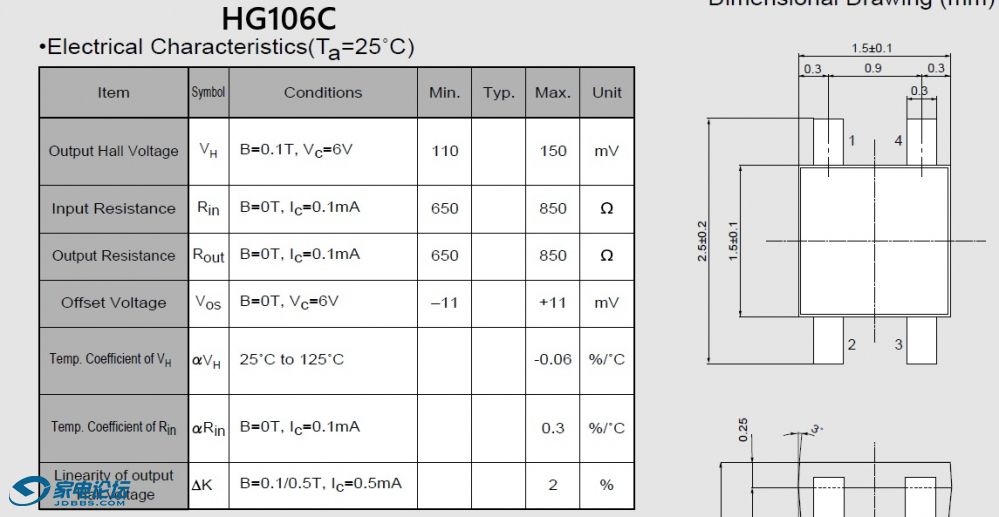

HG106A,HG106C,HG166A,灵敏度都更低一些，输出电阻也更大，1脚和4脚之间间距很小，从外形看和楼主的很像。

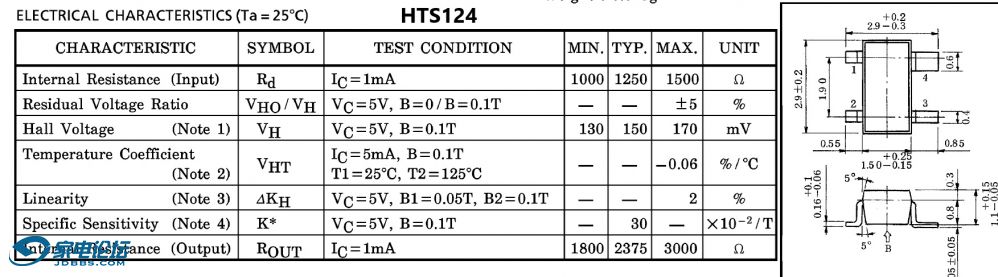

东芝的THS124，外形和原装的一样大，输出电阻也比较大，灵敏度和HG的差不多，有条件的朋友可以尝试一下，希望反馈结果，帮助大家。

yanyuanwen

继续再搞

gh1522

交易区新帖推荐

yanyuanwen 发表于 2025-4-14 13:29
东芝THS118丝印就是18，看尺寸和楼主的霍尔很像，东芝还有一款THS117，参数和THS118相同，就是外形尺寸更大 ...

拆机代换件的激光刻字是   18T
                                          9Y

现在已知的是拆机件代换后与原装件是一样的转动力度，一样的噪声水平。HW101因灵敏度高都会出现明显的噪声，大家可以试一下其他型号的是否也能完美代换。

yanyuanwen

gh1522 发表于 2025-4-14 13:56
拆机代换件的激光刻字是   18T
                                          9Y

继续再搞

gh1522

yanyuanwen 发表于 2025-4-14 14:09
你那个尺寸太小，安装不方便，这个THS117参数和它一样的，尺寸就和原机的一样大，你有解胶好的板子，可以 ...

拆机件确实小难焊。手头一块原装板、一块复刻板均已更换正常在用暂不折腾了。从输出电压看HG106、THS117也应该能正常代换。另外，霍尔是否存在配对使用的问题？拆机件因是成品一至性是否会好一些？

yanyuanwen

继续再测试

陈海涛

用HW101带换时 可以在输出端到驱动芯片之间串联一个电阻以降低信号幅度 能解决噪音问题  本人已测试通过

yanyuanwen

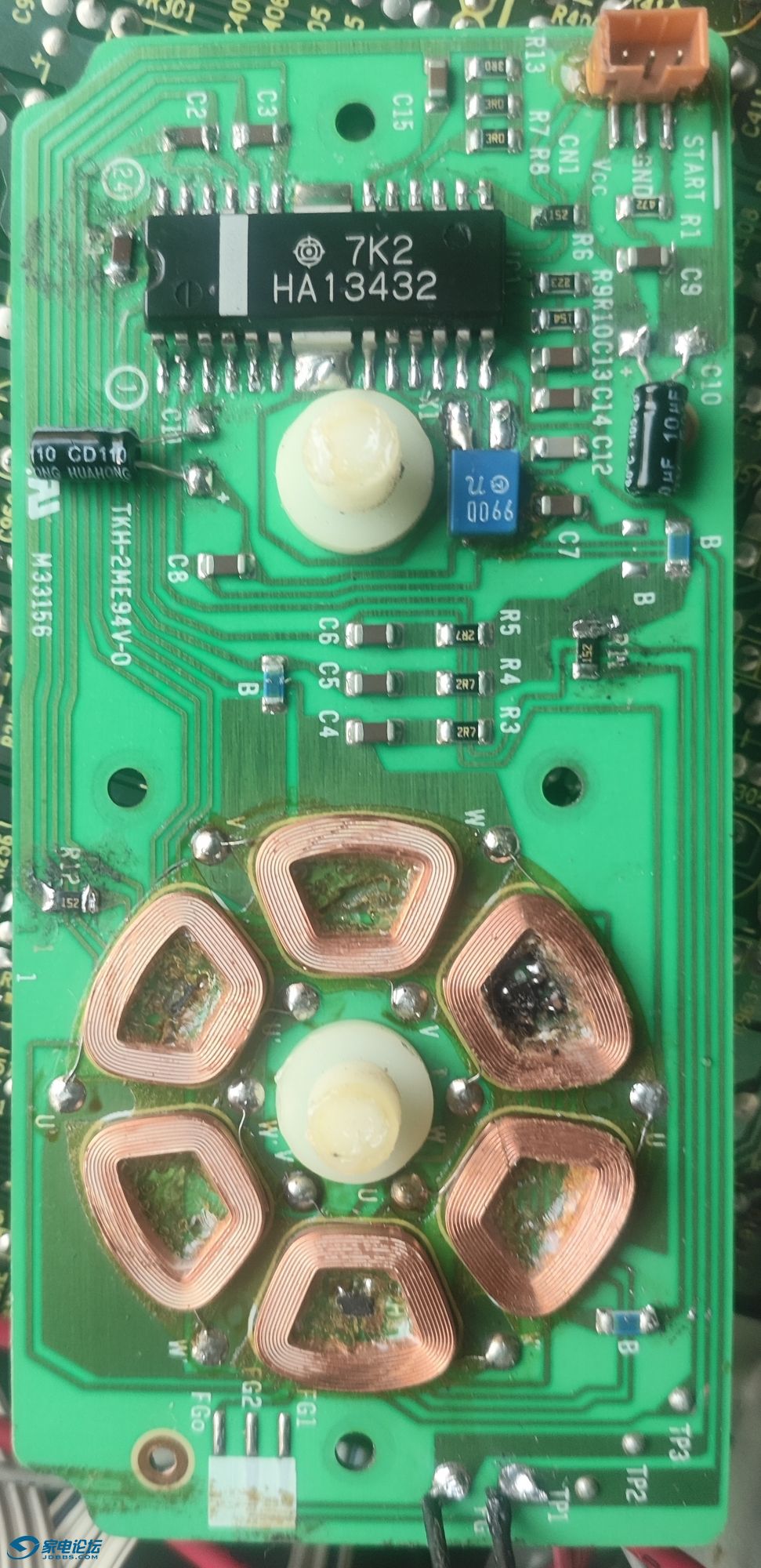

我找到合适的霍尔了，换了之后一切正常，没有噪声，驱动力很强，没有抖晃测试带，普通磁带自录自放测抖晃0.04%左右。霍尔直接换坏的就可以，不用全部换，不需要调整。原胶不好去，直接上铣床连霍尔一起干掉。

kangda0757

原装的胶用尖头烙铁沿线圈内圈转圈加热出深槽，再用烙铁反复加热剔除霍尔上方的胶，很好去除的。然后用铜丝窝个四方圈套到霍尔上，加锡，很容易取下来

demon0366

yanyuanwen 发表于 2025-4-20 10:29
我找到合适的霍尔了，换了之后一切正常，没有噪声，驱动力很强，没有抖晃测试带，普通磁带自录自放测抖晃0. ...

请问换的什么型号霍尔？有链接吗？感谢大神！

gh1522

demon0366 发表于 2025-4-24 09:32
请问换的什么型号霍尔？有链接吗？感谢大神！

可以试一下THS117,看参数应该可以，尺寸相同价格也不高，也容易焊。我换的是X宝上电机拆机件，体积小没有体视镜难焊接（也可以找修手机的帮换一下）

WHQD

demon0366 发表于 2025-4-24 09:32
请问换的什么型号霍尔？有链接吗？感谢大神！

他说网上没有卖，你要到他手上买
