简单聊聊磁带机各种机芯的机构

thomascd

novrain2012 发表于 2026-8-25 23:59
刚才查了一下维修手册，我最早的组合机索尼MHC-E80X的确用的是TCM-190机芯，准确型号是190RA12AL和190RB12A ...

TCM-200值得玩，抖晃率很低，非常耐用，往往还是配的激光非晶态磁头，有一台TC900双卡和单卡型号忘了, 大窗，超薄，机械动作噪声较低且好听，我觉得非常超值，虽然没有偏磁调整，但用不太差的磁带的录音效果不错，电平也可以很高而不发生明显失真。

thomascd

交易区新帖推荐

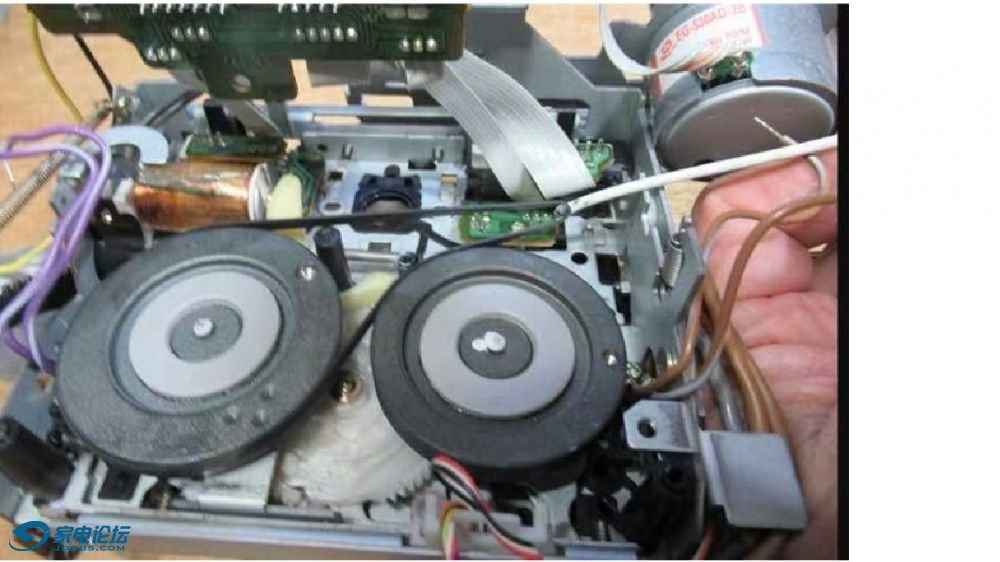

这是200的机芯， 看起来飞轮并不大，很薄，但感觉是重金属，有偏心矫正，实际效果很好，如果只是看体积，要达到0.05%的抖晃率是不可能的，但就是能达到，可见该机芯是有几把刷子的，很多机器飞轮看起里比它大不少，也就是这种抖晃率水平

顺顺顺

thomascd 发表于 2026-8-26 09:20
这是200的机芯， 看起来飞轮并不大，很薄，但感觉是重金属，有偏心矫正，实际效果很好，如果只是看体积，要 ...

这机芯看着不错

yutaohu

我一直以为190机芯的材质是铝

wkz

thomascd 发表于 2026-8-26 09:20
这是200的机芯， 看起来飞轮并不大，很薄，但感觉是重金属，有偏心矫正，实际效果很好，如果只是看体积，要 ...

这个不是sony的200机芯，这是alps机芯。

thomascd

交易区新帖推荐

wkz 发表于 2026-8-27 13:02
这个不是sony的200机芯，这是alps机芯。

嗯，应该是我记错了，我以为这是200机芯，这个不是，这是索尼中期部分卡座使用的机芯，看卡座的出厂顺序应该在190之前，200机芯应该是两个飞轮使用浅色铝合金的机芯，看编号顺序应该在190之后（这个就仅仅为瞎猜，因为不排除倒着排序或者同时研发），看指标峰值抖晃率是0.09%， 上面这种黑色飞轮的索尼900双卡座是0.07%， WRMS都是0.05%，显然黑色飞轮的机芯更好。

thomascd

查了资料， WR900的机芯是  TCM-CMAY，也就是图中的机芯，其指标比TCM-200高一点

thomascd

https://a-nkmr.com/archives/1835 此文讲了，190是200之后开发的一款廉价机芯，也就是先有200，后有190，没讲CMAY时间，但基本确定更早

yanyuanwen

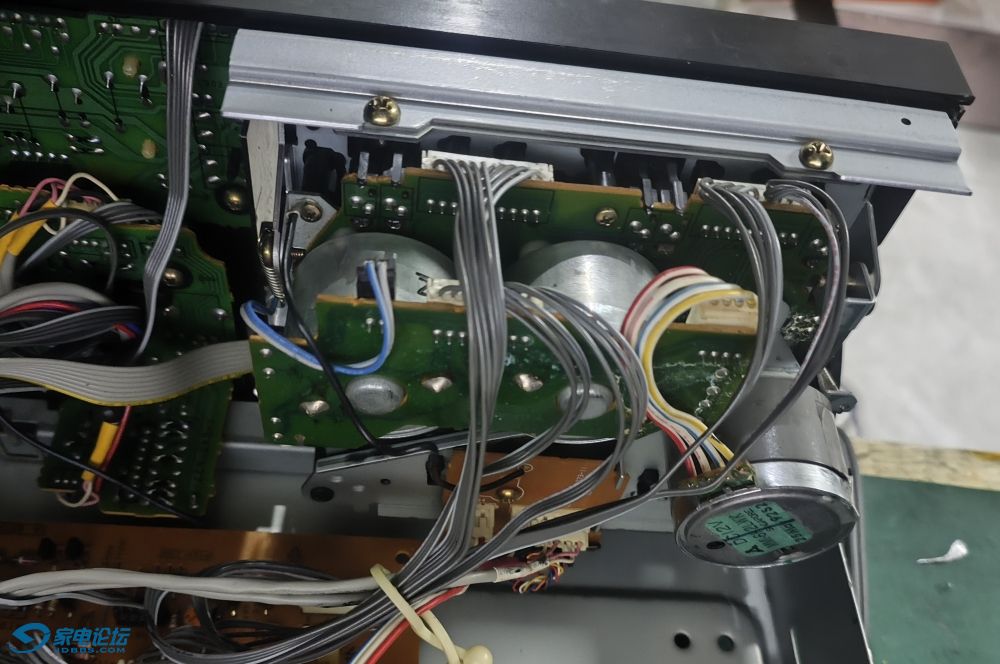

TCM-200R机芯，WR-990机器上的，后期222、333、555等几乎相同的机芯，直驱是200D，带驱三磁头是200V，双向走带二磁头是200R。

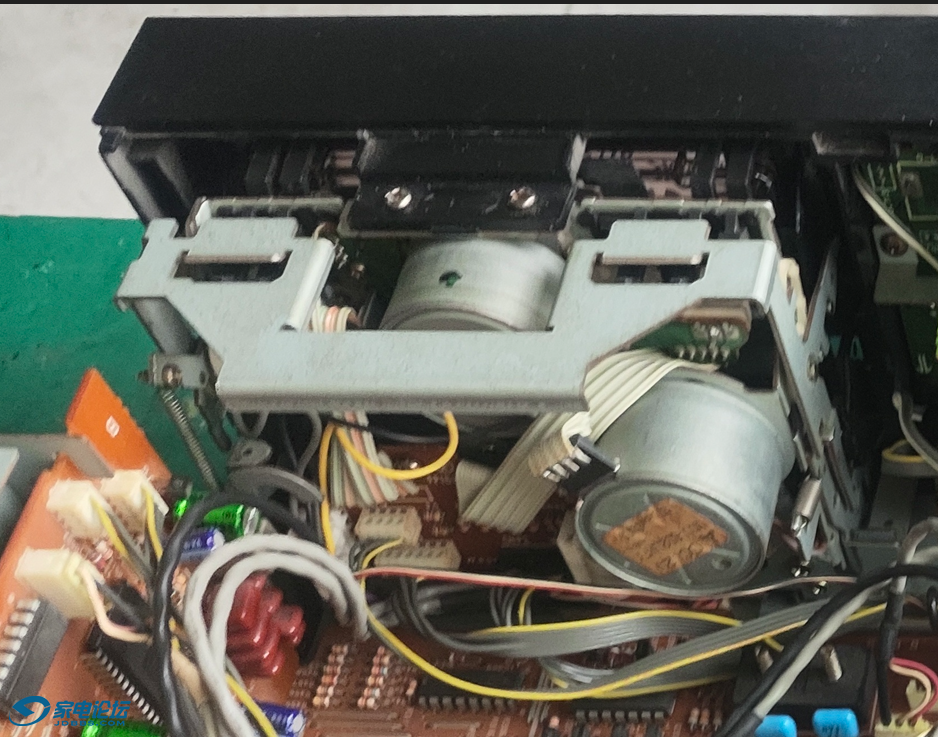

TCM-CMAY机芯，WR-900机器上的。

CMAY机芯更早，性能和可靠性、可维护性都不及200机芯。

novrain2012

索尼机芯不断缩水。TCM-190本来是简化版给组合音响用，后来卡座包括三磁头单卡座也用。

yanyuanwen

novrain2012 发表于 2026-8-31 23:08
索尼机芯不断缩水。TCM-190本来是简化版给组合音响用，后来卡座包括三磁头单卡座也用。

K490,K615S,K561S,KA1ES三磁头卡座也是用的190机芯，

thomascd

卡座机芯的发展历程可以看出，在早期，技术相对简单，但厂家为了提高性能，基本都是通过堆料的方式去设计，随着时间的推移，新技术应用越来越多，材料越来越少，同时也追求轻量化和省电，再往后，逐渐就是通过升级技术去弥补材料的不足，所以可以看到，飞轮是越来越小，越来越轻，技术虽然再不断进步，但仍然不能弥补材料的缺陷，这也是老卡坐仍然很有价值的原因之一，而中期往往是材料和技术融合最好，产品最完美的时期，再往后就是不断削减成本，普及产品的时期，逐渐低端化，所以现在存活的机芯是当年最廉价的复读机机芯。

thomascd

yanyuanwen 发表于 2026-8-31 16:53
TCM-200R机芯，WR-990机器上的，后期222、333、555等几乎相同的机芯，直驱是200D，带驱三磁头是200V，双 ...

CMAY总体技术比200低，毕竟要早好几年，不支持电动舱门，噪声也较大，但同档次的往返机芯峰值抖晃率标称值比200低0.02%，自己使用感觉稳定性也挺好，动作噪声反而给人一种可靠的感觉，以前老机芯噪声都不小，铿锵有力但影响别人，肯定不是好事，而200噪声很小，安静。

novrain2012

噪音小的机芯用蜗杆或者录像机那样的凸轮状态开关，动作是渐进的。更老的机芯用电磁铁，铿锵有力，声音大但很皮实，几十年用下来就比塑料凸轮耐用了。

桂R

电控机芯是靠什么力量把磁头与压带轮向上升起的？靠电机？
