发表于 2013-5-18 20:22 | 显示全部楼层
本帖最后由 ak76 于 2013-5-18 20:35 编辑
liujay2007 发表于 2013-5-18 18:03
帮忙看看我的三房二厅二卫生的电路设计!第1路:卧室1空调一路,全用BV4。单极,1位 20A
第2路:卧室2空调 ...


由重到轻了说吧。
厨房和卫生间回路应和其它任何电路相独立,当然也包括两个卫生间之间,所以个人认为,你第8路把两个卫浴设在一回路是不合适的,这点可以看看相关规范。
卫浴照明没有必要单设一回路,只要和其它区照明安排在一起即可,在成本和布线上也简便些;同理,其它照明回路也不一定非得按动静区间划分,现在的住房很少有所有卧室挤在一起的,如果按方位比如南面和北面各一路照明,不但走线方便,还可能每路照明都能囊括动区和静区。
两个空调共回路,最好选择同时使用概率低的两台空调,或者是一台常用、另一台偶尔用。
空调用DPN断路器要好些,最起码理论上是这样,而且配电箱内接线会更简洁和可靠些。                   甚至挂式空调用漏保也有必要的,考考大家,为什么?{:soso_e113:}

回复 支持 反对

使用道具 举报

53

主题

225

帖子

0

威望

禁止发言

交易诚信度
0
注册时间
2009-5-30
发表于 2013-5-18 23:42 来自家电论坛网手机触屏版 | 显示全部楼层
ak76 发表于 2013-5-18 20:22
由重到轻了说吧。
厨房和卫生间回路应和其它任何电路相独立,当然也包括两个卫生间之间,所以个人认为 ...

我现在就把两个卫生间的照明并入三个卧室照明里去,不过按照你说的两个卫生间插座得分开各一路的话,好像没怎么简化啊
回复 支持 反对

使用道具 举报

8

主题

156

帖子

3

威望

中级会员

Rank: 3Rank: 3Rank: 3

交易诚信度
13
注册时间
2008-2-24
发表于 2013-5-19 09:39 | 显示全部楼层
序号        回路        项目        类型        占位        电线        备注
1        总回路        过压保护附件        275V        1                275V防过压
2        总回路        总开关        2P/63A        2

3        照明回路        所有照明        DPN/16A        1                所有照明
4        空调外机回路        6P中央空调外机        DPN/40A        1
5        空调回路1        中央空调客餐厅内机        DPN/16A        1
6        空调回路2        中央空调房间内机        DPN/16A        1

7        50A漏保        集中漏保        2P/50A/漏保        4
8        厨房回路        厨房插座        DPN/20A        1                厨房电器
9        厨房烤箱回路        烤箱插座        DPN/20A        1                烤箱单独
10        厨房冰箱回路        冰箱插座        DPN/10A        1                冰箱单独
11        卫生间回路1        卫生间插座含浴霸        DPN/20A        1                卫浴电器
12        卫生间回路2        卫生间插座含浴霸        DPN/20A        1                卫浴电器
13        插座回路1        客餐厅过道插座        DPN/16A        1                客餐厅过道电器
14        插座回路2        所有卧室插座        DPN/16A        1                卧室电器

                        总计占位        18

序号        回路        项目        类型        占位        电线        备注
1        总回路        过压保护附件        275V        1                275V防过压
2        总回路        总开关        2P/63A        2

3        空调外机回路        6P中央空调外机        DPN/40A        1
4        空调回路1        中央空调客餐厅内机        DPN/16A        1
5        空调回路2        中央空调房间内机        DPN/16A        1
6        照明回路        所有照明        DPN/16A        1                所有照明


7        厨房回路        厨房插座        DPN/20A/漏保        2                厨房电器+冰箱
8        厨房烤箱回路        烤箱插座        DPN/20A/漏保        2                烤箱单独
9        卫生间回路1        卫生间插座含浴霸        DPN/20A/漏保        2                卫浴电器
10        卫生间回路2        卫生间插座含浴霸        DPN/20A/漏保        2                卫浴电器
11        插座回路1        客餐厅过道插座        DPN/16A/漏保        2                客餐厅过道电器
12        插座回路2        所有卧室插座        DPN/16A/漏保        2                卧室电器

                        总计占位        19
求点评。。。。。。。。。。。
回复 支持 反对

使用道具 举报

2

主题

66

帖子

0

威望

新手上路

Rank: 1

交易诚信度
0
注册时间
2009-10-8
发表于 2013-5-19 10:20 | 显示全部楼层
ak76 发表于 2013-5-18 20:22
由重到轻了说吧。
厨房和卫生间回路应和其它任何电路相独立,当然也包括两个卫生间之间,所以个人认为 ...

是基于外机可能漏水及维修安全才加的漏保?ak76兄,有相应的规范参考吗?[s:31]
回复 支持 反对

使用道具 举报

10

主题

2366

帖子

45

威望

特级会员

Rank: 5Rank: 5Rank: 5Rank: 5Rank: 5

交易诚信度
0
注册时间
2004-3-1
QQ
发表于 2013-5-19 21:50 | 显示全部楼层
xjhunter 发表于 2013-5-19 10:20
是基于外机可能漏水及维修安全才加的漏保?ak76兄,有相应的规范参考吗?


嗯,个人理解:1.空调单相部分对地短路而造成其它金属外壳的电器带电;2.检修人员触电;3.现在少数挂式空调室内机外壳也有部分金属。

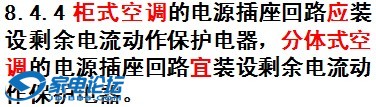

参考《JGJ242-2011住宅建筑电气设计规范》第8.4.4条
回复 支持 反对

使用道具 举报

53

主题

225

帖子

0

威望

禁止发言

交易诚信度
0
注册时间
2009-5-30
发表于 2013-5-20 00:34 | 显示全部楼层
现已修改成为7路了
1、卧室1的照明和插座共一路,主线BVR4,空调4,普通插座2.5,照明1.5;
2、卧室2、卧室3的照明和插座共一路,主线BVR4,空调4,普通插座2.5,照明1.5;
3、卫生间1的照明和插座一路,全用BVR4;
4、卫生间2的照明和插座一路,全用BVR4;
5、客厅、阳台、餐厅、入户花园的照明和插座共一路,主线BVR4,照明1.5,插座2.5;
6、客厅柜式空调一路,BVR4;
7、厨房插座和照明一路,主线BVR6,冰箱BVR6,插座BVR4,照明BVR1.5。
回复 支持 反对

使用道具 举报

2

主题

66

帖子

0

威望

新手上路

Rank: 1

交易诚信度
0
注册时间
2009-10-8
发表于 2013-5-20 17:50 | 显示全部楼层
ak76 发表于 2013-5-19 21:50
嗯,个人理解:1.空调单相部分对地短路而造成其它金属外壳的电器带电;2.检修人员触电;3.现在少数挂式 ...

谢谢ak76兄,学习了{:soso_e100:}
回复 支持 反对

使用道具 举报

1

主题

17

帖子

0

威望

新手上路

Rank: 1

交易诚信度
0
注册时间
2010-2-21
发表于 2013-5-27 10:03 | 显示全部楼层
本帖最后由 ebaneban 于 2013-5-27 13:30 编辑

各位老师,小弟房子是3室2厅2卫,
主要用电设备大概是:
1.客厅: 保温电热水瓶,跑步机,等离子电视等。
2.餐厅: 冰箱、电火锅
3.主卫: 浴霸,卫洗丽,吹风机
4.次卫: 浴霸,卫洗丽,吹风机,即热式电热水器8kw
5.厨房: 垃圾处理机,洗碗机,烤箱,蒸箱,电饭煲等
6.阳台: 滚筒洗衣机,干衣机,喝茶电烧水壶
7.中央空调4.8KW 5个内机。

备注:入户电有2路,开发商预留10平方线一路,因为考虑到中央空调的因素,自己重新再进了一路10平方线,两路是2个电表分开控制的。

下面是自己想了一个配置方案,请各位帮忙批评指导,先谢谢各位了!

回路1:
序号
回路
项目
类型
占位
电线
备注
1
总回路1
过压保护附件
275V
1

275V防过压
2
总回路1
总开关
2P/80A
2


3
新风回路
100w 新风主机
DPN带漏保/11A
2
2.5mm2

4
空调外机回路
4.8kw中央空调外机
DPN带漏保/32A
2
6mm2
断路器电流30A,电线粗细为厂家规定
5
电热水器回路
6-8KW即热式电热水器
DPN带漏保/40A
2
6mm2




回路2:
序号
回路
项目
类型
占位
电线
备注
1
总回路2
过压保护附件
275V
1

275V防过压
2
总回路2
总开关
2P/80A
2

3
冰箱回路
冰箱插座
DPN带漏保/10A
2
2.5mm2
冰箱单独
4
照明回路1
北面照明
DPN带漏保/20A
1
2.5mm2
5
照明回路2
南面照明
DPN带漏保/20A
1
2.5mm2
6
插座回路1
北面插座
DPN带漏保/32A
2
4 mm2
餐厅客卧电器
7
插座回路2
南面插座
DPN带漏保/32A
2
4 mm2
卧室电器
8
主卫回路
插座含浴霸
DPN带漏保/32A
2
4 mm2
卫洗丽浴霸吹风机
9
客卫回路
插座含浴霸
DPN带漏保/32A
2
4 mm2
卫洗丽浴霸吹风机
10
厨房回路1
厨房插座
DPN带漏保/45A
2
6mm2
厨房其它电器
11
厨房回路2
烤箱等插座
DPN带漏保/45A
2
6mm2
嵌入式单独一路

回复 支持 反对

使用道具 举报

6

主题

19

帖子

0

威望

新手上路

Rank: 1

交易诚信度
0
注册时间
2013-3-15
发表于 2013-5-27 11:23 | 显示全部楼层
请教专家,36回路强电配电箱中,施耐德、西门子、ABB的盒子,那个好点呢,施耐德的面板是塑料的,虽然宣传是进口材料,耐燃什么的,西门子,ABB是金属面板,具体哪种好呢,感谢专家给出意见
回复 支持 反对

使用道具 举报

27

主题

150

帖子

0

威望

初级会员

Rank: 2Rank: 2

交易诚信度
0
注册时间
2008-2-14
发表于 2013-5-27 19:48 | 显示全部楼层
本帖最后由 lh529 于 2013-5-27 20:29 编辑

请教专家,马上装房子了,明天就要带工人去看了。我的房子是这种格局,请帮我做一个电气规划,谢谢。本人计划:1、厨房的阳台放洗衣机,2、厨房安装16L燃气热水器供厨房及洗澡用、油烟机、洗碗机、垃圾处理机、烤箱、微波炉、电饭锅、榨汁机,油烟机、照明。3、饭厅放冰箱,4、客厅放电视(好像是400W)、电热油汀(2000W)、预留空调电、50W功率led吸顶灯,客厅阳台装电动晾衣架。5、次卧放照明吸顶灯、预留空调线。6、主卧放电热油汀(2000W)、照明灯,预留空调线。7、主卫装照明灯、小厨宝、风暖浴霸带换气扇。8、书房主要作为工作间,有电脑、照明灯、可能要插电的东西较多(烙铁、示波器、电源、充电器一堆,这个是多按墙插呢还是用插线板?)。9、次卫有照明灯、小厨宝、暖风浴霸带换气扇。10、移动使用的电器有吸尘器、手机充电器等。
请专家给点意见。谢谢
回复 支持 反对

使用道具 举报

8

主题

1225

帖子

7

威望

中级会员

Rank: 3Rank: 3Rank: 3

交易诚信度
0
注册时间
2005-7-19
QQ
发表于 2013-5-28 07:56 | 显示全部楼层
king71cn 发表于 2013-5-27 11:23
请教专家,36回路强电配电箱中,施耐德、西门子、ABB的盒子,那个好点呢,施耐德的面板是塑料的,虽然宣传是 ...

施耐德,西门子 和ABB都是国际品牌,只要不是假货,都可以用。
回复 支持 反对

使用道具 举报

8

主题

1225

帖子

7

威望

中级会员

Rank: 3Rank: 3Rank: 3

交易诚信度
0
注册时间
2005-7-19
QQ
发表于 2013-5-28 08:06 | 显示全部楼层
lh529 发表于 2013-5-27 19:48
请教专家,马上装房子了,明天就要带工人去看了。我的房子是这种格局,请帮我做一个电气规划,谢谢。本人计 ...

示波器,电烙铁都有,自己应该也是专家级了。
1)总开
2)基本上就是4-5个回路:空调回路,厨房插座回路,主卫插座回路,次卫插座回路,全屋的照明回路,全屋的插座回路,工作间插座回路。
3)插座回路都得用漏保,也可以在几个插座回路的上一级设一个漏保,下一级用1p空开控制,可以省几个漏保的钱。
4)照明直接用1p空开即可。
5)工作间的电源,建议用插座,并且建议用隔离电源器,然后输出220Vac,在工作台装4-6个插座。排插建议不使用。
回复 支持 反对

使用道具 举报

8

主题

1225

帖子

7

威望

中级会员

Rank: 3Rank: 3Rank: 3

交易诚信度
0
注册时间
2005-7-19
QQ
发表于 2013-5-28 08:14 | 显示全部楼层
本帖最后由 flerlee 于 2013-5-28 08:17 编辑
ebaneban 发表于 2013-5-27 10:03
各位老师,小弟房子是3室2厅2卫,
主要用电设备大概是:
1.客厅: 保温电热水瓶,跑步机,等离子电视等。
...

回路1---新风回路应该是16A漏保吧!没有11A这个电流规格。
回路2---照明回路可以不用漏保,直接用空开。
以你的配置,基本上不会请游击队来装修的了,装修公司有专业的电路设计人员,大佬何必自己费功夫去想这些事情,不如要装修公司给出方案,然后放到这里来给大家参考。
回复 支持 反对

使用道具 举报

27

主题

150

帖子

0

威望

初级会员

Rank: 2Rank: 2

交易诚信度
0
注册时间
2008-2-14
发表于 2013-5-28 09:06 | 显示全部楼层
flerlee 发表于 2013-5-28 08:06
示波器,电烙铁都有,自己应该也是专家级了。
1)总开
2)基本上就是4-5个回路:空调回路,厨房插座回路 ...

呵呵,谢谢。我只是平时搞搞弱电,强电不太懂。那请教下,这几处用多大的线、空开、漏保合适啊?
回复 支持 反对

使用道具 举报

8

主题

1225

帖子

7

威望

中级会员

Rank: 3Rank: 3Rank: 3

交易诚信度
0
注册时间
2005-7-19
QQ
发表于 2013-5-28 11:55 | 显示全部楼层
lh529 发表于 2013-5-28 09:06
呵呵,谢谢。我只是平时搞搞弱电,强电不太懂。那请教下,这几处用多大的线、空开、漏保合适啊?

你可以将你的设想告诉装修工人,然后告诉他想走几个回路每次回路有哪些突出的电器,工人会给你一个初步的设计。
回复 支持 反对
