死而复生，生而再死，生生死死无穷尽兮——老黑的老机维修日记

frank04 · 发表于 2011-4-25 19:09

前几天在广州地铁看到一个长得有点像只猪的青年提着一整只烤乳猪，真的把我笑趴了，

不知道是不是图片上看到的那只 [s:41] [s:41]

老黑子 · 发表于 2011-4-29 13:35

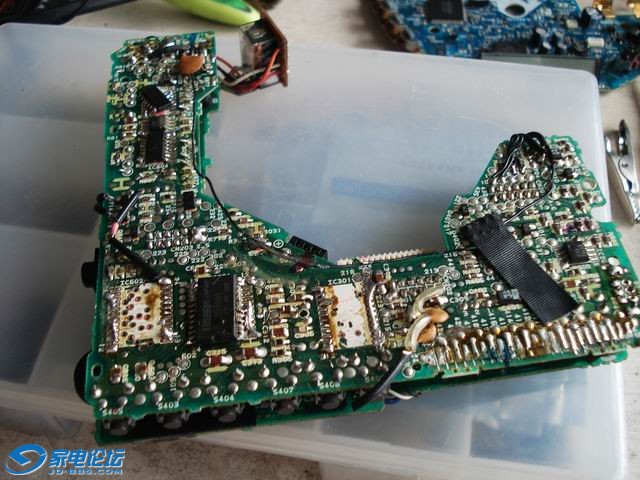

前段时间帮大家修了一批xp7，弄完后手头剩下两个残破的xp3的板子，最近就把它修出来，作为以后测试xp7光头用，呵呵。

两个板子是不读碟，或者时而能读一下时而不读不动作，而且就算读碟也播放都是无音乐，只有噪音。修机的记录发出来大家有兴趣倒腾xp3的时候参考好了，呵呵

1、不开机：微动开关地线断路

2、不读碟：

Q735正5V电源管老化
8370S损坏，偶见动作失常，无发光等。有时时好时坏。
8371损坏，偶见动作失常，无回位，无VCO等，亦偶见读碟但是声音不正常
Q717损坏，负5V电压不稳，偶见光头聚焦到底发光即熄灭等
8370上侧贴片C118断线

3、无音乐

R813、R816断裂
无音乐，只有杂音，或者音乐夹杂巨大杂音：4416-s12/15损坏。

老黑子 · 发表于 2011-4-29 13:44

来个恐怖的分尸现场，哈哈，一些懒得修理的主板的下场都是非常悲惨的，会被拆得象大便一样恶心，哈哈

这是一个xp7的主板，在一系列xp7/Xp3的维修过程过后，它就沦落成了这样，能被利用的东西全部都拆掉了，哈哈，可怜啊。。。。。。。。

其实拆哪块板都是拆，拆完的结果往往是其他板都复活了，被拆的惨死了，到底轮到谁被拆——就看谁运气不好正好在离烙铁最近的地方了，哈哈

[ 本帖最后由老黑子于 2011-4-29 13:45 编辑 ]

老黑子 · 发表于 2011-4-29 15:50

本帖最后由老黑子于 2015-7-20 13:35 编辑

xp3/xp7机芯维修：

常见导轨黑色齿轮断裂，或者白色齿轮变形导致移动不顺畅。此类故障通常导致机芯回位时正常时不正常，甚至完全无法回位。

维修方法为：

修补断裂的黑色齿轮
白色齿轮分解、清理，矫正变形齿牙，用火苗轻舔齿牙
装回机芯，使用外接电源启动导轨马达，观察其电流是否平稳
正向/反向长时间使用外接电源给马达供电，带动齿轮传动，磨合其变形部位，直至电流稳定不再跳动。
经长时间磨合后，观察2.2V电压下，导轨马达稳定电流应该为0.06A
白色齿轮磨平的情况基本无法修复，因为齿轮间隙增大，仍容易导致错牙，机构卡死

老黑子 · 发表于 2011-4-29 15:56

原帖由 frank04 于 2011-4-25 19:09 发表
前几天在广州地铁看到一个长得有点像只猪的青年提着一整只烤乳猪，真的把我笑趴了，

不知道是不是图片上看到的那只 [s:41] [s:41]

近十来年我坐过约三次到四次地铁，其中有一个来回是亚运禁行期间带儿子去看比赛，所以我相信能在地铁上碰到我的机会，与买中六合彩头奖的机会是差不多的。[s:108]

-李鬼- · 发表于 2011-4-29 17:42

。。。。。。。。。。。。。。。。。。。。。。。。。。

爱人332681713 · 发表于 2011-4-29 23:09

老黑你好，请教一个问题，SONY D350，到手后发现Q407明显烧黑，于是折下Q407，换了一个管，再换掉D402,这时候不连上盖板，3776第3脚电压为3.5V了，DAC附近有个5V的电压点，也是5V，电压应该没问题了吧？？但是光头一直亮，也无聚焦动作，于是我连上上盖板，一样，只是断电再通电光头就会有聚焦动作，但主轴电机反转，光头聚焦动作完后还一直亮，显示NO DISE ，这时我再去量3776的第3脚，电压有4.8V，DAC的5V不变，是什么问题呢？？Q407可用什么管代换啊？？？

老黑子 · 发表于 2011-4-30 10:30

原帖由 爱人332681713 于 2011-4-29 23:09 发表
老黑你好，请教一个问题，SONY D350，到手后发现Q407明显烧黑，于是折下Q407，换了一个管，再换掉D402,这时候不连上盖板，3776第3脚电压为3.5V了，DAC附近有个5V的电压点，也是5V，电压应该没问题了吧？？但是光头一 ...

Q407为PNP管，具体型号2sb1308，随意找个同尺寸PNP管换上即可。

baolong159 · 发表于 2011-4-30 22:47

[s:127] [s:127] [s:127] 顶

frank04 · 发表于 2011-5-3 02:22

继续关注，喜欢有图的文章

乐扣 · 发表于 2011-5-4 23:28

请教老黑子一下，一台D303放碟感觉震动很大，怀疑主轴电机磨损了，怎样加油啊，从碟片托盘处拆开？还是从后面板将机器全拆了弄啊？加什么油比较合适啊?
新手啊：）

老黑子 · 发表于 2011-5-5 10:09

原帖由乐扣于 2011-5-4 23:28 发表
请教老黑子一下，一台D303放碟感觉震动很大，怀疑主轴电机磨损了，怎样加油啊，从碟片托盘处拆开？还是从后面板将机器全拆了弄啊？加什么油比较合适啊?
新手啊：）

303主电机不可能磨损到已经震动很大了还能读碟。它通常在很安静很平滑的时候就已经死掉了

Xiezheng · 发表于 2011-5-6 15:11

哦。

qweiwei · 发表于 2011-5-6 15:14

呵呵,文笔幽默,剩下的也就是折腾了,花那么高代价去弄好,即使会修我还是会选择放弃

老黑子 · 发表于 2011-5-7 11:49

原帖由 qweiwei 于 2011-5-6 15:14 发表
呵呵,文笔幽默,剩下的也就是折腾了,花那么高代价去弄好,即使会修我还是会选择放弃

爱好呗，每天的时间总得有点事情做，不做自己喜欢的事情，那做点什么呢？？[s:148]
