死而复生，生而再死，生生死死无穷尽兮——老黑的老机维修日记

老黑子

原帖由 小烧三两 于 2011-3-29 22:00 发表
看这忙的,,我说你那公司干脆改行修机得了,,,,,,,,,,,,,,,,,,,,,,,,


下月我给你去打工哈,,,,

要不就由对你的机器收费开始？[s:148] [s:109]

daviolu

黑子兄，看了你的帖子，我昨晚就把躺在角落的里CD拆开了，型号是sony 的D34，机器开机显示BATT 00，CD不读碟，光头发光的，2个马达好像有问题，一个马达工作时候的电压只有0.5V，（我是把控制光头位置的马达移动到最外圈测量的，用手拨动后可以慢慢移动到内圈）这个电压好像是有问题的，不知道是不是哪个控制电源的元件坏掉了！拍了2张主板的前后照片
背面

正面

老黑子

d34的马达是mpc1715FU直驱的，你可首先连通其测试点，看其在测试模式下工作是否正常。

测试点在印刷板上显示屏右后的位置，写着test的，连通即可。

daviolu

是的，主板背面的确有2个点，上面写着TEST，晚上回家把他接上先试试[s:97]

daviolu

今天发帖论坛速度很慢，刚刚发了几次帖子，结果杯具了，全没了，
昨天把test短接了，机器的主马达可以转动，测量电压在1.5v，光头有对焦动作，不过控制光头的马达没有动作，把它移动到最外圈也不自动退回到内圈。
插上电源液晶屏幕上刚开始显示满屏的数字，后就循环的显示比较奇怪的数字，我拍了2张照片，请黑子兄看看
1

2


[ 本帖最后由 daviolu 于 2011-3-31 11:54 编辑 ]

老黑子

原帖由 daviolu 于 2011-3-31 11:48 发表
今天发帖论坛速度很慢，刚刚发了几次帖子，结果杯具了，全没了，
昨天把test短接了，机器的主马达可以转动，测量电压在1.5v，光头有对焦动作，不过控制光头的马达没有动作，把它移动到最外圈也不自动退回到内圈。
...

测试模式就是用来大体检查机器各项功能模块是否正常使用的


第一：在测试模式下，开机屏幕是一笔一划显示一些奇怪的东西，那是检测屏幕及其驱动是否完好的功能，是那样的，呵呵

第二：在测试模式下，无论是否检测到碟片，主马达在按play后都可启动，按stop后都会停止。否则就要检查机械及驱动部分了。

第三：在测试模式下，按下一首，光头会向外移动，按上一首，光头会向内移动，这是检测导轨是否正常使用的。

第四：在测试模式下，你可以把光头移动到任何位置后按play启动主马达，当有碟片时，光头会锁定聚焦，输出稳定RF信号供调试光头状态使用。无碟片或者检测不到碟片时，光头会一直在上下对焦，无法锁定，呵呵


希望经过这个讲解，兄能明白测试模式检测各个机构的原理。

daviolu

第三：在测试模式下，按下一首，光头会向外移动，按上一首，光头会向内移动，这是检测导轨是否正常使用的。
这个我昨天测试时按了好像没反应，今晚接着测试
不知道在测试模式下，如果光头是好的，放上CD会不会出声！

老黑子

原帖由 daviolu 于 2011-3-31 13:27 发表
第三：在测试模式下，按下一首，光头会向外移动，按上一首，光头会向内移动，这是检测导轨是否正常使用的。
这个我昨天测试时按了好像没反应，今晚接着测试
不知道在测试模式下，如果光头是好的，放上CD会不会出声 ...

不会出声，呵呵

daviolu

黑子兄，刚刚测试了，第一，第二，第三 都是正常的 光头导轨也正常
第四项里，我放上光盘后，光盘转动很慢，有时转动速度正常，光头有的时候也会出现“嘚嘚”响声，光头的激光不是很亮，是不是光头坏了！

老黑子

原帖由 daviolu 于 2011-3-31 21:03 发表
黑子兄，刚刚测试了，第一，第二，第三 都是正常的 光头导轨也正常
第四项里，我放上光盘后，光盘转动很慢，有时转动速度正常，光头有的时候也会出现“嘚嘚”响声，光头的激光不是很亮，是不是光头坏了！

有很大可能。如果有正常光头，换个测试一下即可立即判断。

前三步至少说明你的机器伺服系统应该是基本正常的，呵呵。第四步不行可能只是光头读不到碟，或者读到碟但是信号不好而已。

daviolu

好的，谢谢黑子兄的解答，现在暂时不折腾，有光头了再试试！

老黑子

愚人节是不宜修机的，呵呵，这个愚人节忍不住还是打开仪器修机器玩，结果杯具一堆。

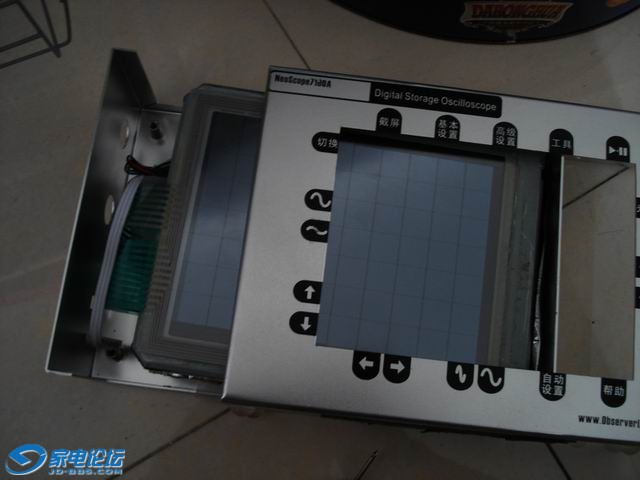

首先是数字示波器坏了，拆散了。。。。。。。。只能用剩下的一台模拟示波器了。。。。。。。。。。用习惯了数字的，一下转成模拟的，很不喜欢，干不了活了，呵呵



因为没有数字示波器可用，只能用模拟示波器来修修光头了，于是洗洗手头近期几个D303机器用的SF-89光头，结果全死了。本来还有能读，但是不停跳音的，结果一清洗——全部死翘翘完全不认碟了。。。。。。。。。



四个洗废的89光头，拆散了挑选最完美的部件，拼出来，这个事情运气还不错，成功修复两个，一个状态不错，另外一个状态差，但是好歹能恢复认碟，可以作为测试光头用，呵呵。



总结几个关于303机械及光头的维修经验：

首先，这个鬼机器的机芯除了马达易导致跳音外，居然还有一个很怪异的没太听人说起的惯例毛病——光头向外移动迅猛，但是向内移动困难。手头好几个机芯都存在类似的问题，时好时坏，好的时候读碟很快，忽然自己就坏了，就完全不读碟，或者读碟很差。研究发现是导轨齿轮中心孔磨损导致齿轮虚位卡死，无法进行修理。。。。。。。。这个问题值得大家留意，呵呵，很容易误判是驱动电路故障的。建议当读碟不好时，可进入测试模式观察光头内外移动速度是否匹配。

关于这个导轨卡死的问题，曾经尝试使用D66机芯进行替换——但是机芯有一个固定位不一样，安装不上。。。。。。。。。。

其次，曾经以为sf89光头一洗必死，但是后来经过使用洗死的光头拼装出一颗价值60元(白痴啊！60块钱拼了一天！要饿死的！！)的状态不错的光头后，总结发现89光头并非不可洗，关键是洗完之后要擦拭内部并且重新调整物镜。

另外，sf89光头在维修前，可先检测其激光管工作电流是否正常，发光是否明亮。我的经验是凡是需要调大电流的，基本清洗调整是无效的，总还是原状态。只有物镜发霉或者内部灰尘太多，但是激光管工作电流正常发光明亮的，清洗调整才能提升状态。

frank04

250哥，我有一台D555， 本来好的，闲置大半年
现在的状况是： 接上电源，光头上下动，然后有红光，电机也正常转。

但是没法读盘，屏幕就是显示 00 00 大概过了10秒钟，自动断电。
不知道好搞不好搞

myrq

领航者这款波器 我记得是厂方严重超频运作的。所以命就。。。。

老黑子

原帖由 myrq 于 2011-4-4 06:20 发表
领航者这款波器 我记得是厂方严重超频运作的。所以命就。。。。

这不是领航者，而是观察者。

我倒是跟这个观察者示波器的作者很熟，呵呵，我自己DIY做那个微型示波器的时候他还给我了很多帮助，以人品而言绝对不可能做虚标频宽的问题——因为，至少，他教了我很多通过示波器频宽设计和拓展的原理，呵呵。做虚标的人会给人讲解D/A芯片与频宽的关系？会告诉你用什么指标的芯片应该是什么工作频宽？

反而是国内很多名厂，其示波器存在虚标现象！

数据虚标这点上我相信作者人品，相信科学，呵呵。

我的示波器是USB通讯芯片完蛋而已，与电脑的连接不畅顺，在作者的指导下已经修复了，呵呵，作者还送了我几片芯片以备万一我再弄坏USB连接。分文未花还又再次熟悉了数字示波器的内部原理和构造——这点国内那些“名厂”能指导我给我讲解？？
