死而复生，生而再死，生生死死无穷尽兮——老黑的老机维修日记

老黑子

这次D90的维修，算是历史上最神奇的故障。读碟飞速，声音不正常，居然是因为换上的1715局部损坏。。。。。

而5V电压居然变成了30V电压，而且还要拆光所有东西，排除不断被击穿的电容，才能保持30V，否则就是看起来也大致正常的3....4....5V......... 太彪悍了。。。。。。。。[s:138]

老黑子

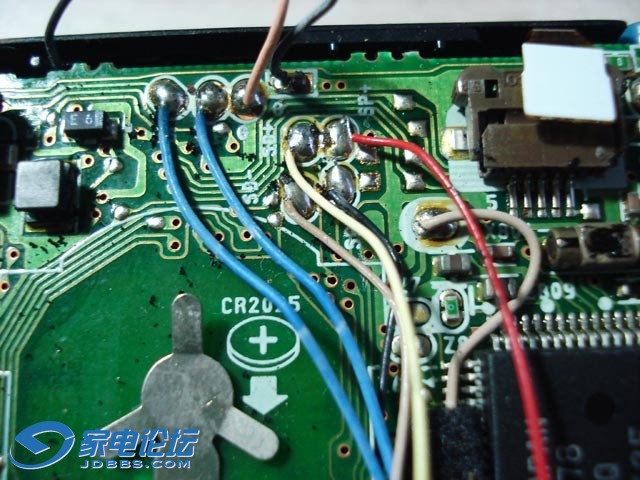

修机第一步，打开后盖首先拍照留念

机器各部位拍点照片，特别是飞线的焊接点。便于日后查看。



焊点和电位器位置都建议拍一下，免得以后弄乱了接不回去。

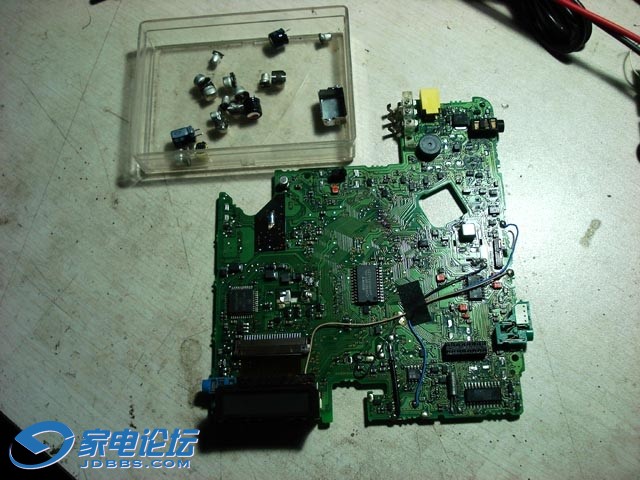

第二步：一般老机都存在漏水电容腐蚀电路情况。必须彻底洗板，并且更换电容，检查断线。

注意把板上所有漏水电容全部更换。

换电容前先用威猛先生浸泡清洗电路板，再将漏水电容用风枪吹下。必须先清洗吹电容，否则电解液遇热腐蚀性加强，将加剧断线情况。





电容取掉后，再次使用威猛先生浸泡清洗电路板，吹干后用天那水洗去被电容腐蚀的痕迹，使用电烙铁配合大量松香将电容焊点及周边腐蚀焊点重新上锡，然后用天那水洗去多余松香，并第三次使用威猛先生浸泡清洗整块电路板。

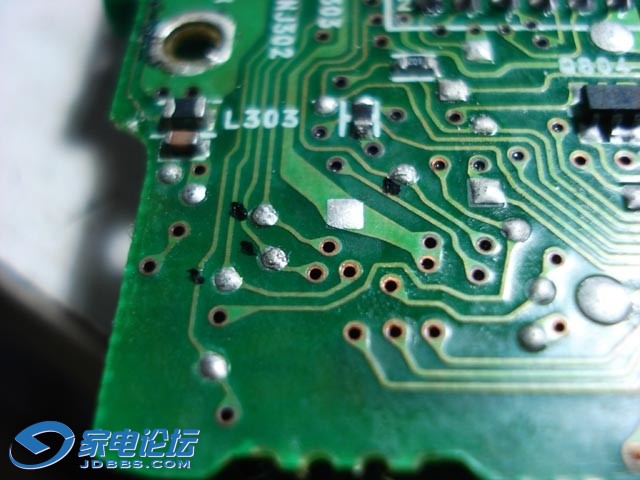

完成上述步骤后，仔细检查细线有无发黑的情况，使用万用表检查发黑的电线是否腐蚀断裂。建议只要发黑，一律刮净表面拖锡补焊。

例如下图三个连续步骤：
















除了发黑的走线外，还要注意检查一些发黑的通心焊盘是否断开，如果断开，可以使用细铜线连通。这个步骤的检查越细致越好，修复的机会越大！

然后将所有全新电容焊回。

第三步，试机，并且修复电源电路

完成洗板及肉眼可见损坏元件更换以及腐蚀断线的修复后，可以通电试机。

如果不开机，首先检查板上一些类似保险丝及电容等元件的通断。例如本机不开机，检查发现L419断线

如果仍旧不开机，需要再细致检查线路有无断线。有电路图的可以通过电路图进行分析、测量。无电路图的可以通过肉眼观察板上的腐蚀痕迹。本机更换电感后仍旧不开机，检查发现Q415下一通心焊盘断线，连通后即开机。

第四步，伺服电路

运气好的情况下，修复电源后，使用正常光头，通常50%以上的机会可以恢复读碟。





如果不能读碟，那么就需要根据机芯动作状态、机芯各点工作电压、信号频率等来检查其伺服电路问题何在，或者通过替换芯片来排查故障。这部分检查可简可繁，有些怪异的情况——修一辈子似乎都修不好。。。。。。。CD机工作原理非常简单，但是遇上隐蔽的腐蚀导致的断线、电阻变大变小等情况，各个部分的工作不能协调，CPU、DSP、驱动电路、电源电路合并起来左穿右插，有时真的会难死人的。。。。。。。

第五步，声音电路

能读碟的情况下，还经常遇到声音不正常的情况。这个比较简单，基本100%都能搞定。

方法是使用示波器由DAC输入信号开始顺查各级信号。

我一般的方法是由耳机放大反查，首先摸音量电位器，看两个耳机中是否有呜呜的交流音。

本机一声道无声音，查BA3570第10脚下断线。





连通后耳机放大恢复正常，细线连通图片如下：





但是还是无音乐声，只有杂音，直接替换数字滤波芯片及DAC芯片，发现SM5840 921K损坏。更换后杂音消失，一片寂静。





因为一片寂静，说明DSP、数字滤波或者DAC还存在问题。首先查是否还存在断线情况。首先排查DSP->数字滤波->DAC的几条数字信号线是否连通。这个可以根据各芯片输入输出脚，直接使用万用表检测。

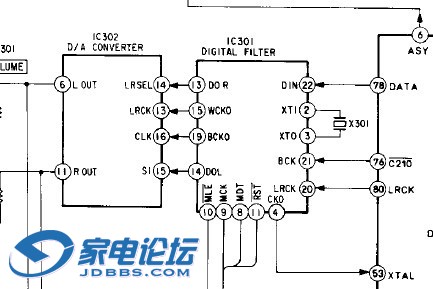

检查无断线，只能继续使用示波器检查各数据线信号是否送到，判断故障到底在DSP、DF还是DAC。这个需要找出方便测量的点。D-T66下图所标四个点，分别连通DAC的13、14、15、16脚，可方便进行检测。





结果发现DAC的14、15脚无输入信号。但是时钟信号有送到。这说明刚换上的5840 933F是存在局部损坏的。更换之，信号恢复正常，但是声音恢复成之前一片杂音的原始状态。

通常如果DAC与DF都正常的情况下，声音只有杂音就可能是DSP或者CPU外围电路甚至芯片损坏了，导致送给DAC的信号是DAC无法识别的。

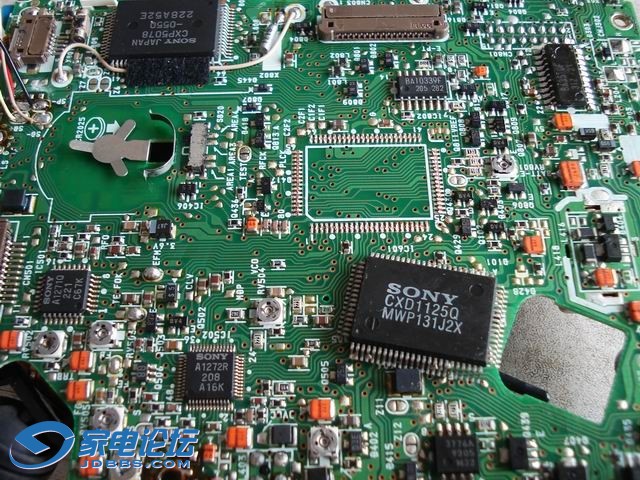

更换DSP芯片，如下图，问题解决！

老黑子

来个与老机无关的，哈哈，生活照

今年过年没出去，在妹妹家每天全家聊天看电视做饭吃，哈哈



别人放的烟花，站阳台上看就好了，三十晚也带儿子烧了一堆烟花，再就懒得去继续买了，人是越来越懒了




当然，花街还是要逛一下的，毕竟就在自家楼下几步路嘛，呵呵





我逛花街两个愿望——买个泥人，吃个糖葫芦，都实现了，哈哈





哦，对了，还有看看年轻小MM，也实现了，好多穿的很动漫的COSPLAY小MM







小时候身体非常好，因为每天不干别的，就只顾踢球。。。。。。。。现在逐渐觉得身体不行了，到处都开始出毛病，所以晚上去公园跑步锻炼一下。

一直感觉很奇怪——现在的广州人为什么都不去公园活动的？每天晚上偌大的公园里面都只有我一个人，有灯的地方还好，没灯的地方胆子小点的人绝对不敢进去的，呵呵。不过我是不怕什么鬼神也无惧什么歹徒的，遇上鬼神正好，开开眼界跟他们聊聊天，要是遇到歹徒？哈哈，歹徒能把我怎么样？咬碎了吃掉么。。。。。？我浑身上下没没多少肉啊。。。。。。。

当然，后来老婆说了句——谁像你一样半夜去公园，人家都八点就走了。。。。。。。。有次我也八点去了，果然好多人。。。。。。。。





看电视直销广告是我的一个喜好，哈哈，晚上不想睡觉的时候我真的可以看着一个无聊的广告反复看，感受那些主持人用各种方法忽悠人的乐趣，哈哈。曾经很擅长模仿候总，被朋友们还拍了录像说要传播出去，好在被我禁止了，哈哈



电视里面卖韩国不粘锅的那个我看了大概几千次了吧，后来自己也去超市买了一个不粘锅，便宜得很，远不用电视里面那么贵，而且测试了电视里面吹嘘只有他们能做到的，我那便宜货照样全部做到，哈哈。

不过不粘锅做菜不好吃，缺少“瓁气"。但是做点中西合璧式的菜还是可以的，用它测试着做了一次果汁猪扒，儿子大叹好吃，呵呵。

苹果、红辣椒、柠檬，还有一些什么作料忘记了，做个果汁出来，淋在猪排上即可。我做菜都是随意捏造，从来不看菜谱，原料是看见手头有什么就用什么，也没那么多讲究。做的过程会一直看着火候，首先设定一个结果，中途不断调味，呵呵，往往做一半还会改变策略，例如本准备做咸的，一看似乎辅助达到效果的原料不够，就中途改成做甜的，效果往往也不错





卖相还是可以的吧，哈哈，儿子吃完了跟我说——菠萝真好吃！我说——靠，那是苹果！！





三月八日儿子生日，给他弄了个小小的蛋糕，呵呵





这个又是一个从来没有吃到过的菜，最近刚发明的，呵呵。

每当我做错了什么事情惹到了老婆，老婆就会买些她不会做的东西逼我弄。这个玩意是叫圣子吧？一般似乎都是蒸或者豉汁炒，不过那太花时间了，我来个创新的，用平底锅把洗干净的圣子丢进去，淋上一些料酒，撒上姜丝和辣椒粉，再切个橙子放进去，哈哈

不用放油，就那么盖上盖子闷熟它即可，哈哈，那绿色的甜菜是刚好冰箱里面有一条，本着环保的原则随手丢进去的，放不放都行。

味道非常好！橙子的甜味被圣子吸收了以后，就显不出什么橙子本来的甜味了，反而让圣子出来一种天衣无缝的海甜味，就像竹节虾的那种海甜味，而且还比竹节虾多出一种贝壳的香味，呵呵，老婆吃完问我——这东西这么便宜，为什么似乎比其他的贝壳好吃那么多？？

寒暄

[s:145] [s:146] [s:145] 已閱.

djguoer

已閱.

老黑子

sony机器我虽然是一直没什么兴趣的。。。。。。但是，有时没事干修修也不错，呵呵。最近修两台D303，号称电源最复杂的机器。。。。。

首先打开第一台——我的天。。。。。。。。这个景象明显是被错接的电源，导致电容爆裂漏水，然后那水又腐蚀了大片电路板。。。。。。。。。

看那顶盖发白的大肚子电容，全是它干的！



这线路板，基本没有维修价值了，被腐蚀的地方连铜线都不见了，轻轻一刮就直接到纤维板了。。。。。。。。。。





这台直接放弃了，呵呵。修另外一台，这个机器。。。。。。。。真不知道该说点啥。。。。。。。整机电源除了IC604直供的那组5V电源还在，其他3.5V，3.8V，4V电源都是欠缺的。。。。。。。。

来看看著名的303电源电路吧，呵呵。首先，9V电源进来以后，经过防反接二极管D1后，由Q401与D402组成的全世界最简单的串联稳压电路，输出6V左右电压给RF5C133第20、21脚。RF5C133的22脚产生3.5V电压，供给整机CPU等相关电路使用。

这个机器很神奇地根本没有D402稳压管，而且Q401也不是NPN，而是一个PNP管，被感动得严重啊。。。。。。咱给他恢复成NPN+6V稳压管，恢复这个6V电压再说。



6V电压送到RF5C133第20、21脚。RF5C133的22脚应该产生3.5V电压，供给整机CPU等相关电路使用。系统启动后，如果外接输入电压低于4V，RF5C133会自动由21脚提供电压给电路。当3.5V电压跌落过低后，23脚会输出一个复位信号给CPU，免得系统错乱。这就是最基本的CPU供电电路了，呵呵。

这个板上的RF5C133的21得到6V电压后，22脚出来的不是3.5V，而是5.5V，而根据手册可以得知这个3.5V电压应该是由RF5C133内部取样电路自动产生的，与外围电路无关——咱们直接就可以判断RF5C133完蛋了，呵呵。更换另外一台机器上的那个，果然——22脚获得了稳定的3.5V电压。屏幕亮了，证明CPU工作了。当然，另外那台机器明显接错过电压，芯片是否局部损坏是不知道的，呵呵，但是至少现在咱们知道其VCPU产生电路是好的。

其次，RF5C133及Q402、Q403、RV401等组成充电控制电路。RF5C133的14、15连接RV401取得误差控制信号，16、17配合Q402、Q403组成充电控制电路，充电电流由16脚进行取样控制。外接电源经由受RF5C133控制的Q402、Q403产生充电电压，经由D420输出给充电电池。1、2脚VF信号，以及11、12脚都是为了判断电池属性、 充电状态的脚，咱们可以先不管它。这些脚外接的一切控制电路也可以先忽略，呵呵。


未完待续.........先回家吃饭睡觉先，啊哈哈

老黑子

原帖由 老黑子 于 2011-3-24 19:23 发表
sony机器我虽然是一直没什么兴趣的。。。。。。但是，有时没事干修修也不错，呵呵。最近修两台D303，号称电源最复杂的机器。。。。。

首先打开第一台——我的天。。。。。。。。这个景象明显是被错接的电源，导致 ...

继续303电源电路分析和处理，呵呵。首先说明——都是个人意见，很有可能错的很荒谬，千万不要尽信！！


使用外接电源时：

• 9V电源进来以后，经过防反接二极管D1后，由Q401与D402组成的全世界最简单的串联稳压电路，输出6V左右电压给RF5C133第20、21脚。RF5C133的22脚产生3.5V电压，供给整机CPU等相关电路使用。
• 6V电压送到RF5C133第20、21脚。RF5C133的22脚应该产生3.5V电压，供给整机CPU等相关电路使用。
• 系统启动后，如果外接输入电压低于4V，RF5C133会自动由21脚提供电压给电路。当3.5V电压跌落过低后，23脚会输出一个复位信号给CPU，免得系统错乱。这就是最基本的CPU供电电路了，呵呵。
• RF5C133及Q402、Q403、RV401等组成充电控制电路。RF5C133的14、15连接RV401取得误差控制信号，16、17配合Q402、Q403组成充电控制电路，充电电流由16脚进行取样控制。外接电源经由受RF5C133控制的Q402、Q403产生5V左右电压，经由D420输出给充电电池。
• 1、2脚VF信号，以及11、12脚都是为了判断电池属性、 充电状态的脚，咱们可以先不管它。这些脚外接的一切控制电路也可以先忽略，呵呵。
• 值得注意的是机器主电源与充电电路其实是一体的，输入电压经R402、403分压，由Q403进行电压取样，并受控于RF5C133的18脚CHDRV信号，最后的供电、充电电压经由D420输出至4.5V总线。

当通过干电池供电时

• 电池开关bp-2ex被开路，Q410输出高电平给Q409、Q419
• 电池电压一路经D416给RF5C133的20、21脚供电。RF5C133的22脚输出3.5V给CPU使用
• 电池电压经Q409输出到Q411-413组成的升压电路，经L402，D406升压输出3.5V，供给整机数字电路使用。升压电路振荡信号来源于RF5C133的5脚。
• 电池电压经Q419输出到4.5V电源总线，即MPC1716FU第4、30脚。
• 电池电压经Q419输出到Q420，Q421，由1716第10脚控制信号，升压获得3.8V电压，供DAC等电路使用。
• 以上3.5V与3.8V电压都需要在使用干电池的时候进行调整。

使用充电电池时

• 电池开关bp-2ex被闭合，D407被接地，干电池供电电路Q410、Q409、Q419被截止。
• 蓄电池电压照旧经D416右侧给RF5C133供电
• 蓄电池电压经Q418的E->C同样输出至4.5V总线
• 蓄电池电压经Q406，受控于Q408、Q404、RF5C133第9脚，经过输出3.5V电压，并入3.5V电压电路供给整机数字电路使用。
• 尤其要注意经Q406的这个电路是很神奇的，呵呵，很多情况下外接电源不工作，但是接充电电池却能开机，就涉及这组由Q406送出的3.5V电压。由电路分析这组电压产生相对其他电路为简单，估计往往其他电路坏了，通过充电电池接入，却还可以开机的。

gaogaoli老师这个板上的RF5C133的21得到6V电压后，22脚出来的不是3.5V，而是5.5V，而根据手册可以得知这个3.5V电压应该是由RF5C133内部取样电路自动产生的，与外围电路无关——咱们直接就可以判断RF5C133完蛋了，呵呵。更换一个，果然——22脚获得了稳定的3.5V电压。屏幕亮了，证明CPU工作了。 当然，另外那台机器明显接错过电压，芯片是否局部损坏是不知道的，呵呵，但是至少现在咱们知道其VCPU产生电路是好的。

恢复了CPU供电，系统还是不工作，3.5V、3.8V、4V等电压都缺失或者失准，咱们偷鸡一下先测试电源其他部分。先测试一下通过充电电池端接入电压，果然——整机启动了，动作都正常，虽然不能读碟，而且必须选择干电池开关位置，但是那是后话了，呵呵，后面再修那些具体的，先把开关位置错乱解决，把整机电压恢复再说！
首先发现，接入充电电池端时，却必须将开关放在干电池模式，这个好玩，呵呵，在线检查Q406正反电阻正常，控制电压也正常，虽然看起来不像它坏，但是还是把它换了——开关位置错误问题解决。电池开关位置与电池端子对应了。说明Q406存在软击穿。。。。。。

然后测试干电池端子，动作该有都有，但是马达会正常速度忽然飙升到高速一下，尝试更换掉测试起来一切正常的Q409，恢复正常。说明Q409也是存在软击穿。。。。。。


电池供电电路OK了，剩余的就是外接电源部分的问题了，呵呵。检测主要是使用外接电源时4.5V总线根本无电压，问题应该来源于RF5C133及Q402、Q403及其外围几个阻容元件。这个没有什么好方法，按照手册的数值，一个一个拆下测量，有条件就全部换新。。。。。。。。

Q402、Q403周边一些阻容元件弄完后，很幸运地——一直没有出现的5V主电压出现了，呵呵。整机动作完全恢复正常了，呵呵。

虽然还不读碟，那是后话了，后面再继续修，呵呵。

xinf60d

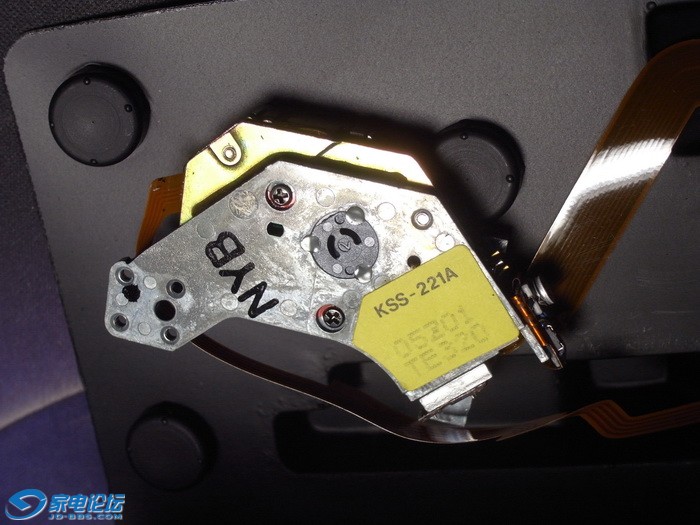

老兄能否给帮忙看看我淘的这个光头是不是sony d-z555配套的？另外我的555最近在工作的时候有一点轻微的嗒嗒机械响声，要耳朵靠近机器才能听见，不会有什么问题吧？望赐教。

ccll1104

我的天  楼主 你太强了。。。





成都气球 http://www.aa79.com/
成都广告气球 http://www.79c.cn/
成都婚纱摄影 http://www.zs-photo.com/
九寨沟婚纱摄影 http://www.zhengse.net/
成都庆典公司 http://www.z-s.cc/

老黑子

原帖由 xinf60d 于 2011-3-26 23:33 发表
老兄能否给帮忙看看我淘的这个光头是不是sony d-z555配套的？另外我的555最近在工作的时候有一点轻微的嗒嗒机械响声，要耳朵靠近机器才能听见，不会有什么问题吧？望赐教。

CD机在工作时有吱吱声、赳赳声，那都是正常的，是CD机在循迹的声音。

555使用160/165/220系列光头均可，221是否通用不知道。

qkandlee

请问下老兄，cd播放时耳机听到吱吱声是什么原因？

frank04

KAOSUN 毛子蛋 走了。

老黑毛

还在。

frank04

250同志，周五拉一车 D-Z555 DPC-150 AZ6819 CD10 15  上门 求医，救不救

老黑子

原帖由 frank04 于 2011-3-28 01:24 发表
250同志，周五拉一车 D-Z555 DPC-150 AZ6819 CD10 15  上门 求医，救不救

上门欢迎啊，总是没人说话，要是话唠尤其欢迎！

要是喜欢抽烟，爱好喝茶的话唠，那真欢迎到家了。。。。。。。。。[s:125] [s:139]

老黑子

原帖由 qkandlee 于 2011-3-27 18:10 发表
请问下老兄，cd播放时耳机听到吱吱声是什么原因？

渣渣声以光头问题为多，吱吱声以电容问题为多。
