死而复生，生而再死，生生死死无穷尽兮——老黑的老机维修日记

老黑子

原帖由 zzh2636 于 2011-2-18 14:11 发表

还是找不到啊，麻烦大师给发一份sony D-150  pdf 的电路图吧！邮箱  zzh2636@126.com

抱歉，该手册是找朋友的朋友要来的，有不能转发的承诺............



我给你的链接里面应该有很多合用的手册，d20、d33、dz555等，很多都与150查不多，直接参考即可，说不定d150也有，仔细翻翻。

zzh2636

原帖由 老黑子 于 2011-2-18 19:02 发表



抱歉，该手册是找朋友的朋友要来的，有不能转发的承诺............

2549490

我给你的链接里面应该有很多合用的手册，d20、d33、dz555等，很多都与150查不多，直接参考即可，说不定d150也有，仔细翻翻。

恩， 好的， 理解， 那也谢谢你。

单行线

楼主我给你PM了信息麻烦你看一下。

zzh2636

算了， D-150不摆弄了， 我纯粹是好奇，吃饱撑的。[s:111]

老黑子

原帖由 zzh2636 于 2011-2-18 20:46 发表
算了， D-150不摆弄了， 我纯粹是好奇，吃饱撑的。[s:111]

如果只是调光头电流,我之前贴出的资料己足够了:)

-李鬼-

[s:33]

小烧三两

原帖由 老黑子 于 2011-2-18 18:50 发表
老机维修日记——JVC XL-P50，比捡破烂的都不如






这两天帮朋友修台没有声音的JVC XL-P50，这是一个没有资料可查的机器，只能依靠一个一个芯片的查询来检测其故障点。

既然没有现成资料可查，那么只能 ...

你确认你修的这个机器是P50不是P70?

把这个小屏幕揪下来我这要...[s:17]

[ 本帖最后由 小烧三两 于 2011-2-19 07:33 编辑 ]

zzh2636

我刚刚打开看了， 不拆上面的电路板，还看不到那个芯片，想想也就算了，等在弄个费机在扣持，   以前摆弄过几个120 137。

有时候闲着没事就想摆弄摆弄，但没有资料的机器不敢下狠手。

老黑子

原帖由 zzh2636 于 2011-2-18 23:26 发表
我刚刚打开看了， 不拆上面的电路板，还看不到那个芯片，想想也就算了，等在弄个费机在扣持，   以前摆弄过几个120 137。

有时候闲着没事就想摆弄摆弄，但没有资料的机器不敢下狠手。

上面的线路板5颗银色螺丝而已，就可以掀开

老黑子

原帖由 小烧三两 于 2011-2-18 23:26 发表




你确认你修的这个机器是P50不是P70?

把这个小屏幕揪下来我这要...[s:17]

恩，好，D100屏幕换！

zzh2636

这篇文章没事可以多翻翻[s:197]

老黑子

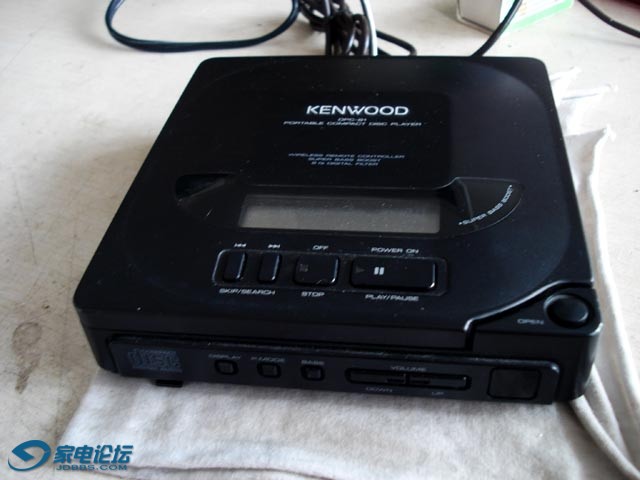

Kenwood DPC-81是一个结构比较怪的机器，机器电路分开上面板和底版，中间靠排线链接，拆起来很麻烦！

这个机器机主说不读碟，但是我检测却是不开机........不管它，反正无论什么故障，解决方案只有一个——修！

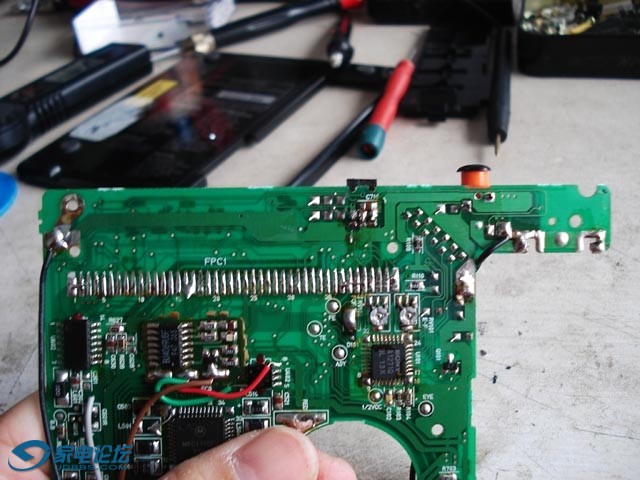

看这排线，讨厌得很，还下了很黏的胶，一个不小心就撕坏了，真是很讨厌很讨厌！！

记得当时收到机器就打开看了一眼，一看到这个排线，顿时涌起一种厌恶的感觉，立即把机器丢到角落去了。。。。。直到现在才再找出来。。。。。。。





掀开排线，可以看见电源插座虚焊了，不开机就是这个原因造成的了。





重新焊好，看了一下机器的布局——这个鸟玩意换一次光头可不简单！！

难道还要左右怀疑一番，最后再去替换光头吗？？那估计机器还没修好——排线就已经报废了！！





所以咱们来个动不动就换光头的做法，哈哈，直接用测试板找个好用的KSS220光头换上，机器上本来的光头也拆下来在测试板上了确认其好坏，少去折腾那排线。







这个真是一个很没有维修挑战的机器，补焊下，换个头就一切OK，一点意思都没有。

老黑子

这台松下xp7与前面的KENWOOD DPC-81来源于同一个机主，呵呵，他遵循修机就不催促我的约定，机器已经被我放了一年了。。。。。太可怕了。。。。。。。。

最近已经感觉修机玩无可玩了，呵呵，手头只还有少数几件想尝试一下的工作，做完了以后，也许我就再也不碰修机这个事情了。玩修机算起来由入门到现在，也玩了七八个月了吧，用七八个月时间就走到顶的爱好，在我的爱好里面可能算是比较快的一个了。。。。。。。。想想我那么多的爱好，不说临帖篆刻那种没有持续坚持都坚持了一两年的半途而废的爱好，不说买东西玩那种因为资金欠缺不得不时常中断的爱好，象睡觉、吃好东西、吃饱睡睡饱吃等等这些爱好，哪个我不是坚持了几十年的！哈哈

废话少说，来看看这台xp7的维修，呵呵。

其实XP7一般不太坏，电路也是，光头也是。。。。。。。如果坏了，一般都是被人搞坏的。。。。。。。。。这个机器的故障是不读碟，这个好办，先换个可以读碟的光头看看电路板是不是好的，呵呵





换上好光头，立马刷刷地读，那就是说就是光头完蛋了呗！





收罗了几个待修光头，丢超声波里面先威猛先生清洗去。。。。

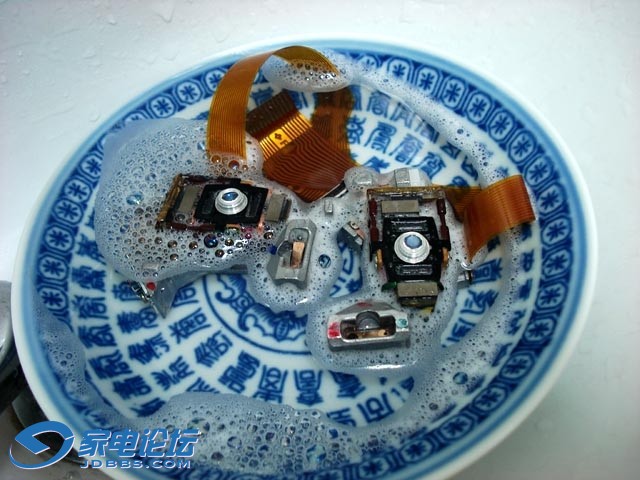

威猛先生洗完，再来点洗洁精泡泡

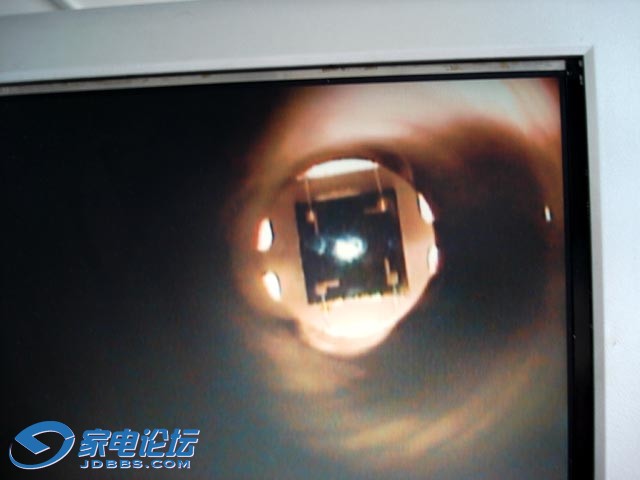

但是泡也是白泡，不读碟照样不读碟！于是拿出咱的光靶调整仪，看看光靶情况：似乎有点偏嘛~！





调正它，哈哈





XP7的激光管据说很难买，我不知道，我也没有打算去买激光管回来再修。。。。。我这人很小气的，哈哈，又不是我自己的机器坏了，为什么要去买配件。。。。。。。要是我自己的机器坏了，我甚至试过在买少量零件人家不愿意卖的情况下，一口气买几千片，花了几个机器的代价买一个芯片回来修那台破机器。芯片用一片，剩下几千片简直要丢掉。。。。。。。。。所以，看起来，我对自己是很大方的，哈哈，对别人就未必了
Xp7激光管点亮的接线如下：





左边这四条线是光头的循迹、聚焦线圈的接头，依次排列。在拆解了光头，重新组合后，可以测量来看线圈有没有焊好。





好了，B同学的光头经过一番调整——修好了！





虽然红光看起来不是太强，但是读碟还可以啊，况且既然大家都说那个激光管难买——那我也就没有想过能买到。将就用吧！



还剩下一个要修的光头，之前看错了排线序列号还记错了机主，后来一看光头被水腐蚀生锈的情况——立即判断出是Gaogaoli老师的光头，呵呵

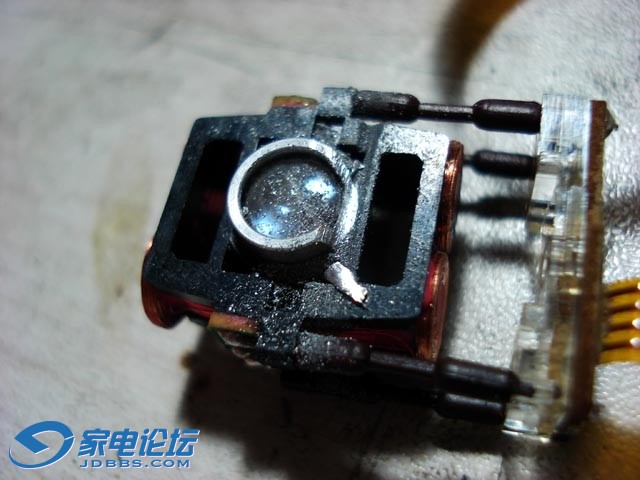

看那铜圈附近的白锈。。。。

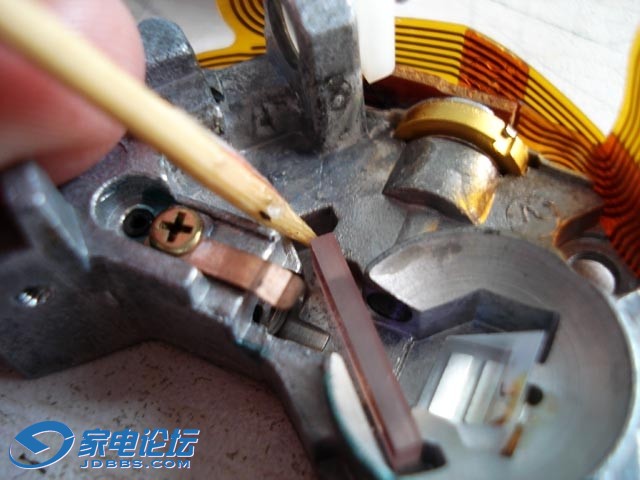

看那螺丝附近的白锈。。。。。。。





这一定是个进水光头，遇到这种光头，没什么取巧的，全部拆到不能再拆了来清洗.........

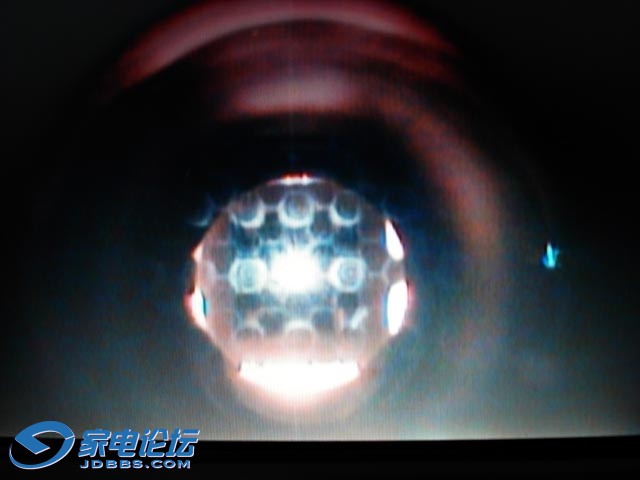

底座部分清洗好，点亮，调整好光靶，看看最后的效果——似乎不错对不对？但是好像对焦有点失准。。。。。。。

不管了，不好调，看运气了！





发现物镜内部也发霉了，没有什么好办法，只能拆开全部镜片来擦拭，呵呵。

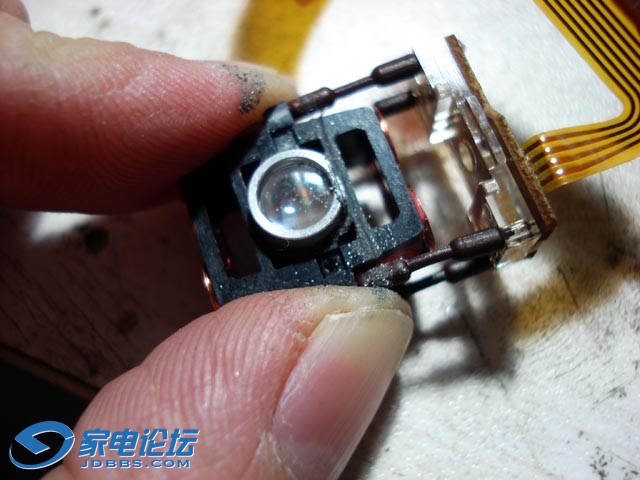

镜片镶嵌在框架里面的，把框架磨个缺口就可以拿出镜片了。





磨啊磨。。。。。。。。。手都抽筋了。。。。。。。。。。。。。。

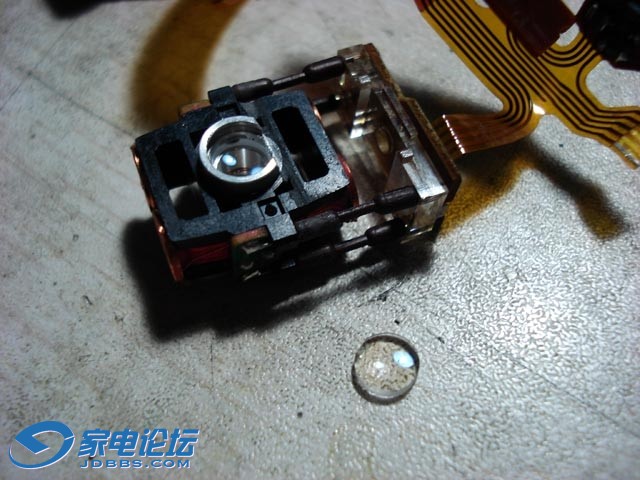

拿出来了！！这组镜片居然是三层的，内部还有至少两组镜片，唉！

不过算不错了，主要发霉的就是底面这块镜片。





擦拭完再装回去，多清晰啊！！







不过，装机测试工作还没有做呢，哈哈，我有七成的信心，呵呵，可惜这光头太难拆了，排线断了一点，嫌修补排线太无趣，所以先丢一阵子再说！

zzh2636

这才叫维修，牛啊[s:138]

x-xd

高人
