再请教黑哥，用原装XP7电源。机器立刻读盘。    原装电源里面是2200UF的电容。

这DIY 的4600UF是不是有点大了，SO带不动机器。或真是变压器功率过小。

电路 材料都参照原装的。

逐水而居

虽然来晚了，还是要膜拜一下强人。2012有救了。

老黑子

原帖由 lei682 于 2011-1-24 22:13 发表
再请教黑哥，用原装XP7电源。机器立刻读盘。    原装电源里面是2200UF的电容。

这DIY 的4600UF是不是有点大了，SO带不动机器。或真是变压器功率过小。

电路 材料都参照原装的。

一般是因为变压器功率过小，或者线太细内阻太大。

frank04

老黑子讲话超级幽默。

lei682

现在 变压器解决了。 最后就是 三脚插头 真不好找合适的。 黑哥有什么好的介绍下。

老黑子

好久没修机器了，呵呵，最近脖子好了点，又修个CD10玩玩，前些天朋友发来的不开机的机器。

CD10熟悉得不得了了，不开机很容易解决，检查下电源电路，排除下电源故障烧毁的东西，两下就开机了

可惜屏幕一片花...........



看来是屏幕上那个N多脚的芯片完蛋了，小CASE，这个财主正好还有几个尸体机可以拆配件用，先看看窗外景色，又要过年了，下面又封路搭花街了。。。。。。



动作很快，一天下来，花街就搭得七七八八了..........

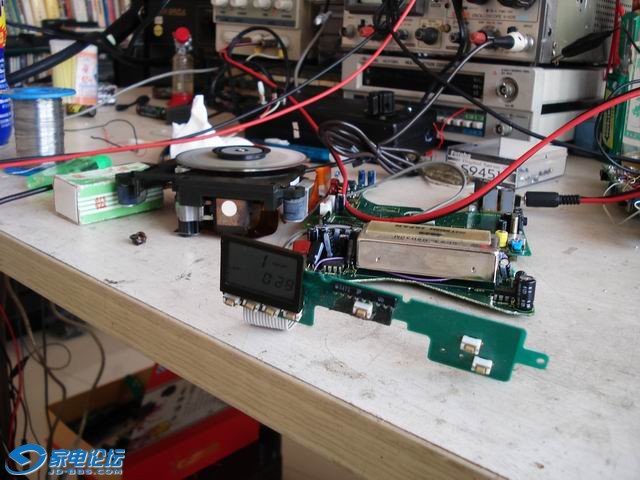

机器呢，换个屏幕测试，也就立即正常工作了，后面再洗洗光头什么的，过完年就又可以发给机主了.......

老黑子

原帖由 lei682 于 2011-1-26 22:05 发表
现在 变压器解决了。 最后就是 三脚插头 真不好找合适的。 黑哥有什么好的介绍下。

合适的不好找，能用的很多，随便拆个国产东西，里面就有很多白色的那种插头可以拿来用的

-李鬼-

原帖由 lei682 于 2011-1-26 22:05 发表
现在 变压器解决了。 最后就是 三脚插头 真不好找合适的。 黑哥有什么好的介绍下。

去找修电器的 修VCD的  修彩电的   三脚插头遍地是

-李鬼-

250现在工作懈怠了 [s:14]

mzyoung

LZ技术和耐性俱佳啊，顶

老黑子

原帖由 -李鬼- 于 2011-1-27 17:32 发表
250现在工作懈怠了 [s:14]

不懈怠都不行，小时候着迷于写程序骗钱骗MM，以为钱和MM就是男人的一切，不把身体当身体，不把腰当腰。。。。。。现在年纪大了，开始遭受报应了.........脖子和腰都不行了...............

最近脖子挂了，转头必须整个上身转动，偏偏腰也挂了，弯腰下去——手最多只能摸到膝盖。。。。。。。现在有人在后面叫我——我必须移动脚步整个人向后转，才能看见谁在叫我。。。。。。。。就算要捡地上的钱，我也只能直着腰蹲下去，仿佛很有修养似的很装13似的。。。。。。。。。。。。。

开车时看倒后镜脖子都不能动，只能斜着眼睛看，以致于巡逻的警察叔叔总以为我在鄙视他，总截停我。。。。。。。。。。。。

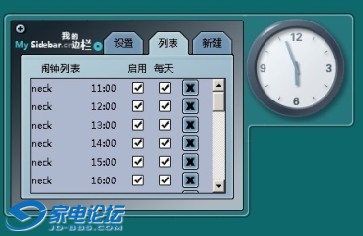

所有电脑上现在都装了闹钟，隔半小时闹，活动挂掉的脖子和腰。。。。。。。饿地神啊。。。。。。要么好起来，要么让我死掉算了吧！

baolong159

best wish 兔 u[s:125]

oopsiloveyou

强帖留名！

老黑子

由去年开始沉迷维修古董CD机到现在，Philips CD10已经维修过若干台了，仔细算算恐怕有近三十台了...........真没想到国内有这么多CD10存有量。Philips CD10及其同源的MAGNAVOX CD9510其实一般都很好修，但是若干的CD10维修下来，一些一时无法修复的故障机器不断积聚，也积累了不少疑难杂症机器。今天就把手头几个疑难杂症主板弄弄，看看它们到底问题出在哪里。

第一个是不开机主板。

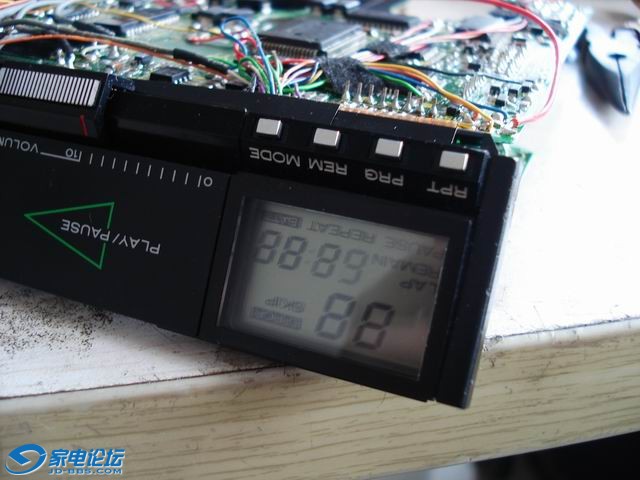

修复到开机后，就只显示"-- skip"，也就是永远都进入不了合上盖开始读碟状态。由简单开始，首先查合盖开关是不是接触不良——正常。

查合盖后的电压传递及复位信号产生——到位。





复位信号由下图Q211的C脚输入Q201的29脚，印版上Q211的C脚（2脚）位置有个穿心的焊盘，并且标明——G，可在此点检测。该点电压开机后经过复位震荡信号周期后稳定在5V









复位信号正常，CPU工作电压正常，4.19M晶体正常的情况，Q201的第3脚应该输出+5V开机控制电压到电源铁盒子第2脚。但是这台机器无该电压，检查外围无异常，判断所谓CPU芯片47C400F6443完蛋，后缀8614，坏了这东西，这机器可以丢一边了，除非找到替换件了......................先丢着，后面再看，本来这次也就是主要想查查具体故障点，并非要一门心思立即修好它。

取其cx23035给后续的机器测试。

第二台：能读碟但是无声，或者死读读不出碟，但是看起来动作正常的

动作正常但是读碟不止主板，检查各个检查点波形、频率。。。。。。看不出什么特别故障，RF点的波形展开还对付，但是无法进入闭环状态。能怎么办？不知道其他高手怎么想，我暂时归类到DSP工作异常去，循迹系统无法进入闭环同步。。。。看来要弄一小批cx23035来更换玩玩了...........

闲着也是闲着，干脆再换一块第一台主板上拆下的cx23035看看，但是。。。。。读碟不止的cx23035换了无动作主板的cx23035，仍旧读碟不止。这说明换下的cx23035应该也是好的，故障应该在其他部位。

这个读碟不止的cx23035继续轮回下去，换给马达不启动的主板试试，呵呵

第三例：马达怎么都不启动的主板

这台，由不开机，一步一步修复到其他都正常，但是马达不启动的机器，仅此一见的故障，从来没见过马达不启动的。

主要检测点为Q501之3脚(I点）、1脚（G点）、2脚（H点）。示波器放200MV/500MS挡监测均应有明显的CLV控制信号。

H点连接Q206的通路在大板上为检测点H，标号45，通过绿色线连接到小板45点。以正常主板对照，马达启动时H点电压+5V，Q206、Q207的B脚都是负电压。









该板所有CLV相关信号均无输出，判断Q501完蛋，又是一个死芯片的........好在CX23035据说可以买到，比较贵而已。。。。。。。。

焊下其cx23035后，居然不开机了........检查发现4.19M晶体无震荡，怀疑其被风枪干掉，更换——恢复开机

换上读碟不止的主板移过来的cx23035，立即能读出CD了，秒杀任何TOC，但是...................无法进入播放状态，光头缓慢移动且挥舞..............

看来除了cx23035马达驱动部分局部烧毁外，这块板子还存在其他故障，唉！难查！

老黑子

弄了半天，每个疑难病症都有进展，但是都没有彻底解决——苦闷！！

而且，经过一轮替换后，感觉希望更加渺茫了...............更加接近不可修复了..........................
