死而复生，生而再死，生生死死无穷尽兮——老黑的老机维修日记

鸟山鸣

专程来学习。

羊牧劳

LHH2000光头坏了，LZ会修吗？开机拍几下才读出碟来

lei682

黑哥 总结下 怎么修光头。1 如果物镜内脏了。怎么样清洗好，可用水？2 激光管老化，红光变弱，可找同型号换之？

老黑子

原帖由 羊牧劳 于 2011-1-15 18:45 发表
LHH2000光头坏了，LZ会修吗？开机拍几下才读出碟来

LHH2000应该用的CDM0/CDM1光头，一般情况下应该可以搞定

但是我可不敢说会修CDM系列光头，呵呵，修过，但是还远没有100%把握解决任何问题

老黑子

原帖由 lei682 于 2011-1-15 20:11 发表
黑哥 总结下 怎么修光头。1 如果物镜内脏了。怎么样清洗好，可用水？2 激光管老化，红光变弱，可找同型号换之？

1、脏了首先尝试用棉签搽，整个光路每个镜片都要搽干净
2、很多情况下，有很多镜片是无法搽到的，如果偏偏就那些搽不到的镜片脏——那就用水洗。可以加洗洁精、威猛先生之类的东西稍微浸泡，用针管抽水冲洗各个旮旯角。
3、洗完立即吹干，温度控制好，否则很容易造成内部胶水软化移位，导致完全报废（移位的调整太太太麻烦了！）
4、如果洗过还不行，我一般会尝试超声波清洗机，但是有风险，经常把镜片洗掉下来的。
5、如果“超”过还不行，那就只能完全解体来擦拭、冲洗，那就涉及到再次调整接收耙的问题了。

paoxiaoren

[s:198] LZ真是给力啊 够专业 我有个卡带机出了点问题 ，请问可以U给LZ帮忙解决吗

老黑子

原帖由 gaogaoli123 于 2011-1-15 22:38 发表
我给你过几个那个P22能用的光管吧？？？呵呵，看来我的那个P22你能修了？？嘿嘿，有空给你发去给我修修吧。[s:14]

你咋懒成这样，我都图文并茂地教到这个份上了，你就不能自己尝试一下么................能修一个光头，就几乎等于能修所有光头哦，这么大的诱惑，你都不动心？？！！


回想几个月前，我可是一门心思地就是想有些主板完好光头坏掉的机器来修着练手呢，那时还专门地去弄坏几个光头才修着玩呢，哈哈

老黑子

你这说的，那我的孩子马上要升中考，我失业N年一直没有固定收入，也没有稳定工作岗位，更没有农民户口，没有村里的巨额分红可以享受——那我是不是应该去找个角落死了算了。。。。。。。。。

老黑子

原帖由 paoxiaoren 于 2011-1-16 06:00 发表
[s:198] LZ真是给力啊 够专业 我有个卡带机出了点问题 ，请问可以U给LZ帮忙解决吗

俺只对正正方方的、厚厚的、漂亮的或者另类的古董CD机有兴趣，呵呵

老黑子

原帖由 gaogaoli123 于 2011-1-17 14:54 发表
就是让来的朋友看着舒服。哎，愁人啊，啥时候有自己的房子就好了。我看谁说我，我爱怎么弄怎么弄

房子.........十年前天河很多小区都是两千多一方，嫌房地产投资回报太低了不屑于买，现在那些小区二手一万六七翻了近乎十倍，而十年前的生意早破产了.............................算起来投入房地产比投入到生意中回报好多了！郁闷得哇..........

车位也是..........眼看着短短两三年时间由8万升到现在的25万，一早就知道它会升，但是就愣是没心思去倒腾，一个也没买..........地上掉钱都没有去捡................这些事情不想的话没啥，想想真是很郁闷！

有时候辛苦劳作，赶不上通货膨胀的。。。。。。。。。。

小烧三两

[s:97] [s:97] [s:97] [s:97]

老黑子

原帖由 gaogaoli123 于 2011-1-17 16:27 发表
恩，这倒是真的。不过也不要看这些了，我还是相信世界是会更加公平的，有得有失的。还是要劳作的，这种成就感和别人的尊重是这样倒腾比不了的

成就感个屁，劳作半天，自以为的那点自尊抵不过一箱钞票，更加斗不过一方公章，自欺欺人而已

huhalahu

这菜煮的 嫂子 有福啊

老黑子

原帖由 gaogaoli123 于 2011-1-19 22:57 发表


老黑哥怎么这样悲观了，对于国家政策好像更愤青了。呵呵。淡定吧，反正自己现在已经这样了。还是想想如何把现在和以后的路走好吧，就像我，进个啥参公啊，事业的随便，但是我宁愿去企业，人各有志吧。既然选择了 ...

悲什么观？我只是绝对不会看不起权力，也绝对不会看不起钞票罢了。虽然我可能也看不上那些东西，不过看不看归看不上，我绝对不会看不起它，哈哈

吃不到的葡萄，并非就是酸的。治理一个地区、一个国家甚至整个人类社会的成就感，那绝对不是修理好一个破烂CD可以比拟的。

所以不能把自己那点可怜的成就感凌驾在人家的成就感之上，那绝对是不对的。



象咱们这样整天折腾些死气沉沉的东西，空耗着自己的岁月和才华，虽然是不违背宪法的，是个人的自由选择——但是由人类进步的角度来说：是消极的，是逃避的，是可耻的！

老黑子

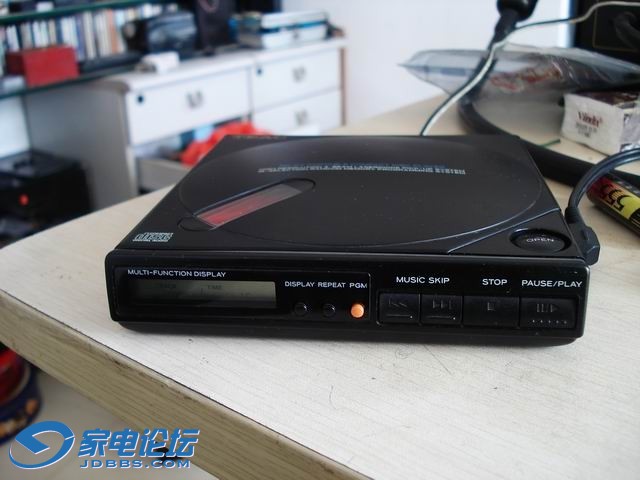

TEAC PD-P7，呵呵，看起来很像Toshiba XR-P22的一台机器，虽然内部外部很多东西都不一样，但是真的很像！这次修理的P7，大概是由开始玩修机开始，修理时间最长的一台机器了，呵呵。电脑里面有记录的第一张拆解照片是2010年8月7日拍的....








P7的芯片的资料基本是查不到的，网上有个很小的Toshiba P22图纸可参考，但是太小，根本看不清楚。所以大致分析了一下，电路方面，TA8102P  TA8101N应该是RF放大模块，信号出来后进入TC9200/TC9201，TC9200BF可查到有说是Error Detection-Correction Circuit（纠错电路），有在pcm1700数字滤波器件图纸中见到9200bf是类似sony cxd1125的东西，姑且我们把TC9200/9201称为数字信号处理模块好了。9201外接着um6116存储器件，带着16.9M晶体，看起来象是做数字滤波功能的电路。另一面TMP47C420AF多脚连接着显示屏，判断其为驱动及系统控制芯片。另有td6710AN，在TC9201之后，在耳机放大ta7415之前，看起来象DAC。板上另外有两片BA6280，为马达及线圈驱动。故障的话会导致机械各部分动作失常。该机还有tl1415芯片，为电源及APC电路，故障的话可能出现无激光等问题。光头方面，P7和P22的主要部件一样的，小排线不同，大体而言可以互换。

我的P7一开始是不开机的，不开机好办，哈哈，不开机是维修中最好办的事情——说明电源有问题。查虚焊，换怀疑老化的电容，两下就搞定开机了，但是这只是万里长征第一步，后面的困难还多着呢！！

到了2010年9月2日，这台机器的照片再度出现，半个月过去了哦——这次是查驱动无动作，哈哈。这时才很悲惨地发现有些电容的印字被洗掉了，不知道它的参数了...............好在后来找到芯片资料可以查回。





好，驱动修好了，机器有动作了，接下来的照片存底到没有激光发射的问题了，时间一下跳到了2010年9月3日...........这次查到是apc电路在电源集成块肚皮底下，断了一条控制线..........艰苦啊....................在没图纸的情况下，要自己分析每个元件的功能及走线，才判断出那TL1451肚皮底下断了一根线...........



断的是哪根线你能看出来不？我看不出来。。。。。。我是拿万用表测量，才最终判断那根看不出断了的线，真的是断的...............









好好，已经修了不开机、无驱动、无激光发射三个问题了对吧？不要急，万里长征刚开始呢，哈哈

2010年10月11日，修理物镜，物镜挂了........上下运动非常阻滞....................................






物镜修好，仍旧完全不读碟，什么问题？当时光头不知道好坏，于是先检查RF放大.........又有断线......................

这已经到了2010年10月12日...........







清洗、连通，开始进入持续找碟状态，有进步，呵呵。接下来的照片——就到了一口气维修一堆Toshiba光头的时间了，2011年1月14日，也就是上星期

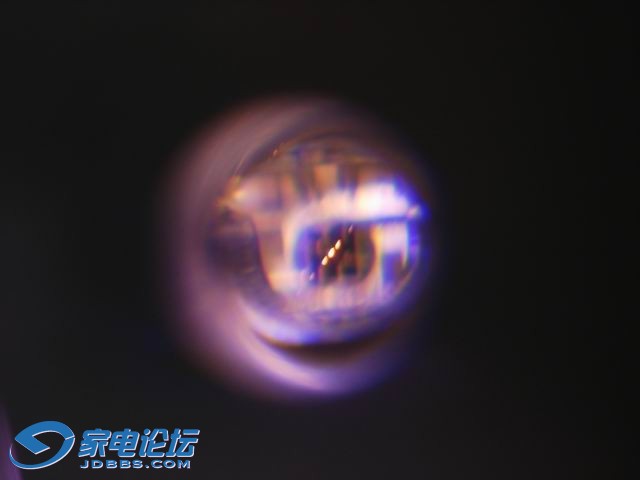

截止2011年1月14日，把光头发射管、接收耙都换了，光路清洗并且重新校正，上机测试——终于读碟了！！！

这时，距离拆开这台机器的2010年8月7日，时间已经过去了接近半年.......







革命成功了？？NO.......NO......................................

读碟还是不好，而且右声道完全无声，左声道声音很小很小很小而且很吵.....................................莫非下图那些黑皮电容也会老化？这情况很少见的哦..........





无声及杂音可能有很多故障来源，例如电容老化、音频芯片或者外围电路损坏、DAC损坏、DSP损坏、静音电路损坏、CPU控制电路损坏等等都会导致同样的无声故障..........查呗！

拿示波器一级一级由耳机输出检查到DAC输出，发现DAC是有输出的，那么就基本可以判断故障在静音及音频电路居多了。





静音好办，测量一下其控制电压无误，就可以排除了。电容嘛，拆了一下下来测量容量，发现容量果然偏小，于是耐着性子把它们全换了........累！！







换完电容，原来象收音机一样的杂音消失了，读碟也好了，但是照旧无声............继续查............

这个集成片肚皮底下，NJM印刷的J那个位置，线路断了.......你能想到吗？







不开机、开机无动作、有动作无激光、有激光物镜不动、动作正常但是光头死亡、光头修好但是无声音。。。。。这都修了多少故障了..............

上面的4558芯片肚皮底下的线连好——虽然还是只有非常轻微的蚊子叫一样的声音，但是至少左右声道都有蚊子叫了...........

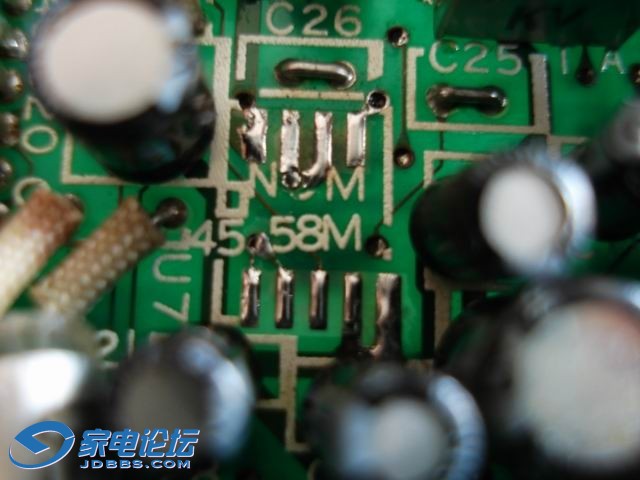

再继续！！由查到另外一个与音频输出有关的NJM4558肚皮底下，你看得出来有断线不？？

我看不出来，我是看电路分析出来，再用万用表测量确定的..........非常累！！



刮掉字，就看见了一堆断裂的细线...........

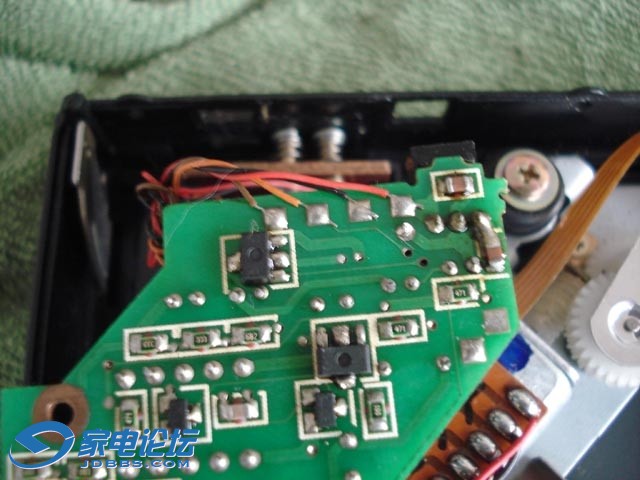

芯片肚皮底下先用细铜丝连接上，再把芯片焊回去





历经折磨！！！！！这台TEAC P7机器，经过了近半年的间断修理，终于一切恢复正常了！！不容易啊！！哈哈
