死而复生，生而再死，生生死死无穷尽兮——老黑的老机维修日记

baolong159

D100电源故障是我心里永远的痛[s:106]

老黑子

原帖由 baolong159 于 2011-2-15 16:39 发表
D100电源故障是我心里永远的痛[s:106]

角落经典位置烧毁不是很痛的，呵呵，还有更痛的，比如电源电路不起振之类....

遇上Sony D100/DT100电源电路不起振，或者工作不正常，象我这样没有总理那种电压必杀技的农民修理工，就只能开着几个电路文档窗口切换，还要不停上下翻页，晕了，修的比较郁闷，干脆把资料整理到一个页面，看起来方便，哈哈

老黑子

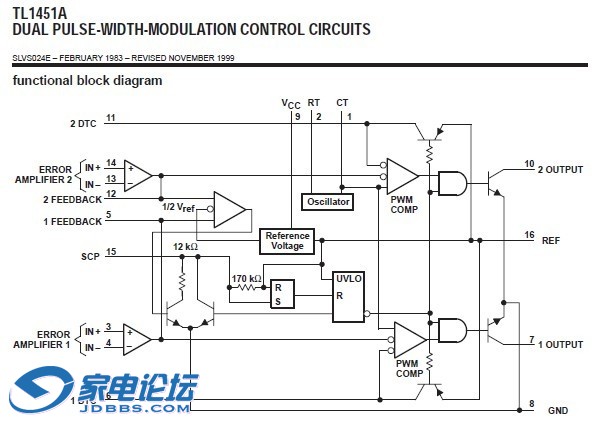

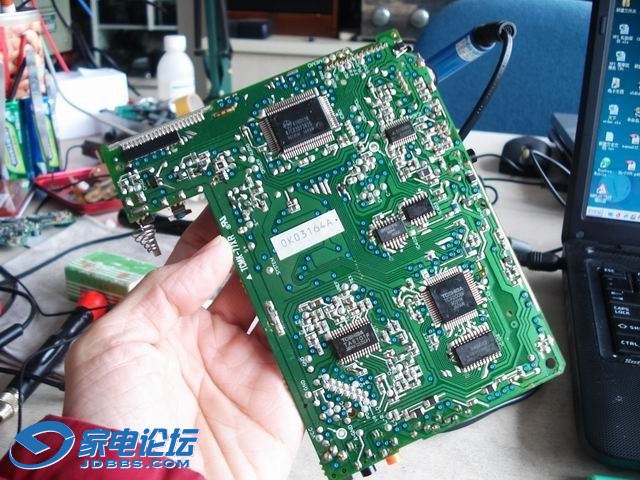

有了这么详细的1451资料，只要不怕拉断线，就翻滚着板子拿万用表到处捅吧，哈哈，捅捅就好了

alviso01

[s:15] 给力！！！

老黑子

老机维修日记之——Philips CD207:卫生纸的用途，哈哈




财主就是财主，剥削起人民血汗来是没什么意见的，这不，刚过完年，财主就跑来催他刚寄来的两个cd207了，说什么财主家也没有余粮，等着开饭什么之类的云云。。。。。。。

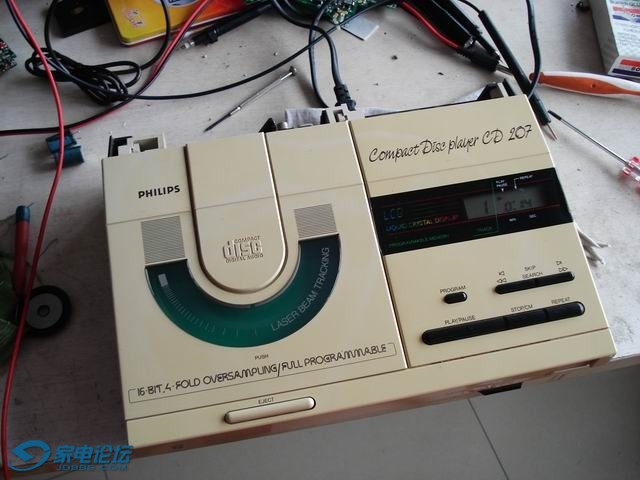

唉，为了耳根清净，就给他看看吧，角落找出他发来的包裹打开，看到一黑一白，通电测试：一个反转，一个不转。。。



别管它什么反转不转之类的，CD207这个机芯超级重的机器，每次运输以后机芯总是会受点伤才是最大问题，这不，又掉了。。。。。。。。。。。。怎么办呢？看后文吧。。。。。。





至于电路那点小问题，有什么值得说的呢，CDM2系统的资料那么多那么齐全，三年级小学生上网下载一个手册也能修啊！

黑色修好。





白色修好。





趁着烙铁热，顺便给自己做个睡觉听音乐用的枕头，哈哈。随便拆付耳机，取出单元，把它塞到枕头套里面去固定住就是了。

这个办法是昨天晚上才想出来的，哈哈，昨天晚上已经临时把拆散的耳机塞在枕头里面听了一晚上测试了一下，还不错，啊哈哈





对了对了，要切题一下，要说说卫生纸的用途。。。。。。

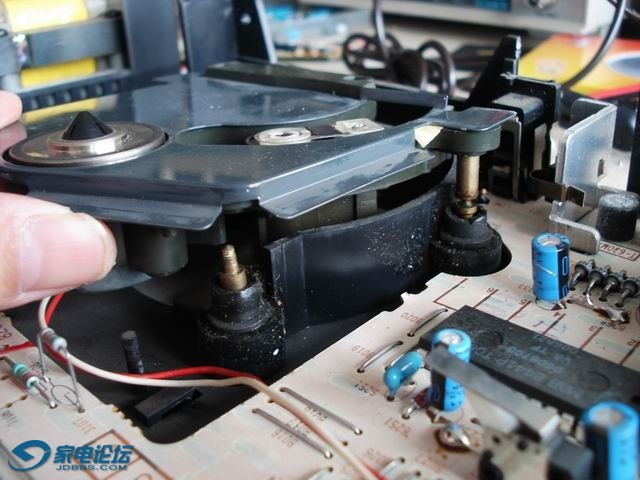

那个机架总是掉落折断的问题——掉就掉吧！我只想把它发回去后，不会散落一地，人家还能开机听到声音就好了。以前还收集碎片修补一下，现在根本懒得弄，直接卫生纸底版下塞住，然后装上铁壳压住，按我的估计运输的损坏率将降低。







这是一个无聊的流水账帖子，没办法，cd207它老不坏一些高难度的地方，来来去去就坏那么些典型问题，差点都懒得拍照的了。。。。。

-李鬼-

[s:17]

nb516

你是牛人！

小烧三两

原帖由 老黑子 于 2011-2-17 15:14 发表
老机维修日记之——Philips CD207:卫生纸的用途，哈哈




财主就是财主，剥削起人民血汗来是没什么意见的，这不，刚过完年，财主就跑来催他刚寄来的两个cd207了，说什么财主家也没有余粮，等着开饭什么之类的云 ...

老黑子起床喽。。。。。。。。。。。。。。

什么3年级的也能修？你就笑话我吧。

SamChing

[s:111]

SamChing

[s:148]

zzh2636

好贴子    黑哥能给我一份sony D-150的资料吗？

老黑子

原帖由 小烧三两 于 2011-2-18 01:16 发表




老黑子起床喽。。。。。。。。。。。。。。

什么3年级的也能修？你就笑话我吧。

这是羡慕？嫉妒？恨？[s:14]

老黑子

原帖由 zzh2636 于 2011-2-18 09:32 发表
好贴子    黑哥能给我一份sony D-150的资料吗？

sony 手册可在此处下载：

http://www.nodevice.com/manual/Sony/page35.html

zzh2636

原帖由 老黑子 于 2011-2-18 10:57 发表


sony 手册可在此处下载：

http://www.nodevice.com/manual/Sony/page35.html

还是找不到啊，麻烦大师给发一份sony D-150  pdf 的电路图吧！邮箱  zzh2636@126.com

老黑子

老机维修日记——JVC XL-P50，比捡破烂的都不如

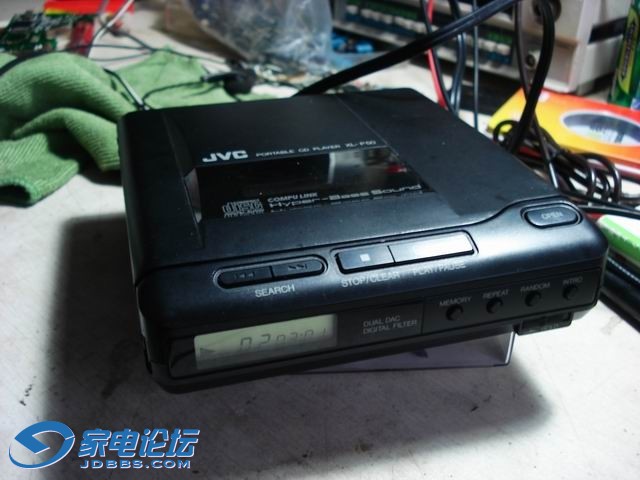

这两天帮朋友修台没有声音的JVC XL-P50，这是一个没有资料可查的机器，只能依靠一个一个芯片的查询来检测其故障点。

既然没有现成资料可查，那么只能看看机器都用的什么芯片，按芯片的工作流程来搞定它了。看其伺服部分使用Toshiba TA8101+TC9200/9201系列解决方案，背面是两个双列24脚芯片KA6104，这个没有资料可查。。。。。。

首先拍一张留底的，免得维修过程里面吹掉了什么零件，找不回原来的安装位置，呵呵



然后就要开始思考怎么修理了，其实TA8101、TC9200/9201这些都没有现成的资料可查............但是伺服系统工作正常的，说明一直到DSP电路之前包含DSP电路应该都是工作正常的，否则也就没法正常读碟了不是？所以也就先不管这部分了，由DAC部分开始查。

首先当然是确保音频放大电路工作是正常的，在播放状态下用手摸音量电位器——耳机里面只能听到很小的交流噪音。很多情况下这就说明音频放大部分有点问题了，但是在很多机器里面却也未必，比如有些机器静噪电路启动了，又或者有些机器采用了低阻抗的输入电路，那人体注入信号的噪声都会比较小。。。。于是顺着音频电路倒着往上查看看。由耳机口溯上去，可以看到很常见的M51568模拟放大IC，内部结构如下图：





在51568各个点输出点用示波器检测，都只有似是而非的信号震荡，也不知道是不是音频信号，有点痛苦。用镊子在各个输入点如1、3、8/24、22、16注入人体噪音信号，耳机里面有噪音输出，但是声音不大，为排除常见的耦合电容老化导致的无声/轻声故障，看手头刚好有电容，就把音频电路的耦合电容都更换了一下：



拆下来的电容测量了一下，容量果然都偏小很多很多，220U的只有10U的容量了.........更换过后，再以手摸信号输入点，耳机里面的噪音变大了很多，呵呵，但是仍旧没有丝毫音乐声。看来要查DAC了部分了。。。。。

但是DAC在哪儿呢？？背面两个KA6104看起来有点象，但是完全找不到资料，也不知道它们是不是DAC，看了下机器面板上也没说双DAC啊，想来也不是了，小日本要是用上了双DAC那是绝对会在机器上写出来以示郑重的对不对？哈哈

KA6104估计是伺服驱动芯片了，也懒得仔细看，再继续猜DAC在哪............下面这个部分看起来象是DAC，但是印刷模糊，根本不知道是个啥玩意芯片，旁边那个5807倒是认识——数字滤波芯片嘛！估计这里差不离。。。。。。。

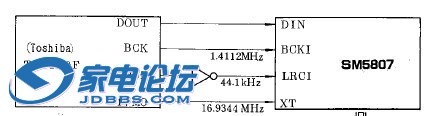

查了一下5807的资料，找到了它与TC9200的搭配，如下图，拿示波器测量了一下其DIN、BCKI、LRCI、XT等四个脚的信号，看起来都有信号送到，似乎没什么问题。。。。。。









5807做数字滤波，那么后面的DAC芯片会是什么呢？

这个时候靠猜测了。。。。。。。。。。。看那个芯片的形状，分析了一下它与5807对接的走线，想想P50同年代同档次的机器的用料，我怀疑它是D6376，呵呵

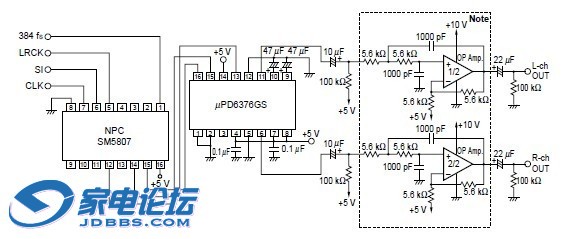

按upd6376的管脚功能检测了一下，应该就是了，呵呵，15脚是数字信号输入，DA转换后的信号经过第6和11脚输出。

查6376的15脚有变动的数字信号输入，但是6和11脚无输出，只有一些似是而非的震荡信号。。。。。最重要的——16脚无应有的稳定CLK信号。

CLK信号应该来源于sm5807，于是把5807更换，CLK信号有了。







但是6和11脚仍旧无输出，还是只有一些似是而非的震荡信号。而且upd6376居然开始迅速发热。。。。。在一些Sony的尸体机器上拆了片upd6376出来代换一下看看，不发热鸟，但是6和11脚仍旧无输出，还是只有一些似是而非的震荡信号。

莫非upd6376外围电路有问题？？upd6376外围电路没什么太多东西，测电压正常，数字信号输入似乎也有看起来正常的信号，看起来最有可能的是9、10脚外接的47U电容变质。但是这些老机器有个特点，一般机器内都不会全部用同一颜色的电容，而一般坏的时候只会坏其中一种或者两种颜色，不会所有颜色都坏。而且一般同颜色的电容——只要有一颗坏的，其他同颜色的一般也就都是坏的。

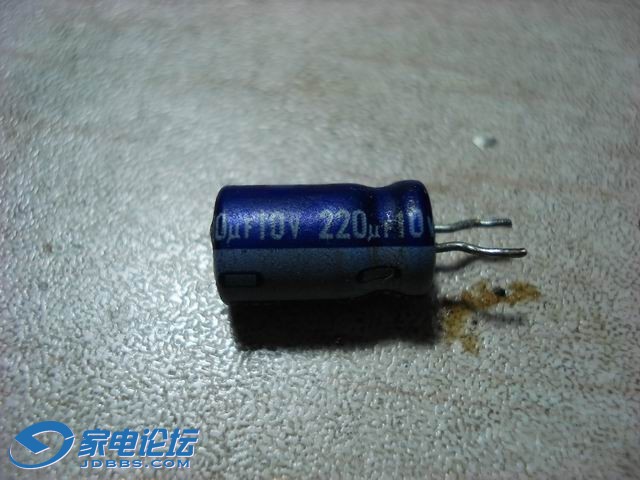

这台P50内部有用到四种颜色的电容，之前已经换过的是黑色的nichicon系列，这个位置的47U是用的深蓝色nichicon，随手拆了一颗这个颜色的220u电容检查了一下——无论容量还是漏电电流均达标，应该不是那两颗47u电容问题了！





问题在哪里呢？？

说实话如果是几个月前——我还是会去查查有没有贴片电容断裂、线路断裂之类的故障，但是现在我不会那样做了，哈哈，因为那样做太累了！！最简单的方法，是直接怀疑上一级芯片不正常，时钟信号及数字音频信号无法同步，导致DA器件无法正常解码，你说对不对？哈哈

这种情况是很难具体检测的，呵呵，那些数字信号都是跳来跳去的方波、三角波什么的，若干组信号要互相同步，才能正常解码。这就像以前地下党发电报要附带个密码本一样，密码本残缺了，或者电报信号残缺了，报文是无法准确解码的。在cd机里面这报文信号和密码信号是同步不断连续发送的，如果信号有但是不正常——你怎么用肉眼判断出来这些信号有不匹配的情况？

所以，就别判断了！因为正好TC9200我还有台机器上有一块，直接移植过来看看，咱们赌TC9200的输出部分局部损坏，信号有但是不正常，哈哈



恩，换完DSP芯片TC9200，声音马上就出来了，哈哈，猜中了！





虽然SM5807啊upd6376啊这些芯片是不值钱的只要十块八块的东西，但是为了验证一下之前换下的这两个芯片是否正常，又多做了一个无聊工作，哈哈，把之前换下的怀疑有故障的芯片再换回去，看看会出现什么情况

先换回SM5807数字滤波芯片，音乐声消失了，一片丝丝声，呵呵，说明之前的sm5807肯定是完蛋了！

重新换上好的SM5807，再换回之前那块发热的upd6376，又无声了，而且发热，呵呵。

看来这台机器的原始损坏原因——应该就是UPD6376损坏，然后导致了5807的完蛋，然后导致了TC9200的完蛋，呵呵，也许顺序可以任意颠倒一下吧，不知道。



一台烂机器，又开心地玩弄了两天的时间，哈哈，按老婆的话——这两天时间用来挣钱，就算去捡垃圾卖，也能赚几百了吧。。。。。。。。可惜我居然没有去捡垃圾，而是用来修理了一台这样送都不知道谁会要的破烂老机器，真是太玩物丧志了！！
